Hersteller von Ultraschallwandlern: Technische Maßstäbe für Qualität und Design

Zusammenfassung

Ultraschalltechnologie bedient ein breites Anwendungsspektrum, von medizinischen Diagnosegeräten bis hin zum industriellen Kunststoffschweißen Ultraschallreinigung. Der Wandler ist die Schnittstelle zwischen elektrischer Energie und mechanischen akustischen Wellen, daher hat seine Qualität großen Einfluss auf Effizienz, Stabilität und Lebensdauer. Für Konstrukteure, Lieferantenqualitätsteams und OEM technische Leiter besteht die Herausforderung nicht nur darin, eine Fabrik zu finden, die einen Wandler liefern kann. Die eigentliche Aufgabe besteht darin, Hersteller, die Materialien, Design, Montage und Validierung kontrollieren, von denen zu trennen, die hauptsächlich nach Preis montieren.

Dieser Leitfaden bietet eine detaillierte Analyse der technischen und betrieblichen Unterschiede, die führende Hersteller vom breiteren Markt unterscheiden. Basierend auf Prinzipien der piezoelektrischen Physik, der Akustiktechnik und fortschrittlichen Fertigungsmethoden untersuchen wir Faktoren wie die Homogenität der Kornstruktur und die Vorspannungsstabilisierung, die die Leistung bestimmen. Außerdem wird erklärt, wie vertikal integrierte Anbieter, wie z Yujie Piezo, nutzen Sie die hausinterne Keramikherstellung und kundenspezifische Konstruktion, um einen praktischen Mehrwert zu bieten. Wenn Ihre Hauptfrage darin besteht, ob ein Lieferant während der NPI als OEM-Co-Entwicklungspartner fungieren kann, nutzen Sie unsere Leitfaden für Innovationspartner. Wenn Sie einen schrittweisen Prozess für den Übergang eines Wandlerprogramms von DFM und Proben in den Pilotlauf und die Skalierung benötigen, nutzen Sie unseren Fertigungs-Workflow-Leitfaden. Dieser Artikel konzentriert sich weiterhin auf die technische Herstellerbewertung.

---

1. Die Materialgrundlage: Piezoelektrische Keramikwissenschaft

Das bestimmende Merkmal jedes Hochleistungs-Ultraschallwandlers ist die Qualität seines aktiven Elements: des Piezoelektrische Keramik. Während Generikalieferanten den Keramikring oder die Keramikplatte oft als serienmäßige Standardkomponente behandeln, sind sich Spitzenhersteller darüber im Klaren, dass es sich bei der Keramik um ein komplexes Materialsystem handelt, dessen Eigenschaften auf molekularer Ebene für bestimmte Anwendungen maßgeschneidert werden müssen.

1.1 Die Dichotomie von „harten“ vs. „weichen“ PZT Materialien

Ein grundlegendes Unterscheidungsmerkmal in der Leistungsfähigkeit eines Hersteller von Ultraschallwandlern ist ihre Beherrschung Bleizirkonattitanat (PZT) Formulierungen. Die Industrie unterteilt diese Materialien grob in „harte“ und „weiche“ Typen, eine Unterscheidung, die für den Anwendungserfolg von entscheidender Bedeutung ist, in der preisgünstigen Fertigung jedoch häufig übersehen wird.

1.1.1 PZT-8: Der Goldstandard für Hochleistungsanwendungen

Für Anwendungen, die eine hohe Leistungsdichte und kontinuierliche Arbeitszyklen erfordern – wie z Ultraschallschweißen, Schneiden und Reinigen – der Industriestandard ist PZT-8 (Navy Typ III). Top-Hersteller wie Yujie Piezo verwenden echte PZT-8-Formulierungen, die mit Akzeptorionen (wie Fe) dotiert sind³⁺), um eine „harte“ Domänenwandbewegung zu erzeugen.

• Mechanischer Qualitätsfaktor (Q_m): Die primäre Kennzahl für die Hochleistungseffizienz ist Q_m. Ein hohes Q_m (typischerweise >1000 für PZT-8) weist auf eine geringe interne mechanische Dämpfung hin. Das bedeutet, dass bei tausenden Schwingungen des Kristalls pro Sekunde nur sehr wenig Energie durch innere Reibung verloren geht.
• Thermische Stabilität: Bei Hochleistungsoperationen erzeugt innere Reibung Wärme. Wenn ein Hersteller einen Schweißwandler durch eine billigere, „weichere“ Keramik (wie PZT-4) ersetzt, ist der Q niedriger_m führt zu einer schnellen Selbsterhitzung. Diese Wärme kann zu einer Depolation oder Frequenzdrift führen, wodurch der Ultraschallgenerator die Synchronisierung verliert. Top-Anbieter stellen sicher, dass ihre PZT-8-Materialien auch unter hohen dielektrischen Antriebsfeldern und mechanischer Belastung stabil bleiben.
• Dielektrischer Verlust (tan δ): Führende Hersteller bevorzugen Materialien mit außergewöhnlich niedrigem dielektrischen Verlust. Ein hoher dielektrischer Verlust in minderwertigen Materialien führt zu dielektrischer Erwärmung unabhängig von mechanischer Bewegung und wirkt als sekundärer Fehlermodus während des Hochspannungsbetriebs.

1.1.2 PZT-4: Optimierung für die Übertragungsausgabe

Während PZT-8 die Wahl für die Resonanzqualität ist, ist PZT-4 (Navy Typ I) für eine hohe Übertragungsleistung ausgelegt. Es besitzt eine höhere piezoelektrische Ladungskonstante (d₃₃) im Vergleich zu PZT-8, was größere Verschiebungsamplituden für eine gegebene Spannung ermöglicht. Eine anspruchsvolle Hersteller von Ultraschallwandlern wird PZT-4 für Anwendungen wie empfehlen Sonarsender oder akustische Unterwasserkommunikation, bei der das Ziel darin besteht, den Quellenpegel zu maximieren und nicht die Wärmeerzeugung in einem Resonanzstapel zu minimieren.

1.1.3 PZT-5A/5H: Die Sensibilität für die Wahrnehmung

Für zerstörungsfreie Tests (NDT) und medizinische Diagnosesonden verlagert sich die Anforderung von der Leistungsbelastbarkeit auf die Empfindlichkeit. „Weiche“ Piezokeramiken wie PZT-5A und PZT-5H zeichnen sich durch hohe Dielektrizitätskonstanten und hohe elektromechanische Kopplungsfaktoren (k) aus_t). Führende Hersteller verwenden diese Materialien, um die von schwachen Echos erzeugte Spannung zu maximieren und so das Signal-Rausch-Verhältnis (SNR) des Bildgebungssystems zu verbessern. Die Fähigkeit, hochreines weiches PZT mit gleichbleibender Korngröße zu beschaffen oder herzustellen, ist ein Markenzeichen von Anbietern von Qualitätssensoren.

1.2 Vertikale Integration: Der „Pulver-zu-Produkt“-Vorteil

Ein entscheidender strategischer Vorteil für Unternehmen wie Yujie Piezo ist vertikale Integration. Indem sie die piezoelektrischen Keramiken selbst herstellen und nicht von Drittanbietern beziehen, kontrollieren diese Hersteller die gesamte Qualitätskette.

• Rohstoffreinheit: Der Prozess beginnt mit Oxidpulvern (Blei, Zirkonium, Titan). Verunreinigungen im ppm-Bereich können als Fixierungsstellen für Domänenwände dienen oder leitende Pfade erzeugen, die die Durchbruchspannung senken. Die hauseigene Fertigung ermöglicht eine strenge Prüfung der Rohstoffreinheit.
• Sintern und Mikrostruktur: Das Brennprofil (Sinterprofil) bestimmt die Dichte und Kornstruktur der Keramik. Ein erstklassiger Hersteller optimiert die Sinterkurve, um eine nahezu theoretische Dichte (>98 %) zu erreichen. Kostengünstige Keramiken enthalten oft mikroskopisch kleine Poren (Hohlräume). Diese Hohlräume haben zwei schädliche Auswirkungen: Sie streuen hochfrequente akustische Wellen, wodurch die Empfindlichkeit verringert wird, und sie wirken als Spannungskonzentratoren, wo bei starken Vibrationen mechanische Risse entstehen können.
• Chargenrückverfolgbarkeit: Bei der Massenfertigung ist die Konsistenz von Charge zu Charge von größter Bedeutung. Wenn eine Keramikcharge eine niedrigere Resonanzfrequenz 500Hz aufweist als die nächste, wirkt sich dies negativ auf die Abstimmung von Ultraschallgeneratoren aus. Durch die vertikale Integration können Hersteller die statistische Prozesskontrolle (SPC) für die Keramikpulverchargen implementieren und so sicherstellen, dass jeder Wandler in einer Lieferung innerhalb eines engen Toleranzfensters liegt.

---

2. Fortgeschrittenes akustisches Design und Simulation

Über das Material selbst hinaus unterscheidet das Design des Wandlers – die Geometrie der Metallmassen, die Dicke der passenden Schichten und die Konfiguration des Stapels – eine einfache Baugruppe von einem präzisionsgefertigten akustischen Werkzeug. Führend Hersteller von Ultraschallwandlern Unternehmen nutzen fortschrittliche Computermodelle, um die Leistung vorherzusagen und zu optimieren, bevor mit der physischen Prototypenerstellung begonnen wird.

2.1 Modellierung der Finite-Elemente-Analyse (FEA).

Der Goldstandard für das moderne Wandlerdesign ist die Finite-Elemente-Analyse (FEA). Mit Softwarepaketen können Ingenieure das elektromechanische Verhalten des Geräts virtuell simulieren.

• Modale Reinheit: Ein Wandler ist für den Betrieb in einem bestimmten Vibrationsmodus (z. B. Längskolbenmodus) ausgelegt. Komplexe Geometrien können jedoch parasitäre Modi (Biegung, Radial oder Torsion) unterstützen, die gefährlich nahe an der Betriebsfrequenz liegen. FEA ermöglicht es Designern, die Geometrie der Rückmasse oder des Horns anzupassen, um diese parasitären Moden von der Hauptresonanz wegzudrängen. Ein „schmutziges“ Spektrum mit gekoppelten Moden führt zu Energieverschwendung und ungleichmäßiger Schwingungsamplitude.
• Stressmanagement: Bei Hochleistungs-Langevin-Wandlern erfährt der Knotenpunkt (der Punkt der Nullverschiebung) die maximale mechanische Belastung. Übersteigt diese Belastung die Ermüdungsgrenze des Bolzens oder der Keramik, kommt es zu einem schweren Ausfall des Geräts. Mit FEA können Ingenieure Spannungskonzentrationen visualisieren und glatte Verrundungen oder Radien entwerfen, um die Last zu verteilen und so die Ermüdungslebensdauer deutlich zu verlängern.
• Thermische Simulation: Wärme ist der Feind der piezoelektrischen Leistung. Fortgeschrittene Hersteller nutzen Multiphysik-Simulationen, um die Wärmeerzeugung und -ableitung zu modellieren. Dies beeinflusst die Gestaltung der Kühlkanäle (Luftkühlrippen oder Wassermäntel) und die Auswahl wärmeleitender Trägermaterialien, um sicherzustellen, dass der PZT-Stapel kühl bleibt.

2.2 Akustische Anpassungsschichten: Die Wissenschaft der Übertragung

Für Sensorik, NDT und medizinische Anwendungen, Gewinnung der Schallenergie out der Keramik und into Das Zielmedium (Wasser, Gewebe, Kunststoff) ist die primäre Herausforderung. Dies ist die Domäne der akustischen Anpassungsschicht.

• Impedanzkonflikt: PZT hat eine hohe spezifische akustische Impedanz (~30 MRayl), während Wasser oder Gewebe eine niedrige spezifische akustische Impedanz haben (~1,5 MRayl). Ohne eine passende Schicht werden etwa 80 % der Energie an der Grenzfläche in den Wandler zurückreflektiert.
• Viertelwellentechnik: Top-Hersteller verwenden passende Schichten, die auf eine präzise Dicke von λ/4 (eine viertel Wellenlänge) der Zielfrequenz geschliffen sind. Diese Schicht fungiert als akustischer Transformator und überbrückt die Impedanzlücke.
• Fortgeschrittene Materialien: Innovation in diesem Bereich ist ein wesentliches Unterscheidungsmerkmal. Während bei einfachen Sonden einfaches Epoxidharz verwendet wird, verwenden fortgeschrittene Hersteller Verbundmaterialien (z. B. mit Silber angereichertes Epoxidharz oder mit Aluminiumoxid gefüllte Polymere), um die Impedanz auf das genaue geometrische Mittel des Piezos und der Last abzustimmen.
• Verlaufsebenen: Neuere Forschungen und High-End-Implementierungen umfassen mehrere Anpassungsschichten oder Gradientenimpedanzschichten (unterschiedliche Dichte), um die Bandbreite zu erweitern. Eine größere Bandbreite ermöglicht kürzere Impulse, was sich direkt in einer höheren axialen Auflösung bei der Bildgebung und Fehlererkennung niederschlägt. Hersteller, die flexible Leiterplatten (FPCBs) als passende Schichten verwenden, haben ebenfalls eine verbesserte Übertragungsleistung nachgewiesen.

2.3 Trägermaterialtechnologie

Das Material, das mit der Rückseite des piezoelektrischen Kristalls verbunden ist, der sogenannte Trägerblock, spielt eine doppelte Rolle für die Leistung und ist ein streng gehütetes Geheimnis der Top-Hersteller.

• Dämpfung und Auflösung: Der Trägerblock absorbiert die akustische Energie, die von der Rückseite des Kristalls abgestrahlt wird. Bei einer zu leichten Unterlage (niedrige Impedanz) klingelt der Kristall lange wie eine Glocke, was zu einer schlechten Auflösung führt. Wenn es zu schwer ist (hohe Impedanz), dämpft es die Vibration zu stark und verringert die Empfindlichkeit. Top-Anbieter formulieren proprietäre Trägermischungen – oft aus Wolfram oder hochdichten Pulvern, die in einer Polymermatrix suspendiert sind –, um eine spezifische akustische Impedanz (typischerweise 5-10 MRayl) zu erreichen, die Empfindlichkeit mit kurzer Impulsdauer in Einklang bringt.
• Wärmeableitung: In Arrays mit hohem Arbeitszyklus fungiert der Trägerblock auch als Wärmeleitung. Top-Hersteller verwenden wärmeleitende Füllstoffe, um die Wärme vom aktiven Element abzuleiten und so eine thermische Depolarisation bei längerem Scannen zu verhindern.

---

3. Präzisionsfertigung und Montage

Die theoretische Perfektion eines Entwurfs ist ohne Umsetzung bedeutungslos. Der Zusammenbau eines Ultraschallwandlers ist ein hochpräziser Prozess, bei dem Toleranzen im Mikrometerbereich gemessen und Prozessvariablen bis zum n-ten Grad kontrolliert werden.

3.1 Die Langevin-Stack-Baugruppe: Vorspannungstechnik

Im Bereich der Hochleistungsultraschalltechnik (Reinigen, Schweißen) ist der „Langevin“ oder verschraubte Stapelwandler die vorherrschende Bauform. Der Zusammenbau dieses Stapels ist der kritischste Prozessschritt.

• Die Notwendigkeit von Vorstress: Keramik ist stark im Druck, aber schwach im Zug. Bei Hochleistungsbetrieb versetzt der Vibrationszyklus die Keramik in abwechselnde Druck- und Spannungszustände. Übersteigt die Spannung die Zugfestigkeit der Keramik, kommt es zu Rissen. Um dies zu verhindern, wird der Stapel unter einer massiven Druckkraft oder Vorspannung zusammengeschraubt.
• Optimale Voreingenommenheit: Es gibt eine „Goldlöckchen“-Zone für die Vorspannung. Zu wenig, und die Keramik gerät unter Spannung oder die Verbindungsstellen lockern sich, was zu Lichtbogenbildung und Energieverlust führt. Zu viel, und die Vibration wird mechanisch gedämpft, was den Q verringert_m und Verschiebung der Frequenz. Top-Hersteller wie Yujie Piezo ermitteln die genaue optimale Vorspannung (häufig 25-40 MPa für PZT-8) und bringen sie mithilfe automatisierter, drehmomentgesteuerter und manchmal ladungsüberwachter Montageanlagen an. Die Messung der beim Anziehen erzeugten elektrischen Ladung ist eine hochentwickelte Technik, die von Top-Anbietern eingesetzt wird, um sicherzustellen, dass die tatsächliche Spannung in der Keramik unabhängig von der Gewindereibung korrekt ist.

3.2 Oberflächenmetrologie und Grenzflächenintegrität

Die Schnittstellen zwischen den Keramikringen und den Metallmassen (vorderer Treiber und hintere Masse) müssen flach, sauber und wiederholbar sein.

• Ebenheit und Finish: Top-Hersteller läppen und polieren diese Passflächen auf optische Ebenheit. Eine Oberflächenrauheit von nur wenigen Mikrometern verringert die Kontaktfläche und führt zu punktuellen Punkten mit hohem elektrischem Widerstand und mechanischer Nachgiebigkeit. Dies führt zu einer „Schnittstellenerwärmung“, die eine der Hauptursachen für den Ausfall des Wandlers darstellt.
• Sauberkeit: Die Montage erfolgt typischerweise in Reinraumumgebungen, um zu verhindern, dass Staub oder Öl die Schnittstellen verunreinigen. Ein einzelnes Staubpartikel zwischen den Ringen kann als Spannungserhöher wirken und unter Belastung zu Rissen in der Keramik führen.

3.3 Metallkomponentenmetallurgie

Die Metallteile des Wandlers sind keine passiven Halter; es handelt sich um akustische Wellenleiter.

• Materialauswahl: Top-Anbieter verwenden für die vorderen Treiber Titan (Ti-6Al-4V) in Luftfahrtqualität oder hochfestes Aluminium (7075-T6). Titan wird wegen seiner außergewöhnlichen Ermüdungsfestigkeit und akustischen Effizienz trotz der hohen Kosten und der schwierigen Bearbeitung bevorzugt. Billighersteller ersetzen häufig minderwertiges Aluminium oder Stahl, die unter internen Hystereseverlusten (Erwärmung) und niedrigeren Ermüdungsgrenzen leiden.
• Kornstruktur: Genau wie bei Keramik kommt es auf die Kornrichtung des Metalls an. Hochwertiges Metallmaterial wird so ausgewählt, dass die Kornstruktur mit der Richtung der Wellenausbreitung übereinstimmt und Streuverluste minimiert werden.

---

4. Die verborgenen Prozesse: Altern und Stabilisierung

Einer der bedeutendsten Unterschiede zwischen einer Prämie Hersteller von Ultraschallwandlern und ein kostengünstiger Anbieter ist die Verwaltung zeitabhängiger Materialeigenschaften, bekannt als „Alterung“.

4.1 Die Physik der piezoelektrischen Alterung

Nachdem eine PZT-Keramik gepolt wurde (aufgrund ihrer piezoelektrischen Eigenschaften durch ein Hochspannungsfeld), bleiben ihre Materialkonstanten nicht statisch. Sie driften mit der Zeit logarithmisch, während sich die ferroelektrischen Domänen in einen Zustand niedrigerer Energie entspannen.

• Frequenzdrift: Die Resonanzfrequenz einer frisch gepolten Keramik kann sich in den ersten Wochen deutlich verschieben.
• Kapazitätsänderung: Die Dielektrizitätskonstante sinkt ebenfalls, wodurch sich die elektrische Impedanzanpassung ändert.

4.2 Künstliche Alterungs- und Stabilisierungsprotokolle

Ein preisgünstiger Hersteller baut einen Wandler zusammen, testet ihn sofort und versendet ihn. Bis es beim Kunden ankommt, ist die Frequenz abgedriftet und das Gerät ist nicht mehr an seinen Generator angepasst.

• Wärmebehandlung: Top-Hersteller nutzen beschleunigte Alterungsprozesse. Sie unterziehen die Keramik (oder fertige Baugruppen) kontrollierten Wärmezyklen (z. B. 80 °C bis 120 °C), um den Entspannungsprozess zu beschleunigen. Dies „stabilisiert“ die Domänen.
• Inventarsperre: Seriöse Anbieter haben oft eine obligatorische „Quarantäne“ oder Aufbewahrungsfrist für fertige Keramiken, bevor sie zusammengefügt und zusammengebaut werden. Dadurch wird sichergestellt, dass die im Werk gemessenen Parameter mit den gleichen Parametern übereinstimmen, die der Kunde vor Ort wahrnimmt. Diese Beachtung der zeitlichen Stabilität ist ein Qualitätsmerkmal.

---

5. Umfassende Qualitätskontrolle und Tests

Marketingaussagen von „hoher Qualität“ sind nur durch strenge Daten überprüfbar. Top-Anbieter zeichnen sich durch die Tiefe und Transparenz ihrer Testprotokolle aus.

5.1 Impedanzanalyse: Der Fingerabdruck der Qualität

Jeder piezoelektrische Wandler hat einen einzigartigen elektrischen „Fingerabdruck“, der durch einen Impedanzanalysator sichtbar ist.

• Zulassungskreise: Top-Hersteller analysieren die Admittanzschleife (G vs. B). Ein perfekter Wandler erzeugt einen sauberen, großen Einzelkreis. Verzerrungen, kleinere innere Schleifen oder „Flaum“ auf dem Kreis weisen auf parasitäre Moden, Mikrorisse oder eine schlechte Bindung hin.
• Erkennung von Störmodi: Das Impedanzdiagramm (Z vs. Frequenz) sollte eine saubere Resonanz und Antiresonanz zeigen. Spitzen oder „Glitches“ zwischen diesen beiden Punkten sind Anzeichen für gekoppelte Moden. Top-Anbieter setzen streng automatisierte Masken; Wenn eine Spur einen bestimmten dB-Pegel überschreitet, wird das Gerät abgelehnt. Budgetlieferanten verfügen oft nicht über die hochentwickelte Ausrüstung, um diese subtilen Mängel zu erkennen.

5.2 Hochleistungscharakterisierung

Die Standardimpedanzanalyse erfolgt bei niedriger Spannung (<1V). Allerdings verhalten sich Wandler bei hoher Leistung nichtlinear.

• Spannungsabhängigkeit: Mit zunehmender Antriebsspannung steigt der mechanische Q_m fällt ab und die Resonanzfrequenz verschiebt sich nach unten. Ein Wandler, der bei 1V gut aussieht, kann bei 3000W überhitzen und ausfallen.
• Stress-Screening: Top-Hersteller führen Hochleistungs-„Burn-in“-Tests durch. Sie lassen den Wandler über einen festgelegten Zeitraum (z. B. 24 Stunden) mit voller Amplitude laufen, um die thermische Stabilität zu überprüfen. Dadurch werden Ausfälle mit „Kindersterblichkeit“, die durch schwache Verbindungslinien oder latente Keramikdefekte verursacht werden, beseitigt.

5.3 Umweltstress-Screening (ESS)

• Thermisches Radfahren: Um sicherzustellen, dass die Verbindungslinien (Epoxidharz oder mechanisch) den realen Bedingungen standhalten, werden die Wandler zwischen extremen Temperaturen (z. B. -20 °C bis +60 °C) gewechselt. Dabei wird die Anpassung des Wärmeausdehnungskoeffizienten (CTE) zwischen Keramik, Metall und passenden Schichten getestet.
• Tauchtests: For Unterwasserwandler oder die Reinigung von Wandlern gewährleisten Langzeit-Tauchtests die Unversehrtheit wasserdichter Dichtungen (IP68) und Kabelverschraubungen.

---

6. Anwendungsspezifisches Engineering: Der Yujie Piezo-Ansatz

Ein klarer Vorteil der Zusammenarbeit mit einem Spezialisten Hersteller von Ultraschallwandlern wie Yujie Piezo ist die Möglichkeit, auf anwendungsspezifisches Engineering zuzugreifen. Der „One-Size-Fits-All“-Ansatz ist in der Ultraschalltechnik selten optimal.

6.1 Ultraschallschweißen und -fügen

Beim Kunststoffschweißen muss der Wandler massiven Reaktionskräften standhalten, die vom Horn ausgehen, das das Teil berührt.

• Starre Montage: Yujie entwirft Schweißkonverter mit starren Knotenmontageflanschen, die die Vibration vom Gehäuse entkoppeln und so Energieverluste in die Maschinenstruktur verhindern.
• Kühlungsintegration: Für Hochgeschwindigkeits-Automatisierungslinien sind Luftkühlungsanschlüsse direkt in das Gehäusedesign integriert, um die PZT-8-Stabilität aufrechtzuerhalten.

6.2 Ultraschallreinigung

Reinigungsanwendungen erfordern eine gleichmäßige Kavitationsverteilung, um „heiße Stellen“ zu vermeiden, die empfindliche Teile beschädigen können, oder „kalte Stellen“, die Rückstände hinterlassen.

• Übereinstimmende Arrays: Top-Anbieter ordnen und ordnen Wandler nach Frequenz und Kapazität zu, sodass, wenn 50 Wandler von einem einzigen Generator angetrieben werden, alle die gleiche Leistung verbrauchen.
• Kehrbereit: Wandler sind mit einer Bandbreite ausgestattet, die den „Sweep-Frequenz“-Betrieb unterstützt, eine Technik zur Beseitigung stehender Wellen im Reinigungstank.

6.3 Medizin und Sensorik

• Pulstreue: Für die Bildgebung ist das Ziel ein kurzer Puls. Yujie nutzt Verbundmaterialien und eine starke Unterlage, um eine Antwort mit hoher Bandbreite (Breitband) zu erreichen, die für die axiale Auflösung entscheidend ist.
• Anpassung des Formfaktors: Von Miniaturkathetersonden bis hin zu großen Phased-Arrays ist die Fähigkeit, Keramik in kundenspezifische Formen zu schneiden, zu schleifen und zu verpacken, ein wichtiger Service.

---

7. Kommerzieller Wert: Die Gesamtbetriebskosten

Während Premium-Wandler von Top-Herstellern höhere anfängliche Stückkosten verursachen als generische Alternativen, sind die Gesamtbetriebskosten (TCO) ausnahmslos niedriger.

7.1 Zuverlässigkeit und Betriebszeit

In einer industriellen Produktionslinie sind die Kosten eines Wandlerausfalls oft viel höher als die Kosten der Komponente selbst. Frequenzdrift kann zu Schweißfehlern, Ausschuss, zusätzlicher Fehlerbehebung oder ungeplanten Ausfallzeiten führen. Ein Wandler mit dokumentierter Stabilität und einem vorhersehbaren Wartungsfenster unterstützt die geplante Wartung anstelle eines reaktiven Austauschs.

7.2 Generatorschutz

Ein defekter Wandler zieht oft den Generator mit sich. Wenn sich die Impedanz des Wandlers aufgrund von Erwärmung oder Rissbildung drastisch ändert, kann es zu einem Kurzschluss oder einer hochreaktiven Belastung des Ultraschallgenerators kommen, wodurch die Leistungstransistoren durchbrennen. Die Investition in einen hochwertigen Wandler schützt die viel teureren Generatorinvestitionen.

7.3 Garantie und Support

Auch die Lieferantenunterstützung ist wichtig. Über die Austauschbedingungen hinaus kann der technische Support bei der Behebung von Kupplungsproblemen, Horndesign, Antriebselektronik und anwendungsspezifischen Betriebsgrenzen helfen. Diese Unterstützung kann die Iterationszeit während der Entwicklung und Qualifizierung verkürzen.

---

8. Fazit

Die Auswahl eines Hersteller von Ultraschallwandlern ist eine strategische Entscheidung, die sich auf den gesamten Lebenszyklus eines Produkts auswirkt. Der Unterschied zwischen einem Top-Anbieter und einem Rohstofflieferanten ist mit bloßem Auge selten erkennbar. Es liegt in den unsichtbaren Details: der Reinheit des Keramikpulvers, der Homogenität der Kornstruktur, der Präzision der Vorspannung und der Genauigkeit der Prüfung.

Anbieter mögen Yujie Piezo zeichnen sich durch vertikale Integration, FEA-informiertes Design, Präzisionsfertigung und dokumentierte Qualitätskontrolle aus. Für OEMs und Endbenutzer unterstützt dies stabilere Systeme, klarere Validierungsdaten und ein vorhersehbareres Serviceverhalten.

Dieser Artikel ist absichtlich technisch gehalten. Wenn die nächste Entscheidung auf Ihrer Seite das Kooperationsmodell, die technische Kommunikation oder die Partneranpassung während der Entwicklung betrifft, fahren Sie mit unserer fort OEM Leitfaden für Innovationspartner. Wenn Ihr Team jetzt die Prozessansicht für DFM, Prototypiteration, Validierung, Pilotlauf und Skalierung benötigt, fahren Sie mit unserer fort Fertigungs-Workflow-Leitfaden. Wenn die Beschaffung ein Lieferanten-Screening-Framework benötigt, nutzen Sie unser Checkliste zur Lieferantenqualifizierung.

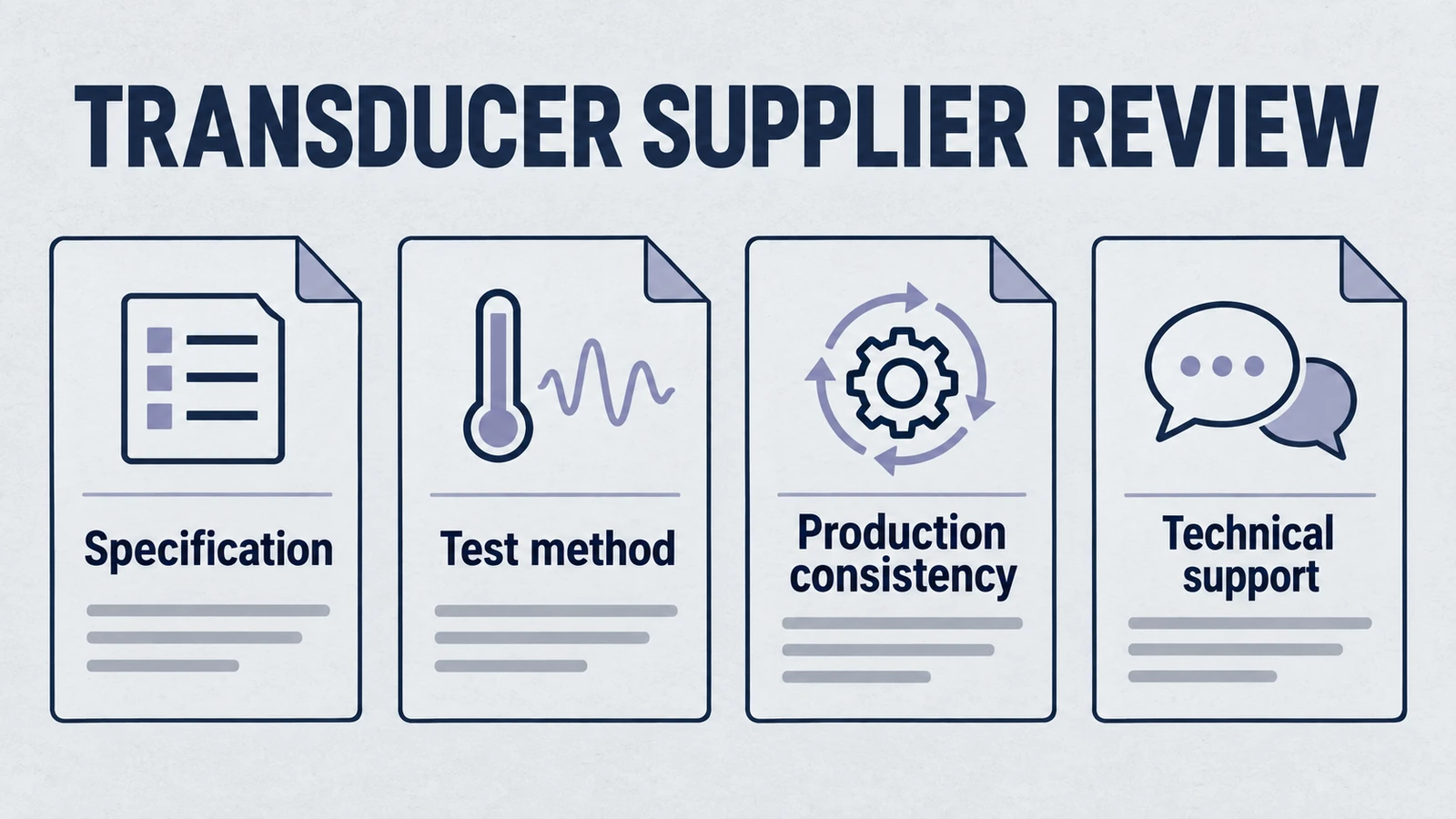

Zusammenfassung der wichtigsten Unterscheidungsmerkmale
