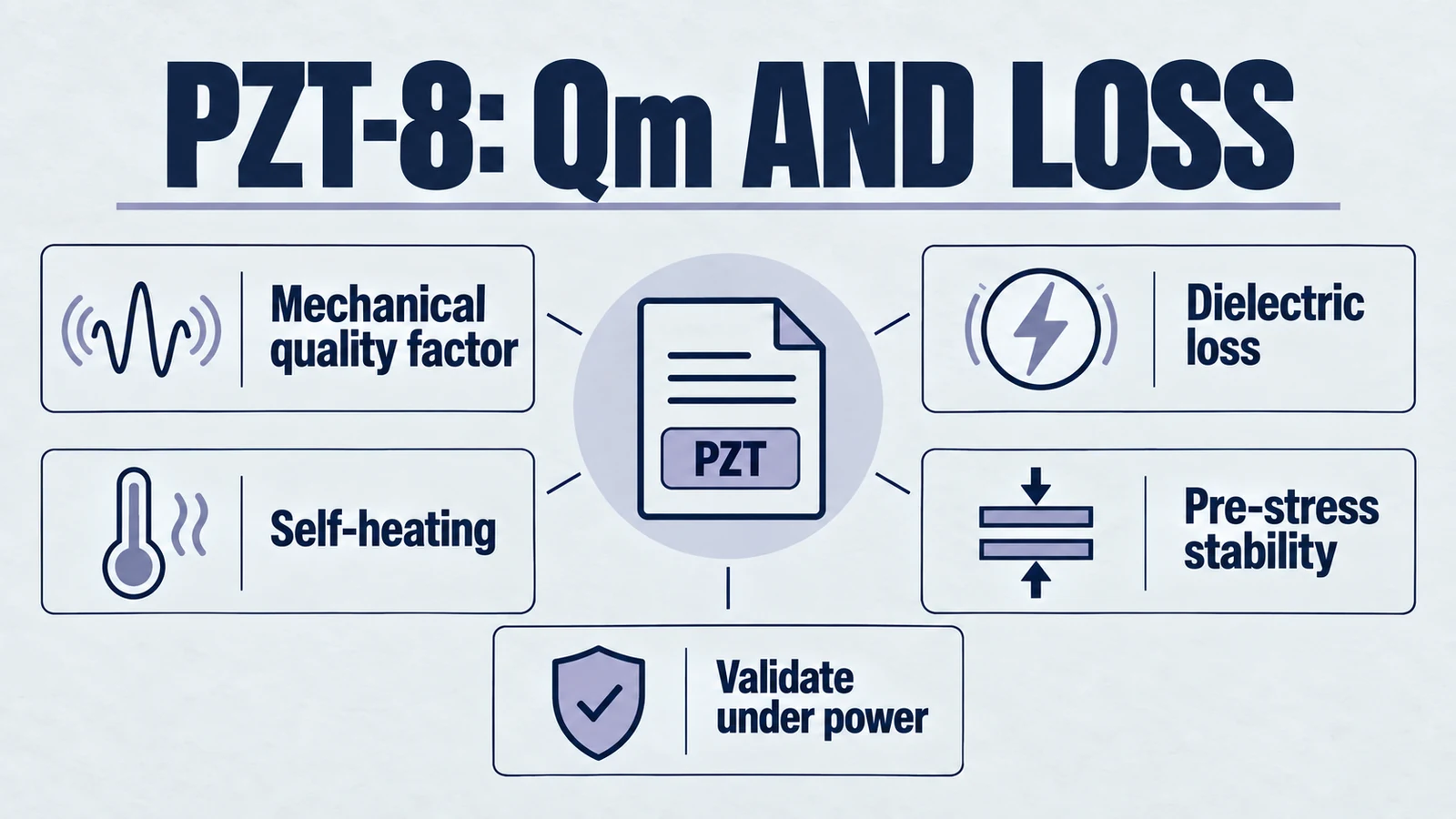

Hochleistungsultraschall: Warum hoher Qₘ und geringer Verlust beim PZT-8-Design wichtig sind
Zusammenfassung
Die technische Landschaft der Hochleistungsultraschalltechnik und Präzisionsbetätigung basiert auf der Umwandlung elektrischer Energie in mechanische Schwingungen mit hoher Effizienz und kontrollierter Wärmeentwicklung. In dieser anspruchsvollen Umgebung sind Bleizirkonat-Titanat-Keramiken (PZT) – insbesondere die akzeptordotierte Formulierung, bekannt als PZT-8 oder Navy Typ III – werden häufig für Resonanzanwendungen ausgewählt. Dieser technische Leitfaden hilft Ingenieuren, Forschern und Beschaffungsspezialisten, die Materialmechanismen, Leistungsmetriken und anwendungsspezifischen Vorteile der von hergestellten PZT-8-Keramik zu verstehen Yujie-Technologie.
PZT-8 zeichnet sich durch seine „harten“ ferroelektrischen Eigenschaften aus, insbesondere durch seinen hohen mechanischen Gütefaktor (Qₘ), Stabilität unter hoher mechanischer Vorspannung und geringer dielektrischer Verlust (tan δ). Aufgrund dieser Eigenschaften eignet es sich für Anwendungen, bei denen ein kontinuierlicher Hochleistungsbetrieb erforderlich ist, wie z Ultraschallschweißen, Industriereinigungund validierte Wandlerprogramme für chirurgische Geräte. Im Gegensatz zu „weichen“ Piezokeramiken (z. B. PZT-5A/H), die sich durch eine hohe Empfindlichkeit auszeichnen, aber empfindlicher auf thermische Drift reagieren können, ist PZT-8 für die Bewältigung der thermischen und mechanischen Belastungen der aktiven Stromerzeugung ausgelegt.
Diese Analyse untersucht die kristallographischen Ursprünge der „Härte“ von PZT-8, bietet einen detaillierten Vergleich mit Branchenalternativen wie PZT-4 und beschreibt die betrieblichen Überlegungen für die Entwicklung von Wandlern, die die fortschrittlichen PZT-Formulierungen von Yujie Technology nutzen.
1. Grundlagen der piezoelektrischen Keramik
Um die Leistungsmerkmale von PZT-8 vollständig zu verstehen, ist es wichtig, ein tiefes Verständnis der zugrunde liegenden Materialwissenschaft ferroelektrischer Keramik zu erlangen. Bleizirkonattitanat ist eine feste Lösung, die in der Perowskitstruktur kristallisiert (ABO₃). Die bemerkenswerten piezoelektrischen Eigenschaften von PZT entstehen durch die morphotrope Phasengrenze (MPB), an der die Polarisierbarkeit des Gitters maximiert ist, was eine verbesserte elektromechanische Kopplung ermöglicht.
1.1 „Hart“ vs. „weiche“ Piezokeramik: Der Dotierungsmechanismus
Die Klassifizierung von PZT in die Kategorien „Hart“ (z. B. PZT-4, PZT-8) und „Weich“ (z. B. PZT-5A, PZT-5H) ist eine Beschreibung der ferroelektrischen Domänenmobilität, die chemisch durch Dotierung erzeugt wird.
Soft PZT (Spenderdoping)
Weiche Piezokeramiken (Navy Typ II, VI) entstehen durch Dotierung mit „Donor“-Ionen. Diese Materialien zeichnen sich durch eine hohe Permittivität und hohe piezoelektrische Ladungskonstanten aus (d₃₃), was sie ideal für Sensoren und Hydrophone macht. Ihre hohe innere Reibung führt jedoch zu erheblichen dielektrischen Verlusten (tan δ) und Wärmeentwicklung bei hoher Belastung, was sie für Energieanwendungen ungeeignet macht.
Hart PZT (Akzeptor-Doping)
PZT-8 ist die archetypische „harte“ Piezokeramik (Navy Typ III). Es entsteht durch Dotierung mit „Akzeptor“-Ionen (z Fe³⁺). Diese Dotierstoffe erzeugen Sauerstofffehlstellen, die Defektdipole bilden, die die Domänenwände effektiv „fixieren“.
- Pinning-Effekt: Diese Fixierung schränkt die Bewegung der Domänenwand ein, wodurch die mit dem Polarisationswechsel verbundene interne Reibung minimiert wird.
- Ergebnis: Dies führt zu den bestimmenden Eigenschaften von PZT-8: reduzierte Hysterese, extrem geringer dielektrischer Verlust und ein hoher mechanischer Qualitätsfaktor (Qₘ).
2. Technische Spezifikationen von PZT-8 (Navy Typ III)
Die PZT-8-Materialien von Yujie Technology sind chemisch und strukturell so konstruiert, dass sie die strengen Standards erfüllen oder übertreffen, die für Navy Typ III-Piezokeramiken definiert sind.
2.1 Mechanischer Qualitätsfaktor (Qₘ): Die Effizienzmetrik
Der mechanische Qualitätsfaktor (Qₘ) ist der kritischste Gütefaktor für Hochleistungsultraschall. Es stellt das Gegenteil des mechanischen Verlusts dar; eine höhere Qₘ zeigt einen geringeren Energieverlust pro Vibrationszyklus an.
- Betriebliche Auswirkungen: Ein Hoch Qₘ ermöglicht es dem System, Verschiebungen mit hoher Amplitude mit deutlich weniger Eingangsleistung und Wärmeentwicklung zu erreichen.
- Yujie PZT-8 Leistung: Yujies PZT-8 weist typischerweise a auf Qₘ between 800 und 1200. Im Gegensatz dazu ist dies bei weichen PZT-5-Materialien häufig der Fall Qₘ Werte unter 100 und Standard-PZT-4-Materialien liegen im Bereich von 500–600.
2.2 Dielektrischer Verlustfaktor (tan δ): Der thermische Gatekeeper
Der dielektrische Verlust stellt elektrische Energie dar, die als Wärme abgegeben wird. Für Dauerstrichanwendungen (wie Ultraschallreinigung), ist die Minimierung dieses Verlusts von größter Bedeutung, um ein thermisches Durchgehen zu verhindern.
- Hohe Feldleistung: Eine einzigartige Eigenschaft von PZT-8 ist seine Stabilität bei hoher Belastung. Während der Verlustfaktor von PZT-4 mit zunehmendem elektrischen Feld steigt, behält PZT-8 selbst bei hohen Antriebsfeldern einen niedrigen Verlustfaktor bei.
- Spezifikationen: Yujies PZT-8 zeigt einen Verlustfaktor (tan δ) von ≤ 0.003 bei niedrigen Feldern.
2.3 Elastische Konstanten und Steifigkeit
PZT-8 ist physikalisch steifer als weiche PZT-Formulierungen.
- Schallgeschwindigkeit: Die Längsgeschwindigkeit des Schalls in Yujie beträgt ungefähr PZT-8 4500 m/s (N₃₃ Hz-m). Dies ist deutlich höher als PZT-5 (~3800 m/s).
- Steifigkeit: Der hohe Elastizitätsmodul (Y₃₃ᴱ) sorgt für eine effiziente Energieübertragung in hochohmige Lasten wie Metalle oder Flüssigkeiten.
Tabelle 1: Typische Eigenschaften von Yujie PZT-8 im Vergleich zu Industriestandards
| Property | Symbol | Unit | Yujie PZT-8 (Typisch) | PZT-4 (Marine I) | PZT-5A (Marine II) |
|---|---|---|---|---|---|
| Materialklasse | - | - | Schwer (Hohe Leistung) | Schwer (mittlere Leistung) | Weich (Sensor) |
| Mech. Qualitätsfaktor | Qₘ | - | 1000 - 1200 | 500 - 600 | ~75 |
| Curie-Temperatur | Tᶜ | °C | 300 - 330 | 328 | 365 |
| Rel. Dielektrizitätskonstante | ε₃₃ᵀ/ε₀ | - | 1000 - 1300 | 1300 | 1700 |
| Piezo-Ladungskonstante | d₃₃ | pC/N | 220 - 290 | 290 - 300 | 375 - 400 |
| Dielektrischer Verlust | tan δ | % | ≤ 0.5 | 0.4 | 2.0 |
| Schallgeschwindigkeit | N₃₃ | m/s | ~4500 | ~4000 | ~3800 |
Daten aggregiert aus den technischen Spezifikationen von Yujie.
Begleitende Leitfäden für die Auswahl leistungsstarker Materialien
- Warum ein hoher d33-Wert in der Leistungsultraschalltechnik nicht immer besser ist
- PZT-8 Herstellerhandbuch für Energieanwendungen
- PZT Material-Hub
3. Vergleichende Analyse: PZT-8 vs. PZT-4
Sowohl PZT-4 (Navy Typ I) als auch PZT-8 (Navy Typ III) sind „harte“ Keramiken, bedienen jedoch unterschiedliche Einsatznischen.
3.1 Die „High Power“-Auszeichnung
- PZT-4 (Hohe Leistung): Bietet eine höhere piezoelektrische Ladungskonstante (d₃₃), wodurch mehr Spannung pro Volt erzeugt wird. Es eignet sich ideal für Bursts mit hoher Amplitude oder für Tiefwassersonare, bei denen Strahlung mit hoher Leistung erforderlich ist, kontinuierliche Arbeitszyklen jedoch seltener sind.
- PZT-8 (Hohe Stabilität): Angebote deutlich höher Qₘ und geringerer dielektrischer Verlust. Es eignet sich hervorragend für Dauerstrichanwendungen (CW), da es kühler läuft und eine bessere Frequenzstabilität bietet.
3.2 Fallstudie zur thermischen Stabilität
Untersuchungen zum Vergleich von PZT-8 und PZT-4 in Ultraschall-Drahtbondwandlern haben gezeigt, dass PZT-8 eine überlegene thermische Stabilität aufweist. Unter identischen Bedingungen mit hoher Ansteuerung zeigen PZT-4-Wandler einen schnellen Temperaturanstieg und eine Abwärtsverschiebung der Resonanzfrequenz, während PZT-8-Wandler kühler und stabiler bleiben.
3.3 Vorspannungsstabilität
Hochleistungswandler (Langevin-Stacks) erfordern eine hohe Druckvorspannung (30–50 MPa), um Zugversagen zu verhindern.
- PZT-8 Vorteil: PZT-8 ist strukturell „härter“ und behält seine piezoelektrischen Eigenschaften (wie d₃₃ und Kopplungsfaktoren) bei hoher Vorlast effektiver im Vergleich zu PZT-4. Bei hohen Vorlasten (z. B. 40-90 MPa) übertrifft PZT-8 häufig PZT-4 hinsichtlich der Stabilität.
4. Technische Designrichtlinien für PZT-8-Wandler
4.1 Der Langevin Bolted-Stack
Die Standardkonfiguration beinhaltet Sandwiching PZT-8 klingelt zwischen einer hinteren Stahlmasse und einer vorderen Titan/Aluminium-Masse, zusammengehalten durch einen hochfesten Bolzen.
- Vorspannung: Für Yujie PZT-8 eine Vorladung von 35-45 MPa wird empfohlen. Die „gepinnte“ Domänenstruktur ermöglicht es PZT-8, dieser Kraft ohne Depolation standzuhalten, was höhere Leistungsdichten ermöglicht.
4.2 Wärmemanagement
Während PZT-8 einen geringen Verlust aufweist, kann der Knotenpunkt eines Stapels dennoch Wärme erzeugen.
- Curie-Temperatur: Yujie PZT-8 hat eine Tᶜ von ~300°C. Die zulässige Betriebstemperatur ist typischerweise auf ~150 °C (die Hälfte davon) begrenzt Tᶜ), um einer beschleunigten Alterung vorzubeugen.
- Wärmeableitung: In kontinuierlichen Anwendungen (wie Industriereinigung) muss die Frontmasse die Wärme effektiv an die flüssige Ladung ableiten.
5. Hauptanwendungen von Yujie PZT-8-Keramik
5.1 Ultraschallschweißen
Ultraschallschweißen erfordert, dass der Wandler die Schwingungsamplitude unter schweren, variablen Lasten aufrechterhält. Die hohe Steifigkeit von PZT-8 und Qₘ Stellen Sie sicher, dass das System nicht „dämpft“, wenn die Sonotrode das Kunststoff- oder Metallteil berührt, und stellen Sie so eine gleichbleibende Schweißqualität sicher. Weitere Informationen zu unseren Fähigkeiten finden Sie auf unserer Schweißwandlerabschnitt.
5.2 Präzisions-Ultraschallreinigung
Industrielle Reinigungstanks laufen stundenlang. PZT-8 ist der Standard für diese Systeme (von 28 kHz bis zu Megaschallfrequenzen), da der geringe dielektrische Verlust eine Überhitzung der Wandler bei langen Schichten verhindert.
5.3 Medizinischer Ultraschall: Phakoemulsifikation
Eine der kritischsten Anwendungen ist Phacoemulsification (Katarakt-Operation).
- Sicherheit: Das Handstück muss die Augenlinse emulgieren, ohne übermäßige Hitze zu erzeugen, die die Hornhaut verbrennen könnte.
- Material: PZT-8 verwendet, wodurch die Risikokontrolle für das fertige Gerät während des heiklen Verfahrens sichergestellt wird.
5.4 Neue Anwendung: Energiespeicherung
Neueste Forschungen haben PZT-8 als Zusatz in Silizium-Kohlenstoff-Anoden für Lithium-Ionen-Batterien verwendet. Der piezoelektrische Effekt der PZT-8-Partikel dämpft den mechanischen Stress der Siliziumausdehnung während des Ladevorgangs und verbessert so die Zyklenlebensdauer und den Kapazitätserhalt der Batterie deutlich.
6. Fertigungsexzellenz bei Yujie Technology
Yujie Technology setzt fortschrittliche Fertigungstechniken ein, um die Konsistenz von Charge zu Charge sicherzustellen.
- Qualitätskontrolle: Jede Charge von PZT-8 wird zur Verifizierung nicht nur bei niedriger Spannung, sondern auch unter Hochleistungsbedingungen getestet Qₘ und Verluststabilität.
- Anpassung: Yujie liefert PZT-8 ein discs, rings, rechteckige Platten, tubesund hohle Kugeln, mit präziser Kontrolle über Abmessungen und Elektrodenmaterialien (Silber/Nickel). Hinweise zur Auswahl der richtigen Geometrie für Ihre Anwendung finden Sie in unserem Geometrie-Auswahlhilfe.
7. Fazit
PZT-8 (Navy Typ III) ist eine weit verbreitete „harte“ piezoelektrische Keramik für Hochleistungsultraschall. Sein Nutzen ergibt sich aus der kristallographischen Technik, die dazu beiträgt, Verluste zu reduzieren und die mechanische Qualität zu erhöhen.
Für Kunden von Yujie Technology bietet PZT-8:
- Effizienz: Reduzierte Energiekosten und Verstärkeranforderungen.
- Zuverlässigkeit: Verlängerte Lebensdauer auch bei kontinuierlichem Industrieeinsatz.
- Stabilität: Konsistente Leistung in medizinischen und industriellen Präzisionsprozessen.
Für detaillierte Datenblätter, Anwendungsunterstützung oder um Muster von Yujie PZT-8 anzufordern, besuchen Sie bitte unsere Materialseite oder Kontaktieren Sie direkt unser Engineering-Team.
8. Anhang: Typische Spezifikationen von Yujie PZT-8
| Parameter | Symbol | Value |
|---|---|---|
| Rel. Dielektrizitätskonstante | Kᵀ | 1000 - 1300 |
| Dielektrischer Verlust | tan δ | < 0.5% |
| Kopplungskoeffizient (Dicke) | kₜ | ~0.45 - 0.50 |
| Kopplungskoeffizient (längs) | k₃₃ | ~0.60 - 0.68 |
| Piezokonstante (Ladung) | d₃₃ | 220 - 290 pC/N |
| Mechanischer Q-Faktor | Qₘ | 1000 - 1200 |
| Dichte | ρ | 7,6 g/cm³ |
| Curie-Temperatur | Tᶜ | 300 - 335 °C |
