Zusammenfassung: Der Paradigmenwechsel in der Sicherheit von Chemikalienbeständen

Im industriellen Chemikalienmanagement stellt die Lagerung und Verarbeitung gefährlicher Säuren – insbesondere Salzsäure (HCl), Schwefelsäure (H₂SO₄) und Flusssäure (HF) – eine anhaltende technische Herausforderung dar. Korrosivität, Dampfemission und behördliche Aufsicht üben Druck auf die Instrumentenkonstruktion aus. In der Vergangenheit basierte die Füllstandmessung in diesen Umgebungen auf kontaktbasierten Technologien: Tauchdruckwandler, Schwimmermessgeräte und kapazitive Sonden. In vielen Tanks erhöht der physische Kontakt mit dem Medium das Risiko einer Sensorverschlechterung, einer Belastung durch Wartungsarbeiten und einer Messwertdrift.

Dieser Leitfaden, vorbereitet für Yujie Piezo Technologyerklärt, wann oben montierte, berührungslose Füllstandmesslösungen die mit benetzten Teilen verbundenen Risiken verringern können. Durch den Einsatz piezoelektrischer Ultraschallsensoren – wie z UltraNova1 Industriesensor und die MRR1 IoT-Smart-Sensor– Einrichtungen können das Sensorelement von direktem Flüssigkeitskontakt fernhalten. Werksleiter, Sicherheitsingenieure und Instrumentierungsspezialisten sollten dennoch die chemische Kompatibilität, lokale Arbeitsplatzvorschriften, Umweltanforderungen und PVDF-Materialgrenzwerte für jeden Tank bewerten.

1. Der chemische Gegner: Die Physik der HCl-Gefahren verstehen

Um die Notwendigkeit der berührungslosen Messung zu erkennen, muss man zunächst den Feind verstehen. Salzsäure ist nicht nur eine statische Flüssigkeit; Es handelt sich um ein dynamisches, aggressives chemisches System, das aktiv versucht, Eindämmungs- und Instrumentierungsgrenzen zu zerstören.

1.1 Physikochemische Eigenschaften und Dampfdynamik

Salzsäure ist eine Lösung von Chlorwasserstoffgas in Wasser. Im Gegensatz zu Schwefelsäure, die bei Umgebungstemperatur einen relativ niedrigen Dampfdruck aufweist, ist HCl leicht flüchtig.

• Dampfdruck: Bei einer Konzentration von 37 % (industrielle Standardstärke) weist HCl einen hohen Partialdruck von Chlorwasserstoffgas auf. Das bedeutet, dass der „leere“ Raum (Kopfraum) über der Flüssigkeit in einem Lagertank nie wirklich leer ist; es ist mit dichten, ätzenden Dämpfen gesättigt.
• Rauchverhalten: Bei Kontakt mit Luftfeuchtigkeit bildet Chlorwasserstoffgas weiße Säurenebel. Diese Nebel sind schwerer als Luft und stark durchdringend. Sie korrodieren nicht nur Oberflächen; Sie dringen in mikroskopisch kleine Poren in Elastomeren, Dichtungen und Kabelmänteln ein.

1.2 Der Korrosionsmechanismus: Warum Standardmaterialien versagen

Das Chloridion (Cl⁻) ist notorisch klein und mobil. Es greift passivierte Metalle wie Edelstahl 304 und 316 durch einen Mechanismus namens an Lochfraßkorrosion.

1. Passive Layer-Aufschlüsselung: Edelstahl ist zum Schutz auf eine dünne Chromoxidschicht angewiesen. Chloridionen dringen in diese Schicht ein und bilden eine lokale Anode.
2. Autokatalytisches Wachstum: Sobald sich eine Grube bildet, wird die Umgebung innerhalb der Grube zunehmend saurer und konzentriert sich in Chloridionen, was die Korrosionsrate exponentiell beschleunigt.
3. Spannungsrisskorrosion (SCC): Bei Sensoren unter mechanischer Belastung (wie einem Schwimmermessstab oder einem festgezogenen Flansch) führt die Kombination aus Zugspannung und korrosiver Umgebung zu einem plötzlichen, spröden Versagen der Metallkomponenten.

1.3 Auswirkungen auf Gesundheit und Sicherheit

Die Sicherheitsmargen für die HCl-Exposition sind eng, und Standortbetreiber müssen die in ihrem Zuständigkeitsbereich geltenden Expositionsgrenzwerte und Notfallschwellenwerte einhalten. Aus Sicht der Instrumentierung ist dies ein Grund, Wartungsaufgaben zu reduzieren, die das Öffnen eines Tanks oder Arbeiten in der Nähe des Dampfraums erfordern.

• Instrumentierungsrisiko: Ein Wartungstechniker, der einen Tank öffnet, um einen defekten Kontaktsensor auszutauschen, kann gefährlichen Dämpfen ausgesetzt sein. Daher können Komponentenzuverlässigkeit und Ferndiagnose dazu beitragen, das Wartungsrisiko zu reduzieren, wenn sie Teil eines umfassenderen Standortsicherheitsverfahrens sind.

2. Anatomie des Versagens: Die Risiken von Tauch- und Kontaktsensoren

Jahrzehntelang nutzte die Industrie tauchfähige Drucktransmitter und Schwimmersysteme aufgrund ihrer scheinbaren Einfachheit und niedrigen Anschaffungskosten. Eine „Failure Modes and Effects Analysis“ (FMEA) zeigt jedoch, dass diese Geräte grundsätzlich nicht für die langfristige Säurelagerung geeignet sind.

2.1 Tauchdruckwandler: Der „Wicking“-Effekt

Tauchsensoren messen den Füllstand, indem sie den hydrostatischen Druck der Flüssigkeitssäule erfassen. Um zu funktionieren, müssen sie sich auf den atmosphärischen Druck stützen, was ein belüftetes Kabel mit einem mikroskopisch kleinen Entlüftungsschlauch erfordert.

• Cable Jacket-Angriff: Der Außenmantel des Kabels (häufig Polyurethan oder PVC) ist vollständig in die Säure eingetaucht. Mit der Zeit wandern HCl-Moleküle in die Polymermatrix und verursachen Schwellungen, Versprödung und Rissbildung. Sobald die Ummantelung durchbrochen wird, strömt Säure direkt in die Sensorelektronik.
• Der Kapillarversagensmodus: Selbst wenn der Mantel hält, fungiert das Entlüftungsrohr als Leitung. Temperaturänderungen führen dazu, dass der Sensor „atmet“. Wenn der Anschlusspunkt (in einer Anschlussdose) auch nur Spuren von Säuredampf ausgesetzt ist, wird die korrosive Luft durch das Rohr zur Rückseite der Sensormembran gesaugt. Diese Korrosion aus der von innen nach außen ist nicht erkennbar, bis der Sensor schwerwiegend ausfällt.

2.2 Mechanische Schwimmer und Verdränger

Schwimmermessgeräte basieren auf Auftrieb und mechanischen Verbindungen. Sie sind anfällig für körperliche Behinderungen und materielle Unverträglichkeiten.

• Kristallisationsbeschlagnahme: HCl-Dämpfe reagieren häufig mit Ammoniak in der Umgebung (in landwirtschaftlichen Flächen oder anderen Anlagenprozessen vorhanden) und bilden Ammoniumchloridsalze. Diese Salze kristallisieren an den Führungsstangen von Schwimmersensoren, wodurch der Schwimmer festfriert. Ein gefrorener Schwimmer kann auf einen „angemessenen“ Füllstand hinweisen, während der Tank aktiv überfüllt wird.
• Leckpfade: Kontaktsensoren erfordern typischerweise Montageflansche oder Gewindeverbindungen, die in direktem Kontakt mit der Flüssigkeit oder dem hochkonzentrierten Dampf stehen. Jede Dichtung ist eine potenzielle Leckstelle. Bei Kunststofftanks (Polyethylen/GFK) kann der Wärmeausdehnungsunterschied zwischen dem starren Metallsensorflansch und dem Kunststofftank zum Versagen der Dichtung und damit zu Undichtigkeiten am Tankdach führen.

2.3 Kapazitive und leitfähige Sonden

Kapazitive Sensoren messen die Kapazitätsänderung zwischen einer Sonde und der Tankwand.

• Dielektrische Verschiebung: Die Genauigkeit dieser Sensoren hängt von einer konstanten Dielektrizitätskonstante ab. Wenn sich jedoch die Säurekonzentration ändert (z. B. aufgrund von Schichtungs- oder Mischungsproblemen), verschiebt sich die Dielektrizitätskonstante, was zu erheblichen Messfehlern führt.
• Beschichtungsprobleme: Zähflüssiger Schlamm oder Kristallbildung auf der Sonde verändern ihre elektrischen Eigenschaften, was zu „Phantompegeln“ führt und eine häufige Reinigung (und damit eine Exposition) erfordert.

3. Die Lösung: Physik der berührungslosen Ultraschallmessung

Die Hierarchie der Gefahrenkontrollen schreibt dies vor elimination ist die effektivste Sicherheitsstrategie. Oben montierte berührungslose Sensoren eliminieren die Gefahr chemischer Wechselwirkungen, indem sie das Sensorelement physisch vom korrosiven Medium entkoppeln.

3.1 Das akustische Prinzip

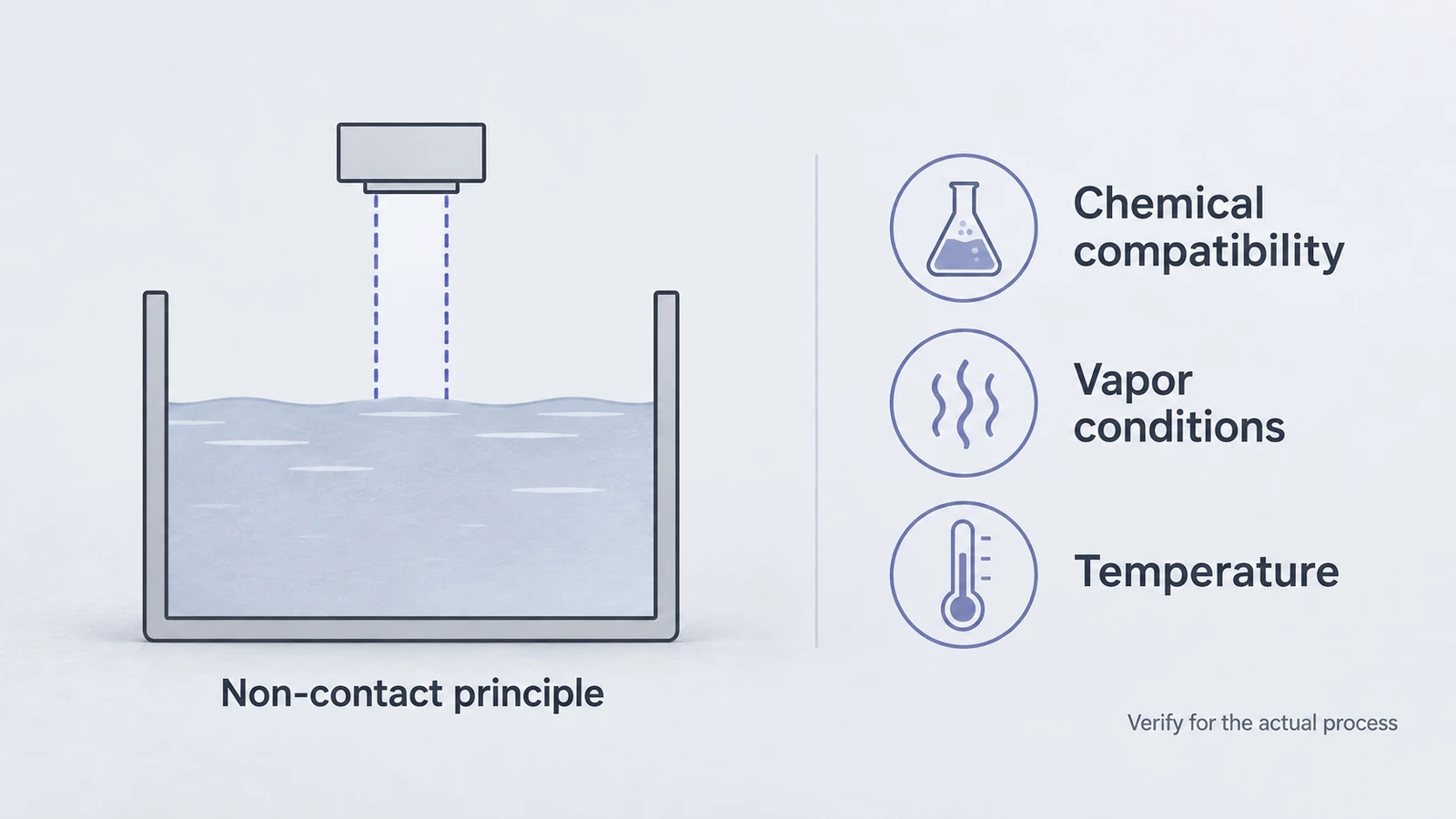

Ultraschallsensoren arbeiten nach dem Time-of-Flight (ToF)-Prinzip. Der Sensor sendet einen akustischen Impuls aus (typischerweise im Bereich 20 kHz bis 80 kHz), der sich durch den Luftspalt ausbreitet, von der Flüssigkeitsoberfläche reflektiert wird und zum Wandler zurückkehrt.

Diese Methode stellt sicher, dass der Sensor berührt niemals die Säure. Die Interaktion ist rein akustisch.

3.2 Das piezoelektrische Herz: Yujie-Technologie

Das Herzstück jedes Ultraschallsensors ist ein Piezoelektrisches Keramikelement. Hier ist Yujie Piezo Technology übt seine Fachkompetenz aus. Yujie stellt die Keramik aus Bleizirkonat-Titanat (PZT) her, die als Motor des Sensors dient. Diese sind in verschiedenen Geometrien erhältlich, darunter discs, ringsund tubes– erfahren Sie mehr in unserem Geometrie-Auswahlhilfe.

• Der umgekehrte piezoelektrische Effekt: Wenn ein elektrischer Hochspannungsimpuls an die Yujie PZT-Keramik angelegt wird, verformt sich das Kristallgitter und erzeugt eine mechanische Vibration. Diese Schwingung wird an die Luft gekoppelt, um die Schallwelle zu erzeugen.
• Der direkte piezoelektrische Effekt: Wenn das Echo zurückkehrt, vibriert es die Oberfläche des Sensors. Der PZT-Kristall wandelt diese winzige mechanische Spannung wieder in ein elektrisches Signal um, das vom Mikrocontroller verarbeitet wird.
• Warum die Qualität von Keramik wichtig ist: Bei gefährlichen Anwendungen ist die Signalintegrität von größter Bedeutung. Dämpfe dämpfen (schwächen) Schallwellen. Die hochwertigen Keramiken von Yujie sind auf hohe elektromechanische Kopplungskoeffizienten ausgelegt, was bedeutet, dass sie Energie effizienter umwandeln. Dadurch können Yujie-Sensoren dichte HCl-Dämpfe „durchdringen“, die kleinere Sensoren blenden würden.

3.3 Umgang mit Dämpfen: Die Herausforderung der Schallgeschwindigkeit

Kritiker der Ultraschalltechnologie führen häufig die Auswirkung von Dämpfen auf die Schallgeschwindigkeit an. In einem HCl-Tank ist der Kopfraum eine Mischung aus Luft und HCl-Gas.

• Die Varianz: Die Schallgeschwindigkeit in reinem HCl-Gas ist geringer als in Luft. Erhebliche Konzentrationen können zu einem Messfehler führen (der Sensor geht davon aus, dass der Pegel niedriger ist als er ist, da sich der Schall langsamer ausbreitet).
• Die Schadensbegrenzung: Moderne Sensoren wie die UltraNova1 nutzen Sie die integrierte Temperaturkompensation. Für eine entscheidende Genauigkeit kann ein Referenzziel (ein fester Stab in einem bekannten Abstand) im Tankhals installiert werden, um die Schallgeschwindigkeit im tatsächlichen Dampfgemisch kontinuierlich zu kalibrieren.

4. Materialwissenschaftlicher Vorteil: PVDF und Korrosionsbeständigkeit

Der Erfolg eines berührungslosen Sensors in Säure hängt vollständig vom Material ab, das den Chemikalien ausgesetzt ist. Hier ist Polyvinylidenfluorid (PVDF) wird zum entscheidenden Unterscheidungsmerkmal.

4.1 PVDF gegen die Welt

Standard-Ultraschallsensoren verwenden Epoxid- oder Aluminiumflächen, die sich in Säuredämpfen schnell auflösen. Yujies UltraNova1 und säuretaugliche Sensoren nutzen PVDF (Kynar®) Wandlerflächen.

• Chemische Inertheit: PVDF ist ein Fluorpolymer mit außergewöhnlicher Beständigkeit gegenüber starken Säuren, schwachen Basen und Salzen. Es wird nicht durch Salzsäure (bis zu 37 %), Schwefelsäure (bis zu 98 %) und Salpetersäure beeinflusst.
• Akustische Impedanzanpassung: Über die chemische Beständigkeit hinaus hat PVDF eine akustische Impedanz von ungefähr 3-4 MRayl, was viel näher an Luft (0,0004 MRayl) und Wasser (1,5 MRayl) liegt als an Keramik (30 MRayl) oder Edelstahl. Diese physikalische Eigenschaft ermöglicht eine effizientere Energieübertragung vom Sensor auf die Luft, was zu einem stärkeren Signal und einer besseren Zuverlässigkeit in rauchenden Umgebungen führt.

4.2 Vergleichstabelle zur Materialbeständigkeit

5. Produkt-Spotlight: Yujie UltraNova1 und MRR1

Yujie Piezo Technology bietet einen mehrstufigen Ansatz zur berührungslosen Sicherheit, der sowohl die schwere industrielle Verarbeitung als auch die intelligente Bestandsverwaltung berücksichtigt.

5.1 UltraNova1: Der Industriesicherheitsstandard

The UltraNova1 ist als primärer Prozesskontrollsensor für korrosive Umgebungen konzipiert. Es wurde entwickelt, um defekte Tauch- und Schwimmsensoren in den anspruchsvollsten Anwendungen zu ersetzen.

• Designphilosophie: Gebaut mit einer hermetisch abgedichteten PVDF-Oberfläche und einem robusten, chemisch beständigen Gehäuse (NEMA 4X / IP67) ist der UltraNova1 immun gegen den „Dochtwirkungs“-Fehlermodus von Tauchsonden.
• Kurze tote Zone: Durch die Nutzung der Hochfrequenz-Piezotechnik von Yujie minimiert der UltraNova1 die „blinde Zone“ an der Oberseite des Tanks. Dies ist von entscheidender Bedeutung für kleine Tagestanks und Chemiefutteranlagen, bei denen es auf jede Gallone Kapazität ankommt.
• Anwendungen: Tagestanks, Wäscherwannen, IBC-Behälter.

5.2 MRR1: Der IoT-Wächter

The MRR1 repräsentiert die Zukunft der verteilten Sicherheit. Der als „kompakter IoT-Smart-City-Abstandssensor“ beschriebene Einsatz erstreckt sich tief in die Logistik gefährlicher Chemikalien.

• Fernüberwachung des Füllstands: Der MRR1 kann „Vendor Managed Inventory“ (VMI) unterstützen. Chemiehändler können den Füllstand von HCl-Tanks an Kundenstandorten aus der Ferne überwachen und so bei der Reduzierung von Notlieferungen und Überfüllungsrisiken in Verbindung mit geeigneten Betriebsverfahren helfen.
• Unabhängiger Alarmeingang: In einer robusten Steuerungsarchitektur kann der MRR1 als unabhängiger Hochalarmeingang dienen. Selbst wenn das primäre Steuerungssystem ausfällt, kann der batteriebetriebene oder mit LoRaWAN verbundene MRR1 eine Warnung an die Cloud senden und so den Betreibern zusätzliche Informationen für die Reaktionsplanung liefern.
• Einfache Bereitstellung: Seine kompakte Bauweise ermöglicht die Nachrüstung bestehender Tankanschlüsse ohne größere strukturelle Änderungen, wodurch ein passiver Tank sofort zu einem „intelligenten“ Vermögenswert aufgewertet wird.

6. Compliance-Planung: Das Argument für Kontaktlosigkeit

Die Einführung berührungsloser Messungen ist nicht nur ein technologischer Fortschritt; Es kann die Compliance-Strategie einer Einrichtung unterstützen. Betreiber müssen noch die geltenden Arbeitsplatz-, Umwelt- und Tankmessanforderungen für ihren eigenen Standort bewerten.

6.1 Gefahrenkontrollen am Arbeitsplatz

Für die Lagerung korrosiver Chemikalien benötigen Arbeitgeber im Allgemeinen dokumentierte Gefahrenkontrollen, Wartungsverfahren und Inspektionsaufzeichnungen. Die berührungslose Sensorik kann den direkten Kontakt mit der Flüssigkeit reduzieren, ersetzt jedoch nicht das Sicherheitsprogramm des Bedieners.

6.2 Verhinderung von Verschüttungen und Überfüllung

Viele Anlagen müssen Verfahren zur Überfüllungsverhinderung, Inspektion und Reaktion auf Verschüttungen einhalten. Die MRR1kann mit digitaler Selbstdiagnose Füllstandsdaten für diese Verfahren liefern, wenn das Gesamtsystem entsprechend konstruiert und verifiziert ist.

6.3 API 2350: Tankmessstandards

API 2350 bevorzugt kontinuierliche Füllstandmessungen (wie UltraNova1) gegenüber einfachen Punktschaltern. Die kontinuierliche Messung ermöglicht es dem Steuersystem, die zu berechnen Anstiegsrate, sagt die Zeit bis zur vollen Kapazität voraus und gibt den Bedienern ausreichend Warnungen zum Stoppen der Pumpen.

7. Betriebliche Vorteile: Wartung und Gesamtbetriebskosten (TCO)

Während der anfängliche Anschaffungspreis eines Ultraschallsensors möglicherweise höher ist als der eines einfachen Schwimmerschalters, können die Gesamtbetriebskosten die berührungslose Technologie begünstigen, wenn Wartungszugang, Korrosionsbelastung und Prozessausfallzeiten berücksichtigt werden.

• Wartungsreduzierung: Kontaktsensoren müssen möglicherweise regelmäßig zur Reinigung und Inspektion entfernt werden. Die berührungslose Ultraschallmessung kann die Wartung der benetzten Teile reduzieren, wenn die Montage- und Dampfumgebung geeignet ist.
• Risikobasierter ROI: Der ROI sollte anhand der tatsächlichen Daten zur Reaktion auf Lecks, zu Ausfallzeiten, zum Austausch und zur Inspektion des Standorts und nicht anhand angenommener Durchschnittswerte berechnet werden.

8. Best Practices für die Installation gefährlicher Säuren

8.1 Montageort

• Die 1/6-Regel: Montieren Sie den Sensor in einem Abstand von mindestens 1/6 des Tankdurchmessers von der Seitenwand.
• Düsendesign: Bei Säuretanks darf der Stutzen nicht in den „Strahlwinkel“ hineinragen. Die Sensorfläche sollte idealerweise leicht in den Tank hineinragen oder auf einem breiten, kurzen Flansch montiert werden.

8.2 Umgang mit Kondensation und Schaum

• Winkelmontage: Ein kleiner Winkel (1-3 Grad) kann manchmal helfen, das Echo von internen Hindernissen wegzulenken.
• Temperaturstabilität: Stellen Sie sicher, dass das Aquarium nach Möglichkeit keiner direkten tropischen Sonne ausgesetzt ist, oder verwenden Sie einen Sonnenschirm.

9. Vergleichende Analyse: Radar vs. Ultraschall

Radar: Unbeeinflusst von Dämpfen, gut für hohe Drücke/Temperaturen. Teuer.

Ultraschall (Yujie):

• Kosteneffizienz: Deutlich günstiger für Standardspeicher.
• Materialkompatibilität: Die flache Oberfläche eines PVDF-Ultraschallsensors ist robust und im Vergleich zu Radarantennen leicht zu reinigen.

Fazit: Für die atmosphärische Lagerung von HCl bieten Yujie-Ultraschallsensoren das optimale Verhältnis von Leistung und Preis.

10. Fazit: Das Gebot der Isolation

Die Toleranz für „akzeptables Risiko“ schrumpft. Yujie Piezo Technology steht an der Spitze dieses Wandels. Durch die Nutzung des piezoelektrischen Effekts und die Einhüllung in eine chemisch inerte PVDF-Panzerung wird das UltraNova1 und MRR1 Sensoren bieten eine definitive Lösung.

Sie bieten die Sicherheitsvorteil der Isolierung: Isolierung vor Korrosion, Isolierung vor Leckagen und Isolierung vor Schäden. Für den für die Salzsäurelagerung verantwortlichen Facility Manager ist die Entscheidung klar. Die Zukunft ist berührungslos und die Zukunft ist angemessen.
