Piezoelektrizität für Ingenieure erklärt

Die Wissenschaft der Piezoelektrizität: Grundprinzipien, Mechanismen und Anwendungen

Introduction

Piezoelektrizität stellt ein grundlegendes elektromechanisches Kopplungsphänomen dar, bei dem bestimmte Materialien bei Anwendung mechanischer Spannung elektrische Ladung erzeugen und umgekehrt eine mechanische Verformung erfahren, wenn sie einem elektrischen Feld ausgesetzt werden. Seit ihrer ersten Beobachtung im Jahr 1880 durch Pierre und Jacques Curie hat die Piezoelektrizität die technologische Innovation in zahlreichen Bereichen, darunter medizinische Diagnostik, Sensortechnologie und fortschrittliche elektronische Systeme, tiefgreifend beeinflusst. Ein umfassendes Verständnis piezoelektrischer Phänomene ist für Ingenieure und Forscher, die sich der Optimierung der Materialleistung und der Erforschung neuer Anwendungen widmen, unerlässlich.

Schwerpunkt der technischen Entscheidung: Übersetzen Sie die piezoelektrische Kerntheorie in Designentscheidungen für Materialtyp, Geometrie, thermischen Spielraum und Belastungsbedingungen, bevor Sie Ihre Sensor- oder Wandlerarchitektur fertigstellen.

Was ist Piezoelektrizität?

Der Begriff „Piezoelektrizität“, abgeleitet vom griechischen „piezein“, was „drücken“ bedeutet, umfasst die intrinsische Eigenschaft bestimmter kristalliner und polymerer Materialien, bei mechanischer Belastung eine elektrische Polarisationsreaktion zu zeigen. Dieses reziproke Verhalten, das sowohl direkte (mechanisch-zu-elektrisch) als auch inverse (elektrisch-zu-mechanisch) piezoelektrische Effekte aufweist, bildet die Grundlage für zahlreiche moderne technologische Fortschritte.

Die Physik, die der Piezoelektrizität zugrunde liegt

Kristallgitterstrukturen und Symmetrieüberlegungen

Die Manifestation der Piezoelektrizität hängt grundsätzlich von der kristallographischen Symmetrie ab. Piezoelektrische Materialien zeichnen sich durch nichtzentrosymmetrische Gitterstrukturen aus, bei denen das Fehlen einer Inversionssymmetrie eine Polarisation unter mechanischer Belastung ermöglicht. Kristalle mit Symmetrieklassen ohne Inversionszentrum sind besonders anfällig für piezoelektrische Polarisationseffekte.

Mechanismen auf atomarer Ebene: Dipolausrichtung und Ladungsverschiebung

Auf atomarer Ebene induziert die Anwendung mechanischer Spannung eine relative Verschiebung von Ionen innerhalb des Kristallgitters, wodurch bestehende Dipolmomente verändert oder neue erzeugt werden. Diese Verschiebung erzeugt eine Nettopolarisierung und ein beobachtbares elektrisches Potenzial im gesamten Material. Die Ausrichtung und anschließende Neuausrichtung dieser Dipole unter unterschiedlichen mechanischen Bedingungen bilden den mikroskopischen Ursprung piezoelektrischer Phänomene.

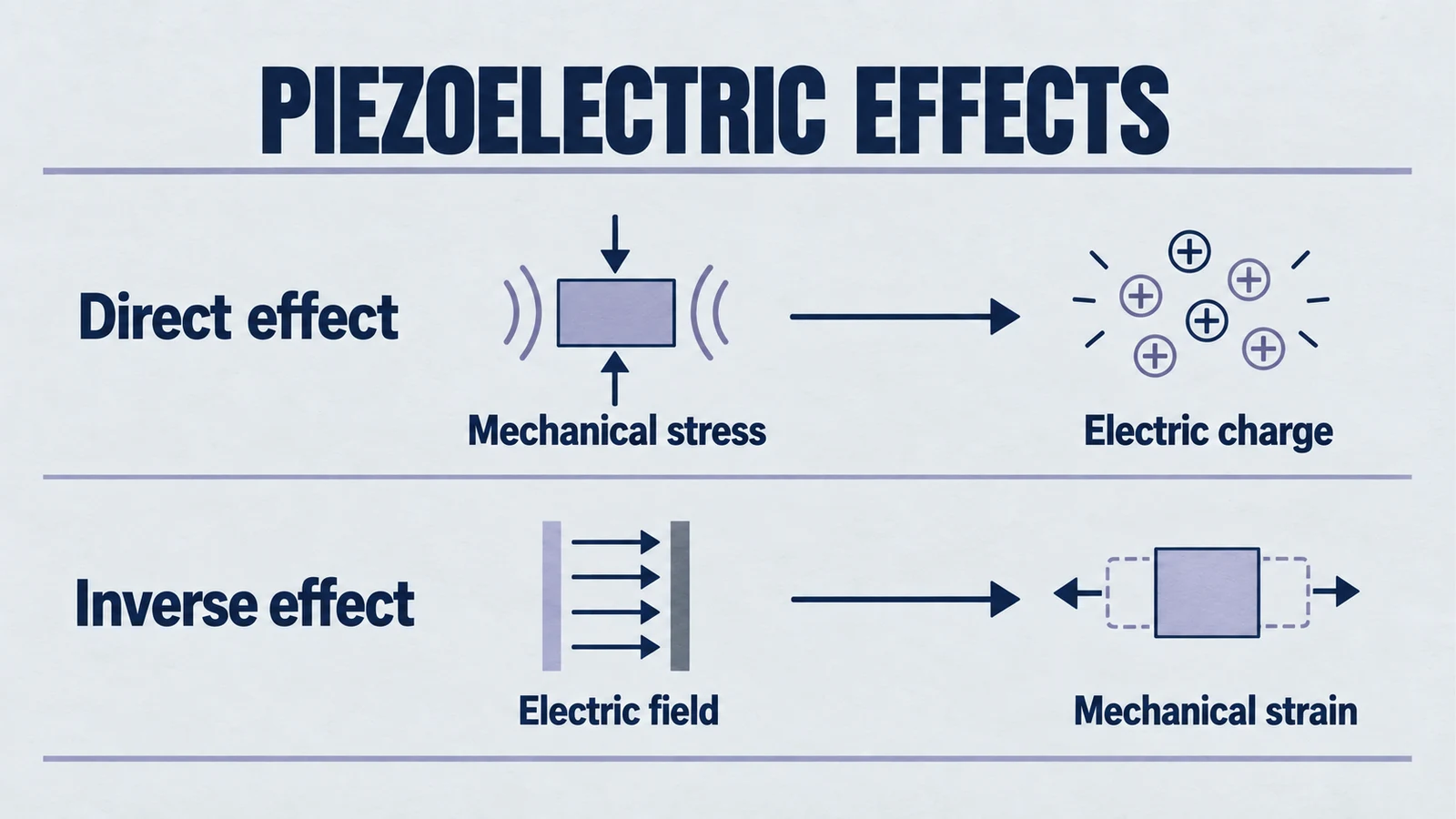

Direkte und inverse piezoelektrische Effekte

Direkter piezoelektrischer Effekt: Mechanische Spannung (T) führt zu elektrischer Verschiebung (D).
Inverser piezoelektrischer Effekt: Das Anlegen elektrischer Felder führt zu mechanischer Verformung (Dehnung).

Diese duale Beziehung wird quantitativ durch die Tensorgleichung beschrieben: D_i = d_ijk T_jk

Wo:

D_i ist der elektrische Verschiebungsvektor.
d_ijk ist der piezoelektrische Tensor, der für das Material charakteristisch ist.
T_jk bezeichnet den mechanischen Spannungstensor.

Piezoelektrische Materialien: Klassifizierung, Eigenschaften und Anwendungen

Klassifizierung piezoelektrischer Materialien

Natürliche Kristalle: Beispiele hierfür sind Quarz und Rochelle-Salz, die für ihre Stabilität, aber begrenzte piezoelektrische Empfindlichkeit bekannt sind.
Synthetische Keramik: Bleizirkonattitanat (PZT), Bariumtitanat (BaTiO₃) – bietet überlegene elektromechanische Kopplungskoeffizienten und eine breite industrielle Anwendung. Unser Hochentwickelte Keramikmaterialien verfügen über hervorragende piezoelektrische Eigenschaften.
Piezoelektrische Polymere: Polyvinylidenfluorid (PVDF) – zeichnet sich durch Flexibilität und Eignung in tragbaren und flexiblen elektronischen Geräten aus.

Vergleichende Analyse piezoelektrischer Materialeigenschaften

Materialtyp	Piezoelektrischer Koeffizient (d₃₃)	Dielektrizitätskonstante (ε_r)	Mechanische Robustheit	Thermische Stabilität
Quartz	Low	Low	High	Excellent
PZT Keramik	High	High	Mäßig	Mäßig
PVDF Polymere	Mäßig	Mäßig	Hoch (Flexibel)	Limited

Anwendungen der Piezoelektrizität in Industrie und Verbrauchertechnologien

Industrielle Anwendungen

Medizinische Bildgebung: Piezoelektrische Ultraschallwandler in der diagnostischen Ultraschallbildgebung. Unser HJ-2806 Wandler nutzen Sie diese Prinzipien.
Zerstörungsfreie Bewertung (NDE): Piezoelektrische Sensoren zur Erkennung von Strukturfehlern.
Energiegewinnung: Erzeugung elektrischer Energie aus mechanischen Umgebungsvibrationen zur Stromversorgung autonomer IoT-Systeme.

Verbraucheranwendungen

Zündsysteme: Piezoelektrische Zünder in Gasfeuerzeugen und Herdzündungen für Verbraucher.
Audiosysteme: Kompakte piezoelektrische Lautsprecher und Mikrofone mit Miniaturisierungsvorteilen. Entdecken Sie unsere akustische Wandler.
Tragbare Technologien: Integration in intelligente Stoffe und flexible Elektronik für Energiegewinnung und sensorische Anwendungen.

Neue Trends und Innovationen in der piezoelektrischen Forschung

Entwicklung bleifreier piezoelektrischer Materialien

Umweltbedenken haben umfangreiche Forschungen zu alternativen, bleifreien piezoelektrischen Verbindungen wie Kaliumnatriumniobat (KNN) ausgelöst, die vergleichbare elektromechanische Eigenschaften bei geringerer Umweltbelastung bieten.

Piezoelektrische Geräte im Nanomaßstab

Fortschritte in der Nanotechnologie haben die Entwicklung nanoskaliger piezoelektrischer Geräte erleichtert und eine verbesserte Empfindlichkeit, Präzision und Integration in mikroelektromechanische Systeme (MEMS) und nanoelektromechanische Systeme (NEMS) ermöglicht. Unser Fortschrittliche Sensortechnologie beinhaltet diese Innovationen.

Innovationen im Bereich Biomedizin und Energiegewinnung

Neue biomedizinische Anwendungen, einschließlich implantierbarer Geräte, die mit biomechanischer Energie betrieben werden, nutzen piezoelektrische Mechanismen für eine autarke Energieversorgung und verbessern so die Autonomie der Geräte und die Lebensqualität des Endbenutzers erheblich.

Rolle der künstlichen Intelligenz bei der Optimierung piezoelektrischer Materialien

Die Integration künstlicher Intelligenz und Methoden des maschinellen Lernens verändert die Prozesse zur Entdeckung und Optimierung piezoelektrischer Materialien und ermöglicht die prädiktive Modellierung und Synthese fortschrittlicher piezoelektrischer Zusammensetzungen mit maßgeschneiderten Eigenschaften.

Fazit und professionelle Beratung

Das umfassende Verständnis der Piezoelektrizität – von atomaren Prinzipien bis hin zu praktischen Anwendungen – bleibt entscheidend für die Förderung technologischer Innovationen und die Entwicklung neuartiger elektromechanischer Systeme. Die kontinuierliche Erforschung und Optimierung piezoelektrischer Materialien wird zweifellos Fortschritte in verschiedenen wissenschaftlichen und industriellen Bereichen fördern.

Piezoelektrizität für Ingenieure erklärt: Prinzipien und Grenzen
