디스크 너머: 맞춤형 직사각형 피에조 플레이트로 정밀도 잠금 해제
소개: 정밀 엔지니어링은 올바른 형태에서 시작됩니다.
고성능 엔지니어링을 추구할 때 시스템은 가장 제한된 구성 요소만큼만 강력할 수 있습니다. 의료, 산업, 소비자 가전 분야의 최첨단 분야에서 작업하는 설계자의 경우 "충분히 좋은" 핏을 제공하지만 제품의 진정한 잠재력을 발휘하지 못하는 기성 부품에 의존함으로써 이러한 제한이 자주 발생합니다. 스마트 소재 영역 내에서 압전 기술은 기계적 에너지를 전기 신호(직접 효과)로 변환하거나 그 반대로(역효과) 변환하는 고유한 능력을 자랑하며 센서와 액추에이터 모두의 기초가 됩니다. 재료 선택이 가장 중요하지만 자주 간과되는 변수는 구성 요소의 형상입니다. 압전 소자의 모양은 단순히 포장의 문제가 아닙니다. 이는 성능을 결정하는 기본 설계 매개변수입니다.
이곳은 맞춤형 직사각형 피에조 플레이트 강력하고 다양한 솔루션으로 등장합니다. 유비쿼터스를 넘어 disc 및 ring 형식, 정확하게 맞춤화된 직사각형 접시 방사형 대칭 구성 요소로는 해결이 불가능한 복잡한 엔지니어링 문제를 해결할 수 있습니다. 길이, 너비 및 두께를 신중하게 정의함으로써 엔지니어는 구성 요소의 동작을 근본적으로 변환하여 작동, 감지 및 에너지 수확에서 목표한 결과를 얻을 수 있습니다. 이 보고서에서는 어떻게 맞춤형 직사각형 피에조 플레이트 차세대 애플리케이션을 위한 빌딩 블록 역할을 하며 맞춤형 솔루션 제공업체와의 파트너십이 강력한 정밀도와 성능을 구현하는 열쇠입니다.
사각형 플레이트가 이미 후보 목록에 있는 경우 이 페이지를 사용하십시오. 여전히 직사각형 플레이트를 디스크, 링, 튜브 또는 집중형 곡선 세라믹과 비교하고 있다면 더 넓은 범위부터 시작하세요. 압전 세라믹 형상 개요 그런 다음 직사각형 경로가 평가해야 할 경로인 경우 여기로 돌아옵니다.
기본 장점: 직사각형 피에조 플레이트를 사용하는 이유는 무엇입니까?
지정하기로 한 결정 맞춤형 직사각형 피에조 플레이트 표준 디스크를 통한 것은 엔지니어링 의도의 행위입니다. 이는 범용 구성 요소에서 이방성 또는 방향 종속 성능을 위해 설계된 특수 도구로의 전환을 의미합니다. 방사상 대칭 디스크와는 달리, 직사각형 변환기 효율성, 감도 및 제어를 극대화하기 위해 시스템 내에서 특정 기계 또는 전기 벡터와 정렬될 수 있는 고유한 축을 보유합니다.
직사각형 폼 팩터의 주요 장점은 기하학적 구조에 뿌리를 두고 있습니다.
- 방향 작동 및 선형 운동: 동안 피에조 디스크 방사형으로 확장 및 축소됩니다. 직사각형 접시 는 길이를 따라 우선적인 변위를 생성하도록 설계될 수 있습니다. 따라서 선형 액추에이터, "스트라이프" 또는 벤더 액추에이터 및 제어된 방향 이동이 필요한 응용 분야에 자연스러운 선택이 됩니다.
- 균일한 힘 분포 및 감지: 감지 응용 분야에서 직사각형 플레이트는 특정 축을 따라 응력에 가장 민감하도록 방향을 지정할 수 있습니다. 이는 빔이나 패널의 응력 집중이 예측 가능한 방향으로 발생하는 구조 상태 모니터링과 같은 분야에서 매우 중요합니다. 균일한 모양으로 인해 정의된 영역에 걸쳐 보다 일관된 압력 감지가 가능합니다.
- 대규모 배열을 위한 효율적인 타일링: 직선 모서리와 평평한 표면 직사각형 접시 낭비되는 공간을 최소화하면서 함께 타일링할 수 있습니다. 이는 고해상도 결과를 위해 넓은 조리개가 필요한 산업용 비파괴 검사(NDT) 및 고급 의료용 초음파 이미징과 같은 애플리케이션을 위한 대규모, 고밀도 어레이를 만드는 데 필수적입니다.
- 캔틸레버 및 빔 구성에 이상적: 직사각형 플레이트 많은 진동 센서 및 에너지 수확 장치의 기본이 되는 캔틸레버 빔 설계의 자연스러운 형상입니다. 이 구성에서 플레이트는 한쪽 끝이 고정되어 있으며 진동으로 인해 플레이트가 휘어지고 변형이 극대화되어 전기 출력이 극대화됩니다. 이 원리는 항공우주 응용 분야에서 활용됩니다. 직사각형 압전 패치 유해한 진동을 적극적으로 감쇠시키기 위해 터빈 블레이드에 접착됩니다.
이러한 기하학적 이점을 활용함으로써 엔지니어는 압전 구성 요소가 단순한 추가 기능이 아니라 시스템의 기계 및 전기 설계의 통합 부분이 되는 "스마트 구조"를 만들 수 있습니다.

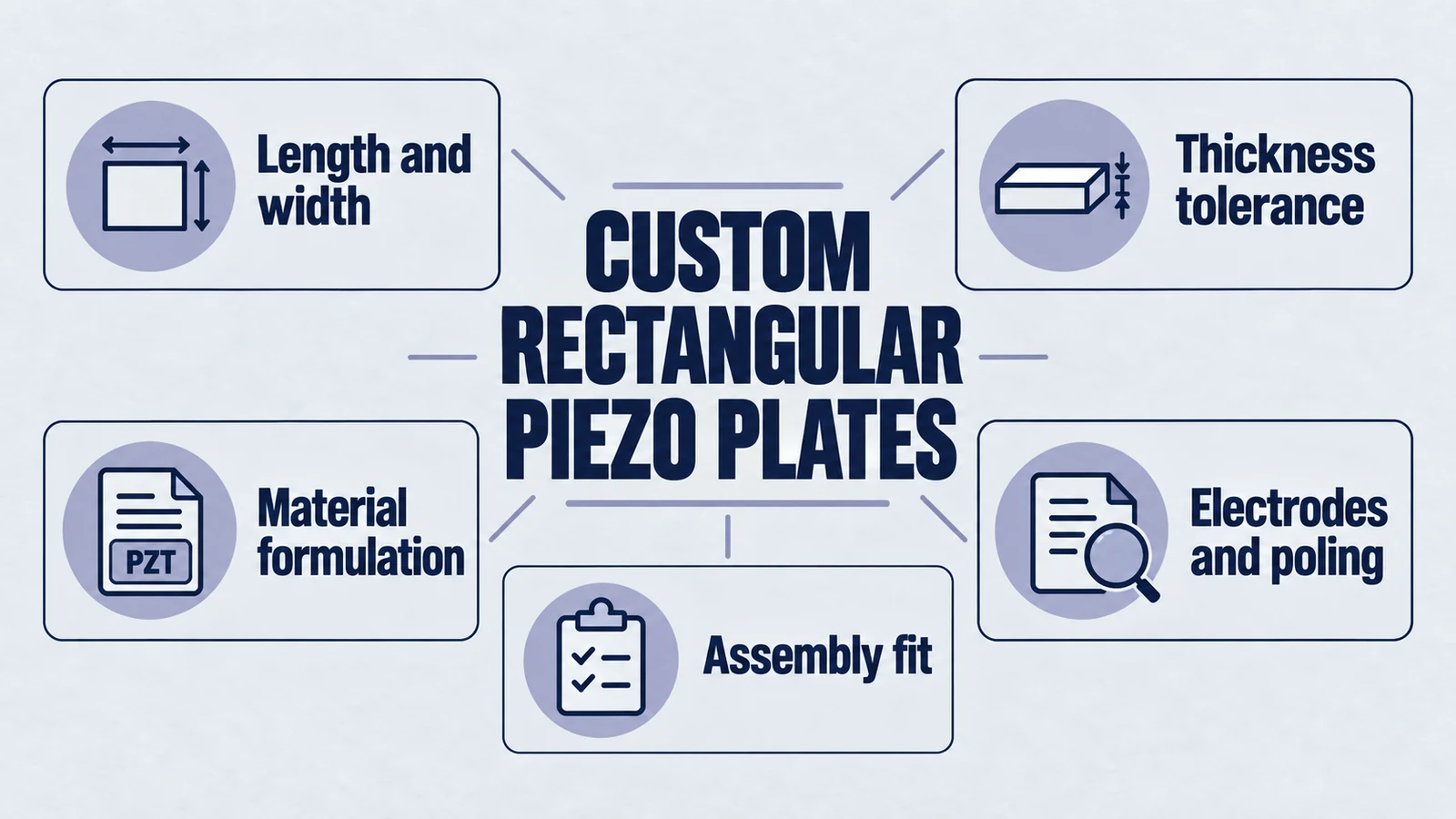

완벽한 맞춤 엔지니어링: 맞춤형 피에조 플레이트의 주요 매개변수
최적의 직사각형 생성 피에조 플레이트 재료 과학, 치수 공학 및 전기 구성을 함께 고려하는 시스템 사고 접근 방식이 필요합니다. 하나의 매개변수가 변경되면 다른 매개변수에 대한 재평가가 필요하므로 전문가 상담이 중요합니다. 사용자 정의 프로세스는 상호 의존적인 세 가지 요소로 나눌 수 있습니다.
재료 배합("무엇")
모든 피에조 부품의 기본은 재료 구성입니다. "연질"과 "경질" PZT(지르콘산 납) 세라믹 사이의 선택은 부품의 핵심 동작을 정의하므로 가장 중요하고 중요한 결정입니다.
- 소프트 PZT: PZT-5A 및 PZT-5H과 같은 재료는 높은 압전 전하 상수(d₃₃), 높은 감도 및 높은 유전율을 특징으로 합니다. 이러한 특성으로 인해 작은 기계적 응력에 대한 강력한 전기적 반응이 필요한 감지 응용 분야에 이상적입니다. 이는 의료 영상 변환기, 민감한 음향 센서 및 큰 변위가 필요한 저전력 액추에이터에 선택되는 재료입니다.
- 하드 PZT: PZT-4 및 PZT-8과 같은 재료는 높은 기계적 품질 계수(Qₘ), 높은 기계적 부하 및 강한 전기장 및 높은 퀴리 온도에서 탁월한 안정성을 나타냅니다. 이러한 견고한 특성은 다음을 포함한 고전력 애플리케이션에 필수적입니다. 초음파 세척 그리고 까다로운 조건에서도 안정적으로 작동해야 하는 용접 변환기, 소나 프로젝터 및 산업용 액추에이터가 있습니다.
전문 제조업체는 특정 응용 분야의 요구 사항에 맞게 이러한 특성을 미세 조정하기 위해 맞춤형 PZT 공식을 제공할 수 있습니다.
차원 공학("얼마나 큰가")
직사각형의 경우 피에조 플레이트, 치수는 임의의 측정이 아니라 기계적 및 전기적 반응을 정의하는 중요한 입력입니다.
- 두께: 이것은 틀림없이 가장 영향력 있는 차원입니다. 더 얇은 플레이트는 주어진 전기장을 달성하기 위해 더 낮은 전압이 필요하므로 저전압 액추에이터에 적합합니다. 그러나 두께는 기본 두께 모드 공진 주파수에도 반비례합니다. 고주파 초음파 응용 분야에는 두꺼운 플레이트가 사용됩니다.
- 길이 및 너비(가로세로 비율): 길이와 너비의 비율(L/W)은 플레이트의 굽힘 모드와 진동 동작을 제어하는 주요 설계 매개변수입니다. 벤더 액추에이터의 경우 높은 종횡비가 팁 변위를 극대화합니다. 에너지 수확기의 경우 장치의 공진 주파수가 주변 진동 소스와 일치하도록 종횡비가 조정되어 압전 발전기 분석에서 입증된 것처럼 전력 출력을 최대화합니다.
- 공차: 정밀 응용 분야, 특히 긴밀하게 통합된 어레이나 시스템을 구축하는 경우 치수 일관성이 매우 중요합니다. 종종 ±0.1 mm보다 나은 엄격한 공차를 달성하여 배치 간 반복성을 보장하려면 반도체 산업에서 흔히 차용하는 고급 가공 및 래핑 기술이 필요합니다.
전극 및 폴링 구성("작동 방식")
기능성 압전 부품을 만드는 마지막 단계는 전극을 적용하고 분극(폴링) 공정을 수행하는 것입니다. 이곳은 재료에 압전 특성이 스며드는 곳입니다.
- 전기 도금: 균일하고 강하게 접착된 금속층(일반적으로 은)이 세라믹 표면에 적용되어 안정적인 전기 연결과 일관된 성능을 보장합니다.
- 폴링: 세라믹은 가열되고 강한 DC 전기장에 노출되어 재료의 내부 전기 영역이 정렬됩니다. 이 폴링 필드의 방향에 따라 플레이트의 작동 모드가 결정됩니다. 주 표면에 수직으로 폴링하면 다음이 가능합니다. 두께 모드 (d₃₃), 플레이트가 피스톤처럼 팽창 및 수축하게 됩니다. 주 표면에 평행하게 폴링하고 이에 수직인 필드를 적용하면 다음이 유도됩니다. 전단 모드 (d₁₅), 측면 변형을 유발합니다. 이 마지막 단계는 매우 중요합니다. 부적절하거나 불완전한 폴링은 구성 요소를 쓸모 없게 만듭니다.
이러한 매개변수 간의 상호 작용은 아래 표에 요약되어 있으며 사용자 정의 직사각형을 지정하기 위한 프레임워크를 제공합니다. 피에조 플레이트.
| 매개변수 | 엔지니어링 제어 | 주요 효과... | 일반적인 적용 목표 |
|---|---|---|---|
| 재료 유형 | 소프트 PZT 대 하드 PZT | 감도 최대화(d₃₃) 및 전력 처리 최대화(Qₘ) | 감지 및 저전력 작동과 고전력 변환기 비교 |
| 두께(t) | 't' 증가/감소 | 더 높은/낮은 공진 주파수; 더 낮은/높은 정전용량 | 고주파 작동과 저전압 작동 비교 |
| 종횡비(L/W) | L/W 비율 조정 | 벤딩 모드 형태 및 공진 주파수 | 진동 수확을 위한 최적화된 벤더 변위와 주파수 매칭 |
| 폴링 방향 | 직각 대 면에 평행 | 두께 모드(d₃₃) 대 전단 모드(d₁₅) | 피스톤 유사 모션(액추에이터) 대 측면 변위(특수 위치 지정) |
맞춤형 직사각형 피에조 플레이트로 변형된 애플리케이션
직사각형을 정밀하게 설계하는 능력 피에조 플레이트 표준 구성요소가 부족한 애플리케이션에서 성능 혁신을 가능하게 합니다. 맞춤화는 압전 기술을 제어된 실험실 환경에서 현실 세계의 까다로운 조건으로 옮겨 신뢰성과 생존 가능성을 보장하는 열쇠입니다.
정밀 작동
나노미터 미만 해상도의 모션 제어가 필요한 애플리케이션에서는 맞춤형 직사각형 플레이트가 중요합니다.
- 광학 및 과학 기기: 직사각형 피에조 액추에이터는 정확하고 반복 가능한 움직임이 중요한 망원경, 현미경 및 광섬유 정렬 시스템에서 거울과 렌즈의 미세 위치 지정에 사용됩니다.
- 산업 자동화: 빠른 응답 솔레노이드인 직사각형 플레이트는 기존 전자기 솔레노이드의 속도를 훨씬 초과하는 마이크로초 응답 시간으로 유압 밸브를 제어할 수 있습니다. 또한 의료 기기 및 정밀 제조용 마이크로 도징 펌프에도 사용되어 정확한 양의 유체를 공급합니다.
- 스택 및 스트라이프 액추에이터: 직사각형 플레이트는 고하중 스택 액츄에이터(힘을 증가시키기 위해 플레이트가 겹쳐진 곳)와 고변위 스트라이프 또는 벤더 액츄에이터(두 개의 접착 플레이트가 전압 적용 시 휘어지는 곳) 모두를 위한 기본 빌딩 블록입니다.
고급 감지 및 모니터링
직사각형 플레이트의 방향 감도는 다양한 진단 및 모니터링 작업에 탁월한 센서입니다.
- 구조적 상태 모니터링(SHM): 교량 및 건물과 같은 토목 공학 구조물에 내장되거나 결합된 직사각형 피에조 플레이트는 응력, 변형 또는 균열 형성을 나타내는 기계적 임피던스의 변화를 감지하여 구조적 결함에 대한 조기 경고 시스템을 제공할 수 있습니다.
- 비파괴 테스트 (NDT): 직사각형 플레이트의 타일 배열은 초음파를 생성 및 수신하여 항공우주 및 제조 분야의 재료를 검사하고 구성 요소를 손상시키지 않고 내부 결함을 감지합니다.
- 진동 분석: 자동차 및 항공우주 공학에서는 직사각형 피에조 센서를 사용하여 엔진 및 회전 기계의 상태를 모니터링합니다. 예를 들어, 터보 기계 블레이드에 사용하여 높은 원심 하중 하에서 진동을 측정하고 잠재적인 고장이 발생하기 전에 예측할 수 있습니다.
고출력 초음파 및 에너지 수확
강력한 전력 처리 또는 효율적인 에너지 변환이 필요한 응용 분야의 경우 맞춤형 직사각형 플레이트는 상당한 이점을 제공합니다.
- 고출력 초음파: 산업 분야에서 초음파 세척 탱크, 대형 직사각형 변환기 디스크 배열보다 더 균일하고 강력한 음장을 생성하여 더 효과적이고 일관된 청소가 가능합니다. 또한 고출력 초음파 용접 응용 분야에도 사용됩니다.
- 에너지 수확: A 직사각형 압전판 기계나 구조물의 주변 기계적 진동을 사용 가능한 전기 에너지로 변환하는 소형 발전기로 설계할 수 있습니다. 이 기술은 사물 인터넷(IoT)용 자가 전력 무선 센서를 구현하는 핵심 요소로, 원격 위치나 접근할 수 없는 위치에서 배터리가 필요하지 않습니다.
성능을 위한 파트너십: Yujie Piezo 사용자 정의 프레임워크
맞춤형의 잠재력을 최대한 활용 피에조 플레이트 단지 사양서 그 이상이 필요합니다. 이를 위해서는 전체 생산 라이프사이클에 걸쳐 심층적인 전문 지식을 보유한 제조업체와의 파트너십이 필요합니다. 수직적으로 통합된 파트너는 공급망의 위험을 제거하고 원자재부터 최종 제품까지 성능을 문서화할 수 있습니다.
개념에서 구성 요소까지: 협업 OEM 프로세스
이상적인 참여 모델은 협업 모델입니다. 이는 엔지니어가 고객과 직접 협력하여 애플리케이션의 시스템 수준 요구 사항을 이해하는 심층적인 기술 상담으로 시작됩니다. 이 파트너십은 설계 및 엔지니어링 단계 전반에 걸쳐 지속되어 최종 구성 요소가 자체적으로 최적화되는 것이 아니라 더 큰 어셈블리의 일부로 최적화되도록 보장합니다. 프로세스 전반에 걸친 포괄적인 기술 문서와 샘플 가용성은 진정한 OEM 파트너의 특징입니다.
신뢰할 수 있는 제조 우수성
세계적 수준의 성능을 위해서는 엄격한 제조가 필요합니다. 여기에는 프로토타입 제작과 대량 생산(월 200,000개 이상의 세라믹 칩)을 모두 처리할 수 있는 품질 관리 시설이 포함됩니다. 제조 공정 자체는 모든 단계에서 정확성을 요구하는 다단계 여정입니다.
- 분말 준비: 균일한 밀도를 보장하기 위해 균질한 과립을 생성합니다.
- 소결: 최종 세라믹 미세구조를 형성하기 위한 중요한 고온 소성 단계입니다.
- 가공 및 랩핑: 엄격한 치수 공차를 달성하기 위해 고급 기술을 사용합니다.
- 전기 도금: 균일하고 내구성이 뛰어난 금속 전극을 적용합니다.
- 편광(폴링): 압전 특성을 유도하는 마지막 중요한 단계입니다.
각 단계의 엄격한 품질 보증 프로토콜은 수십 년간의 엔지니어링 전문 지식을 바탕으로 탁월한 배치 간 일관성을 보장합니다.
검증 가능한 성능 지표 제공
결국 성과는 데이터로 측정됩니다. 전문 제조업체는 물질적 이점을 고객의 장치에 대한 검증 가능한 이점으로 전환할 수 있습니다. 예를 들어, 0.004만큼 낮은 초저 유전 손실(tan δ)은 고전력 장치에서 탁월한 에너지 효율성과 최소한의 폐열 발생으로 직접적으로 해석됩니다. 마찬가지로, 최대 950 pC/N에 달하는 우수한 전단 변형률 반응(d₁₅)은 가장 까다로운 감지 및 작동 응용 분야에 필요한 탁월한 감도와 정밀 반응을 제공합니다. 신뢰성과 일관성에 대한 이러한 약속은 성공적인 파트너십의 기초입니다.
결론: 귀하의 비전은 정밀하게 설계되었습니다.
현대 엔지니어링에서 획기적인 성능을 달성하려면 표준 구성요소의 한계를 뛰어넘는 것이 필요합니다. 사용자 정의 직사각형 피에조 플레이트 은 단순한 구성 요소를 기본 설계 도구로 변환하는 이 혁신의 핵심 원동력입니다. 형상, 재료 및 구성은 사소한 세부 사항이 아니라 엔지니어가 작동, 감지 및 에너지 변환과 관련된 가장 복잡한 문제를 해결하는 데 사용할 수 있는 강력한 수단입니다. 표준 시스템에서 특별한 시스템으로 가는 길은 단순히 선택되는 것이 아니라 해당 작업에 맞게 세심하게 설계된 구성 요소로 구성됩니다.
표준 구성 요소는 표준 결과를 제공합니다. 특별한 것을 달성하려면 특정 비전에 맞게 설계된 구성 요소가 필요합니다. 지금 Yujie 엔지니어링 팀에 문의하세요. 귀하의 애플리케이션에 대해 논의하고 함께 놀라운 것을 구축해 봅시다.
당사의 포괄적인 제품군을 살펴보십시오. 직사각형 압전판또는 다음을 포함한 기타 정밀 부품을 찾아보세요. 압전 디스크, 압전 링그리고 압전 튜브 당신의 다음 혁신을 위해.
