EV 배터리 제조 시 이중 시트 감지

경영진 요약

전 세계가 전기화로 전환하면서 배터리 제조 방식이 바뀌었습니다. 전기차 생산 규모가 커짐에 따라 배터리 셀 라인은 얇은 전극 재료를 고속으로 가공하고 결함에 대한 허용 오차가 더욱 엄격해집니다. 전극 제조에서 중요한 예외 중 하나는 이중 전극 포일의 부주의한 공급입니다. 이는 감지 및 제어되지 않을 경우 장비 위험, 스크랩 및 다운스트림 셀 품질 문제를 일으킬 수 있습니다.

이 가이드에서는 다음의 역할을 설명합니다. 이중 시트 감지 전극 제조 공정의 시스템. 이중 공급과 관련된 기계적 및 전기화학적 위험, 캘린더링 및 셀 조립 장비의 취약성, 센서 기술의 중요성을 조사합니다. 이 논의의 핵심은 초음파 감지 기술, 특히 MDC 이중 시트 감지 센서 제공: Yujie Piezo 기술이는 마이크로미터 두께의 양극 및 음극 포일의 단일, 이중 및 접합 층을 구별하는 데 도움이 됩니다. 이러한 센서를 통합함으로써 제조업체는 장비 보호 및 전극 취급을 위해 문서화된 제어 지점을 추가할 수 있습니다.

분석에서는 초음파 감쇠, 분리기 역학 및 전극 포일의 마찰전기 거동을 조사합니다. 또한 업계가 더 높은 에너지 밀도와 더 얇은 집전체를 추구함에 따라 비접촉 이중 시트 감지가 실용적인 제어 포인트가 될 수 있는 이유를 설명합니다. MDC 센서는 캘린더링, 스태킹 또는 기타 민감한 프로세스 단계 전에 문서화된 감지 동작이 필요한 팀을 위한 옵션 중 하나입니다.

1. 기가팩토리 패러다임: 규모, 속도, 무결점 필수 요건

1.1 배터리 제조의 진화

이중 시트 감지의 중요성을 이해하려면 먼저 현대 Gigafactory의 운영 복잡성을 이해해야 합니다. 리튬 이온 전지의 생산은 단순한 조립 작업이 아닙니다. 이는 기계적인 속도로 수행되는 화학 공학적 위업입니다. 일반적인 전극 제조 라인은 롤투롤(R2R) 기반으로 운영되며 종종 분당 50~100미터를 초과하는 속도로 금속 포일을 처리합니다. 이 라인은 EV 시장의 끝없는 수요를 충족하기 위해 하루 24시간 지속적으로 운영됩니다.

배터리 생산 초기에는 더 낮은 속도로 수동 검사나 더 간단한 광학 검사가 가능했습니다. 그러나 화석 연료와의 비용 동등성에 대한 현대적인 요구 사항으로 인해 제조업체는 처리량을 최대화하게 되었습니다. 이로 인해 더 넓은 웹, 더 빠른 롤러 및 훨씬 더 얇은 재료가 탄생했습니다. 양극용 구리와 음극용 알루미늄으로 구성된 전류 집전체의 두께는 고급 응용 분야에서 20μm에서 6μm 또는 심지어 4.5μm까지 감소했습니다.

이러한 재료 두께 감소는 양날의 검입니다. "사하중"을 줄여 배터리의 체적 에너지 밀도를 높이는 반면, 이러한 포일을 다루는 것은 기하급수적으로 더 어려워집니다. 포일이 얇을수록 주름이 생기고 찢어지며, 결정적으로 서로 달라붙는 경향이 있습니다. 두 개의 호일 층이 서로 접착되어 하나로 처리되는 "이중 시트" 현상은 고속 라인의 주요 실패 모드가 되었습니다.

1.2 수율과 공정 위험의 경제적 방정식

기가팩토리에서는 생산량이 가장 중요합니다. 1% 미만의 수율 감소도 연간 수백만 달러의 수익 손실로 이어질 수 있습니다. 그러나 "이중 시트" 이벤트의 비용은 단순한 폐기율을 넘어섭니다. 이는 두 가지 별개의 위험 범주를 소개합니다.

즉각적인 장비 손상: 이는 캘린더나 슬리터와 같은 정밀 간격 기계에 두 배 두께의 재료가 들어갈 때 발생합니다. 이로 인해 발생하는 손상에는 수리, 재보정 및 생산 중단 시간이 필요할 수 있습니다.
잠재적인 세포 품질 위험: 이는 이중 시트가 감지되지 않은 채 제조 과정을 통과하여 완성된 셀 내부에 들어갈 때 발생합니다. 이 결함은 셀 제조업체의 위험 통제 시 고려해야 하는 국지적인 스트레스 포인트를 생성할 수 있습니다.

업계의 반응은 프로세스의 여러 단계에서 "품질 게이트"를 구현하는 것이었습니다. 그만큼 이중 시트 감지기 은 이러한 게이트 중 하나로서 민감한 공정에 들어가는 전극 재료가 단일 레이어, 이중 레이어 또는 스플라이스 조건인지 여부를 확인하는 데 도움이 됩니다.

2. 전극의 해부학: 재료, 역학 및 취약성

2.1 전극의 구성

리튬 이온 배터리의 기본 구성 요소는 전극입니다. 활물질로 코팅된 금속박 집전체로 구성됩니다.

음극: 일반적으로 알루미늄 호일 기판을 사용합니다. 활물질은 리튬 금속 산화물(예: NMC, LFP 또는 LCO), 전도성 탄소 및 바인더(예: PVDF)의 페이스트입니다. 코팅된 음극의 총 두께는 100μm에서 200μm 사이일 수 있지만, 이중 시트 감지 부위인 포일 가장자리는 금속 그대로 남아 있습니다. 이해 압전재료 효과적인 감지 센서를 설계하는 데 필수적입니다.
양극: 흑연 또는 실리콘-흑연 혼합물로 코팅된 구리 호일 기판을 사용합니다. 구리는 알루미늄보다 밀도가 높고 전도성이 높아 검사 시스템에 다양한 과제를 안겨줍니다.

제조 공정에는 이 슬러리를 호일에 코팅하고 긴 오븐에서 건조하여 용매(NMP 또는 물)를 제거한 다음 압축하는 과정이 포함됩니다. 이 과정에서 포일은 풀고, 되감고, 쪼개지고, 쌓이는 작업을 여러 번 반복합니다. 각 취급 단계에는 정적 접착이나 기계적 맞물림의 위험이 있습니다.

2.2 구분선의 역할

양극과 음극 사이에는 폴리에틸렌(PE) 또는 폴리프로필렌(PP)으로 만들어진 다공성 막인 **분리막**이 끼워져 있습니다. 이 물질은 양극과 음극이 접촉하는 것을 방지하는 유일한 물리적 장벽입니다. 전기적으로 절연성이 있지만 리튬 이온은 투과성이 있습니다.

분리막은 일반적으로 약 12μm ~ 25μm 크기로 셀 구조에서 얇고 중요한 장벽입니다. 균일한 압력을 견디도록 설계되었지만 국부적인 점 하중이 문제가 될 수 있습니다. 전극 포일의 이중층과 같은 제조 결함으로 인해 셀 스택 내에서 딱딱한 덩어리가 생기거나 두께가 단계적으로 변하는 경우 분리막은 셀 제조업체가 평가해야 하는 국부적인 응력을 경험할 수 있습니다.

2.3 이중 시트가 발생하는 이유

이중 시트는 고속 자재 취급에서 알려진 프로세스 위험이기 때문에 "이유"를 이해하는 것이 중요합니다.

마찰전기 충전(정적): 폴리머 코팅 필름과 건식 분리막 재료를 풀면 정전기가 발생할 수 있습니다. 건식 배터리 생산 환경에서는 정전기가 쉽게 소멸되지 않아 인접한 호일 층이 서로 달라붙어 하나의 단단한 시트처럼 보일 수 있습니다.
진공 흡입 오류: 파우치 셀을 적층하는 데 사용되는 "픽 앤 플레이스" 작업에서 로봇은 진공 컵을 사용하여 개별 전극 시트를 들어 올립니다. 포일에 다공성이 약간 있거나 진공이 너무 강한 경우 흡입이 상단 시트를 통해 흘러나와 그 아래에 있는 두 번째 시트를 들어올릴 수 있습니다.
버 슬리팅: 전극의 넓은 마스터 롤이 더 좁은 스트립(도터 롤)으로 절단되면 절단 블레이드가 금속 가장자리에 미세한 버를 남길 수 있습니다. 이 버는 벨크로처럼 작동하여 레이어를 기계적으로 연결합니다. 도터 롤이 풀리면 버가 활성 레이어와 함께 기본 레이어를 위로 끌어당깁니다.
접합: 연속적으로 실행하려면 한 롤의 끝을 다음 롤의 시작 부분에 테이프로 붙입니다. 이 "접속"은 감지하고 관리해야 하는 의도적인 이중 시트 이벤트입니다.

3. 캘린더링 공정의 기계 손상 위험

이중 시트 사건으로 인해 가장 즉각적이고 재정적으로 고통스러운 결과 중 하나는 **캘린더링** 기계의 손상입니다. 이 섹션에서는 이러한 실패 모드의 메커니즘과 보호의 경제적 필요성을 자세히 설명합니다.

3.1 캘린더링 과정

캘린더링은 건조된 전극 코팅을 압축하여 에너지 밀도를 높이는 과정입니다. 코팅된 포일은 두 개의 거대한 역회전 강철 롤러 사이를 통과합니다. 이 롤러는 다공성 전극 구조를 정확한 목표 두께로 분쇄하기 위해 선 접촉 밀리미터당 1,000~3,000뉴턴 범위의 막대한 유압을 가합니다.

목표는 코팅의 다공성을 줄여(일반적으로 ~50%에서 ~30%로) 입자 간의 전기적 접촉을 좋게 하고 배터리 캔의 제한된 부피에 더 많은 활성 물질을 넣는 것입니다. 롤러 사이의 간격은 고정되어 있으며 마이크론 미만의 정밀도로 제어됩니다.

3.2 롤러 변형의 물리학

캘린더 롤러는 정밀하게 가공된 부품으로, 경화된 공구강이나 냉각 주철로 만들어지며 표면 마감이 거울처럼 빛납니다. 경도에도 불구하고 특정 탄성 변형 범위 내에서 작동하도록 설계되었습니다.

**이중 시트**가 캘린더 닙에 들어가면 틈에 들어가는 재료의 두께가 즉시 두 배로 늘어납니다.

시나리오: 단일 음극 시트의 두께는 150μm일 수 있습니다. 이중 시트의 두께는 300μm입니다.
반응: 롤러 간격을 유지하는 유압 시스템은 압력을 완화하기 위해 즉각적으로 반응할 수 없습니다. 결과적으로 접촉점의 응력은 기하급수적으로 증가합니다.
결과: 응력은 롤러 표면이나 전극 재료의 항복 강도를 초과합니다. 이로 인해 Brinelling- 롤러 표면의 영구적인 압입.

캘린더 롤러는 일단 찌그러지면 사용할 수 없게 됩니다. 찌그러짐은 기계를 통과하는 모든 후속 전극 호일 미터에 해당 결함을 각인합니다. 이러한 "주기적인 결함"은 리튬 도금 및 수지상 결정 성장의 주요 위치인 전극에 높은 지점을 생성합니다.

3.3 롤러 고장의 경제적 영향

캘린더링 단계의 이중 시트 이벤트 비용에는 여러 범주가 포함될 수 있습니다.

교체 비용: 정밀 캘린더 롤은 비용이 많이 들고 교체 리드 타임이 길 수 있습니다.
중단 시간: 롤 교체는 라인 정지, 가열 시스템 냉각, 롤 교체, 평행도 및 간격 정확도 재보정이 필요한 무거운 기계적 작업입니다.
자재 스크랩: 라인이 정지되기 전에 손상된 롤러에 의해 가공된 전극은 모두 폐기해야 합니다.

이러한 비용을 고려하여 Yujie MDC 더블 시트 센서 캘린더 입구가 추가 공정 제어 체크포인트를 제공하기 전에. 닙에 들어가기 전에 이중 시트를 감지함으로써 시스템은 라인 통합자가 정의한 기계 보호 논리를 지원할 수 있습니다. 센서는 정밀도에 의존합니다 압전 세라믹 부품 including 피에조 디스크 탐지를 위해.

4. 분리막 고장 및 열 위험 메커니즘

기계 손상에는 비용이 많이 들지만 다운스트림 셀 품질 위험도 중요합니다. 이중 시트 감지는 내부 단락 위험에 대한 프로세스 관련 요인을 줄이기 위한 제조업체의 광범위한 제어를 지원할 수 있습니다.

4.1 내부 단락의 메커니즘

섹션 2.2에 명시된 바와 같이 분리기는 중요한 안전 장벽입니다. 전극 호일의 이중 시트가 원통형 젤리 롤이든 프리즘 스택이든 셀에 통합되면 기하학적 이상 현상이 발생합니다.

로컬 압축: 이중 두께는 셀 케이스 내에 국부적으로 높은 압축 영역을 생성합니다.
분리막 응력: 이 압축으로 분리기가 압착됩니다. 시간이 지남에 따라 충전 주기 중 열팽창 및 수축(이온이 양극 안팎으로 이동할 때 배터리가 "호흡"함)으로 인해 분리막이 이 딱딱한 부분과 마찰하게 됩니다.
펑크: 결국, 전극의 거친 표면이나 이중 시트와 관련된 금속 버에 의해 분리막이 얇아지거나 구멍이 날 수 있습니다.

분리막이 파손되면 양극(음극)과 음극(양극)이 직접 전기 접촉하게 됩니다. 전자는 외부 부하를 우회하여 이 단락 회로를 통해 돌진합니다. 이러한 급속 방전은 강렬한 줄 가열($I^2R$)을 생성합니다.

4.2 열 폭주 및 HF 가스 방출

열 발생이 셀이 열을 발산할 수 있는 속도를 초과하면 온도가 통제할 수 없을 정도로 상승합니다.

분리막 붕괴: 약 130°C~150°C에서는 PE/PP 분리막이 녹아 수축하여 전극 면적이 더 많이 노출되고 단락이 악화됩니다.
음극 분해: 더 높은 온도(~180°C+)에서는 금속 산화물 음극이 분해되어 산소를 방출합니다.
연소 위험: 방출된 산소는 유기 전해질과 반응하여 심각한 남용이나 고장 조건에서 화재 위험을 초래할 수 있습니다.

전해질 분해는 화학 및 조건에 따라 불화수소(HF)를 포함한 위험한 가스를 방출할 수도 있습니다. 이것이 배터리 제조업체가 내부 단락 방지를 단일 센서 주장이 아닌 시스템 수준의 안전 및 품질 주제로 다루는 이유 중 하나입니다.

4.3 리튬 도금과 수상돌기

이중 시트는 또한 세포의 전기화학적 균형을 방해합니다. 두 배의 두께로 인해 생성된 "하드 스팟"은 국지적인 전류 밀도를 변경합니다. 압축률이 높은 영역에서는 흑연 양극으로의 리튬 이온 흐름이 방해받을 수 있습니다. 리튬 이온은 흑연 구조에 삽입(삽입)되는 대신 표면에 쌓여 금속 리튬 도금을 형성합니다. 후속 사이클에서 이 금속 리튬은 **수상돌기**라고 불리는 바늘 모양의 구조로 성장합니다. 이러한 수상돌기는 분리막 안쪽에서 바깥쪽으로 구멍을 뚫어 배터리가 공장에서 출고된 후에도 오랫동안 단락을 일으킬 수 있습니다.

제조업체는 이중 시트를 감지하고 거부함으로써 분리기 응력 및 다운스트림 셀 품질 문제와 관련된 공정 관련 위험 경로를 줄일 수 있습니다.

5. 감지 과학: 기존 센서가 실패하는 이유

위험을 고려할 때 안정적인 탐지가 중요합니다. 그러나 배터리 전극의 특정 재료 특성으로 인해 많은 일반 산업용 센서를 적용하기가 어렵습니다.

5.1 광센서의 고장

광학 센서(광전 눈)는 일반 자동화의 핵심입니다. 일반적으로 광선의 중단이나 반사를 감지하여 작동합니다.

정반사: 배터리 포일(구리 및 알루미늄)은 반짝이는 금속입니다. 그들은 거울처럼 행동합니다. 광학 센서가 호일에 빔을 비추면 빛이 수신기에서 완전히 반사되거나(거짓 "물체 없음" 신호 제공) 너무 강하게 반사되어 센서가 눈을 멀게 할 수 있습니다.
대비 문제: 활성 코팅은 일반적으로 칠흑색(탄소/흑연)이며 가장자리는 반짝이는 금속입니다. 광학 센서는 동일한 웹 내에서 이러한 극단적인 대비 범위를 처리하는 데 어려움을 겪습니다.
먼지 감도: 슬리팅 및 캘린더링 공정에서는 상당한 먼지가 발생합니다. 광학 렌즈는 이러한 미립자 물질로 인해 쉽게 가려지기 때문에 자주 청소해야 하고 잘못된 작동이 발생하기 쉽습니다.

5.2 정전용량형 센서의 한계

용량형 센서는 유전체장의 변화를 감지합니다. 액체나 플라스틱 감지에는 탁월하지만 얇은 금속 포일에는 어려움을 겪습니다.

전도도: 구리 및 알루미늄 호일의 높은 전도성은 종이 또는 플라스틱의 이중 시트 감지에 일반적으로 사용되는 용량성 필드 측정을 방해합니다.
접지: 신호는 포일이 기계에 얼마나 잘 접지되어 있는지에 따라 크게 영향을 받을 수 있으며, 롤러의 접촉 저항이 변함에 따라 결과가 일관되지 않을 수 있습니다.

5.3 초음파의 장점

초음파 기술은 다음 사항에 의존하기 때문에 이 응용 분야의 산업 표준으로 등장했습니다. sound, 빛이나 전자기가 아닙니다.

전송 물리학: 초음파 센서는 재료를 통해 고주파 음파를 보내는 방식으로 작동합니다.
단일 시트: 음파는 시트에 부딪혀 재료에 진동을 유발하고 이를 통해 이동한 다음 반대쪽에서 수신기로 다시 방사됩니다. 특정하고 보정된 양의 에너지가 수신됩니다.
더블 시트: 두 장의 시트가 있으면 필연적으로 그 사이에 미세한 공기층이 갇히게 됩니다(딱 붙어 있는 것처럼 보이더라도). 그러면 **고체-공기-고체** 인터페이스가 생성됩니다.
임피던스 불일치: 소리는 고체에서 공기로, 다시 고체로 잘 전달되지 않습니다. 음향 임피던스 불일치가 엄청납니다. 이 인터페이스는 사운드 장벽 역할을 하여 신호를 대폭 감쇠시킵니다. 수신기는 단일 시트에 비해 신호 진폭이 크게 떨어지는 것을 확인합니다.
재료 독립성: 초음파는 동일한 효능으로 블랙 카본, 반짝이는 구리 및 무광택 알루미늄을 관통합니다. 색상, 투명도 또는 주변 조명 조건의 영향을 받지 않습니다.

6. Yujie Piezo 기술: MDC 이중 시트 감지 센서

이러한 특정 과제를 해결하기 위해 Yujie Piezo 기술 다음을 개발했습니다. MDC 이중 시트 감지 센서는 열악한 산업 환경에서 높은 신뢰성의 감지를 위해 특별히 제작된 솔루션입니다.

6.1 제품 개요 및 사양

MDC 센서는 단일, 이중 및 누락된 시트를 감지하도록 설계된 투과형 초음파 시스템입니다. 제조업체의 데이터를 기반으로 시스템은 배터리 산업에 특별히 최적화된 매개변수로 설계되었습니다.

6.1.1 주파수 최적화: 400 kHz 장점

MDC 시리즈의 가장 중요한 사양 중 하나는 작동 주파수입니다. Yujie는 두 가지 기본 주파수 대역에서 시스템을 제공하며 **400 kHz**는 전극 제조를 위한 최고의 선택입니다.

왜 400 kHz인가요? 초음파 물리학에서는 주파수가 분해능을 결정합니다. 더 높은 주파수의 파동은 더 짧은 파장을 갖습니다. 두께가 10μm에 불과한 두 번째 포일 층의 존재를 감지하려면 센서에 해당 미세 구조와 상호 작용할 수 있을 만큼 짧은 파장의 파동이 필요합니다.
고해상도: 400 kHz 신호는 고급 양극에 사용되는 6μm 구리 호일과 같이 매우 얇은 재료의 이중층을 감지할 수 있습니다.
좁은 빔: 주파수가 높을수록 더 좁고 집중된 사운드 빔이 생성됩니다. 이를 통해 센서를 웹 가장자리에 더 가깝게 장착하거나 기계 프레임이나 롤러의 간섭 없이 좁은 공간에 장착할 수 있습니다.
255 kHz 옵션: Yujie는 255 kHz 버전도 제공합니다. 이 낮은 주파수는 더 높은 에너지 침투를 제공하며, 이는 전체 스택 두께가 더 큰 두꺼운 라미네이트, 판지 또는 다층 파우치 셀 포장 재료에 유용합니다.

6.1.2 주택 및 통합

MDC 센서는 다양한 기계 형상에 맞게 견고한 산업용 하우징으로 제공됩니다.

M18 원통형: Z-폴드 스태킹 기계 내부 또는 슬리터 블레이드 바로 앞과 같은 좁은 공간에 이상적인 컴팩트한 폼 팩터입니다.
M30 원통형: 더 큰 변환기 면을 지원하는 더 큰 하우징으로 감지 영역이 더 넓어지고 "플러터" 또는 수직 이동이 심한 웹에 대한 정렬이 더 쉬워졌습니다.
연결: 이 센서는 표준 M12 커넥터를 갖추고 있으며 PNP/NPN 스위칭 출력을 제공하므로 모든 표준 PLC(Siemens, Allen-Bradley, Mitsubishi 등)과의 플러그 앤 플레이 통합이 가능합니다.

6.1.3 재료의 다양성

MDC 시리즈는 다음을 감지하는 데 명시적으로 등급이 지정되었습니다. 종이, 금속, 라벨. 이 3가지 모드 기능은 매우 중요합니다.

금속: 구리 및 알루미늄의 높은 음향 임피던스에 최적화되었습니다.
종이/라벨: 스플라이스에 사용되는 마스킹 테이프 또는 운송 중 호일을 보호하기 위해 때때로 사용되는 종이 인터리브를 감지하는 데 유용합니다.
라벨/접합: 센서는 스플라이스 감지기 역할을 하여 스플라이스 테이프의 국부적인 두께 증가를 구별할 수 있습니다(섹션 10 참조).

6.2 핵심기술: 첨단 압전 세라믹

초음파 센서의 성능은 전기 에너지를 소리로 변환하는 구성 요소인 변환기의 품질에 따라 결정됩니다. Yujie Technology는 다음과 같은 주요 제조업체입니다. 피에조 세라믹 요소수직적 통합의 이점을 제공합니다.

MDC 센서는 특정 특성을 지닌 고성능 PZT(납 지르코네이트 티타네이트) 세라믹을 사용합니다.

높은 전기기계적 결합(Kp ≒ 0.42): 이 측정법은 세라믹이 전기를 기계적 진동으로 얼마나 효율적으로 변환하는지를 나타냅니다. Kp가 높다는 것은 MDC 센서가 과도한 열을 발생시키지 않고 강력한 음파 펄스를 생성하여 연중무휴 연속 작동 중에도 센서가 안정적이고 시원하게 유지된다는 것을 의미합니다.
낮은 임피던스(≤11–20Ω): 낮은 임피던스로 인해 세라믹 소자의 급속 충전 및 방전이 가능합니다. 이는 빠른 **응답 시간**을 의미합니다. 분당 100미터의 속도로 움직이는 배터리 라인에서 센서는 결함을 감지하고 결함이 임계 영역에 들어가기 전에 기계를 정지시키기 위해 밀리초 단위로 PLC 신호를 보내야 합니다. Yujie의 저임피던스 세라믹은 이러한 고속 스위칭을 가능하게 합니다.
열안정성: 배터리 건조 오븐과 캘린더는 상당한 열을 방출합니다. Yujie의 PZT-8 기반 설계는 높은 Qm(기계적 품질 계수)과 낮은 유전 손실을 위해 설계되어 주변 온도 변화에 따라 센서의 보정이 표류하지 않도록 보장합니다. 이는 생산성을 저하시키는 "오탐지"(단일 시트에 대한 라인 중지)를 방지합니다.

6.3 신호 평가 로직

MDC 센서에는 수신된 신호의 진폭을 평가하는 통합 마이크로프로세서가 포함되어 있습니다.

티치인: 사용자는 공백에 단일 시트를 놓고 "학습" 버튼을 누릅니다(또는 원격으로 트리거). 센서는 "1 레이어"에 대한 신호 강도를 기록합니다.
작동:
- 신호 > 티치 값(대략): 단일 시트(합격).
- 신호 << 티치 값: 이중 시트(실패/중지). 에어 갭은 엄청난 감쇠를 유발합니다.
- 신호 >> 티치 값(최대): 시트 없음(공기). 웹 파손 또는 롤의 끝을 나타냅니다.

이 논리는 오류 기본 시스템을 제공합니다. 센서에 오류가 발생하거나 케이블이 절단되면 신호가 0으로 떨어지고 정지 조건이 트리거됩니다.

7. 실행 전략: 전극선의 중요 관리 지점

제조 공정을 효과적으로 보호하려면 MDC 이중 시트 센서를 전략적으로 배포해야 합니다. 이는 "모든 경우에 적용되는" 솔루션이 아닙니다. 배치에 따라 기능이 결정됩니다.

7.1 제어점 1: 풀기와 접합(입력 게이트)

라인의 맨 처음에는 구리와 알루미늄의 원시 코일이 풀립니다.

위험: 롤이 풀리면서 포일이나 가장자리 버의 "끈적임"으로 인해 층이 달라붙을 수 있습니다. 또한 스플라이스(두 개의 롤이 결합되는 곳)가 여기에 입력됩니다.
MDC 애플리케이션: 센서는 풀리는 웹을 모니터링합니다.
목표:
1. 이중 급지 감지: 언와인더가 두 개의 레이어를 끌어당기면 라인을 즉시 중지하여 코팅 기계로 들어가는 것을 방지합니다(슬롯 다이 헤드가 엉망이 될 수 있음).
2. 스플라이스 감지: 스플라이스 테이프 위에 코팅을 "건너뛰기"하도록 코터에 신호를 보냅니다. 테이프 위에 코팅하면 나중에 전해질을 오염시킬 수 있는 지저분하고 불안정한 패치가 생성됩니다.

7.2 제어 지점 2: 사전 캘린더링(자산 보호기)

이는 섹션 3에 자세히 설명된 바와 같이 재정적으로 가장 중요한 위치입니다.

놓기: 센서는 캘린더 닙 입구의 100mm에서 300mm 상류에 장착되어야 합니다.
MDC 애플리케이션: 지속적인 고속 모니터링.
목표: 자산 보호. 센서는 캘린더 드라이브의 비상 정지 회로에 연결되어 있습니다. 이중 시트가 감지되면 이중 두께가 강철 실린더에 영향을 미치기 전에 롤러가 정지되거나 갑자기 열립니다.
요구사항: 여기서는 초고속 응답 시간이 매우 중요합니다. MDC의 고주파 처리는 시스템의 기계적 관성을 극복하기 위해 정지 신호가 적시에 전송되도록 보장합니다.

7.3 제어 포인트 3: 다이 커팅 및 스태킹(안전문)

파우치 셀 제조에서 연속 롤은 개별 시트(예: A4 크기)로 절단되어 적층됩니다(양극-분리막-음극-분리막).

위험: 이러한 시트를 이동하는 데 사용되는 진공 그리퍼는 한 번에 두 장의 시트를 집어 올리는 경향이 있습니다("이중 선택").
MDC 애플리케이션: 센서는 로봇 팔이나 시트가 통과하는 고정 검증 스테이션에 장착되는 경우가 많습니다.
목표: 화재 예방. 이것이 최후의 방어선이다. 이중 시트가 여기를 통과하면 셀 안으로 들어갑니다. MDC 센서는 스택에 배치된 모든 단일 레이어가 싱글톤으로 확인되도록 보장합니다.
완성: M18 하우징은 스태킹 셀의 혼잡한 특성으로 인해 여기에 이상적입니다.

8. 고급 응용 분야: 접속 감지 및 추적성

"이중 시트 감지"라는 용어는 오류 방지를 의미하지만 이 기술은 **스플라이스 감지** 형태의 공정 제어에도 똑같이 중요합니다.

8.1 스플라이스 챌린지

연속 제조에서는 롤 교체를 중단하는 것은 비효율적입니다. 제조업체는 "플라잉 스플라이서(Flying Splicers)"를 사용하여 이전 롤의 끝 부분을 새 롤의 시작 부분에 테이프로 붙입니다. 이 접합은 포일 A + 테이프 + 포일 B(겹침) + 테이프로 구성됩니다. 다층 스택입니다. 이 접합부는 완성된 배터리로 끝나서는 **안 됩니다**. 테이프로 인해 전기적으로 절연성이 있고 기계적으로 두껍습니다.

8.2 스플라이스 감지기로서의 MDC

Yujie MDC 센서는 스플라이스 테이프와 겹침으로 인해 발생하는 신호 진폭의 급격한 변화를 식별하여 스플라이스 감지기 역할을 합니다.

추적성: MDC는 접속을 감지하면 MES(Manufacturing Execution System)에 신호를 보냅니다. 시스템은 접합의 정확한 위치(미터 수)를 기록합니다.
배제: 시스템은 웹의 이 섹션에 사실상 "태그"를 붙입니다. 다운스트림의 절단 또는 슬리팅 스테이션에서 기계는 이 태그를 기반으로 한 스플라이스를 포함하는 몇 미터의 전극을 자동으로 거부합니다.
능률: 이 자동 감지를 통해 작업자는 스플라이스를 수동으로 관찰하거나 라인을 절단하기 위해 중지해야 할 필요가 없어져 OEE(전체 장비 효율성)가 크게 향상됩니다.

9. 통합 모범 사례: 환경 문제 극복

배터리 공장에 초음파 센서를 배치하려면 환경 세부 사항에 주의를 기울여야 합니다.

9.1 웹 플러터 및 안정화

고속으로 움직이는 포일 웹은 수직으로 진동하거나 "펄럭이는" 경우가 많습니다. 이로 인해 포일과 센서 헤드 사이의 거리가 변경되어 잠재적으로 신호에 영향을 줄 수 있습니다.

해결책: 웹이 가장 안정적인 가이드 롤러 가까이에 MDC 센서를 장착하십시오.
유지에 디자인: 400 kHz 빔은 상대적으로 초점이 맞춰져 있지만 사용자는 통과선이 중앙에 있는지 확인해야 합니다. 얼굴이 더 큰 M30 하우징은 M18보다 약간의 흔들림을 더 잘 견딜 수 있습니다.

9.2 건조실 환경

배터리 조립은 이슬점이 -40°C 미만인 건조한 실내에서 이루어집니다.

음향학: 소리의 속도와 공기 중 소리의 감쇠는 습도에 따라 달라집니다.
유지에 디자인: MDC 센서에는 식물의 열 변동을 처리하기 위한 온도 보상 기능이 장착되어 있지만 Yujie 피에조 요소의 고유한 안정성으로 인해 뼈가 건조한 환경에서도 안정적인 작동이 보장됩니다.

9.3 전자기 간섭(EMI)

배터리 공장에는 고출력 서보 모터, 용접 장비, 코로나 처리 장치가 가득하며 모두 전기적 소음을 발생시킵니다.

해결책: 센서 연결에는 차폐 케이블을 사용하십시오.
유지에 디자인: MDC 센서 전자 장치는 산업용 등급 금속(니켈 도금 황동) 또는 차폐 플라스틱 하우징에 내장되어 EMI를 거부하므로 스위치 신호가 깨끗하고 안정적입니다.

10. 경제적 정당성: ROI 분석

현장에서 센서 비용을 폐기, 기계 수리, 재시작 시간 및 검증 위험 비용과 비교할 때 이중 시트 보호 설치를 정당화하기가 더 쉽습니다.

비용 범주	Description	추정 방법
예방 비용	유지 MDC 센서	공급업체 견적 및 통합 비용
직접 실패 비용	캘린더 롤러 교체	롤 교체, 서비스 및 교정 기록
간접 실패 비용	생산 중단 시간(24-48 시간)	라인값, 재시작 시간, 폐기, 노무 기록
책임비용	배터리 화재/리콜	완제품 셀 품질 및 리콜 위험 분석

위험의 비대칭성: 센서 비용은 무시할 수 있습니다. 종종 몇 분의 생산 시간 비용보다 적습니다. 대조적으로, 단일 장애 사건은 한 달 동안 라인의 수익성을 파괴하거나(기계 손상) 브랜드 명성을 영원히 파괴할 수 있습니다(화재 안전). 따라서 Yujie MDC 센서는 단순한 구성 요소가 아닙니다. 거의 무한한 지불 비율을 가진 보험 정책입니다.

11. 미래 전망: 차세대 배터리 제조

EV 산업이 **배터리 4.0**을 향해 나아가면서 센서의 역할도 진화할 것입니다.

11.1 더 얇은 포일 및 고체 상태

점점 더 얇은 포일(4μm)과 전고체 배터리용 리튬 금속 양극과 같은 신소재를 사용하는 추세입니다.

영향: 얇은 포일은 감지하기가 더 어렵습니다. 이로 인해 훨씬 더 높은 주파수의 초음파가 채택될 것입니다. Yujie는 압전 세라믹에 능숙하여 이러한 차세대 응용 분야를 위한 500kHz+ 센서를 개발하는 데 적합합니다.
솔리드 스테이트: 전고체 배터리에도 적층 공정이 남아 있다. 고체 전해질이나 리튬 금속의 이중층을 방지하는 필요성은 여전히 중요한 안전 점검으로 남아 있습니다.

11.2 데이터 기반 품질

미래는 단지 "Stop/Go" 전환이 아닙니다. 데이터입니다.

스마트 센서: 이중 시트 센서의 향후 반복에서는 아날로그 데이터 또는 IO-Link 정보를 출력하여 이중 시트의 존재뿐만 아니라 결합의 *품질* 또는 코팅의 *밀도*에 대한 실시간 피드백을 제공할 것입니다. 이 데이터는 AI 기반 프로세스 제어 모델에 공급되어 전체 라인을 최적화합니다.

12. 결론

전기 혁명의 거대 기계에서는 Yujie MDC 이중 시트 감지 센서 물리적으로는 작지만 운영상으로는 엄청난 역할을 합니다. 이는 기가팩토리의 수호자로서 우리의 미래를 움직이는 복잡한 기계, 그리고 더 중요하게는 전기 자동차를 만들고 운전하는 사람들의 삶을 보호합니다.

MDC 센서는 초음파 감쇠의 정밀한 물리학과 고성능 압전 세라믹의 우수한 재료를 활용하여 이중 전극 포일을 감지하는 문서화된 방법을 제공합니다. 이는 광학 및 용량성 센서의 한계를 극복하여 호일 색상, 광택 또는 전도성에 관계없이 작동하는 견고한 결함 기본 솔루션을 제공합니다.

공정 엔지니어, 공장 관리자, 안전 책임자에게 메시지는 분명합니다. 무결점(Zero Defects)은 슬로건이 아닙니다. 그것은 생존 요구 사항입니다. 전극 제조 분야에서 Zero Defects는 한 번에 시트 한 장만 기계에 투입되도록 하는 것부터 시작됩니다. Yujie MDC 시리즈는 레이어별로, 롤별로 롤별로 이러한 확신을 전달하여 전기 시대의 기반을 확보합니다.

기술 노트: MDC 이중 시트 감지 센서에 대한 자세한 제품 사양, 배선도 및 통합 가이드는 공식을 참조하십시오. Yujie Piezo 기술 제품 페이지. 더 자세한 내용이 필요하신가요? 심층 분석 보기 MDC 이중 시트 감지에 대한 확실한 가이드.

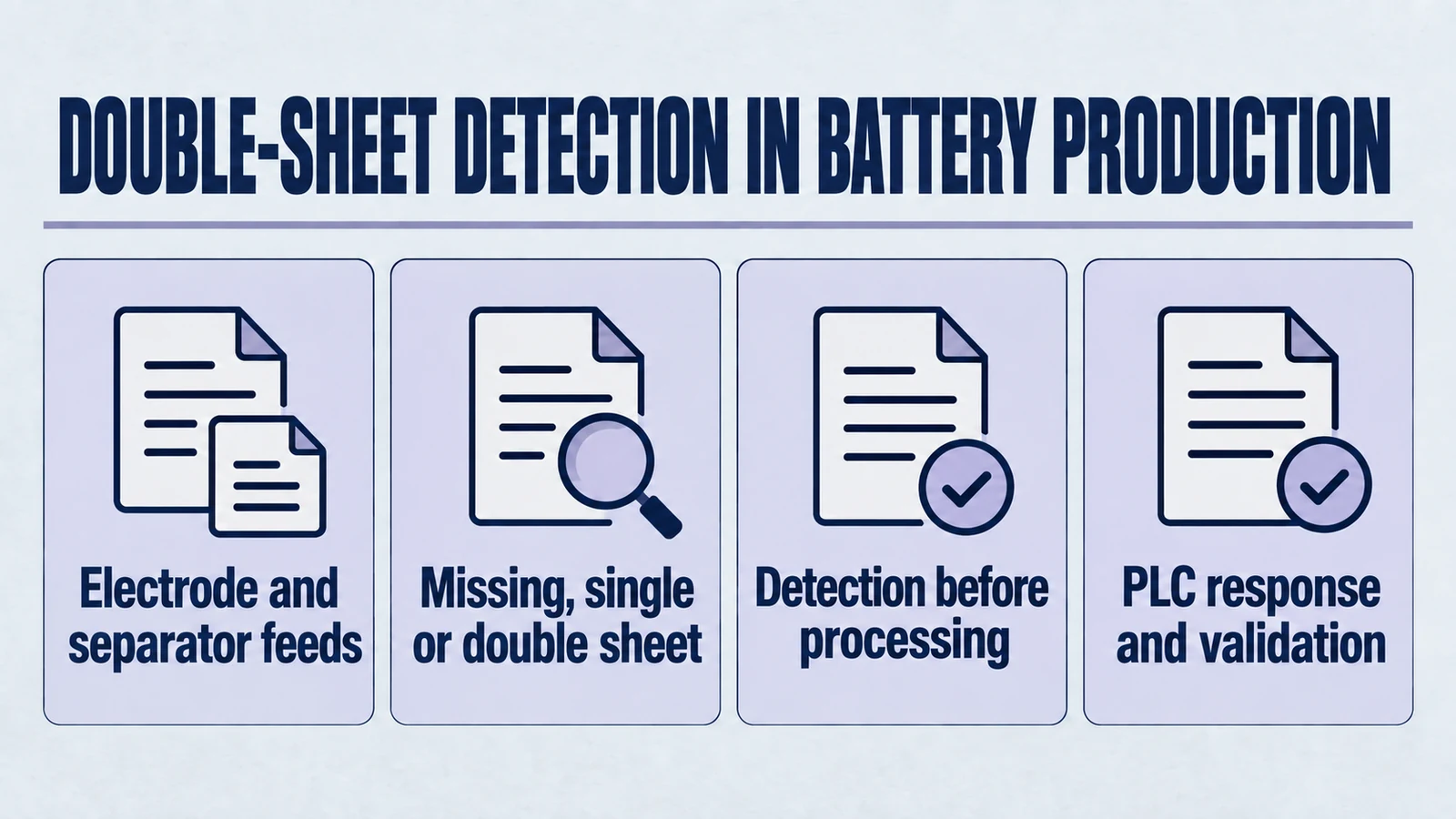

EV 배터리 제조에서 이중 시트 감지의 중요한 역할: 화재 및 기계 손상 예방을 위한 종합 가이드
