초음파 용접의 과학: 물리학, 응용 및 최적화
초음파 용접은 전자제품부터 자동차 제조까지 다양한 산업에서 널리 사용되는 최첨단 접합 기술입니다. 연소로 인해 발생하는 열이나 전기 저항에 의존하는 기존 용접 방법과 달리 초음파 용접은 고주파 기계적 진동 재료 사이에 고체 결합을 생성합니다. 이 기사에서는 physics 초음파 용접 뒤에는 다양한 응용및 전략 성능 최적화 — 엔지니어, 제조업체 및 기술 구매자가 이 기술을 선택하는 시기와 방법을 이해하도록 돕는 것을 목표로 합니다.
1. 초음파 용접의 물리학 이해
핵심적으로 초음파 용접은 변환하여 작동합니다. 전기 에너지를 고주파 기계적 진동으로 변환, 일반적으로 다음 범위에 있습니다. 20 kHz ~ 70 kHz. 이 프로세스에는 네 가지 주요 구성 요소가 포함됩니다.
- 전원 공급 장치 – 저주파 전기 에너지를 고주파 전력으로 변환합니다.
- 변환기(변환기) – 전기 신호를 기계적 진동으로 변환합니다.
- Booster – 이러한 진동의 진폭을 수정합니다.
- 혼(소노트로드) – 접합되는 재료에 진동을 직접 전달합니다.
혼이 압력을 받아 작업물을 함께 누르면, 마찰열 는 인터페이스에서 생성됩니다. 이 열은 국부적으로 발생하므로 일반적으로 열가소성 수지나 비철금속 등의 재료가 주변 부위를 손상시키지 않고 부드러워지거나 부분적으로 녹을 수 있습니다. 충전재나 접착제가 필요하지 않기 때문에 초음파 용접은 깨끗하고 정확하며 반복 가능한 결합.
주요 물리학 개념:
- 음향에너지 전달: 혼에서 가공물로 기계적 진동을 효율적으로 전달하는 것이 중요합니다.
- 계면 마찰: 진동으로 인해 미세한 마찰이 발생하여 국부적인 열이 발생합니다.
- 고체 접합: 금속에서는 완전히 녹지 않고 계면에서 원자 확산이 발생할 수 있습니다.
2. 초음파 용접의 응용
초음파 용착은 다재다능하여 산업 전반에 걸쳐 이상적인 솔루션입니다.
A. 전자제품 제조
- PCB 조립: 과도한 열 없이 섬세한 와이어를 부착합니다.
- 리튬이온 배터리 어셈블리: 집전체용 얇은 금속박을 용접합니다.
비. 자동차 산업
- 플라스틱 부품: 대시보드, 내부 패널 및 후드 아래 부품.
- 배선 하니스: 납땜 없이 내구성 있는 전기 연결을 생성합니다.
다. 의료기기
- 카테터 및 필터: 오염물질 유입 없이 멸균되고 정밀하게 접착됩니다.
- 수술 기구: 강도를 유지하면서 서로 다른 재료를 결합합니다.
디. 포장산업
- 블리스 터 팩 밀봉: 변조 방지 및 밀폐 씰.
- 식품 포장: 민감한 내용물을 보호하기 위한 무열 밀봉.
업계에서 초음파 용접을 선택하는 이유:
- Speed: 일반적인 용접은 1초 이내에 완료됩니다.
- 에너지 효율성: 기존 방법에 비해 전력 소비가 적습니다.
- Eco-Friendly: 접착제, 용제 또는 방출물이 없습니다.

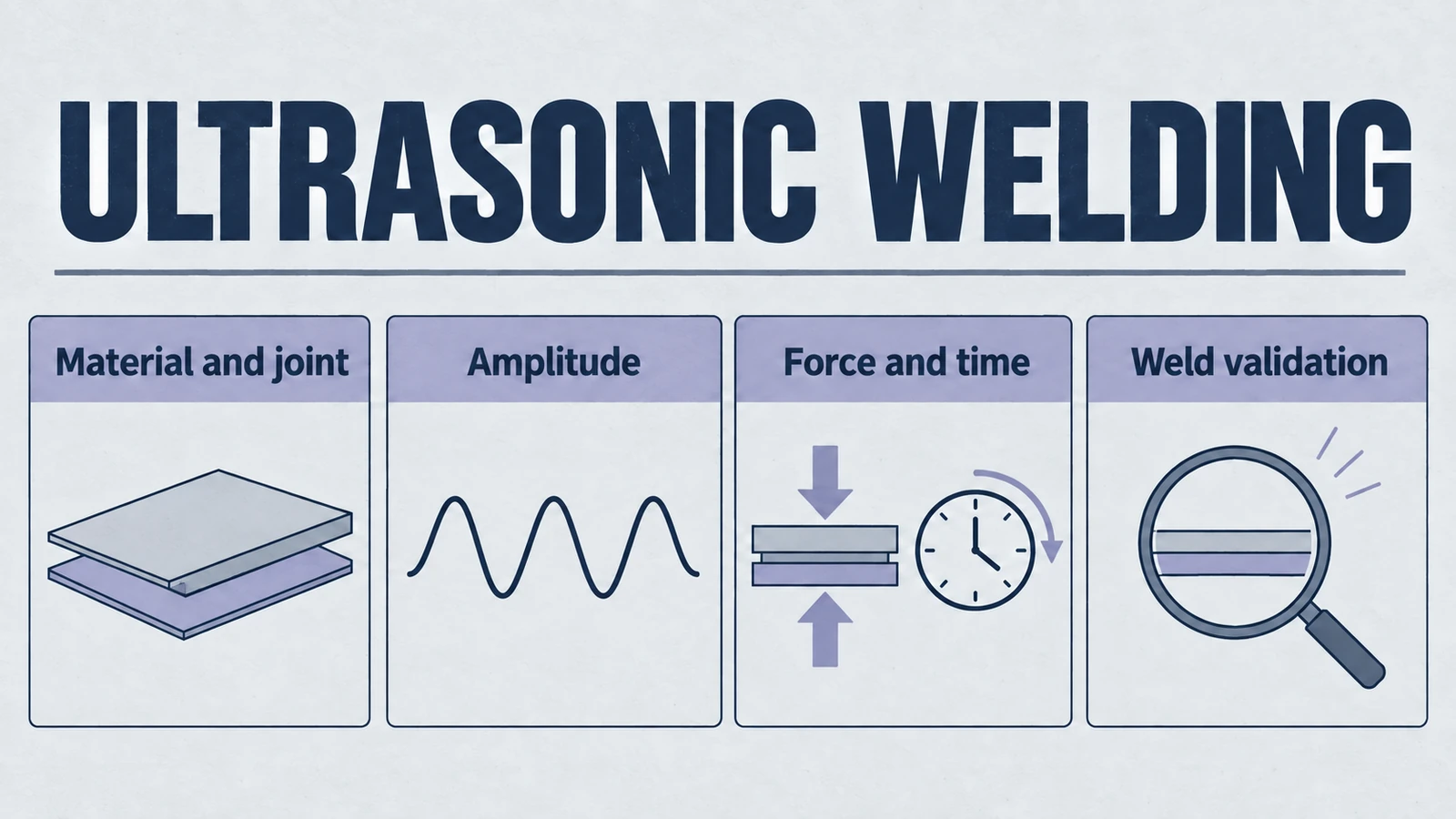

3. 초음파 용접을 위한 최적화 전략
고품질의 반복 가능한 초음파 용접을 달성하려면 주의가 필요합니다. 프로세스 최적화. 고려해야 할 주요 요소는 다음과 같습니다.
1. 재료 호환성
- Plastics: ABS 및 폴리카보네이트와 같은 비정질 폴리머는 초음파 용접에 잘 반응합니다.
- Metals: 알루미늄, 구리, 황동과 같은 비철금속이 이상적입니다.
- 고급 혼 디자인을 사용하지 않는 한 융점이 크게 다른 조합을 피하십시오.
2. 주파수 및 진폭 제어
- 낮은 주파수 (20–30 kHz)은 더 크고 두꺼운 부품에 더 좋습니다.
- 더 높은 주파수 (35–70 kHz) 섬세하고 작은 부품에 적합합니다.
- 용접 강도와 표면 미적 균형을 맞추기 위해 진폭을 미세 조정합니다.
3. 압력 및 용접 시간
- 압력을 너무 많이 가하면 부품이 변형될 수 있습니다. 너무 적으면 약한 결합이 발생합니다.
- 최적의 용접 시간은 과열과 재료 품질 저하를 방지합니다.
4. 혼 설계 및 유지 관리
- 혼 모양은 균일한 에너지 분포를 위해 부품 형상과 일치해야 합니다.
- 정기적인 점검을 통해 마모로 인한 성능 저하를 예방할 수 있습니다.
5. 품질 모니터링 및 테스트
- Use 비파괴 검사 (NDT) 초음파 검사 또는 인장 테스트와 같은 방법.
- 인라인 프로세스 모니터링을 구현하여 전력, 시간 및 변위를 추적합니다.
산업 응용 사례
- Automotive: 내부 패널, 배선 하네스, 센서 하우징을 사용합니다. 금속 용접 변환기.
- Electronics: 부품 조립, 배터리 탭, 케이블 접합 정밀 용접 변환기.
- 의료: 멸균포장, 카테터 조립, 필터용접을 이용한 플라스틱 용접 변환기.
- Packaging: 블리스터 밀봉, 튜브 끝, 변조 방지 클로저 산업용 용접 시스템.
4. 결론
업계가 지속적으로 추진함에 따라 생산 주기 단축, 환경 영향 감소, 제품 신뢰성 향상, 초음파 용접은 현대 제조 분야의 초석 기술이 되고 있습니다. 이해하는 엔지니어 및 의사 결정자 물리학, 응용 및 최적화 초음파 용접 뒤에 숨겨진 전략은 잠재력을 최대한 활용할 수 있는 위치에 있을 것입니다.
고려하고 계시다면 맞춤형 초음파 용접 솔루션 귀하의 생산 라인에 대해 맞춤형 혼 설계, 공정 최적화 및 품질 관리를 제공할 수 있는 숙련된 공급업체와 협력하면 투자 수익을 극대화할 수 있습니다.
귀하의 응용 분야에 대한 초음파 용접 타당성에 대해 알아보려면 기술 전문가에게 문의하세요 프로세스 평가 및 장비 권장 사항.
