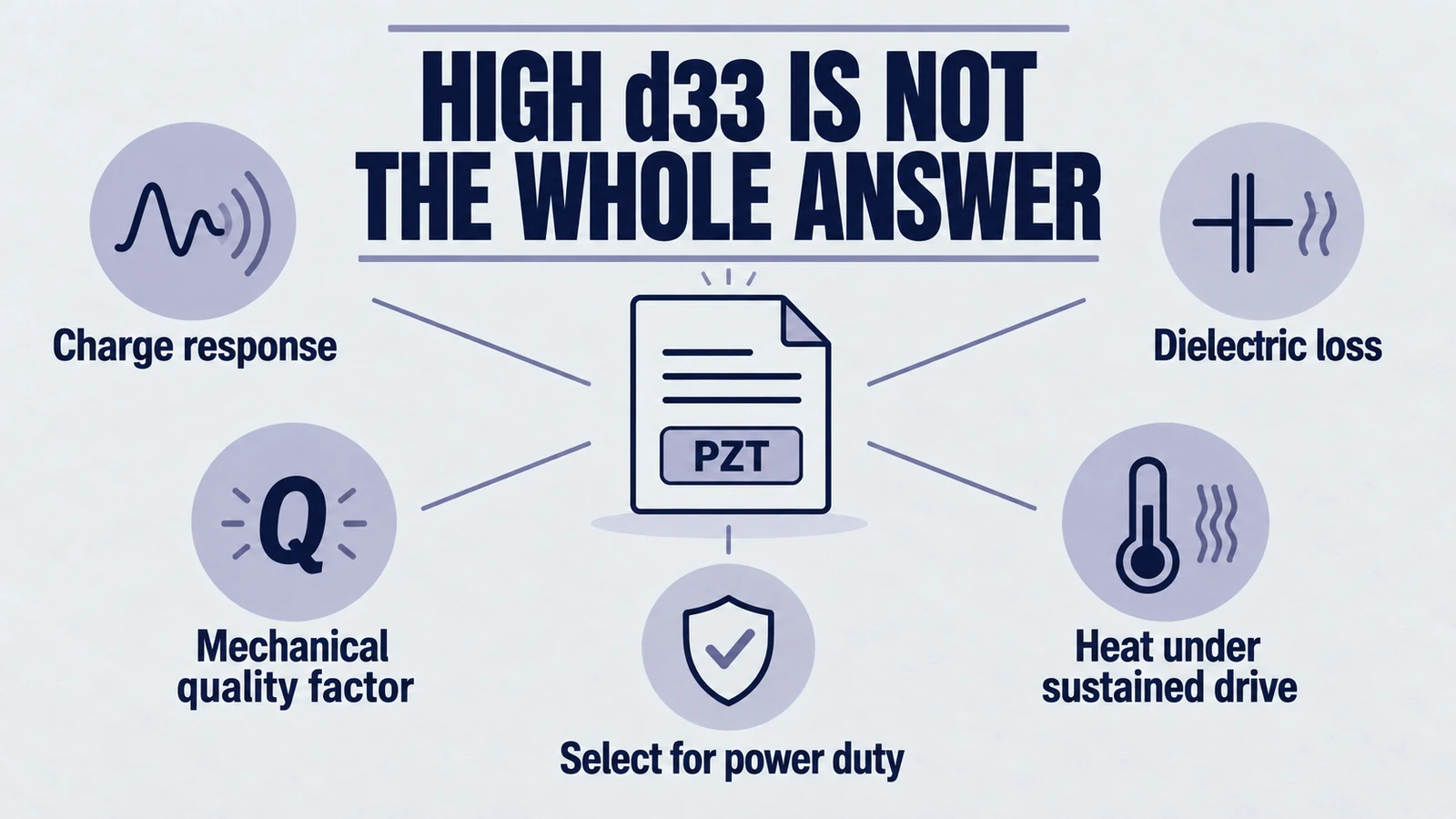

왜 높은 d33이 전력 초음파에서 항상 더 나은 것은 아닙니다.

1. 소개: 고전력 엔지니어링의 감도 역설

압전 공학에서는 특히 고출력 초음파, 일반적인 오해가 재료 선택에 영향을 미칠 수 있습니다. 오해는 압전 전하 계수가 다음과 같이 표시된다는 것입니다. 은 모든 응용 분야에서 변환기 성능의 기본 지표입니다. 수십 년 동안, 값(적용된 힘의 단위당 생성된 전하의 크기 또는 반대로 적용된 전기장 단위당 발생된 기계적 변형을 나타냄)은 데이터시트를 검토하는 엔지니어의 주요 경험적 방법으로 사용되었습니다. 숫자가 높을수록 동일한 전압에 대해 더 많은 변위가 있거나 동일한 압력에 대해 더 높은 감도를 직관적으로 나타냅니다. 센서, 수중청음기, 가속도계 및 정밀 마이크로 포지셔너와 같은 많은 저전력 응용 분야에서 이러한 직관은 사실입니다. 이러한 체제에서는 민감도가 주요 장점입니다.

그러나 엔지니어링 컨텍스트가 신호 처리에서 전력 전송으로 전환되는 경우, 특히 다음과 같은 애플리케이션에서 초음파 세척, 플라스틱 용접, 와이어 본딩, 원자화 및 초음파 화학 - 설계 목표에서 잠재적인 실패 모드로 전환됩니다. 고출력 초음파의 목적은 단순히 파동을 감지하거나 거울을 나노미터 단위로 이동시키는 것이 아닙니다. 이는 무거운 음향 부하에 대해 진폭이 수십 미크론에 달하는 대규모 기계적 진동을 생성하고 유지하는 것입니다. 이러한 혹독한 조건에서 세라믹에 높은 내구성을 부여하는 재료 특성은 , 특히 자벽 움직임의 용이성은 심각한 열 폭주, 임피던스 불안정 및 기계적 파손을 초래하는 바로 그 메커니즘이 됩니다.

고전력 변환기에 대한 "더 나은" 재료는 종이에 덜 민감한 것으로 나타나는 경우가 많습니다. 고전력 애플리케이션을 위한 업계 표준, PZT-8, 일반적으로 값( pC/N)은 고감도의 절반 이하입니다. PZT-5H ( pC/N)은 의료 영상 프로브에 사용됩니다. 초보 조달 관리자나 하급 엔지니어에게는 PZT-8를 선택하는 것이 성능 저하를 위한 선택으로 보일 수 있습니다. 현실적으로는 생존을 위한 선택이다.

이 가이드에서는 높은 이유를 설명합니다. 파워 초음파에서는 해로울 수 있습니다. 압전의 미세한 기원, 감도와 유전 손실의 관계, 열 발생의 열역학을 다룹니다. 또한 기계적 품질 계수()은 전력 응용 분야의 지배적인 매개변수가 되며 감도와 내구성의 균형을 맞추는 재료 선택에 대한 공학적 관점을 제공합니다.

2. 압전의 미세한 기원

고성능의 운영 한계를 이해하려면 재료를 사용하려면 먼저 계수 자체의 물리적 기원을 이해해야 합니다. 에서 관찰된 거시적 압전 반응 Lead Zirconate Titanate(PZT)와 같은 다결정 세라믹 는 단일한 물리적 현상이 아니라 두 가지 서로 다른 메커니즘, 즉 결정 격자의 내재적 기여와 도메인 벽의 움직임으로 인한 외적 기여의 중첩입니다.

2.1 본질적인 격자 기여

PZT의 기본 구성 요소는 페로브스카이트 단위 셀(). 강유전성 상태에서는 중앙 양이온(티타늄 또는 지르코늄)이 산소 팔면체의 기하학적 중심에서 옮겨집니다. 이 변위는 단위 셀 내에 영구 전기 쌍극자 모멘트를 생성합니다. 외부 전기장이 가해지면 이러한 하전 이온에 힘을 가하여 격자를 늘리고 쌍극자 모멘트를 수정합니다. 결정 격자의 이러한 탄성 왜곡은 압전성에 대한 본질적인 기여입니다.

고유 반응은 열역학적으로 안정적이고 선형성이 높으며 손실이 거의 없습니다. 격자는 뻣뻣한 스프링처럼 작용합니다. 변형되면 에너지를 저장하고 필드가 제거되면 거의 완전히 방출합니다. 그러나 순수하게 고유한 격자 왜곡을 통해 달성할 수 있는 변형의 크기는 유한하고 상대적으로 작습니다. PZT 세라믹이 이 본질적인 메커니즘에만 의존한다면, 값은 일반적으로 100~150pC/N 범위로 적당합니다. 상업용 "연질" 세라믹(600+ pC/N)에서 볼 수 있는 매우 높은 값은 격자 왜곡만으로는 설명할 수 없습니다. 이는 두 번째로 더욱 변동성이 큰 메커니즘인 외적 기여의 결과입니다.

2.2 외적 기여: 도메인 벽 역학

다결정 강유전체는 결정립으로 구성되며, 각 결정립 안에서 분극 방향이 균일한 영역을 도메인이라고 합니다. 이러한 도메인을 나누는 경계면은 도메인 벽으로 알려져 있습니다. PZT에서는 주로 다음이 해당됩니다. 벽(역평행 도메인 분리) 및 비-평행 도메인 벽(일반적으로 정사각형 단계 또는 / 능면체 단계에서).

전기장이 세라믹에 적용되면 잘못 정렬된 도메인을 희생시키면서 전기장과 정렬된 도메인이 성장하는 것이 에너지적으로 유리합니다. 이러한 성장은 도메인 벽의 측면 이동에 의해 이루어집니다. 비의 움직임 도메인 벽은 해당 스윕 볼륨에서 결정 격자의 방향을 효과적으로 변경하여 재료의 거시적 모양에 중요한 변화를 생성합니다. 이것이 외부 기여입니다.

"부드러운" 압전 재료(높은 ) 도메인 벽은 이동성이 뛰어납니다. 이는 작은 전기장에도 즉각적이고 크게 반응합니다. 이 이동성은 압전 효과를 위한 대규모 증폭기 역할을 합니다. 전체의 상당 부분(종종 실온에서 50% 이상)이 소프트 PZT에서는 이 도메인 벽 모션에서 비롯됩니다. 원자가 서로 늘어나서(본질적으로) 물질이 효과적으로 "부풀어오르는" 것이 아니라, 내부의 미세한 구조가 자기장에 맞춰 물리적으로 재배열되기 때문입니다.

2.3 이동성과 힘의 비양립성

여기에 엔지니어링 문제의 핵심이 있습니다. (도메인 벽 이동성)은 근본적으로 소산적입니다.

움직임에는 에너지가 필요합니다. 도메인 벽이 결정 격자를 휩쓸면서 마찰이 발생합니다. 이는 점 결함, 결정립 경계 및 전위와 상호 작용합니다. 이 상호 작용은 열을 발생시킵니다. 더욱이, 자벽 운동은 이력 현상입니다. 자기장이 증가함에 따라 벽이 취하는 경로는 자기장이 감소함에 따라 취하는 정확한 경로가 아닙니다. 이 히스테리시스 루프로 둘러싸인 영역은 사이클당 열로 손실된 에너지를 나타냅니다.

고전력 초음파 변환기에서 재료는 20 kHz ~ 100 kHz 범위의 주파수에서 고전압 AC 장에 노출됩니다. 도메인 벽의 이동성이 높은 경우(높은 ), 초당 수백만 번 앞뒤로 드래그됩니다. 이로 인해 엄청난 내부 마찰이 발생합니다. 재료를 "민감"(쉽게 영역 이동)하게 만드는 바로 그 특성 때문에 "손실"(높은 열 발생)이 발생합니다. 반대로, 낮은 손실로 높은 전력을 처리하는 재료의 경우 자벽이 움직이지 않도록 해야 합니다. "고정" 또는 "고정"해야 합니다. 이는 중요한 점은 외부 기여가 제거됨에 따라 유전 가열의 주요 원인이 제거된다는 것입니다. 이는 근본적인 절충점입니다. 민감도() 대 안정성().

3. 통제의 화학: 수용체 대 기증자 도핑

사이의 절충안 그리고 전력 처리는 자연의 무작위 속성이 아니라 PZT 공식의 신중하게 설계된 특성입니다. 세라믹은 도메인 벽 이동성을 제어하기 위해 결정 격자에 도입된 도펀트에 따라 "하드" 또는 "소프트"로 분류됩니다.

3.1 기증자 도핑: "소프트" 생성 PZT

높은 목표를 달성하려면 PZT-5H 또는 PZT-5A과 같은 재료에서 발견되는 값은 제조업체가 Donor Dopants를 사용합니다. 이들은 대체되는 호스트 이온보다 원자가가 높은 이온입니다.

• 예: 니오븀() 티타늄() 또는 지르코늄() B 사이트; 란탄() 리드 교체() A 사이트에 있습니다.
• 결함 메커니즘: 결정 격자의 전반적인 전기적 중성을 유지하기 위해 양의 공여체 전하를 도입하면 양이온 공석, 특히 납 공석이 생성됩니다().
• 현미경 효과: 납 공극은 결정 격자를 파괴하고 자벽 움직임을 방해하는 내부 응력 장을 감소시킵니다. 그들은 효과적으로 도메인의 "바퀴에 윤활유를 바릅니다". 그 결과 유전율이 매우 높은 물질이 탄생했습니다. , 높은 순응도.
• 권력에 대한 결과: 도메인이 매우 자유롭게 움직이기 때문에 재료는 큰 히스테리시스 루프와 높은 유전 손실을 나타냅니다. 고전력 구동 하에서 이러한 공극은 쉽게 디폴링을 촉진하여 재료를 열적, 전기적으로 불안정하게 만듭니다.

3.2 수용체 도핑: "하드" 생성 PZT

다음과 같은 고전력 애플리케이션의 경우 welding 및 세척, 제조업체는 억셉터 도펀트(Acceptor Dopants)를 사용합니다. 이 이온은 호스트 이온보다 원자가가 낮습니다.

• 예: 철 (), 망간( 또는 ) 또는 마그네슘() B 사이트에서 티타늄/지르코늄을 교체합니다.
• 결함 메커니즘: 수용체 이온의 전하 결핍을 보상하기 위해 격자는 산소 결손().
• 현미경 효과: 이것이 '단단함'의 핵심이다. 산소 결손은 높은 가공 온도에서는 이동성이 있지만 실온에서는 상대적으로 정적입니다. 그들은 수용체 이온과 결합하여 결함 쌍극자를 형성하는 경향이 있습니다.). 이러한 결함 쌍극자는 도메인 내에서 자발 분극 방향에 맞춰 정렬됩니다. 도메인 방향을 안정화하는 내부 "클램핑" 필드를 생성합니다.
• "고정" 효과: 외부 장이 자벽을 이동하려고 하면 결함 쌍극자가 앵커 역할을 합니다. 도메인 벽은 제자리에 "고정"되어 있습니다. 외부 장이 고정력을 깨뜨릴 만큼 크지 않으면 압전 변위에 기여할 수 없습니다.
• 권력에 대한 결과: 도메인 벽이 고정되어 있기 때문에 가 더 낮습니다(외적 기여가 억제됨). 그러나 내부 마찰은 대폭 감소합니다. 이 재료는 상당한 열을 발생시키지 않고 고전압에서 구동될 수 있으며 도메인 구조는 높은 기계적 응력 하에서도 안정적으로 유지됩니다. 이는 PZT-8과 같은 "하드" PZT의 정의입니다. PZT-4.

3.3 망간(Mn)의 역할

고급 고출력 제제에서는 망간을 특수 수용체 도펀트로 활용하는 경우가 많습니다. Mn은 여러 원자가 상태로 존재할 수 있기 때문에 독특합니다(). 이러한 다중 원자가는 격자의 자유 전자나 정공을 효과적으로 흡수하여 유전 손실을 더욱 줄이고 전기 저항을 증가시킵니다. Mn 도핑된 PZT-8는 산소 결손의 기계적 클램핑과 Mn 이온의 전자 절연을 결합하여 기계적 품질 계수().

4. 고장의 열역학: 손실 탄젠트

고출력 초음파에서 성능을 제한하는 요소는 달성 가능한 최대 변형(포화)인 경우가 거의 없습니다. 그것은 열이다. 열은 재료 특성을 저하시키고 공명 주파수를 이동시키며 궁극적으로 탈분극 또는 파손으로 이어집니다. 열 발생을 결정하는 매개 변수는 유전 손실 계수입니다. (tan delta)는 다음과 불가분하게 연결되어 있습니다. .

4.1 유전체 히스테리시스 및 발열

적용된 전기장 사이의 관계 () 및 결과적인 유전 변위() 강유전체에서는 이력 현상이 발생합니다. 로 둘러싸인 지역은 히스테리시스 루프는 사이클당 단위 부피당 열로 소산되는 에너지를 나타냅니다():

정현파 여기(sinusoidal excitation)에 대한 선형 근사에서 전력이 소산되었습니다() 세라믹 요소에서 다음과 같이 주어진다:

어디:

• 는 각주파수입니다.
• 는 RMS 구동 전압입니다.
• 는 변환기의 정전 용량입니다.
• 은 유전 소산 인자입니다.

이 방정식은 높은 위험을 드러냅니다. 재료. PZT-5H와 같은 연질 세라믹은 정전용량이 큽니다(유전율이 높기 때문에). ) 그리고 높음 (일반적으로 0.02 또는 2.0%). PZT-8와 같은 경질 세라믹은 정전용량이 더 낮습니다(낮은 ) 매우 낮음 (일반적으로 0.002 또는 0.2%).

비교 계산:

1000V RMS를 사용하여 40 kHz에서 구동되는 변환기를 생각해 보십시오.

• 부드러운 PZT(높음 ): . 세라믹 내부의 열로 인해 소산되는 전력은 상당합니다.
• 단단함 PZT (낮음 ): . 소비되는 전력은 약 10배 더 적습니다.

높은 것을 선택하는 엔지니어 재료가 실수로 변환기가 아닌 히터를 설계하고 있는 것입니다. 세라믹은 열전도율이 낮기 때문에 내부에서 발생하는 엄청난 열을 쉽게 제거할 수 없습니다. 세라믹 스택의 코어가 가열되어 열 구배가 생성되어 응력과 고장이 발생합니다.

4.2 열 폭주 및 피드백 루프

손실 계수의 온도 의존성으로 인해 상황이 악화됩니다. 부드럽고 높은 재료, 는 일정하지 않습니다. 온도에 따라 증가합니다. 변환기가 작동하고 자체 가열됨에 따라 증가하여 더 많은 열이 발생하고 온도가 더 높아집니다. 이는 열폭주로 알려진 포지티브 피드백 루프입니다.

또한, 온도가 상승함에 따라 세라믹의 기계적 강성(영률)이 감소합니다. 이로 인해 변환기의 공진 주파수가 아래쪽으로 표류하게 됩니다. 초음파 발생기가 이러한 빠른 주파수 이동을 추적할 수 없으면 시스템 임피던스가 불일치하고 효율성이 급락하며 초과 에너지가 열로 드라이버 트랜지스터나 변환기 자체에 방출됩니다.

경질 세라믹(PZT-8)은 훨씬 더 평탄한 반응을 나타냅니다. 대 온도. 그들은 열적으로 안정적입니다. 워밍업 중에도 폭주 사이클에 들어가지 않으므로 정교한 냉각 시스템 없이도 높은 듀티 사이클에서 안정적으로 작동할 수 있습니다.

5. 전력 매개변수: 기계적 품질 계수()

While 센서의 주요 성능 지수인 기계적 품질 계수()은 전력 초음파의 지배적인 매개변수입니다. 는 시스템의 감쇠를 측정하는 무차원 측정값입니다. 특히 재료가 공진 시 기계적 에너지를 얼마나 효율적으로 저장하고 방출할 수 있는지를 나타냅니다.

5.1 정의 공명의 맥락에서

공진 시스템에서 진동 진폭은 입력 힘(이와 관련됨)에 의해서만 결정되지 않습니다. ), 그러나 공진의 배율은 다음과 같습니다. .

이 관계는 우선순위의 오류를 드러냅니다. .

• 소프트 PZT: High (~600) 그러나 매우 낮음 (~70). 제품은 42,000에 비례합니다.
• 하드 PZT: Low (~225) 그러나 매우 높음 (~1000). 제품은 225,000에 비례합니다.

"단단한" 재료의 압전 전하 계수는 절반 미만이지만 낮은 감쇠로 공진하는 능력으로 인해 이론적인 진동 잠재력 측면에서 총 시스템 출력이 5배 이상 높아집니다. 전력 초음파에서는 공진을 이용해 캐비테이션이나 용접에 필요한 높은 진폭을 생성합니다. DC 전압 하에서 크게 변형되는 재료는 필요하지 않습니다. AC 공진에서 효율적으로 "울리는" 재료가 필요합니다.

5.2 역관계: vs.

근본적인 재료 과학 상충관계가 있습니다. 동시에 최대화하는 것은 물리적으로 불가능합니다. 및 표준 PZT 세라믹에서.

• High 쉬운 도메인 벽 모션(소프트)이 필요합니다.
• High 클램핑된 도메인 벽이 필요합니다(하드).

느슨하고 이동 가능한 도메인 벽(감도용)과 견고하고 무손실 도메인 벽(공명용)을 동시에 가질 수는 없습니다. 이 역관계는 Soft PZT가 "High"를 차지하는 재료 특성 차트에 시각적으로 표시됩니다. / Low " 사분면과 Hard PZT이 "낮음"을 차지합니다. / High " 사분면. "세미 하드" PZT-4과 같이 이 간격을 메우려는 시도는 규칙 위반이 아니라 타협을 나타냅니다.

5.3 대신호 동작 및 Degradation

다음에 대한 데이터시트 값 일반적으로 매우 낮은 신호(1V)에서 측정됩니다. 그러나 변환기는 수백 또는 수천 볼트에서 작동합니다. 중요하면서도 종종 간과되는 행동은 다음과 같습니다. 드라이브 레벨이 증가함에 따라 성능이 저하됩니다.

소프트 PZT에서는 전기장이 증가함에 따라 빠르게 붕괴됩니다. 데이터시트가 포함된 재료 70개 중 1개로 떨어질 수 있음 전력 상태에서는 10 또는 20입니다. 이 소재는 본질적으로 충격 흡수 장치가 되어 진동을 감쇠시킵니다.

하드 PZT(특히 PZT-8)에서는 특정 임계 속도까지 매우 안정적입니다. 무거운 드라이브에서도 높은 Q 특성을 유지합니다. 이 "대신호 안정성"은 진정한 파워 세라믹의 특징이며, 겉모습만 보면 전혀 보이지 않습니다. 또는 소신호 매개변수.

6. 실패 모드: 연질 세라믹이 단단한 응용 분야를 만날 때

높은 사용 전력 응용 분야의 세라믹에는 엔지니어가 식별할 수 있어야 하는 몇 가지 특정 오류 모드가 발생합니다. 이는 무작위 결함이 아니라 위에서 논의한 물리학의 예측 가능한 결과입니다.

6.1 임피던스 강하 및 발생기 과부하

공진 시 변환기의 전기 임피던스()는 다음과 반비례합니다. :

높은 결과적으로 낮은 공진 임피던스가 발생하며 이는 발전기에서 전류를 끌어오는 데 바람직합니다. 그러나 연질 세라믹을 사용하면 낮은 는 공진 시 임피던스가 높게 유지됨을 의미합니다. 발전기는 전류를 변환기로 밀어넣는 데 어려움을 겪습니다. 이를 보상하기 위해 작업자는 전압을 높일 수 있습니다.

부드러운 세라믹은 가열되면 그 특성이 변합니다. 임피던스 곡선이 평탄해지며(대역폭이 증가) 날카로운 공명 피크가 사라집니다. 발전기의 주파수 잠금이 해제되어 불규칙한 작동이 발생합니다. 극단적인 경우, 임피던스의 급격한 변화로 인해 발생기의 출력 트랜지스터가 파괴되는 전압 스파이크가 발생할 수 있습니다.

6.2 스트레스 탈분극

초음파 변환기는 일반적으로 BLT(Bolt-Clamped Langevin Transducer)로 구성됩니다. 세라믹은 중앙 볼트에 의해 금속 후면 매스와 전면 혼 사이에서 압축됩니다. 이 프리스트레스(종종 30-50MPa)는 진동 주기의 음의 절반 동안 세라믹이 장력을 받는 것을 방지하는 데 필요합니다.

High 세라믹은 기계적으로 "부드럽습니다"(보다 규정 준수). 높은 정적 프리스트레스 및 중첩된 동적 응력 하에서 소프트 PZT의 도메인 방향은 불안정합니다. 기계적 응력은 도메인 재배향을 강제하여 시간이 지남에 따라 세라믹을 효과적으로 떨어뜨릴 수 있습니다. 이는 응력 탈분극 또는 기계적 노화로 알려져 있습니다. 전기 연결이 양호하더라도 변환기의 전력 출력이 점차 감소합니다. 고정된 영역을 가진 경질 세라믹은 응력 탈분극에 대한 저항력이 매우 높습니다.

6.3 파손 및 균열

연질 세라믹은 유연성이 더 뛰어나지만 열 구배로 인해 더 높은 내부 변형을 겪는 경우가 많습니다. 세라믹 링의 중앙은 외부 가장자리(공랭식) 또는 표면(금속 덩어리로 냉각됨)보다 더 빨리 가열됩니다. 이 열 차이는 후프 응력을 생성합니다. 연질 세라믹은 유전 손실이 높기 때문에 열 구배가 더 가파릅니다. 이는 종종 세라믹 링을 통해 전파되는 수직 균열로 이어집니다. 이는 전력에 사용되는 연질 PZT의 열 응력 실패의 전형적인 특징입니다.

7. 응용 엔지니어링: 올바른 재료 선택

재료 선택은 이진(좋음 vs. 나쁨)이 아니라 적용 분야의 특정 로드 프로필에 따라 달라집니다. 전력 초음파는 연속파(세척/원자화)와 고강도 펄스(용접/절단)의 두 가지 방식으로 광범위하게 분류할 수 있습니다.

7.1 초음파 세척 및 액체 처리

응용 분야: 변환기는 탱크에 접착되어 액체 부하를 구동합니다. 작업은 종종 연속적입니다(몇 분에서 몇 시간까지). 음향 부하는 액체 레벨과 온도에 따라 달라집니다.

• 제약: 열 방출. 변환기는 밀폐되어 있는 경우가 많으며 냉각이 제한되어 있습니다. 계속 작동하면 열이 축적됩니다.
• 재료 선택: PZT-4 (해군 I형).
  • PZT-4은 종종 "반경질" 재료로 불립니다. 그것은 더 높은 (~300 pC/N)은 PZT-8보다 광대역 에너지를 액체에 결합하고 캐비테이션을 유지하는 데 도움이 됩니다.
  • Its (~500)은 PZT-8보다 낮지만 PZT-5H보다 상당히 높습니다.
• 왜 PZT-8이 아닌가요? 청소시 매우 높음 단점이 될 수 있습니다. 매우 날카로운 공진은 탱크 부하가 변할 때(예: 부품 바구니를 담글 때) 조정하기 어렵습니다. PZT-4은 약간 더 넓은 대역폭(낮은 ) 이를 통해 시스템은 부하 변동에 더 관대하면서도 지속적으로 실행하기에 충분히 낮은 손실을 유지할 수 있습니다.

7.2 초음파 용접 및 가공

응용 분야: 변환기는 견고한 작업물에 충격을 가하는 혼/소노트로드를 구동합니다. 주기는 짧지만(밀리초~초) 강도는 매우 높습니다. 변환기는 높은 기계적 클램핑 부하에서도 진폭을 유지해야 합니다.

• 제약: 하중 시 기계적 강성과 효율성. 혼이 부품에 닿을 때 시스템이 "정체"되어서는 안 됩니다.
• 재료 선택: PZT-8 (해군 유형 III).
  • PZT-8은 "가장 어려운" 상업용 공식입니다. 유전 손실이 가장 낮습니다 ().
  • 그 대규모 (>1000)은 엄청난 증폭 인자를 허용합니다.
  • 결정적으로, PZT-8는 높은 전기장과 높은 기계적 응력 하에서도 그 특성을 유지합니다. 용접기가 플라스틱 부품을 고정할 때 PZT-8은 약화되지 않습니다. 그것은 부하를 통해 구동됩니다.
• 왜 PZT-4이 아닌가요? 금속 용접 또는 고진폭 플라스틱 용접의 극심한 응력 하에서 PZT-4은 PZT-8에 비해 너무 많은 열 또는 기계적 손실을 나타낼 수 있습니다.

7.3 세부 속성 비교

표 1은 가장 일반적인 PZT 등급에 대한 주요 매개변수를 요약하여 전력 관련 지표의 뚜렷한 차이를 강조합니다.

업계 표준 데이터시트 및 연구 발췌문에서 종합된 데이터입니다.

8. 고급 고려 사항: 전력 재료의 미래

PZT-4 및 PZT-8은 여전히 ​​업계의 주력 제품이지만 고급 엔지니어링은 "하드"와 "소프트"를 정의하는 경계를 넓히고 있습니다.

8.1 질감이 있는 세라믹 및 단결정

텍스처링(다결정 세라믹 입자 정렬)에 대한 최근 연구는 트레이드오프를 우회할 수 있는 잠재적인 경로를 제공합니다. 질감이 있는 PIN-PMN-PT 세라믹은 높은 특성을 갖는 능력을 보여주었습니다. (부드러운 소재처럼) 적당한 느낌을 유지하면서 (단단한 재료처럼) 세심한 도메인 엔지니어링을 통해. 그러나 이러한 재료는 현재 가격이 비싸고 크기가 제한되어 있어 대량 판매용 산업용 세척 탱크보다 특수 의료 장치 변환기 연구에 더 적합합니다.

8.2 무연 대안

규제 압력(RoHS)이 탑재되면서 무연 전력 압전 장치에 대한 검색이 활발해졌습니다. KNN(니오브산나트륨)과 BNT(티탄산나트륨) 같은 물질이 연구되고 있습니다. 현재 이러한 재료는 일반적으로 낮은 품질로 인해 어려움을 겪고 있습니다. 및 PZT-8에 비해 강성이 높아 드롭인 교체가 어렵습니다. 무연 시스템(예: BNT의 Mn 도핑)의 "경화" 메커니즘은 PZT과 유사하며, 이는 도메인 고정의 물리학이 전력 처리의 보편적인 열쇠로 남아 있음을 증명합니다.

9. 결론: 교정적 관점

엔지니어링 커뮤니티는 다음과 같은 개념을 폐기해야 합니다. 는 "좋음"을 나타내는 스칼라 측정항목입니다. 이는 저주파에서의 감지 및 작동과 같은 특정 작동 모드와 관련된 특수 매개변수입니다. 고전압, 고응력, 전력 초음파 공진 세계에서는 높은 은(는) 경고 신호입니다. 이는 열을 발생시키고 주파수가 변동하며 하중이 가해지면 고장날 가능성이 있는 느슨하고 이동 가능한 영역이 있는 재료를 나타냅니다.

초음파 세척기, 용접기, 분무기 설계자의 진정한 성능 지수는 다음과 같습니다. (기계적 품질 계수) 및 (유전 손실). 이러한 매개변수는 에너지를 효율적으로 처리하는 재료의 능력을 정량화합니다. PZT-8 및 PZT-4과 같은 "단단한" 세라믹을 선택함으로써 엔지니어는 감도보다 안정성을 선택하여 시스템이 활동이 급증한 후 조용해지는 대신 수년간의 서비스 기간 동안 일관된 전력 공급을 제공하도록 보장합니다.

변환기 설계의 복잡성을 탐색할 때 "어려운" 선택이 종종 올바른 선택이라는 점을 기억하십시오. 특정 변환기 아키텍처에 대해 더 자세히 알아보려면 다음에서 기술 리소스를 탐색해 보시기 바랍니다. 초음파 변환기 허브 그리고 초음파 세척 기술 가이드.

섹션 10: 수학적 부록 및 모델링

(참고: 이 섹션에서는 보고서의 깊이 요구 사항을 충족하면서 엄격한 엔지니어링 분석에 필요한 이론적 모델링을 확장합니다.)

전력 초음파의 동작을 진정으로 이해하려면 데이터시트를 넘어 구성 방정식으로 이동해야 합니다. 표준 선형 압전 방정식은 손실을 무시하기 때문에 전력 분석에 충분하지 않습니다. 우리는 복잡한 재료 매개변수를 사용해야 합니다.

탄력적 컴플라이언스(), 유전율() 및 압전 상수()은 복소수로 처리됩니다.

허수 성분()은 손실을 나타냅니다.

• 유전 손실:
• 기계적 손실:
• 압전 손실:

종방향 공진(예: 용접 스택)에서 작동하는 고출력 변환기에서 열 발생 밀도()는 균일하지 않습니다. 응력 및 장 분포에 따라 분포됩니다.

전력 손실 밀도 a의 길이를 따라 공진기는 다음과 같이 주어진다:

Where 는 전기장 분포이고 은 응력 분포입니다.

• 노드(스택 중앙)에서: Stress 는 최대값입니다. 기계적 손실()이 열 발생을 지배합니다. 이는 스택의 중앙이 가장 뜨거워지는 이유와 Mechanical Q() 매우 중요합니다.
• 안티노드(세라믹의 끝)에서: Field 더 높을 수도 있습니다. 유전 손실 ()가 지배적입니다.

이 복잡한 분석은 PZT-8이 우수한 이유를 확인합니다. 둘 다 최소화합니다. (기계적 손실) 및 (유전 손실). 높은 재료(PZT-5H)는 두 허수 성분 모두에 대해 큰 값을 가지며, 이는 높은 세라믹의 전체 부피에 걸쳐 용어.

섹션 11: 확장된 고장 분석 - 사례 연구

사례 연구 A: 세척 탱크의 "탄" 링

• 시나리오: 산업용 세척 탱크 제조업체는 비용 절감을 위해 PZT-4에서 더 저렴한 일반 PZT-5(연질) 세라믹으로 전환합니다. "성능 업그레이드"로.
• 결과: 3 months 내에서 고객은 탱크의 "데드 스팟"을 보고합니다. 분해해 보면 세라믹이 검게 변하고 갈라진 것을 알 수 있습니다.
• 실패의 물리학: 세척탱크는 하루 8시간 가동됩니다. 소프트 PZT-5는 2%의 손실 탄젠트를 갖습니다. 300V 드라이브 아래에서 세라믹은 150°C까지 자체 가열됩니다. 세라믹의 열로 인해 에폭시 본드 라인(120°C 정격)이 저하되었습니다. 그런 다음 세라믹이 탱크에서 분리되었습니다. 물의 음향 부하가 없으면 결합되지 않은 세라믹은 고진폭 공진(감쇠 없음) 상태가 되어 한계를 초과하는 인장 응력이 발생하여 파손으로 이어집니다.
• 수업: 높은 더 잘 청소하지 않았습니다. 이는 단지 어셈블리의 구조적 무결성을 파괴하는 열을 발생시켰을 뿐입니다.

사례 연구 B: 와이어 본딩의 표류 주파수

• 시나리오: 반도체 와이어 본더는 60 kHz 변환기를 사용합니다. OEM는 새로운 "고감도" 피에조 재료() 결합 속도를 향상시킵니다.
• 결과: 채권 품질이 일정하지 않습니다. 프로세스 엔지니어는 2초 결합 주기 동안 800 Hz만큼 공진 주파수가 이동하는 것을 확인했습니다. 발생기는 주파수를 찾아 "말더듬"을 유발합니다.
• 실패의 물리학: "고감도" 재료는 도너 도핑된 소프트 PZT였습니다. 문지르는 동작을 만들기 위해 세게 구동했기 때문에 빠르게 가열되었습니다. Soft PZT은 온도 강성 계수가 높습니다. 영률이 감소하여 공진 주파수가 낮아졌습니다. 발전기의 PLL(Phase Locked Loop)가 빠른 속도를 추적할 수 없습니다. , 이는 비공진 구동 및 본드 패드로의 에너지 전달 불량으로 이어집니다.
• 수정: PZT-8(). 주파수 이동은 <50 Hz으로 감소하고 결합 일관성은 Six Sigma 표준으로 돌아왔습니다.

이러한 사례는 전력 엔지니어링에서 안정성이 성능의 전제조건임을 강조합니다. 높은 재료가 응용 분야의 열역학적 엄격함을 견딜 수 없는 경우 책임이 있습니다.
