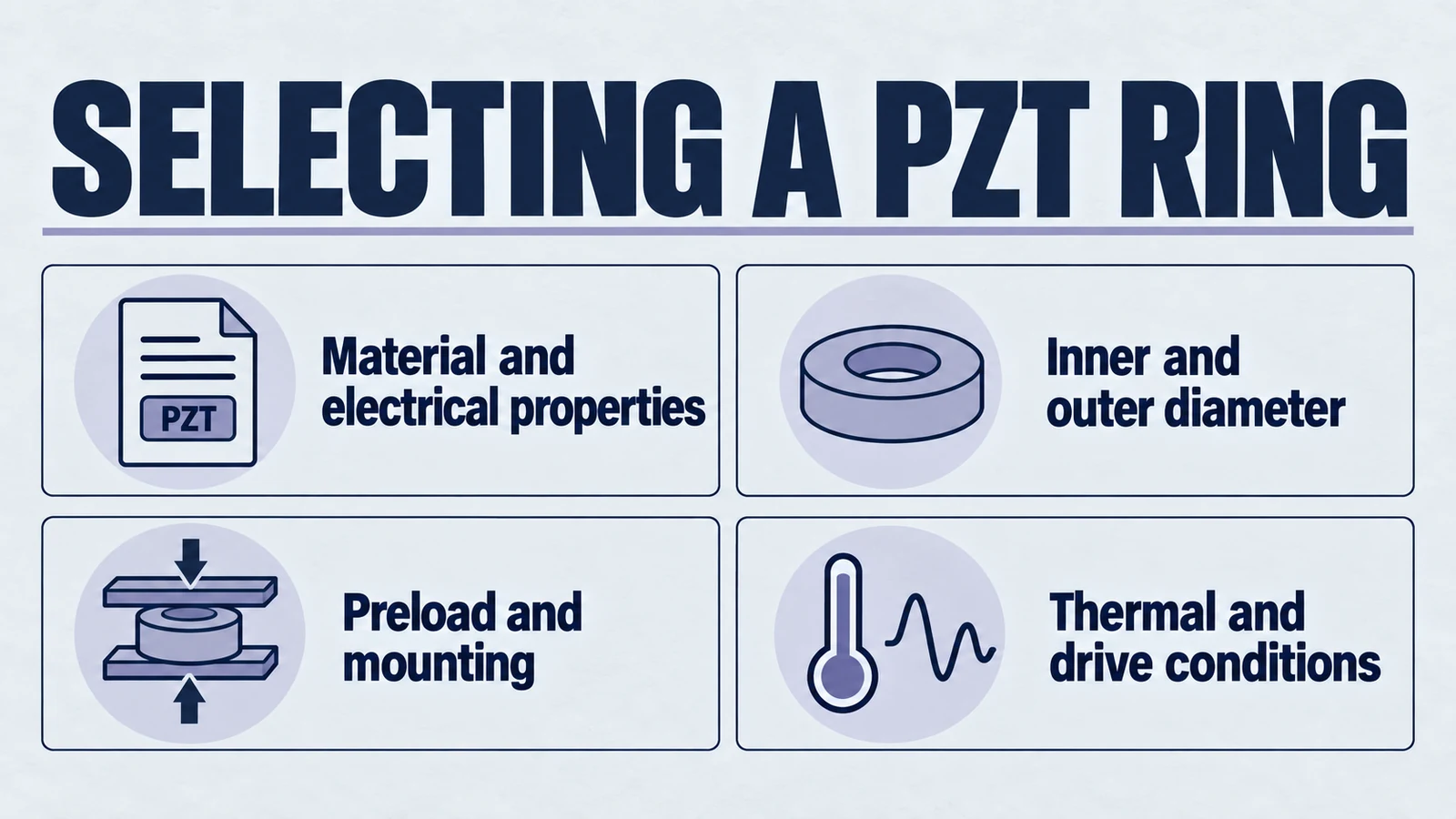

Über das Datenblatt hinaus: So wählen Sie einen PZT-Ring für eine optimale Wandlerleistung aus

Über das Datenblatt hinaus: So wählen Sie einen PZT-Ring für eine optimale Wandlerleistung aus

I. Einführung: Die versteckten Risiken eines „Standard“-PZT-Rings

Stellen Sie sich dieses Szenario vor: Ein neuer Ultraschallwandler-Prototyp ist leistungsschwach. Die Leistungsabgabe ist inkonsistent, das Gerät überhitzt und seine Resonanzfrequenz driftet während des Betriebs. Die PZT klingelt wurden im Kern exakt anhand eines generischen Datenblatts spezifiziert, dennoch bestehen die Ergebnisse wichtige Validierungstests nicht. Diese Situation ist für F&E-Ingenieure und Produktdesigner eine häufige und kostspielige Frustration und verdeutlicht eine entscheidende Wahrheit: Nicht alle PZT-Ringe sind gleich, auch wenn ihre Datenblätter identisch erscheinen.

Der PZT-Ring (Bleizirkonat-Titanat) ist keine passive Komponente; es ist der aktive Motor von jedem Ultraschallgerät. Sein grundlegender Zweck besteht darin, den piezoelektrischen Effekt auszulösen – die effiziente Umwandlung elektrischer Energie in mechanische Schwingungen und umgekehrt mechanischer Spannung in ein elektrisches Signal. Folglich wirken sich geringfügige Abweichungen in der Materialzusammensetzung, im Herstellungsprozess und in den geometrischen Toleranzen kaskadierend auf die Leistung, Zuverlässigkeit und Betriebslebensdauer des gesamten Systems aus.

Dieser Artikel geht über die oberflächlichen Spezifikationen in einem typischen Datenblatt hinaus und untersucht die kritischen Materialeigenschaften, Herstellungsnuancen und anwendungsspezifischen Kompromisse, die die wahre Leistung eines PZT-Rings bestimmen. Das primäre Geschäftsrisiko im Zusammenhang mit der Beschaffung von PZT-Ringen sind nicht die Komponentenkosten, sondern die enormen Kosten dafür inconsistency. Eine einzige Charge minderwertiger Ringe kann zu kostspieligen Produktrückrufen, schwerwiegenden Ausfällen im Feld, einem Vertrauensverlust auf dem Markt und einer erheblichen behördlichen Haftung führen, insbesondere im Bereich der Medizinprodukte. Dadurch wird der Beschaffungsprozess von einer einfachen Kostenanalyse zu einer strategischen Risikominderungsmaßnahme umgestaltet. Durch die Partnerschaft mit einem spezialisierten Hersteller wie Yujie, der seit 1996 über Erfahrung im Bereich piezoelektrischer Keramik verfügt, verwandelt sich der Komponentenauswahlprozess von einem Glücksspiel in eine vorhersehbare, zuverlässige technische Disziplin.

II. Dekonstruktion der Leistung des PZT-Rings: Die elektromechanischen Eigenschaften, die wirklich wichtig sind

Um eine fundierte technische Entscheidung zu treffen, muss man über die grundlegenden Außen- und Innendurchmesser hinausblicken. Die wahre Leistung eines PZT klingeln wird durch ein komplexes Zusammenspiel elektromechanischer Eigenschaften bestimmt, die in der Materialwissenschaft und im Herstellungsprozess verwurzelt sind.

2.1. Materialformulierung: Der Kompromiss zwischen hart und weich PZT

"PZT" ist keine einzelne Substanz, sondern eine Familie von Keramikformulierungen, die jeweils mit spezifischen Dotierstoffen entwickelt wurden, um bestimmte Eigenschaften zu optimieren. Der grundlegendste Unterschied besteht zwischen „harter“ und „weicher“ PZT-Keramik, eine Wahl, die einen entscheidenden technischen Kompromiss zwischen Leistung und Empfindlichkeit darstellt.

• Schwer PZT (z. B. PZT-4, PZT-8): Diese Materialien zeichnen sich durch einen hohen mechanischen Gütefaktor (Q) aus_m), geringer dielektrischer Verlust und außergewöhnliche Belastbarkeit. Sie sind zwar weniger empfindlich, weisen aber eine überlegene Stabilität bei hohen mechanischen und elektrischen Belastungen auf. Dies macht sie zur idealen Wahl für Hochleistungsanwendungen wie z Industrielle Ultraschall-Reinigungsbäder und Schweißwandler, bei dem Haltbarkeit und thermische Stabilität im Vordergrund stehen.
• Soft PZT (z. B. PZT-5A, PZT-5H): Diese Materialklasse ist für ihre hohe Empfindlichkeit, hohe Dielektrizitätskonstante und einen überlegenen elektromechanischen Kopplungskoeffizienten bekannt. Sie eignen sich hervorragend für Anwendungen, bei denen das Erkennen schwacher Signale oder das Erzeugen präziser, kleiner Verschiebungen das Hauptziel ist. Daher wird Soft PZT für Sensorbaugruppen, medizinische Diagnosebildgebung und Aktoren mit geringer Leistung bevorzugt.

Die Auswahl ist ein Optimierungsproblem mit mehreren Variablen. Die hohe Empfindlichkeit, ein Markenzeichen von weichem PZT, geht oft zu Lasten der Belastbarkeit und thermischen Stabilität von hartem PZT. Das Ziel besteht darin, das optimale Gleichgewicht für den Arbeitszyklus, die Leistungsstufe und die Umgebungsbedingungen einer bestimmten Anwendung zu ermitteln – eine Aufgabe, die häufig die Rücksprache mit Materialexperten erfordert.

2.2. Die vier wichtigsten Leistungskennzahlen

Über die Hart/Weich-Klassifizierung hinaus definieren vier Schlüsselmetriken die funktionale Leistung eines PZT-Rings:

• Elektromechanischer Kopplungskoeffizient (K_p): Dies ist das grundlegendste Maß für die Energieumwandlungseffizienz eines piezoelektrischen Materials. Ein höheres K_p Wert gibt an, dass ein größerer Anteil der eingegebenen elektrischen Energie in nützliche mechanische Schwingungen umgewandelt wird (und umgekehrt). Die Konsistenz dieses Werts ist entscheidend für die vorhersehbare Geräteleistung. Die PZT-Ringe von Yujie beispielsweise sind so konstruiert, dass sie ein gleichmäßiges K liefern_p von etwa 0,42 in ihrer gesamten Produktlinie.
• Resonanzfrequenz (F_r) und Impedanz (Z_m): Die Resonanzfrequenz ist die Frequenz, bei der der Wandler mit maximaler Effizienz arbeitet. Die Resonanzimpedanz ist der Widerstand des Materials gegen den Stromfluss bei dieser spezifischen Frequenz. Für eine maximale Leistungsübertragung muss die Impedanz des Wandlers genau auf die Antriebsstromversorgung abgestimmt sein. Eine niedrige Impedanz, wie beispielsweise die für die Industrieringe von Yujie angegebenen Werte von ≤11 Ω bis ≤20 Ω, ist entscheidend für eine effiziente Stromversorgung und die Minimierung von Energieverlusten in Form von Wärme.
• Mechanischer Qualitätsfaktor (Q_m): Dieser Parameter ist der Kehrwert der mechanischen Dämpfung und stellt die Fähigkeit des Materials dar, mit minimalem internen Energieverlust zu schwingen. Ein hohes Q_m, charakteristisch für hartes PZT, bedeutet weniger innere Reibung. Bei Hochleistungsanwendungen führt dies direkt zu einer geringeren Wärmeentwicklung im Dauerbetrieb – ein entscheidender Faktor zur Vermeidung thermischer Entpolung und zur Gewährleistung der langfristigen Zuverlässigkeit des Wandlers.
• Dielektrizitätskonstante und Kapazität: Diese elektrischen Eigenschaften beeinflussen die Gesamtimpedanz der Komponente und sind entscheidend für den Entwurf der Antriebselektronik. Eine hohe Kapazität ist zwar in manchen Sensoranwendungen von Vorteil, kann jedoch die elektrische Belastung erhöhen und die maximale Reaktionsgeschwindigkeit oder Bandbreite des Systems verlangsamen.

III. Den PZT-Ring an die Mission anpassen: Ein anwendungsorientierter Ansatz

Das Verständnis der technischen Parameter ist der erste Schritt; Ihre Anwendung auf reale Herausforderungen führt zu erfolgreichem Produktdesign. Die Geometrie und Materialeigenschaften des PZT-Rings müssen sorgfältig auf seine beabsichtigte Mission abgestimmt werden.

3.1. Hochleistungs-Industriewandler (Ultraschallreinigung und -schweißen)

• Anforderungen: Diese Anwendungen erfordern maximale Leistungsabgabe, extreme Haltbarkeit, hohe thermische Stabilität, um dem Dauerbetrieb standzuhalten, und konstante Leistung unter schweren mechanischen Belastungen.
• PZT Ringlösung: Harte PZT-Formulierungen (wie PZT-4- oder PZT-8-Äquivalente) sind unerlässlich. Diese Ringe müssen ein hohes Q besitzen_m zur Minimierung der Wärmeentwicklung und einer sehr niedrigen Impedanz für eine effiziente Leistungsübertragung vom Generator. Die Ringform selbst ist ein wichtiges Designmerkmal, da das zentrale Loch das Stapeln mehrerer Ringe ermöglicht und mit einer Spannschraube (ein Langevin-Wandlerdesign) unter hoher Druckkraft gehalten wird, wodurch ein Zugversagen bei Vibrationen mit hoher Amplitude verhindert wird. Yujies spezifische Modelle für cleaning und welding sind für diese anspruchsvollen Aufgaben konzipiert.

3.2. Präzisionsmedizingeräte (Bildgebung, chirurgische Instrumente, Zerstäubung)

• Anforderungen: Medizinische Anwendungen erfordern andere Prioritäten. Diagnostische Bildgebungssonden benötigen eine hohe Empfindlichkeit, um schwache Ultraschallechos zu empfangen. Chirurgische Instrumente wie Phakoemulsifikationsskalpelle für die Kataraktchirurgie oder Zahnsteinentferner erfordern eine präzise und wiederholbare Verschiebung. Medizinische Vernebler und Zerstäuber nutzen hochfrequente Vibrationen, um einen feinen, gleichmäßigen Nebel für die Medikamentenverabreichung zu erzeugen.
• PZT Ringlösung: Weiche PZT-Materialien aus der PZT-5-Familie werden typischerweise aufgrund ihrer hohen Empfindlichkeit und Kopplungskoeffizienten verwendet. Bei Zerstäubern werden dünne Ringe auf eine Membran geklebt, um den Aerosoleffekt zu erzeugen. Bei Geräten für das Gesundheitswesen ist die Materialkonsistenz wichtig, da Abweichungen Bildartefakte oder die Stabilität der Geräteausgabe beeinträchtigen können. Für die Integration in Geräte wie intravaskuläre Katheter und endoskopische Instrumente sind häufig miniaturisierte Ringe erforderlich.

3.3. Sensorik und zerstörungsfreie Prüfung (NDT)

• Anforderungen: Sensoranwendungen legen Wert auf hervorragenden Signalempfang (hohe Empfindlichkeit), Langzeitstabilität bei wechselnden Temperaturen und spezifische Geometrien zur Erzeugung und zum Empfang von Ultraschallwellen zur Fehlererkennung, Dickenmessung usw Durchflussmessung.
• PZT Ringlösung: Weiches PZT wird oft wegen seines hohen piezoelektrischen Ladungskoeffizienten bevorzugt, der mechanische Spannung in ein starkes elektrisches Signal umwandelt. Die Ringform ist äußerst vielseitig für Sensorbaugruppen, darunter Hydrophone für Unterwassersonar, Vibrationsmonitore für vorausschauende Wartung und Wandler für Ultraschall-Durchflussmesser.

3.4. Betätigung und Nanopositionierung

• Anforderungen: Diese Anwendungen erfordern präzise, ​​wiederholbare und leistungsstarke lineare Bewegungen für Aufgaben wie die Einstellung von Optiken oder die Steuerung von Mikroventilen. Ringe werden häufig gestapelt, um die Gesamtverdrängung zu vervielfachen.
• PZT Ringlösung: Gestapelte Ringaktuatoren bieten eine hohe Blockierkraft in einem kompakten Formfaktor. Die Geometrie des PZT klingeln ist nicht nur eine Form, sondern ein ermöglichendes Designmerkmal. Das zentrale Loch ist ein entscheidendes Funktionselement, das nicht nur die mechanische Vorspannung, sondern auch die Integration anderer Systemkomponenten ermöglicht, wie beispielsweise Laserstrahlen in optischen Tuning-Systemen oder Nadeln in Mikrodosiergeräten. Darüber hinaus im Vergleich zu einem Feststoff disc Bei gleichem Volumen sorgt die vergrößerte Ringoberfläche für ein hervorragendes Wärmemanagement, indem sie eine schnellere Wärmeableitung ermöglicht und so die Zuverlässigkeit bei Anwendungen mit hohem Arbeitszyklus erhöht.

IV. Der Yujie-Vorteil: Technische Sicherheit für jede Komponente

Um die Herausforderungen der Inkonsistenz und Leistung zu bewältigen, ist mehr als nur ein gutes Datenblatt erforderlich. Es erfordert einen Fertigungspartner mit fundiertem institutionellem Wissen und einem unerschütterlichen Engagement für Qualität. Yujie bietet diese Sicherheit durch hervorragende Fertigungsqualität, strenge Qualitätssicherung und kollaborative technische Unterstützung.

4.1. Vom Rohpulver zum polierten Bauteil: Die Kraft exzellenter Fertigungsqualität

Mit seiner seit 1996 aufgebauten Fertigungserfahrung kontrolliert Yujie den gesamten Produktionsprozess, was wichtig ist, da piezoelektrische Eigenschaften dem Material nicht inhärent sind. Sie werden durch einen komplexen, mehrstufigen Prozess aus chemischem Mischen, Hochtemperaturkalzinieren, Pressen, Sintern, Präzisionsbearbeitung, Elektrodenaufbringung und Hochspannungspolung vermittelt. Yujies Beherrschung jedes Schritts sorgt für eine starke Materialkonsistenz von Charge zu Charge und eliminiert die Leistungsschwankungen, die Designer plagen, die auf Rohstofflieferanten angewiesen sind. Diese Präzision wird durch ihre Fähigkeit quantifiziert, eine aufrechtzuerhalten enge Maßtoleranzkontrolle von ±0.02 mm. Diese Genauigkeit ist entscheidend, um konsistente Resonanzfrequenzen und eine nahtlose mechanische Montage in komplexen Wandlerstapeln sicherzustellen.

4.2. Qualitätssicherung, die über die Endkontrolle hinausgeht

Yujies Engagement für Qualität wird durch bestätigt ISO 9001:2015 zertifiziert Herstellungsprozess. Dies ist keine einfache Endkontrolle. Jedes einzelne piezoelektrischer Ring wird einem strengen Mehrpunkt-Testprotokoll unterzogen, um seine kritischen Leistungsparameter zu überprüfen. Diese umfassende Prüfung umfasst:

• Frequenzganganalyse zur Bestätigung der Resonanz- und Antiresonanzfrequenzen.
• Impedanzmessung, um sicherzustellen, dass die Spezifikation für eine effiziente Leistungsübertragung erfüllt wird.
• Elektromechanischer Kopplungskoeffizient (K_p) Verifizierung zum Nachweis der Energieumwandlungseffizienz.

Dieses umfassende Testprogramm trägt dazu bei, sicherzustellen, dass jede ausgelieferte Komponente genau den Leistungsmerkmalen entspricht, die für das Design des Kunden erforderlich sind.

4.3. Ihr Partner für Leistung: Kollaborative Anpassung (OEM/ODM)

Yujie agiert nicht als Kataloglieferant, sondern als kollaborativer Engineering-Partner. Das hauseigene Engineering-Team arbeitet direkt mit Kunden zusammen, um das Perfekte zu entwickeln PZT-Ringlösung für ihre einzigartige Anwendung. Dieser OEM/ODM-Dienst ermöglicht die präzise Anpassung von:

• Abmessungen: Kundenspezifischer Außendurchmesser, Innendurchmesser und Dicke.
• Materialformulierungen: Abstimmen der PZT-Zusammensetzung für bestimmte harte oder weiche Eigenschaften.
• Resonanzfrequenzen: Bearbeitung von Komponenten für bestimmte Betriebsfrequenzen.
• Elektrodenmuster: Bereitstellung kundenspezifischer Elektrodenkonfigurationen und Materialien (z. B. Silber, Gold, Nickel), um Konnektivitätsanforderungen zu erfüllen.

Dieser kollaborative Ansatz wird durch schnelle Prototyping-Durchlaufzeiten von 7-14 Tagen und zuverlässige Produktionsdurchlaufzeiten unterstützt und löst wichtige logistische Probleme sowohl für F&E- als auch für Beschaffungsteams.

4.4. Eine Grundlage für Innovation: Die Keramikringserie Yujie Piezoelectric

Die Standardproduktlinie von Yujie dient als bewährte Grundlage für kundenspezifische Projekte und demonstriert ihre Fähigkeiten in leistungsstarken industriellen Anwendungen.

Yujie PZT Ringspezifikationen für Hochleistungs-Industriewandler

Modell	Primäre Anwendung	Abmessungen (AD/ID x T mm)	Resonanzfrequenz (KHz)	Impedanz (Ω)	Hauptvorteil
HJ-38/15A	Ultraschallreiniger	Ø38/Ø15×5	42	≤15	Ausgewogene Leistung für Standard-Reinigungsbäder
HJ-50/20	Ultraschallreiniger	Ø50/Ø20×5	32	≤11	Sehr niedrige Impedanz für maximale Leistungsübertragung
HJ-50/32K	Ultraschallschweißen	Ø50/Ø20×6.5	32	Custom	Hohe Belastbarkeit für robuste Schweißaufgaben
HJ-60/27K	Ultraschallschweißen	Ø60/Ø30×10	27	Custom	Maximale Leistungsdichte für Hochleistungsanwendungen

V. Erweiterte Überlegungen und FAQ für Ingenieure

Für Ingenieure, die die Grenzen der Leistung überschreiten, sind einige fortgeschrittene Themen von entscheidender Bedeutung, um Zuverlässigkeit sicherzustellen und die Leistung zu maximieren.

5.1. Die Bedeutung der mechanischen Vorspannung

When PZT klingelt in einer gestapelten Konfiguration verwendet werden, ist das Aufbringen einer mechanischen Vorspannung unerlässlich. Piezoelektrische Keramik ist außergewöhnlich stark unter Druck, aber spröde und schwach unter Spannung. Der Vorspannbolzen sorgt dafür, dass der gesamte Keramikstapel während des gesamten Vibrationszyklus mit hoher Amplitude unter Druck bleibt und verhindert so, dass sich Zugspannungen entwickeln und Risse oder schwere Ausfälle verursachen. Die empfohlene Vorspannung liegt für dynamische Anwendungen typischerweise zwischen 10 und 20 MPa.

5.2. Wärmemanagement: Der stille Killer der Piezo-Leistung

Wärme, die durch interne dielektrische und mechanische Verluste entsteht, ist ein Hauptgegner der piezoelektrischen Leistung. Wenn die Temperatur eines PZT-Elements über seine spezifische „Curie-Temperatur“ steigt, durchläuft es einen Phasenübergang und verliert dauerhaft seine gepolten piezoelektrischen Eigenschaften. Die überlegene Oberfläche einer Ringgeometrie unterstützt die passive Kühlung, und für Anwendungen mit extrem hoher Leistung kann Umluft oder ein sauberes dielektrisches Ölbad für das aktive Wärmemanagement verwendet werden.

5.3. Ansteuerung Ihres PZT-Rings: Elektrische Überlegungen

Die Antriebselektronik spielt eine wichtige Rolle für die Lebensdauer des Wandlers. Während es verlockend sein mag, eine einfache Rechteckwelle zu verwenden, kann die schnelle Spannungsänderung mechanische Stoßwellen in der Keramik induzieren, die möglicherweise zu Schäden führen, insbesondere bei hohen Spannungen. Die Verwendung eines Signals mit kontrollierten Anstiegs- und Abfallzeiten ist ein sichererer Ansatz. Es ist auch möglich, eine negative Spannung an ein PZT-Element anzulegen, um seinen gesamten Verschiebungsbereich zu vergrößern. Dies muss jedoch innerhalb strenger, vom Hersteller vorgegebener Grenzen erfolgen, da eine Überschreitung der Koerzitivfeldstärke des Materials zu einer allmählichen oder sofortigen Entpolung führen kann.

VI. Fazit: Ihr PZT-Ring ist eine technische Entscheidung, kein Massenkauf

Auswahl eines PZT klingeln allein auf einem generischen Datenblatt zu basieren, stellt ein erhebliches und unnötiges Risiko dar. Echte Leistung, Beständigkeit und langfristige Zuverlässigkeit basieren auf fundiertem Fachwissen in den Materialwissenschaften, präzisen Herstellungsprozessen und einer strengen, überprüfbaren Qualitätskontrolle. Der Erfolg Ihres Endprodukts – sei es ein medizinisches Geräteprogramm, ein Industrieschweißgerät mit hohem Durchsatz oder ein hochpräziser Sensor – hängt im Wesentlichen von der Qualität und Konsistenz seiner Kernmaschine ab. Um dies zu erreichen, ist mehr als nur ein Lieferant erforderlich. Es erfordert einen Fertigungspartner, der das komplexe Zusammenspiel elektromechanischer Eigenschaften versteht und mit Ihrem Team zusammenarbeiten kann, um die perfekte Lösung zu entwickeln.

Überlassen Sie die Leistung Ihres Produkts nicht dem Zufall. Arbeiten Sie mit einem Experten zusammen, der seit 1996 die Wissenschaft und Herstellung piezoelektrischer Keramik verfeinert.

Kontaktieren Sie noch heute das Yujie-Ingenieurteam. Lassen Sie uns die einzigartigen Herausforderungen Ihrer Anwendung besprechen und entdecken, wie unsere Kunden PZT-Ringlösungen kann die Leistung, Konsistenz und Zuverlässigkeit bieten, die Sie benötigen. Fordern Sie jetzt Ihr individuelles Angebot an oder vereinbaren Sie einen Beratungstermin.
