Vom Konzept zur Komponente: Wie Yujie Piezo individuelle PZT-Formen für Spitzenleistung entwickelt

Einführung: Jenseits von Standardkomponenten

Viele der anspruchsvollen Ingenieurprojekte von heute – von reguliert medizinische Geräte bis hin zu industriellen Automatisierungssystemen der nächsten Generation – sind durch die Einschränkungen standardmäßiger, handelsüblicher Komponenten eingeschränkt. Bleizirkonat-Titanat (PZT) ist ein leistungsstarkes Produkt Piezoelektrische Keramik das als funktionales Herz unzähliger moderner Technologien dient und die Umwandlung mechanischer Energie in elektrische Signale und umgekehrt ermöglicht. Sein volles Potenzial verbirgt sich jedoch oft hinter den allgemeinen Spezifikationen eines Katalogs. Der Schlüssel zur Erzielung bahnbrechender Leistung liegt nicht nur in der Auswahl eines PZT Material, aber seine Form wurde sorgfältig für eine bestimmte Funktion entwickelt.

Diese Untersuchung befasst sich mit der strategischen Bedeutung kundenspezifischer PZT-Formen, beschreibt detailliert den komplexen Herstellungsprozess, der zu ihrer Herstellung erforderlich ist, und zeigt, wie ein engagierter Fertigungspartner ein Designkonzept in eine leistungsstarke Realität umwandelt. Seit seiner Gründung im Jahr 1996 ist Yujie Piezo ein Pionier für anwendungsspezifische piezoelektrische Lösungen und hat sich über die Rolle eines einfachen Lieferanten hinaus zu einem wichtigen technischen Partner für globale Innovatoren entwickelt.

Jenseits des Datenblatts – Der strategische Imperativ der kundenspezifischen PZT-Geometrie

Die Entscheidung, über Standardkomponenten hinauszugehen, ist eine strategische Entscheidung, die durch den Bedarf an Optimierung, Effizienz und Leistung bestimmt wird, die handelsübliche Teile nicht bieten können. Die Geometrie eines piezoelektrischen Elements ist ein primärer Leistungstreiber und nicht nur eine physikalische Einschränkung.

Der Kompromiss von Standardkomponenten

Standard-PZT-Formen wie discs, ringsund plates sind vielseitig, aber selten optimal für spezielle Anwendungen. Ihr Einsatz zwingt Ingenieure häufig dazu, die Komponente „um“ herum zu entwerfen, was zu unnötiger Komplexität führen, die Größe und das Gewicht des Endprodukts erhöhen und zusätzliche potenzielle Fehlerquellen im System schaffen kann. Dieser Kompromiss stellt ein erhebliches Hindernis in Bereichen dar, in denen Miniaturisierung und Präzision von größter Bedeutung sind. Berücksichtigen Sie bei speziellen Anforderungen rohrförmige Elemente oder hohle Kugeln. Die zunehmende Verfeinerung moderner Technologie, von intravaskulären medizinischen Kathetern bis hin zu tragbaren haptischen Geräten, hat den „One-Size-Fits-All“-Ansatz zu einem Haupthindernis für Innovationen gemacht. Anpassung ist keine Nischenanforderung mehr, sondern eine gängige technische Notwendigkeit.

Geometrie als primärer Leistungstreiber

Die physikalische Form eines Elements ist untrennbar mit seinem elektromechanischen Verhalten verbunden. Es handelt sich um einen grundlegenden Designparameter, der bestimmt, wie die Komponente innerhalb eines Systems funktioniert. Einen ausführlichen Vergleich finden Sie in unserem Leitfaden für piezoelektrische Keramikformen.

• Resonanzfrequenz: Die Abmessungen von a PZT Komponente, insbesondere seine Dicke, steuern direkt die Resonanzfrequenz, bei der es mit maximaler Effizienz arbeitet. Dies ist entscheidend für Ultraschallgeräte wo eine präzise Frequenzsteuerung für die Leistung unerlässlich ist.
• Vibrationsmodus: Die Form bestimmt, ob das Element im Dicken-, Radial-, Scher- oder Biegemodus schwingt. Diese Wahl ist von grundlegender Bedeutung für seine Rolle als sensor (Erkennung einer bestimmten Art von Stress) oder ein actuator (Erzeugen einer bestimmten Art von Bewegung).
• Akustische Strahlformung: Bei Ultraschallanwendungen bestimmt die Geometrie der Wandlerfläche die Eigenschaften des Schallstrahls. Eine flache Scheibe erzeugt einen relativ unfokussierten Strahl, während eine individuell geformte Schale oder Halbkugel akustische Energie auf eine bestimmte Fokuszone konzentrieren kann, was bei fortgeschrittenen Anwendungen wie fokussierten Ultraschallsystemen wichtig ist.

Yujie Piezo wurde auf dem Grundsatz gegründet, dass jede Hochleistungsanwendung eine Komponente verdient, die speziell für ihre einzigartigen Herausforderungen entwickelt wurde. Seit 1996 konzentriert sich das Unternehmen auf die Bereitstellung kundenspezifische piezoelektrische Lösungen die den technologischen Fortschritt fördern, anstatt ihn einzuschränken.

Die Yujie-Philosophie: Ingenieurskunst PZT vom Material her

Ein perfekt bearbeitetes Bauteil aus dem falschen Material wird unweigerlich scheitern. Der Ansatz von Yujie Piezo zur Herstellung kundenspezifischer PZT-Formen beginnt auf der grundlegendsten Ebene: der Materialwissenschaft der Keramik selbst. Dieses grundlegende Fachwissen ist der erste und wichtigste Schritt bei der Entwicklung einer Komponente, die die Leistungserwartungen erfüllt und übertrifft.

PZT ist kein Monolith

"PZT" ist keine einzelne Substanz, sondern eine Familie keramischer Materialien, jedes mit unterschiedlichen Eigenschaften, die auf unterschiedliche Funktionen zugeschnitten sind. Diese werden grob in „harte“ und „weiche“ Typen eingeteilt, analog zum Unterschied zwischen Werkzeugstahl mit hohem Kohlenstoffgehalt und flexiblem Federstahl – beide sind Stahl, werden aber für völlig unterschiedliche Zwecke hergestellt.

• Schwer PZT: Materialien wie Yujies P-81 (entspricht PZT-8) zeichnen sich durch einen hohen mechanischen Qualitätsfaktor ($Q_m$), ein hohes Koerzitivfeld und einen geringen dielektrischen Verlust ($tan\delta$) aus. Diese Eigenschaften machen sie äußerst langlebig und effizient bei hohen elektrischen und mechanischen Belastungen. Sie sind die ideale Wahl für Hochleistungsanwendungen im Dauerbetrieb, wie z Ultraschallschweißen, Industriereinigungund fokussierter Ultraschall, bei dem die Minimierung der Selbsterwärmung und die Beständigkeit gegen Depolarisation unter intensiven Feldern für Zuverlässigkeit und Langlebigkeit von entscheidender Bedeutung sind. Diese Materialien werden auch verwendet Unterwasser-Sonarsysteme.
• Soft PZT: Materialien wie Yujies P-51 (PZT-5A) und P-52 (PZT-5H) weisen hohe piezoelektrische Ladungskoeffizienten ($d_{33}$), hohe Dielektrizitätskonstanten und eine hohe Empfindlichkeit auf. Sie sind für Anwendungen konzipiert, bei denen das Hauptziel darin besteht, kleinste mechanische Spannungen zu erkennen oder hochpräzise, ​​kontrollierte Verschiebungen zu erzeugen. Das macht sie nützlich für Präzisionssensoren, medizinische Ultraschall-Bildgebungssonden, akustische Wandler, Hydrophone und Aktuatoren mit geringer Leistung. Sie werden auch häufig verwendet Anwendungen für Schönheitsgeräte.

Die Macht proprietärer Formulierungen

Standardbezeichnungen der Branche wie PZT-4 oder PZT-5H sind Ausgangspunkte. Die Fertigungskompetenz liegt in der Entwicklung proprietärer Formulierungen durch die kontrollierte Zugabe von Dotierungsmitteln zur Feinabstimmung der elektromechanischen Eigenschaften. Mit praktischer technischer Erfahrung seit 1996 hat Yujies Team ein Portfolio spezieller Materialqualitäten entwickelt, wie zum Beispiel P-41, ein optimiertes Material vom Typ PZT-4, das für Treiber mit hoher Beanspruchung entwickelt wurde. Dies ermöglicht Yujie, über allgemeine Datenblätter hinauszugehen und eine Materialzusammensetzung zu entwickeln, die den Anwendungsanforderungen eines Kunden entspricht.

Die Auswahl des richtigen Materials ist eine datengesteuerte technische Entscheidung. Yujie bietet ein transparentes Portfolio technischer Lösungen, das es Designern ermöglicht, ihre Anwendungsanforderungen direkt einer bewährten Materialqualität zuzuordnen.

Yujie-Klasse	Äquivalenter Typ	Category	Hauptmerkmale	Ideale Anwendungen
P-81	PZT-8	Hard	Sehr hoher $Q_m$, geringer Verlust, hohe Leistungsstabilität	Ultraschallschweißen/Reinigen, fokussierter Ultraschall, Hochleistungssonar
P-41	PZT-4	Hard	Hohes Koerzitivfeld, hervorragend für Fahrer mit hoher Belastung	Leistungswandler, industrielle Aktuatoren
P-51	PZT-5A	Soft	Hohe Empfindlichkeit ($d_{33}$), ausgewogene Eigenschaften	Allgemeine Sensoren, Aktoren, Durchflussmesser, NDT
P-52	PZT-5H	Soft	Höchste Permittivität und Empfindlichkeit ($d_{33}$)	Medizinische Ultraschallbildgebung, Hydrophone, Präzisionsbeschleunigungsmesser

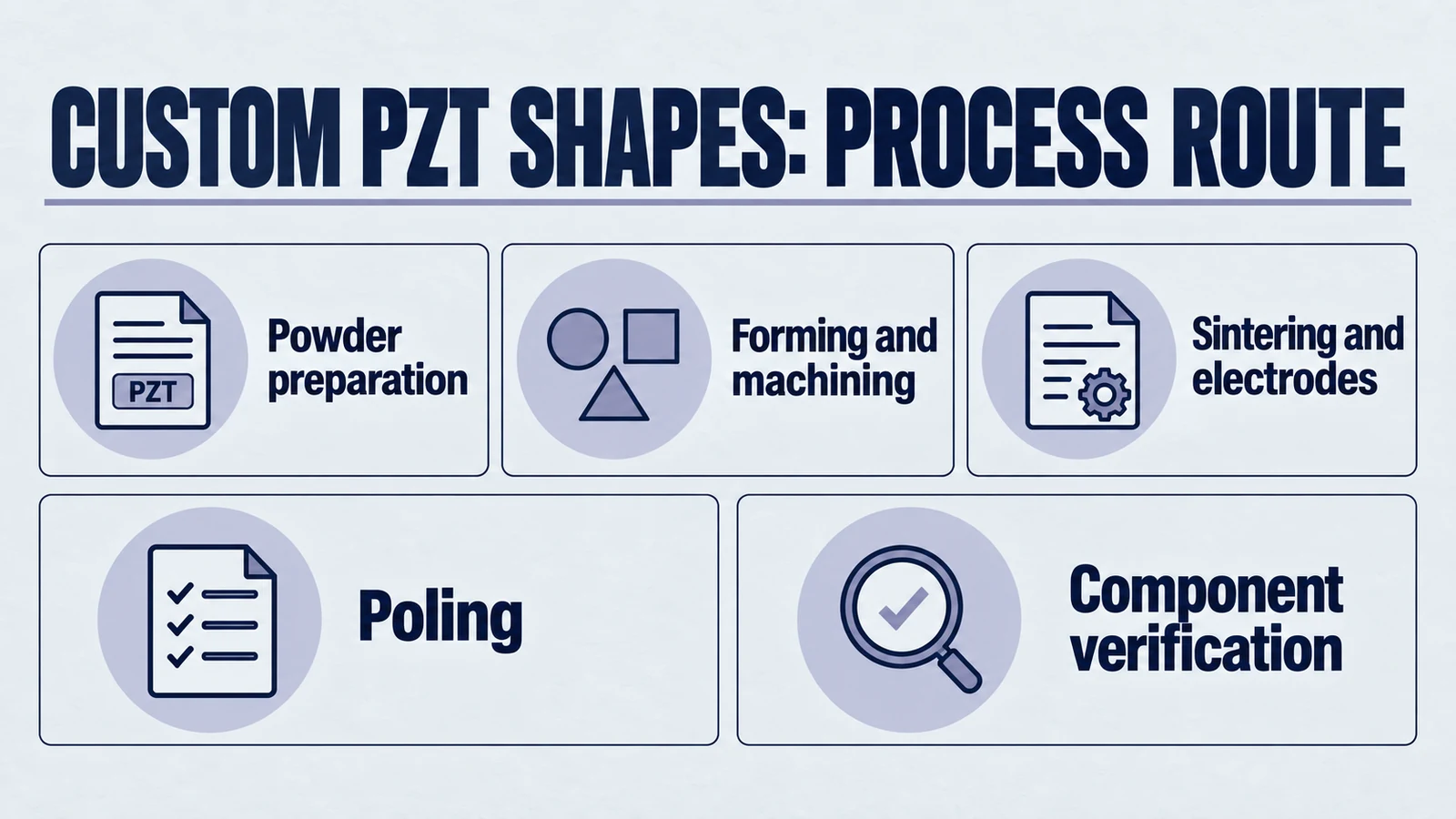

Der Fertigungsplan: Yujies Prozess für präzise kundenspezifische PZT-Formen

Das Erstellen einer kundenspezifischen PZT-Komponente ist ein mehrstufiger Prozess, bei dem Präzision und Kontrolle bei jedem Schritt von größter Bedeutung sind. Ein Fehler in einer einzelnen Phase – vom unreinen Pulver bis zur unvollständigen Polung – kann das endgültige Bauteil gefährden. Diese „Qualitätskette“ unterstreicht, warum die Auswahl eines vertikal integrierten Herstellers mit umfassender Prozesskompetenz eine wichtige Entscheidung im Risikomanagement ist. Die interne Kontrolle von Yujie Piezo über den gesamten Herstellungsplan stellt sicher, dass die Qualität integriert ist und nicht nur am Ende geprüft wird.

Schritt 1: Rohstoffformulierung und Pulvervorbereitung

Der Prozess beginnt mit dem Abwiegen und Mischen hochreiner Metalloxide, einschließlich Blei-, Zirkonium- und Titanoxiden, zusammen mit proprietären Dotierungsmitteln. Diese Mischung wird gemahlen und dann in einem Ofen bei etwa 1000 °C kalziniert, um die chemische Reaktion auszulösen, die die kristalline PZT-Struktur bildet. Das resultierende Pulver wird erneut gemahlen und mit einem organischen Bindemittel vermischt, bevor es sprühgetrocknet wird. Dadurch entsteht ein gleichmäßiges, frei fließendes, kugelförmiges Granulat, das für die gleichmäßige Füllung der Matrize im anschließenden Pressschritt unerlässlich ist. Yujies strenge Kontrolle dieses grundlegenden Schritts gewährleistet die chemische Homogenität und Partikelgrößenverteilung, die für eine vorhersehbare Leistung des Endprodukts erforderlich sind.

Schritt 2: Präzisionsformung und -bearbeitung

Das vorbereitete Granulat wird mit leistungsstarken hydraulischen Pressen in eine „grüne“ (ungebrannte) Form verdichtet. Während einfache Formen direkt gepresst werden können, erfordern komplexere Geometrien eine fortgeschrittene Bearbeitung. Dies kann am weicheren Grünteil oder, für höchste Präzision, an der fertig gesinterten Keramik erfolgen. Gesintertes PZT ist jedoch extrem hart und spröde, sodass bei der Bearbeitung Mikrorisse, Absplitterungen und Maßabweichungen unter Kontrolle gehalten werden müssen. Yujie nutzt seine seit 1996 gesammelte Erfahrung und spezielle Diamantwerkzeuge, um komplexe Formen – darunter Rohre, Halbkugeln und Komponenten mit feinen Löchern oder komplizierten Konturen – mit engen Maßtoleranzen zu bearbeiten.

Schritt 3: Sintern und Metallisieren

Die Grünteile werden zum Sintern in einen Hochtemperaturofen gegeben. Während dieses sorgfältig kontrollierten Erhitzungsprozesses wird das Bindemittel ausgebrannt, und die Keramikkörner wachsen und verschmelzen miteinander und bilden eine dichte, harte, polykristalline Struktur. Das Temperaturprofil – einschließlich Anstiegsraten, Haltezeiten und atmosphärische Bedingungen – wird präzise verwaltet, da es direkt die endgültige Dichte und Kornstruktur bestimmt, die wiederum die mechanische Festigkeit und die elektrischen Eigenschaften der Keramik beeinflussen. Nach dem Sintern und Abkühlen werden leitende Elektroden, typischerweise aus aufgebranntem Silber, im Siebdruckverfahren auf die vorgesehenen Oberflächen aufgebracht und dienen als elektrische Schnittstelle.

Schritt 4: Der kritische Poling-Prozess

Im gesinterten Zustand sind die inneren Kristalldomänen der PZT-Keramik zufällig ausgerichtet, was zu keinem piezoelektrischen Effekt führt. Der Polungsprozess „aktiviert“ das Material. Das Bauteil wird in ein erhitztes Silikonölbad getaucht und an seine Elektroden wird ein sehr starkes elektrisches Gleichfeld (bis zu mehreren Kilovolt pro Millimeter) angelegt. Dieses intensive Feld zwingt die mikroskopisch kleinen elektrischen Dipole innerhalb der Domänen, sich an dem Feld auszurichten. Wenn das Feld entfernt wird, bleiben die meisten Dipole in dieser Ausrichtung fixiert, wodurch eine permanente remanente Polarisation entsteht, die der Keramik ihre Kraft verleiht piezoelektrische Eigenschaften. Eine falsche Polung ist eine häufige Fehlerquelle und führt zu schwachen oder inkonsistenten Komponenten. Yujies Beherrschung dieses hochsensiblen Prozesses stellt sicher, dass jede kundenspezifische Komponente ihre maximale piezoelektrische Aktivität erreicht und die zuverlässige Leistung liefert, die für hochzuverlässige Anwendungen erforderlich ist.

Anwendungsgesteuertes Design: Probleme aus der realen Welt werden durch kundenspezifische PZT-Formen gelöst

Der wahre Wert der kundenspezifischen PZT-Fertigung zeigt sich nicht in einem Labor, sondern in ihrer Fähigkeit, reale technische Herausforderungen zu lösen und Technologien zu ermöglichen, die zuvor unmöglich waren. In vielen fortgeschrittenen Anwendungen ist die kundenspezifische Geometrie der piezoelektrischen Komponente nicht nur ein Teil des Geräts; Es ist die Kerntechnologie, die die Hauptfunktion des Geräts ermöglicht.

Medizintechnik: Die Kraft der Fokussierung und Miniaturisierung

• fokussierte Ultraschallsysteme: Validierte fokussierte Ultraschallsysteme erfordern die Abgabe fokussierter Ultraschallenergie an eine definierte Behandlungszone. Die Herausforderung des akustischen Designs lässt sich allein mit einem Standard-Flachwandler nur schwer lösen.
  • Die maßgeschneiderte Lösung: Yujie fertigt maßgeschneiderte PZT Schalen und Kugelabschnitte fokussieren hergestellt aus leistungsstarken „harten“ PZT-Materialien wie P-81. Diese spezielle Geometrie trägt dazu bei, akustische Energie in den vorgesehenen Fokusbereich zu bündeln, während das robuste Material anspruchsvolle Leistungs- und Wärmekontrollanforderungen unterstützt. Die endgültige medizinische Leistung und Sicherheit hängen vom vollständigen Gerätedesign, der Validierung und der beabsichtigten Gerätevalidierungsverwendung ab.
• Intravaskulärer Ultraschall (IVUS): IVUS-Systeme verwenden eine Miniatur-Ultraschallsonde, die an einem Katheter montiert ist, um Echtzeitbilder in den Arterien eines Endbenutzers zu erzeugen und diagnostische Informationen bereitzustellen. Die größte technische Herausforderung ist die extreme Miniaturisierung.
  • Die maßgeschneiderte Lösung: Die Herstellung von Miniaturisierte PZT-Röhren oder winzige gewürfelte Einzelelemente, manchmal mit Querschnitten von nur 0.5 mm x 0.5 mm. Dieser kundenspezifische Formfaktor ist eine praktische Möglichkeit, einen Ultraschallwandler in die Spitze eines Katheters zu integrieren. Die kundenspezifische Form ist ein wesentlicher Bestandteil der miniaturisierten Architektur des Bildgebungstools.

Industrielle Automatisierung: Technik für Ausdauer und Effizienz

• Ultraschallschweißen: Dieser Prozess verbindet Kunststoffe und Metalle mithilfe hochfrequenter Vibrationen, die von einem leistungsstarken Wandler erzeugt werden. Die Effizienz, die Schweißnahtfestigkeit und die Betriebslebensdauer des Systems stehen in direktem Zusammenhang mit der Maximierung der Übertragung akustischer Energie vom PZT-Element zum Schweißhorn.
  • Die maßgeschneiderte Lösung: Yujie fertigt kundenspezifisch PZT-8 klingelt (wie die Sorte P-81) mit einem außergewöhnlich hohen mechanischen Qualitätsfaktor ($Q_m$). Die Ringform ist ideal für den Einbau Hochleistungswandler, während das Material mit hohem Q_m-Wert den Anteil der Energie, die als Abwärme verloren geht, minimiert. Dies führt dazu, dass der Schweißnaht mehr Energie zugeführt wird, was zu stärkeren Verbindungen, schnelleren Zykluszeiten und einem wesentlich langlebigeren Wandler führt.

Luft- und Raumfahrt & Verteidigung: Zuverlässigkeit unter extremen Bedingungen

• Erweiterte Sonar-Arrays: Marine-Sonarsysteme sind auf Wandler angewiesen, die leistungsstarke, weitwinklige akustische Signale projizieren können, um Unterwasserobjekte zu erkennen und zu verfolgen. Diese Systeme müssen unter enormem hydrostatischem Druck und extremen mechanischen Stößen zuverlässig funktionieren.
  • Die maßgeschneiderte Lösung: Die Herstellung großer PZT Halbkugeln oder Kugelsegmente aus robusten, leistungsstarken harten PZT-Formulierungen. Diese kundenspezifische Geometrie kann breite Strahlmuster in Sonararchitekturen unterstützen. Material und Form werden gemeinsam entwickelt, sodass das fertige System eine stärkere Grundlage für die Umwelt- und Akustikvalidierung hat.

Partnerschaft mit Yujie: Ein kollaborativer Ansatz zur kundenspezifischen PZT-Fertigung

Für Ingenieure und Beschaffungsmanager, die mit der Entwicklung von Hochleistungssystemen beauftragt sind, ist das Hauptanliegen bei der Beschaffung einer kritischen kundenspezifischen Komponente das Risiko – das Risiko schlechter Leistung, inkonsistenter Qualität, Unterbrechungen der Lieferkette und Projektverzögerungen. Eine transaktionale Lieferantenbeziehung, die sich ausschließlich auf den Preis und eine endgültige Zeichnung konzentriert, kann diese Bedenken nicht ausräumen. Yujie Piezo arbeitet nach einem strategischen Partnerschaftsmodell, das darauf ausgelegt ist, das Risiko im gesamten Entwicklungs- und Produktionslebenszyklus zu minimieren.

Vom Anbieter zum Partner

Yujies Engagement-Modell verwandelt die Lieferantenbeziehung von einer einfachen Transaktion in eine kollaborative technische Partnerschaft. Der Prozess ist darauf ausgelegt, den Erfolg vom ersten Konzept bis zur Serienproduktion sicherzustellen.

1. Detaillierte Beratung: Der Prozess beginnt mit Yujies Ingenieursteam, das seit 1996 über praktische Erfahrung im Bereich der Piezoelektrik verfügt. Sie arbeiten direkt mit Kunden zusammen, um die tatsächlichen Anforderungen der Anwendung zu verstehen – die Betriebsumgebung, die Leistungsziele und die Herausforderungen auf Systemebene – und nicht nur die Abmessungen auf einem Druck.
2. Material- und Designoptimierung: Yujies Team nutzt umfassendes Fachwissen in den Materialwissenschaften und fortschrittliche Simulationstools wie die Finite-Elemente-Analyse (FEA) und hilft dabei, die optimale PZT-Formulierung auszuwählen und die Geometrie der Komponente zu verfeinern. Diese gemeinschaftliche Designphase stellt die Herstellbarkeit sicher und optimiert die Leistung, *bevor* in kostspielige Werkzeuge oder Prototypen investiert wird.
3. Rapid Prototyping und Validierung: Yujie bietet Rapid-Prototyping- und Kleinserienproduktionsdienste an, die es Kunden ermöglichen, Tests in der Praxis durchzuführen und das kundenspezifische Design in ihren eigenen Systemen zu validieren. Dieser iterative Schritt ist entscheidend für die Bestätigung der Leistung und die Verfeinerung des Designs vor der Massenproduktion.
4. Skalierbare, qualitätsgesicherte Produktion: Sobald ein Design validiert ist, ist Yujies ISO 9001-zertifizierte Fertigungsanlage für die skalierbare Produktion vorbereitet. Dokumentierte Prozesse wie der Production Part Approval Process (PPAP) unterstützen einen kontrollierten Übergang vom Prototypen zur Massenfertigung, wobei Chargentests verwendet werden, um zu überprüfen, ob Produktionskomponenten innerhalb der vereinbarten Spezifikation bleiben. Jeder Lieferung liegen ein vollständiger Prüfbericht und vollständige Chargenrückverfolgbarkeitsdaten bei, was eine praktische Qualitätssicherung gewährleistet.

Der Yujie-Vorteil zusammengefasst

• Erfahrung: Ein vertrauenswürdiger globaler Partner seit 1996, unterstützt von einem erstklassigen Ingenieursteam.
• Vertikale Integration: Vollständige interne Kontrolle des Herstellungsprozesses, von der Rohpulverformulierung bis zum endgültigen, getesteten Bauteil.
• Qualitätsversprechen: ISO 9001-Zertifizierung, 100 % Prüfung kritischer Parameter und vollständige Chargenrückverfolgbarkeit für jede Komponente.
• Globale Reichweite: Ein bewährter Lieferant für führende Unternehmen in Nordamerika, Europa und Asien mit einer robusten globalen Lieferkette.

Fazit: Entwickeln Sie Ihren nächsten Leistungsdurchbruch

Ihr nächster Leistungsdurchbruch wartet. Es wird nicht in einem Katalog gefunden; es wird konstruiert. Arbeiten Sie mit Yujie Piezo zusammen, um Ihr Konzept in eine Hochleistungskomponente umzuwandeln.

Kontaktieren Sie noch heute unser Engineering-Team um das Gespräch über Ihre individuellen PZT-Fertigungsanforderungen zu beginnen und herauszufinden, wie anwendungsspezifische piezoelektrische Lösungen bei Ihrem nächsten Projekt Spitzenleistungen erzielen können.
