Warum die Form wichtig ist: Ein tiefer Einblick in die Geometrie piezoelektrischer Keramik

Warum die Form wichtig ist: Ein tiefer Einblick in die Geometrie piezoelektrischer Keramik

Die piezoelektrische Leistung wird nie allein durch das Material bestimmt. Einmal a PZT Keramik zu einer Platte, einer Scheibe, einem Ring, einem Rohr, einer Hohlkugel oder einer Kugelkappe verarbeitet wird, beginnt die Geometrie selbst auszuwählen, welche Schwingungsmoden leicht anzuregen sind, welche Resonanzen dominant werden und wo sich die mechanische Spannung zuerst konzentriert.

Aus diesem Grund sollte die Formauswahl früh erfolgen, bevor ein Team Frequenz, passende Schichten, Verpackung oder Wandlerarchitektur festlegt. Dieser Leitfaden soll Ingenieuren dabei helfen, die richtige Formfamilie auszuwählen, die Geometrie-zu-Anwendungs-Zuordnung zu verstehen und dann zu dem Fachartikel überzugehen, der der vor ihnen liegenden Entscheidung entspricht, anstatt jede Keramikform als austauschbar zu behandeln.

Verwenden Sie diese Seite als praktischen Überblick über die wichtigsten Formenfamilien. Wenn Sie bereits wissen, dass Sie eine detaillierte Antwort zu rechteckigen Platten, Kompromissen zwischen Scheibe, Ring und Rohr, fokussierter Schüsselphysik oder Krümmungsradius benötigen, verwenden Sie die Auswahlkarte unten und gehen Sie direkt zu diesem Thema.

---

Beginnen Sie mit der dominanten Einschränkung, nicht mit dem Formnamen

Der schnellste Weg, Geometrieverwirrung zu erzeugen, besteht darin, zu fragen: „Welche Form ist die beste?“ vor der Definition am besten für was. In der Praxis sollte die Formauswahl durch die vorherrschende Systembeschränkung gesteuert werden:

• Benötigen Sie hohe Kraft und hohe Steifigkeit? Beginnen Sie mit der Stapel- oder Blocklogik und betrachten Sie rechteckige Architekturen.
• Benötigen Sie eine große Verschiebung oder eine balkenartige Biegung? Platten und Röhrchen kommen normalerweise früh in die engere Auswahl.
• Benötigen Sie leistungsstarken kontinuierlichen Ultraschall? Ringe werden oft wichtig, weil eine Vorspannung möglich wird.
• Benötigen Sie eine omnidirektionale Reaktion oder hydrostatische Robustheit? Hohle Kugeln und gekrümmte Schalen verdienen ernsthafte Aufmerksamkeit.
• Benötigen Sie einen kontrollierten Fokusbereich? Die Entscheidung verlagert sich in Richtung fokussierter Schalen, Krümmungsradien und Linsen-gegen-Krümmungs-Architektur statt allgemeiner „Piezoform“-Geschwätz.

Aus diesem Grund kann dieselbe Keramikfamilie in einem Präzisionsaktuator, einem Unterwassersensor und einem Hochleistungs-Ultraschallstrahler vorkommen und sich dabei wie drei sehr unterschiedliche technische Systeme verhalten. Die Materialgleichungen ändern sich nicht, wohl aber die Randbedingungen.

---

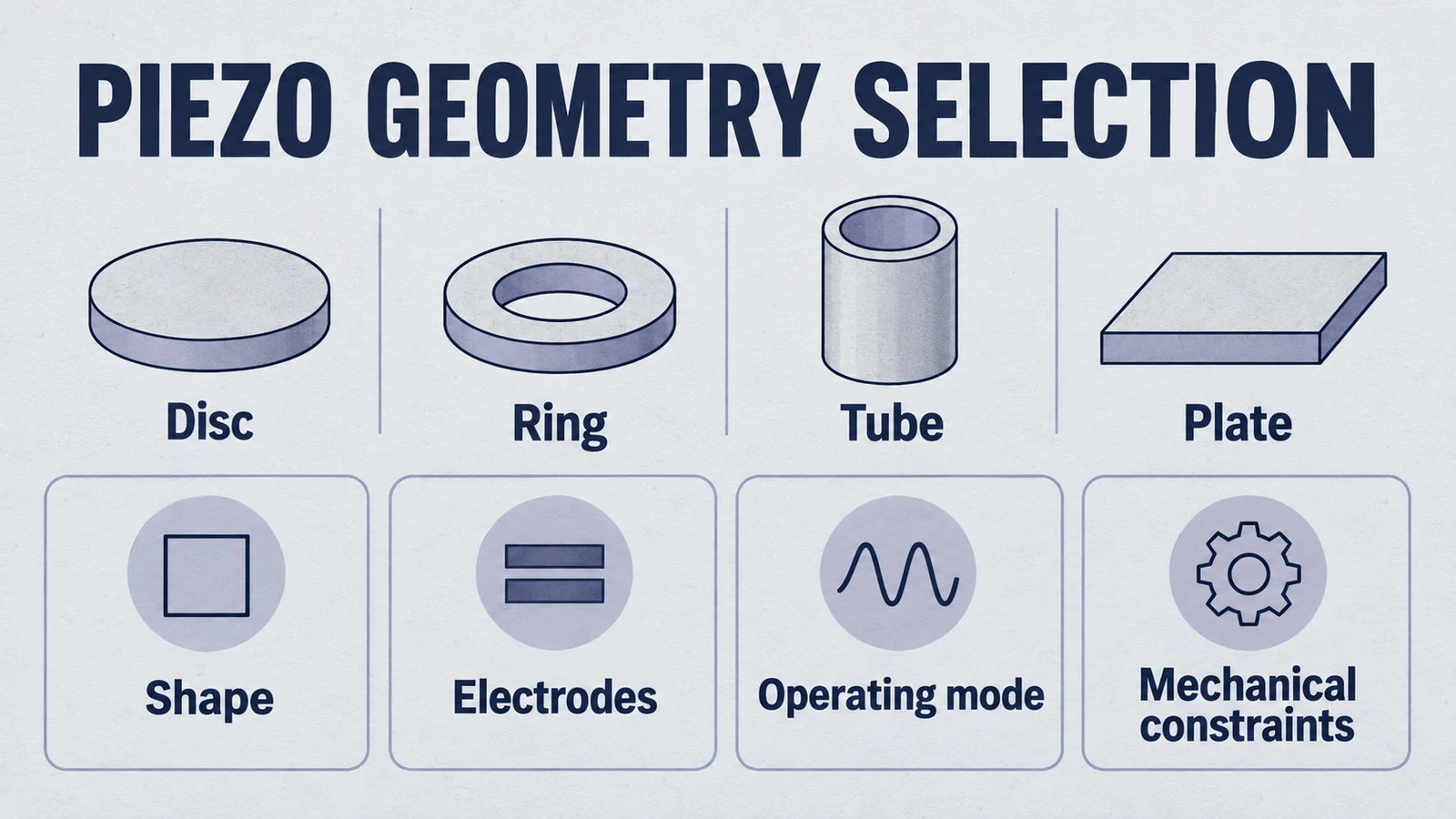

Geometrie-zu-Anwendungs-Mapping

Rechteckige Platten und Stapel: gerichtete Bewegung, Arrays und kundenspezifische Verpackung

Rechteckige Piezoplatten sind sinnvoll, wenn das Design von gerichteter Betätigung, Strahlbiegung, gekachelten Öffnungen oder einer benutzerdefinierten Grundfläche profitiert, die bei radialer Symmetrie umständlich wäre. Ihr Wert liegt nicht nur darin, dass sie „nicht rund“ sind. Länge, Breite und Dicke können unterschiedlichen Aufgaben zugeordnet werden.

Wenn es bei Ihrem Problem im Wesentlichen um anisotrope Bewegung, Array-Packung oder eine kontrollierte rechteckige Grundfläche geht, gehen Sie tiefer in die Materie ein die rechteckige Plattenführung anstatt eine Scheibe zu zwingen, sich wie ein Balken zu verhalten.

Scheiben, Ringe und Röhren: ähnliche Materialien, sehr unterschiedliche Hüllen

A disc, ringund tube können sich Materialfamilien teilen, verhalten sich aber in Bezug auf Resonanzkontrolle, Vorspannungsstrategie, Kühlung, hydrostatische Empfindlichkeit und Verpackung sehr unterschiedlich. Für Kataloge ist es praktisch, sie zu gruppieren, für das Design kann es jedoch irreführend sein.

Use die Scheibe vs. Ring vs. Rohrführung wenn die eigentliche Entscheidung nicht „rundes Teil oder nicht“ ist, sondern welche runde Geometrie am besten zu Ihrem Leistungsniveau, Ihrer Modusreinheit und Ihrem mechanischen Risiko passt.

Wenn dieser Vergleich Sie bereits auf Ringe hindeutet, gehen Sie zu einem der Ringe Benutzerdefinierter Ring-Engineering-Leitfaden oder die Leitfaden zur Ringbeschaffung, je nachdem, ob die nächste Entscheidung die Technik oder die Beschaffung betrifft.

Gekrümmte und fokussierte Geometrien: Wenn die Form steuert, wohin die Energie fließt

Sobald man sich mit Schalen, Kugelkappen und anderen gekrümmten Teilen beschäftigt, stellt sich nicht mehr nur die Frage, welcher Modus erregt wird. Es wird eine Frage von Feldformung: Wo die Energie konvergiert, wie breit die Fokuszone ist und wie empfindlich das Design auf Krümmungsfehler, Verbindungsliniendicke und mittlere Variation reagiert.

Dieser Zweig lässt sich am besten als eine Reihe engerer Entscheidungen behandeln:

• Wie schalenförmige Piezokeramiken Ultraschall fokussieren erklärt den Fokussierungsmechanismus.
• So wählen Sie den Krümmungsradius aus deckt Arbeitsabstand, Strahlbreite und Toleranzempfindlichkeit ab.
• Gebogene Keramik vs. akustische Linsenarchitektur hilft Teams bei der Auswahl der breiteren Stack-Strategie.

Kugeln und Schalen: wenn Omnidirektionalität oder hydrostatisches Überleben dominiert

Hohle Kugeln und ähnliche Schalenstrukturen sind wichtig, wenn die gerichtete Strahlsteuerung nicht das Ziel ist. Sie sind nützlich, wenn omnidirektionale Reaktion, äußerer Druckwiderstand oder hydrostatisches Erfassungsverhalten wichtiger sind als ein schmaler Strahl oder ein kompaktes flaches Gehäuse.

Dies ist eine gute Erinnerung daran, dass die „beste Geometrie“ davon abhängt, was die Anwendung zu bewahren versucht: Kraft, Verschiebung, Fokus, Omnidirektionalität oder Überlebensfähigkeit.

---

Eine praktische Vergleichstabelle: Was jede Geometrie am besten kann

Geometriefamilie	Was es normalerweise gut macht	Womit es häufig zu kämpfen hat	Beste nächste Lektüre
Rechteckige Platte / Stapel	Richtungsbewegung, Strahlbiegung, gekachelte Öffnungen, kompakte kundenspezifische Verpackung	Austausch eines runden Strahlers, wenn Symmetrie oder radiales Verhalten tatsächlich erforderlich sind	Rechteckige Plattenführung
Disc	Kompakte Emitter, Gehäuse mit gleicher Dicke oder Radialmodus-Pakete, vertraute Integration	Modenkopplung in schwierigen Seitenverhältnisfenstern, Hochleistungs-Dauerbetrieb	Scheibe vs. Ring vs. Röhre
Ring	Hochleistungsstacks, vorgespannte Baugruppen, leistungsstarker Ultraschall	Behandeln Sie es wie eine Scheibe mit einem Loch statt wie ein anderes mechanisches System	Scheibe vs. Ring vs. Röhre
Tube	Scannen, Fluidbetätigung, hydrostatische Erfassung, segmentierte Elektrodenbewegung	Zerbrechlichkeit, Grenzen der Ringspannung, Querachsenkopplung	Scheibe vs. Ring vs. Röhre
Fokussierte Schüssel / Kugelkappe	Geometrische Fokussierung, kompakte Fokusarchitekturen, hohe lokale Intensität	Krümmungstoleranz, Bindungslinienkontrolle, zu vereinfachte Fokusannahmen	Anleitung zur Fokussierung der Schüssel
Kugel / Schale	Omnidirektionale Reaktion, hydrostatische Robustheit, Unterwasserarbeit	Der Versuch, es für Richtungsstrahlaufgaben umzufunktionieren, für deren Lösung es nie gedacht war	Hohlkugel-Produktfamilie

---

Häufige Fehler bei der Geometrieauswahl

1. Die Übersichtsseite mit den Fachseiten konkurrieren lassen. Übersichtsseiten sollten den Entscheidungsraum abbilden. Fachseiten sollten die enge Frage ausführlich beantworten.
2. Auswahl nach Katalogvertrautheit. Mannschaften greifen häufig auf Scheiben zurück, weil sie üblich sind, und nicht, weil sie mechanisch am besten passen.
3. Geometrie mit Material verwechseln. Weich vs. hart PZT ist wichtig, aber es rettet nicht die falsche Form.
4. Verpackungseffekte werden ignoriert. Vorspannung, Verbindungslinien, Krümmungstoleranzen und passende Schichten können wichtiger sein als ein sauberes theoretisches Modendiagramm.
5. Fokussierte Designs als eine Entscheidung behandeln. Fokussiermechanismus, Krümmungsradius und Linsen-gegen-Krümmungs-Architektur hängen zusammen, sind aber nicht die gleiche Frage.

---

Die Materialwahl ist immer noch wichtig, aber erst, wenn die Geometrie das Problem eingrenzt

Sobald die Formfamilie eingegrenzt ist, wird die Materialauswahl nützlicher. Schwer PZT Formulierungen werden normalerweise in Architekturen mit hoher Emissionsleistung, hohem Qm und vorgespannten Architekturen verwendet. Weichere Formulierungen werden normalerweise bevorzugt, wenn Empfindlichkeit, Verschiebung oder Empfangsleistung das vorherrschende Ziel sind. Die Wahl des Materials kann jedoch eine für den Anwendungsbereich falsche Geometrie nicht ausgleichen.

Eine praktische Reihenfolge ist:

1. Wählen Sie die vorherrschende mechanische oder akustische Einschränkung.
2. Wählen Sie die beste Geometriefamilie.
3. Öffnen Sie die Zweigseite für Fachgeometrie.
4. Dann sperren Sie Material, Abmessungen und Stapeldetails.

---

So verwenden Sie diesen Geometrie-Leitfaden

Wenn Sie sich in der frühen Konzeptarbeit befinden, lesen Sie diese Seite einmal, um Ihr Projekt in der richtigen Geometriefamilie zu platzieren. Wenn Sie sich bereits im Detaildesign befinden, verwenden Sie diesen Artikel als Überblick über piezoelektrische Keramikgeometrien und springen Sie direkt zum relevantesten Folgeleitfaden für die eng gefasste technische Frage.

1. Verwenden Sie diese Seite, um das Projekt in der richtigen Formfamilie zu platzieren.
2. Verwenden Sie die verlinkten Unterleitfäden, um die eng gefasste Frage ausführlich zu beantworten.
3. Dann gehen wir zur Produktfamilienauswahl, Materialauswahl und Prototypenvalidierung über.

---
