Kundenspezifische Piezoringtechnik für OEM-Programme: Von der Spezifikation zum validierten Prototyp

Kundenspezifische Piezoringtechnik für OEM-Programme: Von der Spezifikation zum validierten Prototyp

Nicht jedes OEM-Programm benötigt einen benutzerdefinierten Ring. Wenn die Anwendung jedoch von der Vorspannungsstabilität, der Stapelarchitektur, dem thermischen Verhalten oder einer bestimmten akustischen Hülle abhängt, wird ein generischer Katalogring oft zum Engpass. Diese Seite ist für den Moment gedacht, nachdem das Team die Formenfamilie bereits eingegrenzt hat piezoelektrische Ringe und muss diese Wahl in einen validierten technischen Weg umwandeln.

Wenn Ihr Team immer noch Ringe mit Scheiben, Röhren, rechteckigen Platten oder fokussierten Geometrien vergleicht, kehren Sie zu unserem zurück Geometrie-Auswahlhilfe. Wenn die Geometrie bereits festgelegt ist, die Beschaffung jedoch ein Beschaffungs- und Qualitätssicherungs-Framework benötigt, nutzen Sie unser Leitfaden zur Ringbeschaffung. Diese Seite steht zwischen diesen beiden Entscheidungen: Sie konzentriert sich auf Kundenspezifisches Ring-Engineering und gemeinsame Entwicklung von OEM.

1. Wenn die Ringgeometrie zum richtigen Zweig wird

Ringe werden oft ausgewählt, weil die Anwendung mehr als „eine runde Keramik“ erfordert. Die mittlere Öffnung verändert das mechanische System. Es schafft Platz für Bolzen, Wellen, Flüssigkeitswege oder zentrale Strukturen. Es macht auch vorgespannte Stapelarchitekturen praktisch, weshalb Ringe in Hochleistungs-Ultraschallsystemen so häufig vorkommen.

Bei der OEM-Entwicklung kommt die Ringgeometrie normalerweise aus einem oder mehreren der folgenden Gründe in die engere Auswahl:

• Das Vorladen ist wichtig: Das Design erfordert einen mechanisch komprimierten Stapel, um die Keramik bei hoher dynamischer Belastung zu schützen.
• Wärmeverhalten ist wichtig: Ultraschallsysteme für den Dauerbetrieb benötigen eine Geometrie, die in einer robusten Wandlerbaugruppe untergebracht werden kann.
• Integration ist wichtig: Das Paket benötigt eine zentrale Öffnung für Bolzen, Wellen, Drähte oder Fluidkanäle.
• Leistungsdichte ist wichtig: Das Programm baut einen Schweiß-, Reinigungs-, Sonar- oder anderen hochenergetischen akustischen Stapel auf.

Das bedeutet nicht, dass alle Ringprojekte gleich sind. Sobald der Ringzweig ausgewählt ist, besteht die eigentliche technische Arbeit darin, zu entscheiden, welche Art von Ringsystem die Anwendung tatsächlich benötigt.

2. Das benutzerdefinierte Ring-Engineering beginnt mit der Übersetzung der Anwendung in ringspezifische Eingaben

OEM-Teams beschreiben das Problem oft auf Produktebene: „Wir brauchen mehr Amplitude“, „der Stapel läuft heiß“, „der Ausgang driftet nach der Lebensdauer ab“ oder „die Baugruppe passt nicht in den aktuellen Wandler.“ Das sind gültige Symptome, aber ein Lieferant kann nicht allein anhand der Symptome den richtigen Klang entwickeln. Die Anwendung muss in ringspezifische Designeingaben übersetzt werden.

Die kundenspezifische Ringbeschreibung sollte Folgendes umfassen:

• Ziele für Außendurchmesser, Innendurchmesser und Dicke, einschließlich der Frage, welche Dimensionen durch die Akustik und welche durch die mechanische Integration bestimmt werden.
• Wesentliche Absicht, wie z. B. High-Qm Hard PZT für Hochleistungsultraschall oder eine weichere Formulierung, wenn die Empfindlichkeit wichtiger ist.
• Elektrisches Fenster, einschließlich Resonanzband, Impedanzerwartung, Kapazität und akzeptable Driftgrenzen.
• Assembly-Logik, wie Vorspannmethode, Drehmomentstrategie, Metallmassen, Hornverbindung, Verbindungslinie oder Klemmdesign.
• Validierungsziel, was bedeutet, was der OEM als Erfolg ansieht: akustische Leistung, Temperaturanstieg, Lebensdauertest, Strahlmuster, Effizienz oder Zykluszeitleistung.

Deshalb heißt es bei der Ringtechnik nicht nur: „Können Sie diese Zeichnung anfertigen?“ Es handelt sich um eine Systemdesign-Übung. Die Keramik ist nur ein Element des Wandlers, aber sie ist das Element, das viele der nachgeschalteten Entscheidungen festlegt.

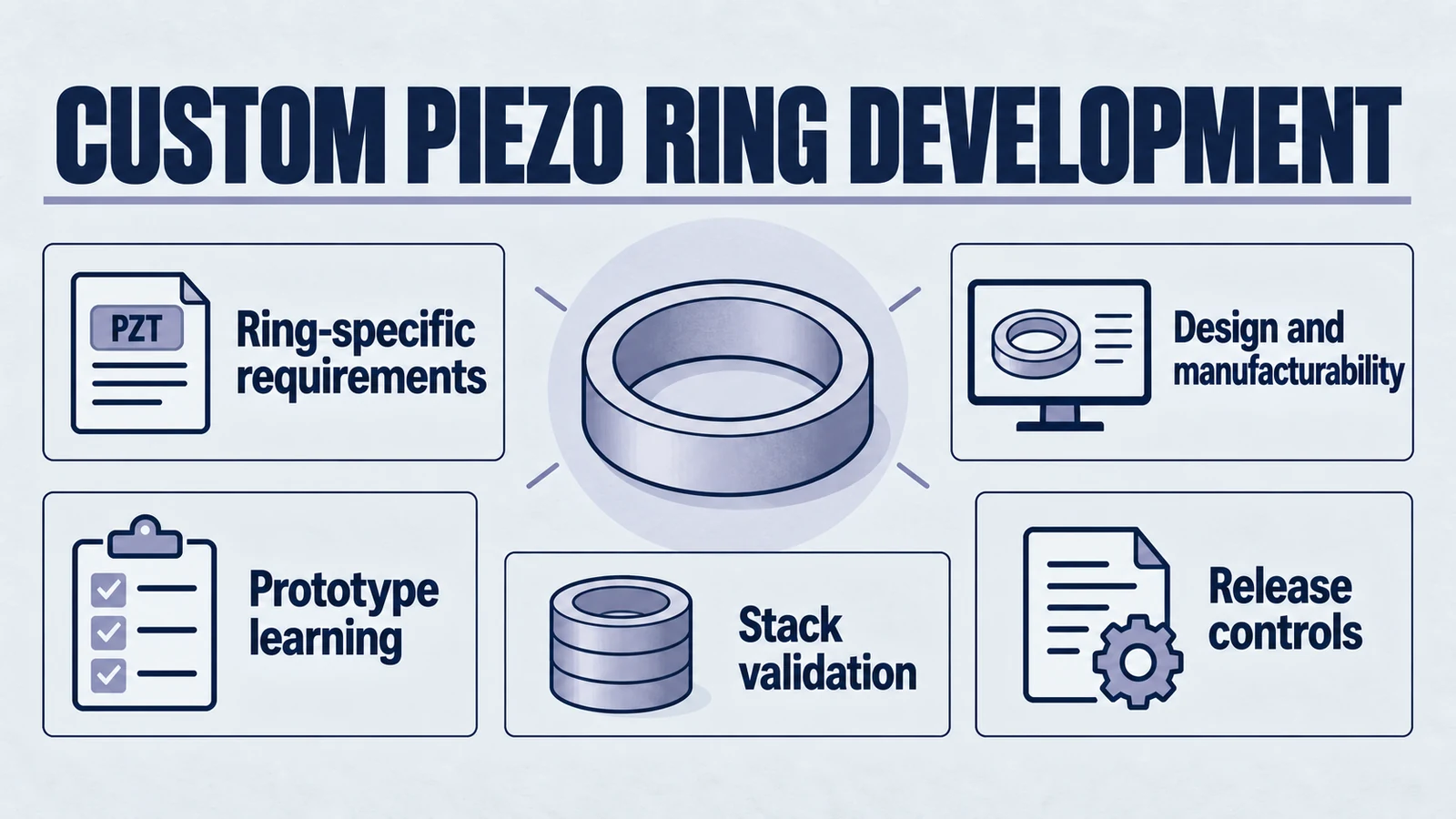

3. Der Co-Development-Workflow soll die Unsicherheit schrittweise reduzieren

Starke OEM-Ringprogramme basieren auf einer strukturierten Unsicherheitsreduzierung, anstatt vom Konzept direkt in die Produktion zu springen. Ein nützlicher Co-Development-Workflow besteht normalerweise aus vier Phasen.

3.1 Anforderungsrahmen

Die erste Stufe bestätigt die eigentliche Mission des Rings. Handelt es sich um einen Reinigungsstapel, der die Erwärmung im Arbeitszyklus überstehen muss? Ein Schweißkonverter, der auf eine stabile Vorspannung angewiesen ist? Eine kundenspezifische medizinische oder akustische Baugruppe mit engen Platzverhältnissen? Das Ziel besteht darin, das Designproblem auszurichten, bevor jemand die falsche Variable optimiert.

3.2 Designvorschlag und DFM

Als nächstes folgt die Übersetzung in eine Ringarchitektur: Materialfamilie, Zielabmessungen, Beschichtung, Toleranzstrategie und Montageannahmen. In dieser Phase werden auch Kompromisse zwischen Design und Herstellbarkeit ans Licht gebracht. Beispielsweise kann eine theoretisch ideale Geometrie für ein reales Produktionsprogramm zu fragil, zu teuer oder zu empfindlich gegenüber Prozessschwankungen sein.

3.3 Prototypisches Lernen

Prototypenrunden sollten an Lernziele gebunden sein, nicht nur an Versandtermine. In einer ersten Runde könnte die Machbarkeit der Architektur festgestellt werden. Eine zweite Runde könnte die Impedanz, das thermische Verhalten oder die Stapelresonanz verschärfen. In einer dritten Runde kann überprüft werden, ob das gewählte Prozessfenster robust genug für die Pilotproduktion ist.

3.4 Validierung und Freigabe

Die letzte Stufe verwandelt den Ring von einem technischen Experiment in ein kontrolliertes Teil. Das bedeutet, dass Messungen auf Losebene, Montageempfindlichkeit, Haltbarkeitsverhalten und alle für die Freigabe in den OEM-Workflow erforderlichen Dokumente bestätigt werden müssen. Wenn Sie sich darüber im Klaren sind, wie sich das gesamte Programm vom Prototyp zum Pilotprojekt und zur Produktion skalieren lässt, nutzen Sie unsere Fertigungs-Workflow-Leitfaden neben dieser Seite.

4. Was ein validierter Ring-Prototyp eigentlich beweisen sollte

Ein validierter Prototyp ist nicht nur ein Ring, der „einmal funktioniert“. Es ist ein Ring, der beweist, dass die Architektur es wert ist, weitergeführt zu werden. Bei ringbasierten OEM-Programmen muss die Validierung normalerweise vier Fragen beantworten.

4.1 Liegt das elektrische Verhalten innerhalb eines kontrollierbaren Fensters?

Der Prototyp sollte Resonanz, Antiresonanz, Kapazität, Impedanz und jedes angestrebte elektromechanische Verhalten bestätigen. Die Frage ist nicht nur, ob eine Probe das Ziel treffen kann, sondern auch, ob das Ziel herstellbar aussieht.

4.2 Bleibt der Stapel unter realistischer Belastung stabil?

Da viele Ringprogramme in geladenen Baugruppen enden, sollte der Prototyp unter realistischen mechanischen Bedingungen evaluiert werden. Dies kann Vorspannung, Hornbefestigung, Trägerstruktur, Temperaturwechsel oder Belastungstests bedeuten. Nur Labormessungen geben selten Aufschluss.

4.3 Ist der Ring mit der gewählten Integrationsmethode kompatibel?

Die beste Keramikgeometrie kann immer noch versagen, wenn das Elektrodenschema, die Verbindungslinie oder die Metallschnittstellen nicht zum Montageprozess passen. Die Prototypenvalidierung sollte daher den Ring als Teil des beabsichtigten Integrationspfads testen.

4.4 Bietet das Design Spielraum für Fertigungsabweichungen?

Der gefährlichste Prototyp ist die „goldene Probe“, die normale Chargenschwankungen nicht überstehen kann. In einer nützlichen Validierungsrunde wird gefragt, ob das Design bei allen erwarteten Prozessbewegungen funktioniert, und nicht nur, wenn sich die beste Probe und der beste Techniker zufällig am selben Tag treffen.

5. Häufige Fehler bei benutzerdefinierten Rufprogrammen

1. Ringdesign als Problem mit einer Variablendimension behandeln. Außendurchmesser, Innendurchmesser und Dicke sind wichtig, aber auch Material, Vorspannung, Ebenheit der Schnittstelle und Anwendungslast.
2. Verwendung eines Katalogrings zur Lösung eines Systemproblems. Teile von der Stange sind für die Machbarkeit wertvoll, verbergen jedoch oft die tatsächlichen Einschränkungen in Produktionsprogrammen.
3. Es wird zu lange darauf gewartet, die Validierung zu definieren. Wenn die Erfolgskriterien vage sind, wird jede Prototypenrunde zu einem Meinungskampf.
4. Zusammenführung von Beschaffung und gemeinsamer Entwicklung auf einer Seite oder einer Entscheidung. Die Sorgfaltspflicht der Lieferanten und die kundenspezifische Entwicklung hängen zusammen, sind aber nicht die gleiche Aufgabe.
5. Ignorieren der umfassenderen Formentscheidung. Einige Ringprobleme sind eigentlich vorgelagerte Geometrieprobleme, daher ist es hilfreich, die breitere Formauswahl separat zu klären, bevor ein Ringprogramm gesperrt wird.

6. So verwenden Sie diese Seite mit den Geometrie- und Beschaffungshandbüchern

Diese Seite dient der ringspezifischen OEM-Entwicklung. Es ist nicht dazu gedacht, die umfassendere Geometrieübersicht zu ersetzen, und es ist nicht dazu gedacht, den Beschaffungsleitfaden zu ersetzen.

• Verwenden Sie die Geometrie-Auswahlhilfe wenn die Formfamilie noch geöffnet ist.
• Verwenden Sie diese Seite, wenn es sich bei der Formfamilie um einen Ring handelt und die nächste Frage kundenspezifische Konstruktion, Spezifikationsentwicklung und validiertes Prototyping betrifft.
• Verwenden Sie die Leitfaden zur Ringbeschaffung wenn sich die Arbeit auf die Sorgfaltspflicht der Lieferanten, MOQ, Durchlaufzeit, Chargenkontrolle und eingehende Qualitätssicherung verlagert.

Durch diese Trennung konzentriert sich jede Referenz auf eine Entscheidung, anstatt einen einzelnen Artikel zu zwingen, jede ringbezogene Frage auf einmal zu beantworten.

Schlussfolgerung: Verwenden Sie benutzerdefinierte Ringtechnik, wenn der Ring bereits die Antwort ist

OEM-Ringentwicklung funktioniert am besten, wenn das Team die Geometriefrage bereits beantwortet hat und bereit ist, diese Antwort in einen kontrollierten Prototypenpfad umzuwandeln. Zu diesem Zeitpunkt besteht die Hauptarbeit nicht im allgemeinen Lieferantenvergleich. Es übersetzt Anwendungsbeschränkungen in eine Ringarchitektur, die erstellt, validiert und skaliert werden kann.

Verwenden Sie diese Seite, wenn Sie ein ringspezifisches technisches Gespräch benötigen. Nutzen Sie unsere Geometrie-Auswahlhilfe um die Formfamilie und unsere auszuwählen Leitfaden zur Ringbeschaffung um das Beschaffungsrisiko zu kontrollieren, sobald die Designrichtung klar ist.

Müssen Sie ein benutzerdefiniertes Ringprogramm festlegen? Teilen Sie uns Ihre Zielfrequenz, Stack-Architektur, Leistungsstufe, Arbeitszyklus und Validierungsziele mit Ingenieurteam Damit die Ringspezifikation um die reale Anwendung herum aufgebaut werden kann, anstatt um einen generischen Katalogkompromiss.
