Piezoelektrische Wandler vs. Ultraschallwandler: Was ist der Unterschied?
Kurze Antwort: Ein piezoelektrischer Wandler ist die umfassendere Gerätekategorie: Er wandelt mechanische und elektrische Energie mithilfe eines piezoelektrischen Materials wie PZT um. Ein Ultraschallwandler ist ein spezieller Wandler, der zum Senden oder Empfangen von Schall über 20 kHz entwickelt wurde. Die meisten Ultraschallwandler sind piezoelektrisch, aber nicht jeder piezoelektrische Wandler ist Ultraschall.
Beginnen Sie für die Materialseite mit was PZT ist. Informationen zur Auswahl der Ultraschallqualität finden Sie unter PZT Auswahl des Ultraschallwandlers.

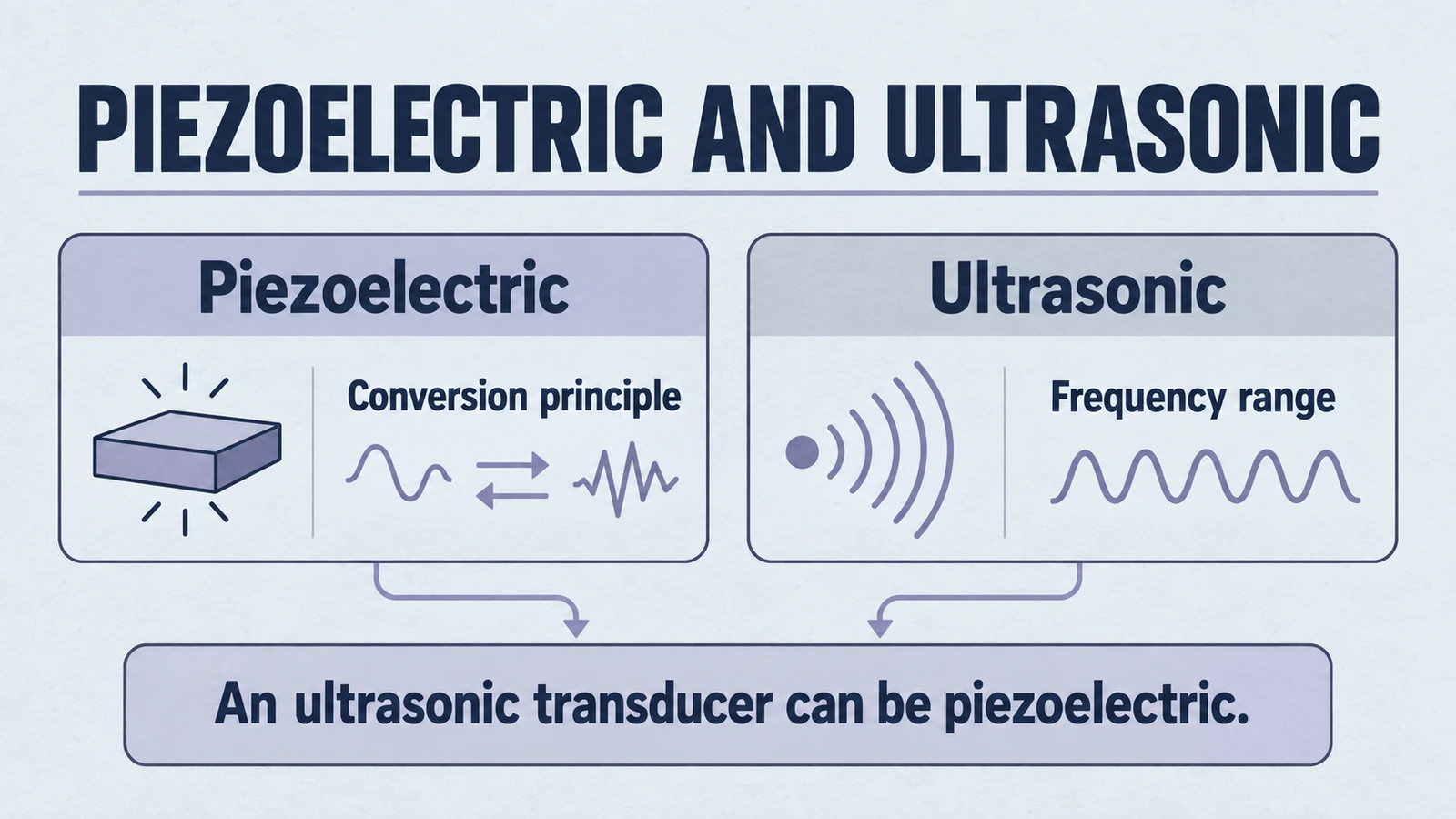

Wenn man die Welt der elektromechanischen Energieumwandlung erforscht, stößt man häufig auf zwei Begriffe Piezoelektrische Wandler und Ultraschallwandler. Dabei handelt es sich nicht um konkurrierende Technologien, sondern sie stehen in einem hierarchischen Verhältnis zueinander: Ultraschallwandler sind eine spezielle Untergruppe piezoelektrischer Wandler.
Schwerpunkt der technischen Entscheidung: Bestimmen Sie vor der endgültigen Komponentenauswahl, ob Ihr System eine allgemeine elektromechanische Umwandlung oder eine Ultraschallwellenübertragung benötigt.
Das Verständnis dieser Unterscheidung ist für Ingenieure, Designer und Produktentwickler von entscheidender Bedeutung, die die richtige Komponente für ihre Anwendungen auswählen möchten – sei es Sensorik, Betätigung oder Hochfrequenzsignalübertragung. Ziel dieses Artikels ist es, die Definitionen, Mechanismen, Anwendungsfälle und kritischen Unterschiede zwischen diesen beiden Kategorien zu klären und einen praktischen Leitfaden für die Komponentenauswahl bereitzustellen.
Was sind piezoelektrische Wandler?
Piezoelektrische Wandler sind Geräte, die das verwenden piezoelektrischer Effekt um mechanische Energie in elektrische Energie umzuwandeln und umgekehrt. Dieser Effekt wird bei bestimmten Materialien beobachtet – am häufigsten bei piezoelektrischer Keramik PZT (Bleizirkonattitanat)– die unter mechanischer Belastung eine elektrische Ladung erzeugen und sich verformen, wenn sie einem elektrischen Feld ausgesetzt werden. Durch diese Doppelfunktion können piezoelektrische Wandler sowohl als Sensoren als auch als Aktoren fungieren.
Hauptmerkmale:
- Material: PZT Keramik, Quarz, PVDF-Polymere
- Frequenzbereich: Breit, von statischen Signalen bis zu mehreren MHz
- Anwendungen: Drucksensoren, Beschleunigungsmesser, Aktoren, Energieernter, Vibrationssensoren, Sonarsysteme
- Formfaktoren: Discs, rings, mehrschichtige Stapel, tubes, Ausleger
Piezoelektrische Wandler werden häufig in Anwendungen eingesetzt, die hohe Präzision, schnelle Reaktion und Zuverlässigkeit unter rauen Bedingungen erfordern. Ihre Fähigkeit, genaue Messungen und schnelle Betätigung in kompakten, passiven Geräten zu ermöglichen, macht sie für Branchen von der Luft- und Raumfahrt bis zur Unterhaltungselektronik geeignet.
Darüber hinaus reduzieren ihre hohe Haltbarkeit und das Fehlen beweglicher Teile den Verschleiß und die Wartung, was sie zu einer kostengünstigen Lösung für Langzeitanwendungen macht. Einige fortschrittliche Systeme nutzen Piezowandler sogar für Mikropositionierungsaufgaben in der Nanotechnologie und Optik.
Was sind Ultraschallwandler?
Ultraschallwandler sind eine spezielle Art von piezoelektrischen Wandler, die dafür entwickelt wurde arbeiten im Ultraschallfrequenzbereich, im Allgemeinen über 20 kHz. Diese Geräte verwenden hochfrequente Vibrationen, um Ultraschallwellen auszusenden oder zu erkennen, die sich durch Luft, Flüssigkeiten oder feste Medien ausbreiten, und ermöglichen so eine berührungslose Erfassung und Bildgebung.
Hauptmerkmale:
- Function: Aussendung und/oder Empfang von Ultraschallwellen
- Frequenzbereich: Typischerweise 20 kHz bis mehrere MHz
- Anwendungen:
- Medizinische Bildgebung (Ultraschall)
- Zerstörungsfreie Prüfung (NDT)
- Ultraschallreinigung
- Füllstandserfassung und Durchflussmessung
- Robotik und Hinderniserkennung
- Biometrische Sensoren und Fingerabdruckscanner
- Formfaktoren: Sonden, Sensorarrays, Tauchwandler, luftgekoppelte Bauformen, fokussierte Elemente
Diese Wandler sind mit zusätzlichen Designmerkmalen ausgestattet – wie akustische Anpassungsschichten, Trägerschichten zur Dämpfung und Gehäusematerialien, die für die Schallausbreitung optimiert sind – um die Effizienz und Richtungsabhängigkeit des ausgesendeten oder empfangenen Ultraschallsignals zu maximieren. Einige Systeme verwenden auch Phased-Arrays zur Strahllenkung und verbesserten Auflösung.
Beziehung zwischen den beiden
Sind alle Ultraschallwandler piezoelektrisch?
- Die meisten sind es. Piezoelektrische Materialien sind aufgrund ihrer hohen Energieeffizienz, kompakten Größe, Frequenzsteuerbarkeit und bewährten Zuverlässigkeit der Industriestandard für die Erzeugung von Ultraschallwellen.
- Einige Ultraschallwandler basieren jedoch auf alternativen Technologien, wie zum Beispiel:
- CMUTs (kapazitive mikrobearbeitete Ultraschallwandler)
- Magnetostriktive Wandler
- Optische und MEMS-basierte Systeme
Sind alle piezoelektrischen Wandler Ultraschall?
- Definitiv nicht. Viele piezoelektrische Wandler arbeiten mit niedrige oder Nicht-Ultraschallfrequenzen und werden zur Erfassung physikalischer Veränderungen wie Kraft, Beschleunigung, Weg oder für präzise Mikrobetätigungsaufgaben verwendet.
Die richtige Beziehung ist also:
Ultraschallwandler ⊆ Piezoelektrische Wandler (Teilmenge)
Diese Beziehung ähnelt der Tatsache, dass alle Elektroautos Autos sind, aber nicht alle Autos elektrisch sind. Ultraschallwandler sind piezoelektrische Geräte, die für eine bestimmte Funktion und einen bestimmten Frequenzbereich optimiert sind.
Vergleichstabelle
| Feature | Piezoelektrische Wandler | Ultraschallwandler |
|---|---|---|
| Scope | Elektromechanische Allzweckwandler | Spezialisiert auf die Erzeugung und Erkennung von Ultraschallwellen |
| Frequenzbereich | DC zu MHz | >20 kHz (Ultraschall) |
| Typische Verwendung | Sensorik, Betätigung, Energiegewinnung | Bildgebung, Erkennung, Messung |
| Designkomplexität | Oft einfachere, allgemein verwendbare Designs | Akustikspezifische Designs mit passenden Schichten, fokussierten Strahlen |
| Anwendungsbeispiele | Drucksensoren, Energy Harvester, Piezo-Summer | Ultraschallsonden, Ultraschallschweißgeräte, Pegelmesser |
| Directionality | Breit; nicht immer richtungsweisend | Oft stark gerichtet und strahlfokussiert |
| Signalverarbeitung | Erfordert möglicherweise Ladungsverstärker | Normalerweise integriert in Echoverarbeitungs- und Filtersysteme |
Wie man zwischen ihnen wählt
Der Schlüssel liegt nicht darin, „entweder-oder“ zu wählen, sondern Definieren Sie zunächst die Anforderungen Ihrer Anwendungund wählen Sie dann den am besten geeigneten Wandler aus. Hier ist eine detailliertere Anleitung:
Wählen Sie einen piezoelektrischen Wandler, wenn:
- Sie müssen erkennen Kraft, Druck oder Vibration
- Sie bauen ein Niederfrequenz-Aktor oder -Sensor
- Ihre Designanforderungen Haltbarkeit, kompakte Größe und geringer Stromverbrauch
- Sie benötigen allgemeine elektromechanische Umwandlung ohne besondere akustische Anforderungen
Unsere Ring-Serie und Disc-Serie bieten hervorragende Lösungen für diese Anwendungen.
Wählen Sie einen Ultraschallwandler, wenn:
- Ihre Bewerbung umfasst Wellenausbreitung, Bildgebung oder Erkennung durch Luft, Flüssigkeit oder Feststoff
- Sie brauchen Präzise, berührungslose Messung wie in Flüssigkeitsstände, Entfernungsmessungoder medizinische Bildgebung
- Ihr System arbeitet im Ultraschallfrequenzbereich und erfordert Strahlrichtung oder Echoanalyse
- Sie entwerfen für Reinraum, underwateroder biomedizinische Umgebungen wo die akustische Leistung entscheidend ist
Bedenken Sie außerdem:
- Umgebungsbedingungen (Temperatur, Luftfeuchtigkeit, Druck)
- Mechanische Integration und Montagemöglichkeiten
- Erforderliche Empfindlichkeit, Auflösung und Frequenzgang
Produktbeispiele aus unserem Portfolio
Bei Yujie Technology bieten wir sowohl piezoelektrische als auch Ultraschallwandler für verschiedene Anwendungen an:
Piezoelektrische Wandler:
- Disc-Serie - Ideal für allgemeine Erfassung und Betätigung
- Ring-Serie - Perfekt für Kraft- und Druckanwendungen
- Rechteckige Serie – Optimiert für spezifische Montageanforderungen
Ultraschallwandler:
- Reinigungsanwendungen - Hochleistungs-Ultraschall-Reinigungswandler
- Schönheitsgeräte - Präzisionswandler für kosmetische Anwendungen
- Durchflussmessung – Präzise Lösungen zur Durchflussmessung
- Unterwasseranwendungen - Robuste Sonar- und Erkennungssysteme
Abschließende Gedanken
Das verstehen Ultraschallwandler sind eine Untergruppe der piezoelektrischen Wandler hilft, Verwirrung zu vermeiden und sorgt für intelligentere Designentscheidungen. Beide Technologien nutzen das gleiche Grundprinzip – das piezoelektrischer Effekt– aber sind entwickelt für verschiedene betriebliche Ziele und Branchen.
Im Zuge der Weiterentwicklung der Technologie entstehen auch Hybridlösungen Piezo- und Ultraschallfunktionen werden kombiniertoder erweitert mit MEMS, optischer oder KI-basierter Signalverarbeitung.
Wenn Sie ein System entwickeln, das präzise Abtastung, Hochfrequenzbetätigung oder zuverlässige Signalübertragung erfordert, kann die Wahl des richtigen Wandlers dramatische Auswirkungen auf Leistung, Langlebigkeit und Kosteneffizienz haben.
