Ultraschall- und Infrarotsensoren: Technische Entscheidung und Fehlerkostenanalyse

Ultraschall- und Infrarotsensoren: Technische Entscheidung und Fehlerkostenanalyse

Bei der Auswahl des geeigneten Sensors für Ihre Anwendung ist es entscheidend, die Unterschiede zwischen Ultraschall- und Infrarot-Sensoren (IR) zu verstehen. Jeder Sensortyp hat seine einzigartigen Vorteile, Einschränkungen und geeigneten Anwendungen. In diesem Artikel gehen wir auf die wichtigsten Unterschiede ein und helfen Ihnen herauszufinden, welche die optimale Wahl für Ihre spezifischen Anforderungen ist.

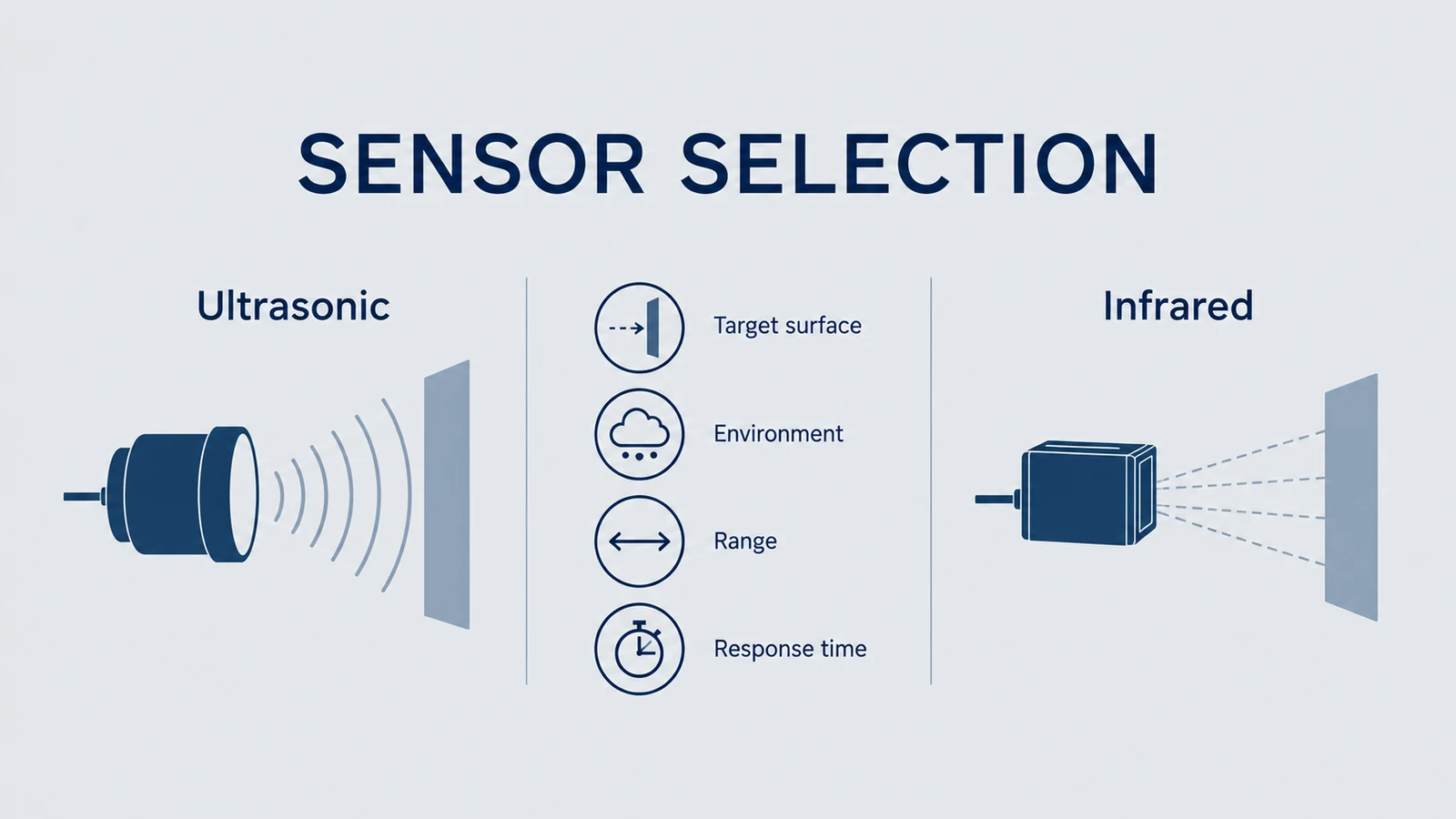

Schwerpunkt der technischen Entscheidung: Wählen Sie die Erfassungsmethode basierend auf dem Zustand der Zieloberfläche, dem Kontaminationsrisiko, dem Umgebungslicht/-geräusch und dem erforderlichen Erfassungsbereich aus, bevor Sie die Architektur festlegen.

Ultraschallsensoren: Ein Überblick

Ultraschallsensoren senden hochfrequente Schallwellen aus und erfassen die Reflexion (Echo) von Objekten. Die Zeit, die das Echo benötigt, um zurückzukehren, hilft bei der Berechnung der Entfernung zum Objekt. Unser Ultraschall-Blasenerkennungssensoren demonstrieren Sie die Präzision und Zuverlässigkeit dieser Technologie.

Hauptvorteile:

• Berührungslose Messung: Es ist kein physischer Kontakt erforderlich, ideal für empfindliche oder gefährliche Gegenstände.
• Großer Erkennungsbereich: Typischerweise wirksam von einigen Zentimetern bis zu mehreren Metern.
• Materialunabhängigkeit: Kann transparente und undurchsichtige Objekte gleichermaßen gut erkennen.
• Umweltrobustheit: Zuverlässig unter verschiedenen Umgebungsbedingungen, einschließlich Staub, Rauch, Feuchtigkeit und Temperaturschwankungen.

Einschränkungen:

• Reduzierte Genauigkeit für kleine oder schmale Objekte: Es ist schwierig, Objekte zu erkennen, die kleiner als der Schallkegel des Sensors sind.
• Beeinflusst durch Oberflächenwinkel und Textur: Unregelmäßig geformte oder stark saugende Oberflächen können zu ungenauen Messungen führen.

Ausführliche Informationen zur Genauigkeit von Ultraschallsensoren finden Sie in unserem Leitfaden unter Präzise Abstandsmessung mit Ultraschallsensoren.

Infrarotsensoren: Ein Überblick

Infrarotsensoren senden einen Infrarotlichtstrahl aus, der von Objekten reflektiert wird, und messen die Entfernung basierend auf der Intensität des zurückgegebenen Signals.

Hauptvorteile:

• Präzisionsmessung: Hervorragende Genauigkeit im Nahbereich, ideal für die Feinpositionierung.
• Schnelle Reaktionszeit: Schneller als Ultraschallsensoren, nützlich in dynamischen Anwendungen.
• Schmaler Erkennungsstrahl: Ermöglicht das präzise Anvisieren von Objekten auf engstem Raum.

Einschränkungen:

• Beeinflusst durch Objektfarbe und Transparenz: Dunkle, transparente oder stark reflektierende Objekte können zu Ungenauigkeiten führen.
• Kürzere Reichweite: Typischerweise nur bis zu einigen Metern wirksam.
• Anfälligkeit gegenüber Umweltfaktoren: Die Leistung kann sich bei direkter Sonneneinstrahlung oder in staubigen Umgebungen verschlechtern.

Engineering-Vergleich: Fehlermodi und Lebenszykluskosten

Reichweite und Genauigkeit

• Ultraschall: Erfassung über große Entfernungen mit mäßiger Genauigkeit, geeignet für die Erfassung großer Bereiche. Unser Ultraschall-Füllstandsensoren zeigen diese Fähigkeit in industriellen Anwendungen.
• Infrarot: Kürzere Reichweite, höhere Genauigkeit, ideal für präzise Entfernungsmessungen.

Objekterkennung

• Ultraschall: Wirksam unabhängig von Farbe oder Transparenz, vorteilhaft in verschiedenen Szenarien.
• Infrarot: Am besten geeignet für undurchsichtige, reflektierende und gleichmäßig gefärbte Objekte.

Umgebungsbedingungen

• Ultraschall: Belastbarer unter wechselnden Umgebungsbedingungen.
• Infrarot: Empfindlich gegenüber direkter Sonneneinstrahlung, Staub und reflektierenden Störungen.

Reaktionszeit

• Ultraschall: Langsamere Reaktion aufgrund der Schallwellenausbreitung.
• Infrarot: Schnellere Reaktion, ideal für Echtzeit-Steuerungssysteme.

Allgemeine Anwendungen

Ultraschallsensoren:

• Industrielle Automatisierung: Tankfüllstandsmessung, Hinderniserkennung mithilfe spezieller Ultraschallerkennungssysteme
• Automobil: Einparkhilfe, Kollisionsvermeidung
• Robotik: Navigation, Hinderniserkennung – erfahren Sie mehr darüber Ultraschallsensoren in der Robotik
• Medizinische Geräte: Flüssigkeitsüberwachung und Blasenerkennung in medizinischen Anwendungen

Infrarotsensoren:

• Robotik: Linienfolgende Roboter, Näherungserkennung
• Automatisierung: Präzise Entfernungsmessung, Objektzählung
• Unterhaltungselektronik: Gestenerkennung, Fernbedienungen

Anwendungen zur Durchflussmessung

Beide Sensortypen finden Anwendung in der Durchflussmessung, Ultraschallsensoren zeichnen sich jedoch durch nicht-invasive Anwendungen aus. Unser HJ-2112/1M Ultraschall-Durchflussmesser-Wandler demonstriert, wie Ultraschalltechnologie eine genaue Durchflussmessung ohne Rohrdurchdringung ermöglicht. Erfahren Sie mehr über die Technologie dahinter nicht-invasive Ultraschall-Durchflussmessung.

Gasflussüberwachung

Für Gasanwendungen bieten Ultraschallsensoren eine hervorragende Genauigkeit und Zuverlässigkeit. Unsere Expertise in Ultraschall-Gasströmungssensoren zeigt, wie diese Technologie HVAC- und Energieüberwachungssysteme verbessert.

Unterwasser- und Meeresanwendungen

In Unterwasserumgebungen sind Ultraschallsensoren (Sonarwandler) die klare Wahl gegenüber Infrarotsensoren. Entdecken Sie unseren umfassenden Leitfaden zum Thema Unterwasser-Ultraschallsensoren für die Schifffahrtsindustrie um zu verstehen, wie diese Sensoren Navigation, Objekterkennung und Entfernungsmessung in Gewässern ermöglichen.

Die richtige Wahl treffen

Berücksichtigen Sie bei der Wahl zwischen Ultraschall- und Infrarotsensoren Folgendes:

• Genauigkeitsanforderungen: Wählen Sie Infrarot für hohe Genauigkeit im Nahbereich und Ultraschall für zuverlässige Leistung über größere Entfernungen.
• Objekteigenschaften: Entscheiden Sie sich für Ultraschall, wenn Objekte transparent oder reflektierend sind; Wählen Sie Infrarot, wenn die Objekte undurchsichtig und gleichmäßig gefärbt sind.
• Umgebungsbedingungen: Ultraschallsensoren sind in rauen Umgebungen vorzuziehen, wohingegen Infrarotsensoren in kontrollierten Innenräumen hervorragend sind.
• Reaktionsgeschwindigkeit: Wählen Sie Infrarotsensoren für Anwendungen, die eine schnelle Reaktionsfähigkeit erfordern.

Wesentliche Überlegungen

Die Wahl von Piezoelektrische Keramikmaterialien wirkt sich erheblich auf die Leistung des Ultraschallsensors aus. Das Verständnis der PZT-Eigenschaften hilft bei der Auswahl des optimalen Sensors für Ihre Anwendungsanforderungen.

Spezialisierte Anwendungen

Für spezielle Reinigungsanwendungen bietet die Ultraschalltechnologie einzigartige Vorteile. Erfahren Sie mehr über Ultraschallkavitationswandler und ihre Rolle in industriellen Reinigungsprozessen.

Technische Überlegungen

Das Verständnis der Grundprinzipien dieser Sensoren hilft dabei, fundierte Entscheidungen zu treffen. Unser ausführlicher Leitfaden zum Thema PZT Ultraschallwandler erklärt die Funktionsprinzipien und Schlüsselanwendungen, die Ultraschallsensoren branchenübergreifend vielseitig machen.

Schönheits- und Verbraucheranwendungen

Über den industriellen Einsatz hinaus findet die Ultraschalltechnologie auch in Verbrauchergeräten Anwendung. Unser HJ-2804 Gesichtsmassagewandler demonstriert, wie Ultraschalltechnologie Schönheits- und Wellnessanwendungen verbessert.

Conclusion

Um die richtige Sensorauswahl zu treffen, ist es wichtig, die spezifischen Anforderungen und die Betriebsumgebung Ihrer Anwendung zu verstehen. Durch die sorgfältige Bewertung dieser Faktoren können Sie eine optimale Sensorleistung und Systemzuverlässigkeit sicherstellen.

Ultraschallsensoren hervorragend geeignet für raue Umgebungen, Erkennung über große Entfernungen und materialunabhängige Erfassung Infrarotsensoren bieten hochpräzise, ​​schnell reagierende Messungen in kontrollierten Umgebungen. Die Wahl zwischen Ultraschallsensor vs. Infrarot hängt letztendlich von Ihren spezifischen Anwendungsanforderungen, Umgebungsbedingungen und Genauigkeitsanforderungen ab.

Verwandte technische Lektüre

• Vergleichen Sie die Wandlertechnologien, bevor Sie einen Sensorstapel auswählen
• Empfindlichkeitsgrenzen unter realen Montagebedingungen validieren
• Überprüfen Sie Sensorprodukte für den industriellen Einsatz
• Kontaktieren Sie die Technik für anwendungsspezifische Beratung

---

Beschaffungshinweise für reale Projekte

Wenn dieser Vergleich zu einer Beschaffungsentscheidung wird, müssen Teams normalerweise das Lebenszyklusrisiko mit Kandidatenmodellen und RFQ-Details verknüpfen.

Anwendung-zu-Modell-Zuordnung

• Flexible Integration über kurze Distanzen: MU18
• Allzweck-Multimeter-Erkennung: MU30
• Feste Installation in rauen Umgebungen: Sensor mit Edelstahlgehäuse

RFQ Checkliste

1. Zielbereich und akzeptable Blindzonengrenze.
2. Umgebungsdetails: Staub, Schaum, Dampf, Abwaschungen oder Chemikalien.
3. Ausgabeschnittstelle: PNP/NPN, Relais, Analog oder RS485-Anforderungen.
4. Leistungs- und Betriebsprofil für kontinuierlichen oder intermittierenden Betrieb.
5. Jährliche Menge, Probenzeitpunkt und Liefererwartungen.

Model-Screening starten um der Ultraschallsensor-Hub, überprüfen Sie die Fähigkeiten des Lieferanten auf PZT Material- und Fähigkeitsseiteund senden Sie Ihre Anforderungen durch technischer RFQ-Kontakt.
