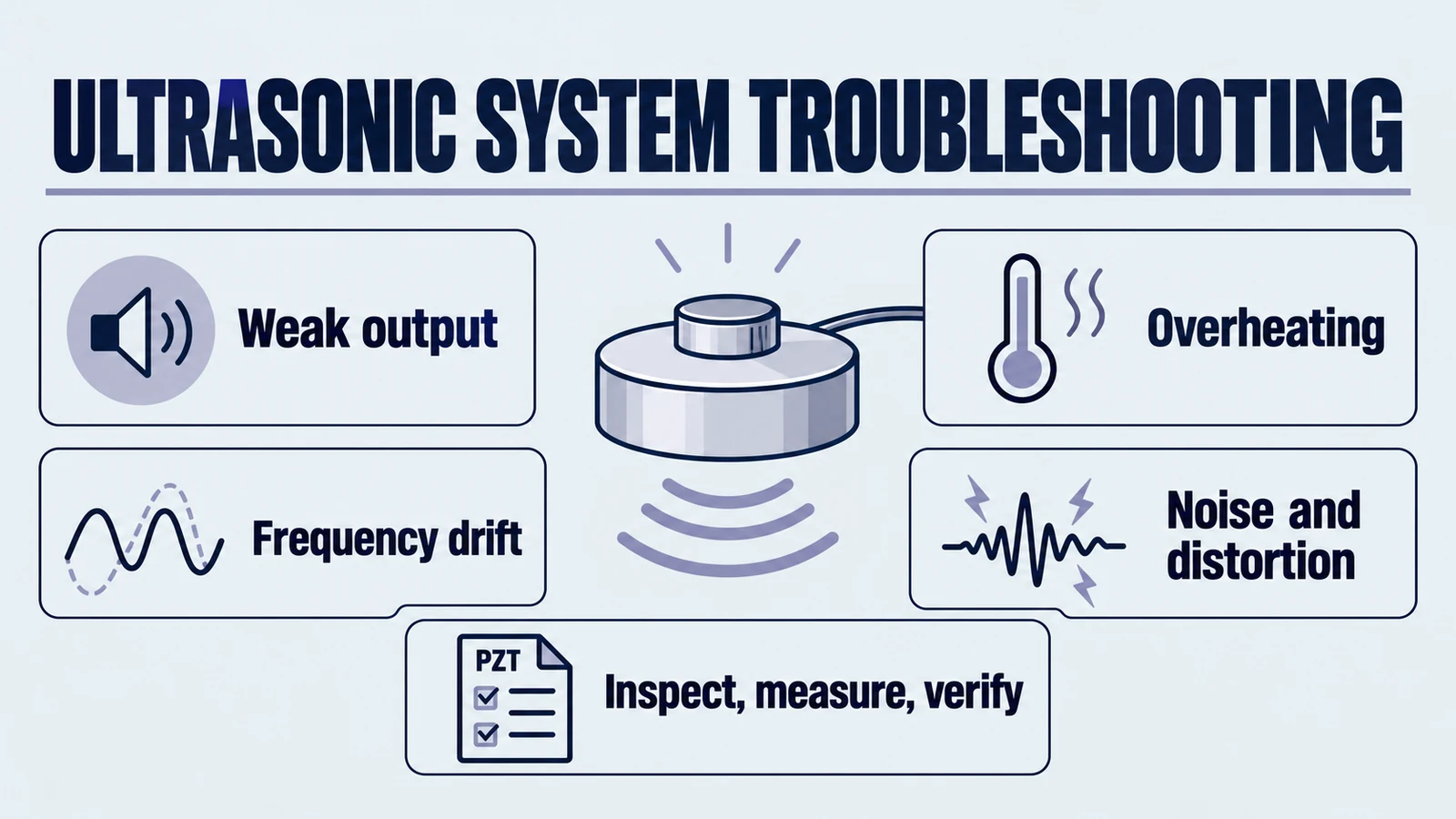

Fehlerbehebung bei Ultraschallsystemen: Häufige Probleme und Lösungen für Wandler
Ultraschallsysteme sind wichtig für verschiedene Anwendungen wie industrielle Reinigung, medizinische Bildgebung, zerstörungsfreie Prüfung (NDT), Flüssigkeitsdurchflussmessung und Präzisionsbearbeitung. Im Kern dieser Systeme fungieren Ultraschallwandler als kritische Schnittstelle zwischen elektrischer Energie und hochfrequenten mechanischen Schwingungen. Im Laufe der Zeit kann es bei diesen Komponenten zu Verschleiß, Verschmutzung und elektrischen oder mechanischen Ausfällen kommen, die die Leistung beeinträchtigen. Ein klares Verständnis potenzieller Probleme, Frühwarnzeichen und Korrekturmaßnahmen ist für die Aufrechterhaltung einer maximalen Systemzuverlässigkeit unerlässlich.
Dieser erweiterte Leitfaden zur Ultraschall-Fehlerbehebung bietet eine detaillierte Aufschlüsselung häufiger Probleme mit Ultraschallwandlern, deren Symptome, Ursachen, Diagnoseansätze und bewährte Lösungen.
1. Kein Ausgang oder schwaches Signal
Symptome:
- Völliges Fehlen einer Ultraschallausgabe
- Schwache oder schwankende Signalstärke
- Verminderte Reinigungs-, Bildgebungs- oder Messeffizienz
Mögliche Ursachen:
- Lose oder korrodierte elektrische Anschlüsse
- Interner Bruch oder Depolarisation piezoelektrischer Elemente
- Fehlerhafte Treiberschaltung oder instabile Stromversorgung
- Nichtübereinstimmung zwischen Wandlerresonanz und Generatorfrequenz
Korrekturen:
- Überprüfen und sichern Sie alle Kabel und Anschlüsse. Ersetzen Sie korrodierte Anschlüsse
- Führen Sie eine Impedanzanalyse durch, um die Integrität des Piezoelements zu bestätigen
- Tauschen oder reparieren Sie fehlerhafte Treiberplatinen und stabilisieren Sie die Stromquelle
- Überprüfen Sie die Generatoreinstellungen und stimmen Sie sie neu ab, um eine präzise Frequenzausrichtung zu gewährleisten
Für Anwendungen, die eine hochpräzise Ausgabe erfordern, sollten Sie ein Upgrade auf unsere in Betracht ziehen professionelle Ultraschall-Reinigungswandler die für eine konsistente, zuverlässige Leistung ausgelegt sind.
2. Überhitzung des Wandlers
Symptome:
- Das Außengehäuse wird innerhalb von Minuten übermäßig heiß
- Allmählicher Verlust der Ausgangsleistung im Laufe einer Sitzung
- Verbrannter Geruch oder sichtbare Verfärbung in der Nähe der Montagepunkte
Mögliche Ursachen:
- Betrieb mit dauerhaft hoher Leistung, die über die Spezifikationen hinausgeht
- Unzureichende Wärmeableitung oder blockierter Kühlluftstrom
- Interner dielektrischer Durchschlag verursacht elektrische Leckage
- Erweiterter Betrieb unter Bedingungen außerhalb der Resonanz
Korrekturen:
- Reduzieren Sie die Eingangsleistung auf Nenngrenzen und führen Sie Lastwechsel ein
- Installieren Sie ggf. Kühlkörper, Zwangsluftkühlung oder Flüssigkeitskühlung
- Testen Sie auf Isolationswiderstandsfehler und ersetzen Sie beschädigte Komponenten
- Stellen Sie die richtige Frequenz erneut ein und überprüfen Sie die Lastanpassung
Unsere industrielle Schweißwandler sind speziell mit verbessertem Wärmemanagement für Hochleistungsanwendungen konzipiert.
3. Frequenzdrift oder Instabilität
Symptome:
- Die Ausgangsfrequenz verschiebt sich während des Aufwärmens oder längerem Betrieb
- Unregelmäßige Leistung bei Präzisionsmessungen
Mögliche Ursachen:
- Die Alterung des Piezomaterials verändert die Resonanzeigenschaften
- Wärmeausdehnung oder -kontraktion, die die mechanische Kopplung beeinflusst
- Befestigungsschrauben oder -kupplungen werden durch Vibrationen gelöst
Korrekturen:
- Ersetzen oder überholen Sie veraltete Wandlerbaugruppen
- Verwenden Sie temperaturgeführte Gehäuse oder Ausgleichsschaltungen
- Ziehen Sie alle mechanischen Befestigungen mit den richtigen Spezifikationen fest oder ziehen Sie sie erneut fest
Für kritische Messanwendungen sind unsere Ultraschall-Durchflussmesserwandler bieten eine außergewöhnliche Frequenzstabilität.
4. Übermäßiges Rauschen oder verzerrte Ausgabe
Symptome:
- Lautes hörbares Brummen oder Rasseln, das über den normalen Ultraschallbetrieb hinausgeht
- Verzerrte Wellenformen auf Oszilloskopspuren sichtbar
- Ungleichmäßige Reinigungsmuster oder Bildartefakte
Mögliche Ursachen:
- Lose mechanische Vorrichtungen oder Tankwände verursachen sekundäre Resonanz
- Risse oder Delaminierung des Piezostapels
- Oberflächenverschmutzung durch Öl, Kalk oder andere Verunreinigungen
Korrekturen:
- Sichern Sie alle Vorrichtungen und dämpfen Sie externe Vibrationen
- Ersetzen Sie beschädigte Piezostapel oder Verbindungsschichten
- Reinigen Sie die strahlenden Oberflächen gründlich mit zugelassenen Lösungsmitteln
5. Kavitationserosion (Reinigungsanwendungen)
Symptome:
- Sichtbare Lochfraßbildung, Korrosion oder Oberflächenverschleiß auf der Wandleroberfläche
- Reduzierte Reinigungsintensität in betroffenen Bereichen
Mögliche Ursachen:
- Kontinuierlicher Hochleistungsbetrieb in aggressiven chemischen Bädern
- Schlechtes Tankdesign, das die Kavitation in kleinen Zonen konzentriert
Korrekturen:
- Upgrade auf erosionsbeständige Frontplatten oder Beschichtungen
- Entwerfen Sie die Tankgeometrie neu, um die Kavitationsenergie gleichmäßig zu verteilen
- Implementieren Sie einen gepulsten oder intermittierenden Betrieb, um den Verschleiß zu begrenzen
Für raue Reinigungsumgebungen sollten Sie unsere in Betracht ziehen Hochleistungs-Reinigungswandler mit erhöhter Erosionsbeständigkeit.
Erweiterte Diagnosetipps
- Impedanz-Sweeps: Verfolgen Sie Resonanzänderungen im Laufe der Zeit, um die Alterung vorherzusagen
- Wärmebildgebung: Identifizieren Sie Hotspots, die auf elektrische Leckagen oder eine schlechte Kopplung hinweisen
- Ausgangsleistungsprotokollierung: Überwachen Sie auf allmähliche Rückgänge, die auf Materialermüdung hinweisen
Unsere Ultraschall-Blasenerkennungssensoren kann dabei helfen, die Systemleistung zu überwachen und Anomalien frühzeitig zu erkennen.
Vorbeugende Wartung für Ultraschallwandler
Um die Wahrscheinlichkeit von Problemen mit dem Ultraschallwandler zu minimieren:
- Geplante Inspektionen: Überprüfen Sie die Anschlüsse, die Montage und die Unversehrtheit des Gehäuses
- Regelmäßige Tests: Führen Sie Frequenzgang- und Impedanzmessungen durch
- Reinigungsprotokolle: Halten Sie strahlende Oberflächen und Kopplungsmedien frei von Kontaminationen
- Wärmemanagement: Sorgen Sie für ausreichende Kühlung und vermeiden Sie ständige Überlastungen
- Dokumentation: Führen Sie ein Protokoll über Reparaturen, Austauscharbeiten und Leistungstests zur Trendanalyse
Spezialisierte Anwendungen und Lösungen
Medizinische und Schönheitsanwendungen
Für medizinische Ultraschallanwendungen sind Präzision und Zuverlässigkeit von größter Bedeutung. Unser Gesichtsultraschallwandler werden mit strengen Qualitätskontrollen entwickelt, um konsistente Ergebnisse bei Medizinprodukten sicherzustellen.
Hochfrequenzanwendungen
Für Anwendungen, die einen Hochfrequenzbetrieb erfordern, sind unsere Hochfrequenz-Akustikwandler bieten außergewöhnliche Leistung bei Frequenzen bis zu 230kHz.
Unterwasser- und Meeresanwendungen
Meeresumgebungen stellen einzigartige Herausforderungen dar. Unser Tauchwandler sind so konstruiert, dass sie rauen Unterwasserbedingungen standhalten und gleichzeitig eine zuverlässige Leistung bieten.
Schweißanwendungen
Ultraschallschweißen erfordert eine präzise Leistungssteuerung und Wärmemanagement. Unser Sortiment umfasst Spezialwandler für Kunststoffschweißen und Metallschweißen applications.
Conclusion
Ein proaktiver Ansatz zur Ultraschall-Fehlerbehebung verlängert nicht nur die Lebensdauer von Wandlern, sondern reduziert auch Betriebsausfallzeiten und kostspielige Reparaturen. Durch das Verständnis der in diesem Leitfaden beschriebenen spezifischen Fehlermodi und die Anwendung der empfohlenen Lösungen können Bediener dafür sorgen, dass Ultraschallsysteme in Industrie-, Medizin- und Testumgebungen mit höchster Effizienz funktionieren. Konsequente Überwachung, rechtzeitige Wartung und präzise Abstimmung sichern sowohl die Leistung als auch die Investition.
