초음파 시스템용 압전판

압전판: 초음파 장치에 전력 공급을 위한 확실한 가이드

소개: 보이지 않는 초음파 기술의 엔진

태어나지 않은 아기를 처음으로 흑백으로 보는 것부터 해저의 조용한 심해 매핑에 이르기까지 초음파 기술은 눈에 보이지 않지만 현대 세계에서 널리 사용되는 힘이 되었습니다. 이는 항공기의 구조적 무결성을 지원하고 미세한 수술 기구를 미세한 정밀도로 세척하며 해군 선박이 가장 어두운 깊이까지 항해할 수 있도록 해줍니다. 이러한 모든 기술적 경이로움의 중심에는 단 하나의 소박한 구성 요소가 있습니다. 압전판. 이 작은 세라믹 요소는 전체 시스템을 구동하는 엔진으로, 전기 신호를 강력한 기계적 진동으로 변환하고, 마찬가지로 중요한 것은 되돌아오는 기계적 진동을 다시 전기 데이터로 변환하는 놀라운 능력을 보유하고 있습니다.

엔지니어링 결정의 초점: 플레이트 재료, 두께 및 통합 제약 조건에 대한 애플리케이션 요구 사항을 조기에 매핑하여 후기 단계의 재설계를 방지합니다.

의료 영상 시스템, 고출력 산업용 세척기, 고신뢰성 소나 어레이 등 모든 초음파 장치의 성능, 정밀도 및 신뢰성은 핵심 압전판의 품질 및 사양과 직접적이고 불가분의 관계가 있습니다. 기성 부품은 기능을 제공할 수 있지만 정밀하게 설계된 플레이트만이 장치의 진정한 잠재력을 발휘할 수 있습니다. 이 기사는 초음파 기술의 모든 기능을 활용하려는 엔지니어, 제품 디자이너 및 혁신가를 위한 확실한 가이드 역할을 합니다. 압전판의 기본 과학을 탐구하고, 네 가지 주요 응용 분야에서 중요한 역할을 자세히 설명하며, 모든 응용 분야에서 최적의 성능을 달성하기 위해 이러한 구성 요소를 맞춤화하기 위한 자세한 로드맵을 제공합니다. 재료 과학, 기하학적 설계 및 응용 요구 사항 간의 복잡한 관계를 이해함으로써 기술을 기능적 수준에서 뛰어난 수준으로 끌어올리는 정보에 입각한 결정을 내릴 수 있습니다.

섹션 1: 기본 원리: 압전판이 압력을 전력으로 변환하는 방법

초음파의 전체 분야는 압전 효과로 알려진 특정 결정질 재료의 고유한 특성을 기반으로 구축되었습니다. 이 현상은 단방향 프로세스가 아니라 단일 압전판이 기계적 에너지의 송신기와 수신기 역할을 모두 수행할 수 있도록 하는 양방향 에너지 변환입니다.

1.1 압전 효과: 양방향 거리

"압전"이라는 용어는 말 그대로 "압력으로 인해 발생하는 전기"로 번역됩니다. 이 효과는 1880년 프랑스 물리학자 Jacques와 Pierre Curie에 의해 처음 발견되었습니다. 그들은 석영과 같은 특정 결정에 기계적 응력을 가하면 표면에 전하가 생성된다는 사실을 발견했습니다. 이 근본적인 발견은 물질의 기계적 특성과 전기적 특성 사이의 근본적인 연관성을 밝혀냈습니다.

직접 압전 효과(센서 모드)

직접 압전 효과는 가해진 기계적 응력에 반응하여 전하가 생성되는 것입니다. 압전판을 압착하거나 누르거나 압력파(소리 에코와 같은)를 가하면 내부 결정 구조가 변형됩니다. 이러한 변형은 재료의 결정 격자 내에서 양전하와 음전하의 중심을 이동시켜 전기 쌍극자를 생성합니다. 이러한 미세한 쌍극자의 집합적 효과로 인해 순 전기 분극이 발생하여 플레이트 표면의 전극에 측정 가능한 전압이 생성됩니다. 이 전압의 크기는 적용된 힘이나 압력에 정비례합니다. 이 원칙은 모든 것의 기본이다. 압전 센서, 마이크, 압력 센서, 가속도계 및 수신 기능 포함 초음파 변환기.

역압전 효과(액추에이터 모드)

반대로 외부 전기장이 압전판에 가해지면 재료가 물리적으로 변형됩니다. 즉, 팽창하거나 수축합니다. 이는 역 압전 효과로 알려져 있습니다. 적용된 전기장과 재료 내부 쌍극자의 정렬로 인해 플레이트의 전체 치수가 변경됩니다. 교류(AC) 전압이 가해지면 판은 전기 신호와 동일한 주파수에서 빠르게 팽창하고 수축합니다. 이 고주파 진동은 주변 매체(공기, 물 또는 조직)를 밀어내어 초음파라고 알려진 고주파 압력파를 생성합니다. 이 액추에이터 모드는 초음파 송신기, 모터 및 의료용 초음파 기기 뒤에 있는 엔진입니다.

1.2 문제의 핵심: 압전 재료

압전 효과는 석영과 같은 천연 결정에 존재하지만 현대의 초음파 응용 분야에서는 뛰어난 성능과 제조 가능성을 제공하는 엔지니어링 재료에 압도적으로 의존하고 있습니다. 이러한 재료는 크게 세라믹, 단결정, 폴리머로 분류할 수 있습니다.

업계에서 가장 지배적인 재료는 다음과 같이 알려진 압전 세라믹의 일종입니다. 납 지르콘 티타네이트또는 PZT. PZT는 다결정 세라믹입니다. 즉, 작고 개별적인 결정체 덩어리로 구성되어 있습니다. 이는 강력한 압전 특성, 화학적 불활성, 고온 저항성 및 다음과 같은 다양한 모양과 크기로 제조할 수 있는 상대적 용이성으로 인해 매우 선호됩니다. 압전판, 압전 디스크, 압전 링그리고 압전 튜브. 또한, PZT의 특성은 지르콘산 납과 티탄산 납의 비율을 조정하고 다른 화학적 도펀트를 추가하여 정밀하게 맞춤화할 수 있어 특정 응용 분야에 최적화된 제제가 가능합니다.

PZT 외에도 다른 중요한 재료 클래스는 다음과 같습니다.

단결정: PMN-PT(납 마그네슘 니오베이트-납 티타네이트)과 같은 재료는 단일 연속 결정 격자로 성장합니다. 이 제품은 매우 높은 전기 기계 결합 계수(k > 90%)와 압전 상수를 제공하여 뛰어난 감도와 대역폭을 제공합니다. 이러한 고급 소재는 최고의 성능이 요구되는 고급 의료용 이미징 어레이용으로 사용되는 경우가 많습니다.
폴리머: 폴리비닐리덴 플루오라이드(PVDF)와 같은 재료는 유연하고 가벼우며 물과 인체 조직과 잘 어울리는 낮은 음향 임피던스를 가지고 있습니다. 압전 효과는 일반적으로 세라믹보다 약하지만 전압 감도(압전 전압 상수 g₃₃)가 매우 높아 특정 유형의 센서, 수중청음기 및 유연한 변환기에 탁월합니다.
무연 세라믹: 납 사용을 제한하는 RoHS과 같은 글로벌 환경 규제에 대응하여 무연 대안을 개발하기 위한 중요한 연구가 진행되었습니다. BNT(Bismuth Sodium Titanate) 및 KNN(Potassium Sodium Niobate) 기반 재료는 많은 응용 분야, 특히 전력 초음파 변환기에서 PZT에 대한 실행 가능하고 환경 친화적인 대체 재료로 떠오르고 있습니다.

1.3 분말에서 극판까지: 제조 공정

고성능 PZT 압전판의 생성은 원시 금속 산화물을 정밀하게 설계된 전기 기계 구성 요소로 변환하는 다단계 프로세스입니다. 이 공정은 납, 지르코늄, 산화티타늄의 미세한 분말을 특정 비율로 혼합하는 것으로 시작됩니다. 그런 다음 이 혼합물을 가열하거나 하소하여 균일한 PZT 분말을 형성합니다.

그런 다음 이 분말을 원하는 모양(예: 판)으로 압축하고 소결이라는 고온 소성 과정을 거칩니다. 소결 중에 개별 PZT 입자가 함께 융합되어 조밀하고 단단하며 화학적으로 안정적인 다결정 세라믹 구조를 형성합니다. 소결 후 세라믹 판은 최종 치수에 맞게 정밀하게 가공되고 일반적으로 은이나 니켈로 만들어진 전극이 표면에 적용됩니다.

그러나 이 단계에서 세라믹 판은 순 압전 효과를 나타내지 않습니다. 재료 내의 미세한 결정 영역은 무작위로 방향이 지정되어 있으며 개별 압전 효과가 서로 상쇄됩니다. 마지막으로 중요한 단계는 poling. 플레이트는 퀴리점(강유전성 특성을 잃는 온도) 바로 아래의 온도로 가열되고 강한 직류(DC) 전기장이 전극 전체에 적용됩니다. 이 강렬한 필드는 무작위로 지향된 도메인이 필드와 최대한 일치하도록 강제합니다. 필드가 여전히 적용된 상태에서 플레이트가 냉각되면 이 정렬이 고정되어 영구적인 잔류 분극이 생성됩니다. 플레이트에 강력하고 예측 가능한 압전 특성을 부여하는 것은 바로 이러한 설계되고 영구적인 내부 쌍극자 모멘트입니다. 폴링 공정의 품질은 플레이트의 최종 성능을 결정하는 직접적이고 중요한 요소입니다. 폴링이 불량한 플레이트는 압전 효과가 약해 초음파 신호가 약해지고 감도가 떨어지며 궁극적으로 장치 성능이 저하됩니다. 이는 재료 가공 및 품질 관리에 대한 심층적인 전문 지식을 보유한 제조업체와의 파트너십의 중요성을 강조합니다.

섹션 2: 응용 분야의 세계: 압전판의 작동

압전 효과의 이중 특성으로 인해 이러한 플레이트는 광범위한 초음파 장치의 핵심 변환기가 될 수 있습니다. 그러나 각 응용 분야의 특정 요구 사항에 따라 압전판의 고유한 이상적인 특성 세트가 결정됩니다. 한 작업에 최적화된 구성 요소는 다른 작업에는 완전히 부적합할 수 있으며, 이는 재료 선택을 좌우하는 감도와 전력 처리 간의 근본적인 균형을 강조합니다.

2.1 의료 영상 및 장치 응용 분야: 정확성과 선명도 추구

의료분야에서는 압전판이 핵심이다. 초음파 변환기 진단 영상, 혈류 모니터링 및 고급 장치 수준 절차에 사용됩니다.

적용 분야 및 메커니즘: 일반적인 휴대용 초음파 프로브에서는 작은 압전판 배열이 짧은 고주파 초음파 펄스를 신체에 방출합니다(역효과). 이러한 펄스는 조직을 통해 이동하며 장기 경계, 혈액 세포 및 기타 내부 구조에 반사됩니다. 그런 다음 동일한 압전판이 희미하게 되돌아오는 에코를 감지하여 기계적 압력을 다시 전기 신호로 변환합니다(직접 효과). 컴퓨터는 수백만 개의 반향의 타이밍과 강도를 처리하여 신체 내부의 상세한 실시간 이미지를 구성합니다. 집속형 초음파 장비에서는 더 크거나 특수 모양의 압전판을 사용하여 음향 에너지를 집중할 수 있으며 음향 출력 및 사용 사례 검증은 완성된 장치 수준에서 처리됩니다.

주요 요구 사항:
- 고감도: 매우 약한 에코를 감지하는 능력은 이미지 선명도와 해상도에 매우 중요합니다. 상세한 이미지를 생성하려면 심부 조직의 희미한 신호를 정확하게 캡처해야 합니다. 이를 위해서는 높은 재료가 필요합니다. 압전 전하 상수(d₃₃)는 단위 힘당 생성된 전하량을 정량화하며, 전기기계적 결합 계수(k)은 에너지 변환 효율을 측정합니다. "소프트" PZT(예: PZT-5A 및 PZT-5H)로 알려진 재료는 이러한 고감도 성능을 위해 특별히 설계되었습니다.
- 넓은 대역폭: 좋은 축 해상도(빔 경로를 따라 서로 가까이 있는 두 물체를 구별하는 능력)를 얻으려면 변환기가 매우 짧은 펄스를 방출해야 합니다. 이를 위해서는 넓은 주파수 대역폭이 필요합니다. 단일 플레이트 세라믹은 대역폭이 좁지만 이는 종종 다음을 사용하여 달성됩니다. 압전 복합재. 이러한 재료는 PZT 기둥과 폴리머 필러를 결합하여 세라믹의 공명을 약화시켜 대역폭을 넓힙니다.
- 음향 임피던스 매칭: 의료용 초음파의 중요한 과제는 고임피던스 세라믹 판에서 저임피던스 인체 조직으로 소리 에너지를 전달하는 것입니다. 불일치가 크면 대부분의 에너지가 피부에서 반사됩니다. 폴리머 매트릭스를 갖춘 압전 복합재는 순수 세라믹보다 음향 임피던스가 낮기 때문에 조직에 더 잘 맞고 에너지 전달이 향상됩니다.
- 고주파: 눈이나 피부와 같은 표면 구조를 이미징하려면 매우 높은 해상도가 필요합니다. 이는 주파수가 두께에 반비례하기 때문에 매우 얇고 섬세한 압전판을 제조해야 하는 고주파 초음파(종종 > 20 MHz)를 사용하여 달성됩니다.

2.2 산업용 초음파 세척: 고출력 캐비테이션 유발

의료 영상 촬영에 요구되는 섬세한 감도와는 극명한 대조를 이루는, 산업용 초음파 세척 제조, 항공우주, 의료 환경의 표면에서 오염 물질을 제거하려면 순수하고 지속적인 힘이 필요합니다.

적용 분야 및 메커니즘: 흔히 변환기라고 불리는 고전력 압전판은 스테인리스강 세척 탱크의 바닥이나 측면에 접착됩니다. 강력한 발전기에 의해 구동되는 이 플레이트는 일반적으로 25와 70 kHz 사이의 주파수에서 강렬한 진폭으로 진동합니다. 이 강렬한 진동은 세정액(물 또는 용제)으로 전달되어 수백만 개의 미세한 진공 기포가 빠르게 형성 및 붕괴되는 현상(캐비테이션이라는 현상)을 일으킵니다. 각 기포의 파열은 엄청난 양의 국지적 에너지를 방출하여 가장 복잡하고 접근하기 어려운 표면에서도 먼지, 기름 및 기타 오염 물질을 제거하는 강력한 스크러빙 작용을 생성합니다.

주요 요구 사항:
- 고성능 처리 및 효율성: 압전판은 성능 저하나 고장 없이 높은 전기 구동 하에서 지속적으로 작동해야 합니다. 이를 위해서는 높은 기계적 응력과 전기장을 처리하도록 특별히 고안된 "단단한" PZT 재료(예: PZT-4, PZT-8)가 필요합니다. 이에 대한 중요한 매개변수는 높음입니다. 기계적 품질 계수(Qₘ). Qₘ는 기계적 손실의 역수입니다. 값이 높을수록 진동 중 내부 마찰로 인해 열로 손실되는 에너지가 거의 없음을 나타냅니다. 이는 최대량의 전기 에너지가 유용한 음향 전력으로 변환되도록 하는 데 도움이 됩니다.
- 낮은 유전 손실: 높은 AC 구동 조건에서 재료는 상당한 에너지를 열로 방출할 수 있습니다. 낮은 유전 손실 탄젠트(tan δ) 이러한 자체 발열을 최소화하여 성능 저하 및 잠재적인 고장을 방지하는 것이 필수적입니다.
- 열안정성: 지속적인 고출력 작동으로 인해 상당한 열이 발생합니다. 압전재료는 높은 특성을 가져야 한다. 퀴리 온도(Tc), 극성 압전 특성을 영구적으로 상실하는 온도입니다. APC 840 또는 APC 841과 같은 재료는 작동 중 열 탈분극을 방지하기 위해 높은 퀴리점을 위해 선택됩니다.
- 내구성과 수명: 플레이트와 이를 탱크에 부착하는 접착 본드는 수천 시간의 작동 동안 지속적이고 높은 진폭의 기계적 진동을 견뎌야 합니다. 최신 엔지니어링 접착제와 견고한 변환기 설계는 장기적인 신뢰성에 매우 중요합니다.

2.3 수중 음파 탐지기 및 수중 음향학: 수심 탐색 및 매핑

소나(음향 항법 및 거리 측정) 시스템은 압전판을 사용하여 군용 잠수함 탐지 및 해저 지도 작성부터 상업용 어류 탐지 및 자동 수중 차량(AUV) 제어에 이르기까지 광범위한 응용 분야에서 물을 통해 음파를 보내고 받습니다.

적용 분야 및 메커니즘: 소나 변환기 또는 그 배열은 종종 "핑"이라고 불리는 강력한 음향 펄스를 물 속으로 방출합니다(역효과). 이 음파는 물체(잠수함, 물고기 떼, 해저 등)에 부딪힐 때까지 바깥쪽으로 이동하다가 반사됩니다. 그러면 동일한 변환기나 별도의 수중청음기가 되돌아오는 에코를 "듣습니다"(직접 효과). 에코가 돌아오는 데 걸리는 시간을 측정함으로써 시스템은 물체까지의 거리를 계산할 수 있습니다. 소나 시스템은 변환기 배열을 사용하여 물체의 크기, 모양, 속도 및 방향을 결정하여 수중 환경에 대한 상세한 음향 "이미지"를 생성할 수도 있습니다.

주요 요구 사항:
- 높은 음향 출력: 장거리에서 물체를 감지하려면 초기 "핑"이 물을 통과할 때 감쇠를 극복할 수 있을 정도로 매우 강력해야 합니다. 이를 위해서는 크고 견고한 변환기가 필요하며, 종종 여러 개의 스택으로 구성됩니다. 압전판는 막대한 전기 구동 신호를 처리할 수 있는 고전력 "하드" PZT 재료(종종 해군 유형 I, II 또는 III으로 지정됨)로 만들어졌습니다.
- 높은 수신 감도: 되돌아오는 에코는 매우 약할 수 있으며, 특히 멀리 있거나 작은 물체의 경우 더욱 그렇습니다. 따라서 수신 요소는 희미한 압력 변화에 매우 민감해야 합니다. 이것은 높은 재료를 요구합니다 압전 전압 상수(g₃₃)은 적용된 기계적 응력의 단위당 생성된 전기장의 강도를 측정합니다. g₃₃가 높으면 약한 에코도 감지 가능한 전압 신호를 생성하는 데 도움이 됩니다. 고전력 애플리케이션에서 발열을 최소화하는
- 저주파 작동: 고주파수 사운드는 물에 빠르게 흡수되어 범위가 제한됩니다. 장거리 탐지(수 킬로미터 이상)를 달성하려면 소나 시스템이 더 낮은 주파수(일반적으로 10-50 kHz)에서 작동해야 합니다. 변환기의 공진 주파수는 두께에 반비례하기 때문에 이러한 낮은 주파수를 달성하려면 매우 두껍거나 큰 압전 요소가 필요하며 이는 균일한 폴링 및 기계적 무결성과 관련된 상당한 제조 과제를 제시합니다.
- 가혹한 환경에서의 내구성: 소나 변환기는 심해의 압도적인 압력, 염수 부식 및 기계적 충격을 견뎌야 합니다. 이를 위해서는 견고한 하우징, 방수 캡슐화 및 신뢰성이 높은 압전 부품이 필요합니다.

2.4 비파괴 테스트(NDT): 구조적 무결성 보장

비파괴 검사(NDT)는 초음파를 사용하여 항공우주, 자동차, 건설과 같은 산업에서 손상을 입히지 않고 중요한 재료 및 구성 요소의 무결성을 검사합니다.

적용 분야 및 메커니즘: 압전판을 포함하는 NDT 변환기를 테스트할 재료와 접촉시켜 배치합니다. 고주파 초음파 펄스를 부품에 보냅니다(역효과). 이 파동은 재료를 통과하여 구성 요소의 뒷벽이나 더 중요하게는 균열, 공극 또는 박리와 같은 내부 결함과 같은 모든 인터페이스에서 반사됩니다. 그런 다음 변환기는 이러한 반사파(직접 효과)를 감지합니다. 작업자는 육안으로 볼 수 없는 결함을 식별하고 찾아 특성화하기 위해 화면에 나타나는 에코의 타이밍과 진폭을 분석합니다.

주요 요구 사항:
- 고해상도를 위한 고주파: 매우 작은 결함을 감지하는 능력은 항공기 날개 검사와 같은 응용 분야의 안전을 위해 매우 중요합니다. 초음파 테스트의 분해능은 소리의 파장과 직접적인 관련이 있습니다. 더 짧은 파장(더 높은 주파수)은 더 작은 결함을 감지할 수 있습니다. NDT 변환기는 종종 메가헤르츠 범위에서 작동하므로 매우 얇고 정밀하게 제조된 압전판이 필요합니다.
- 넓은 대역폭: 의료 영상과 유사하게 NDT에서는 넓은 대역폭이 바람직합니다. 이를 통해 분해능을 향상시키는 짧고 날카로운 펄스를 생성할 수 있으며 더 나은 재료 특성화 및 결함 크기 결정을 위한 보다 정교한 신호 분석 기술이 가능합니다.
- 일관성과 반복성: NDT는 품질 관리와 안전 보장의 초석입니다. NDT 프로브에 사용되는 압전판은 한 배치에서 다음 배치까지 매우 일관되고 반복 가능한 성능을 보여야 합니다. 변환기 출력의 변화로 인해 누락된 결함이나 잘못된 판독이 발생할 수 있으며 잠재적으로 심각한 결과를 초래할 수 있습니다. 이는 엄격한 품질 관리와 재료 일관성을 갖춘 제조업체에 프리미엄을 부여합니다.
- 다양한 폼 팩터: 검사할 구성요소의 형상이 복잡한 경우가 많습니다. 이를 위해서는 앵글 빔, 위상 배열, 침수 프로브 등 다양한 변환기 유형이 필요합니다. 압전판 공급업체는 이러한 특수 NDT 도구 제작을 지원하기 위해 맞춤형 모양과 크기를 생산할 수 있어야 합니다.

섹션 3: 완벽한 맞춤 설계: 압전판 맞춤 제작 가이드

일반적인 기성 부품으로는 초음파 장치의 최고 성능을 달성하는 것이 거의 불가능합니다. 진정한 최적화를 위해서는 애플리케이션의 특정 요구 사항에 맞게 맞춤 설계된 압전판이 필요합니다. 여기에는 재료 공식, 기하학적 설계, 주파수 튜닝 및 전기적 인터페이스를 신중하게 고려하는 작업이 포함됩니다. 이 섹션은 엔지니어와 설계자가 이러한 중요한 맞춤형 매개변수를 탐색하는 데 도움이 되는 실용적인 가이드 역할을 합니다.

3.1 소재 구성: 성능의 DNA

맞춤형 압전판의 기초는 재료 구성입니다. PZT 세라믹의 화학적 성질을 정밀하게 제어함으로써 제조업체는 "부드러운"(고감도)에서 "단단한"(고출력)까지 스펙트럼을 따라 그 특성을 미세 조정할 수 있습니다.

소프트 PZT(예: PZT-5A, PZT-5H / 해군 유형 II, VI): 이러한 제제는 높은 감도를 특징으로 하며 이는 에너지를 양방향으로 변환하는 데 매우 효율적이라는 것을 의미합니다. 그들은 높은 수치를 보인다 압전 전하 상수(d₃₃), 높음 전기기계적 결합 계수(k), 그리고 높은 유전율을 갖는다. 따라서 의료 영상 변환기의 수신 요소, 민감한 수중청음기 및 정밀성과 같이 신호 감지가 가장 중요한 응용 분야에 이상적인 선택입니다. 압전 액추에이터. 그러나 일반적으로 기계적 품질 계수(Qₘ)가 낮고 퀴리 온도가 낮기 때문에 고전력 연속파 응용 분야에는 적합하지 않습니다.

하드 PZT (예: PZT-4, PZT-8 / 해군 유형 I, III): 이 소재는 견고성과 파워 핸들링을 위해 설계되었습니다. 그들은 높은 것이 특징입니다 기계적 품질 계수(Qₘ); 낮은 유전 손실 탄젠트(tan δ), 높은 구동 시 전기 손실을 줄입니다. 탈분극에 저항하는 높은 보자력장; 그리고 높은 퀴리 온도(Tc), 열 안정성을 보장합니다. 이러한 특성으로 인해 다음과 같은 고전력 전송 애플리케이션에 대한 일반적인 선택이 됩니다. 산업용 초음파 세척기, 소나 프로젝터 및 초음파 용접 변환기. 예를 들어, 0.004 이하의 초저 손실 탄젠트를 갖는 재료는 이러한 까다로운 역할에서 최대 효율과 최소 전력 손실을 위해 특별히 설계되었습니다.

소프트와 하드 PZT 사이의 선택은 최종 장치의 기본 기능을 정의하므로 설계 프로세스에서 첫 번째이자 가장 중요한 결정입니다.

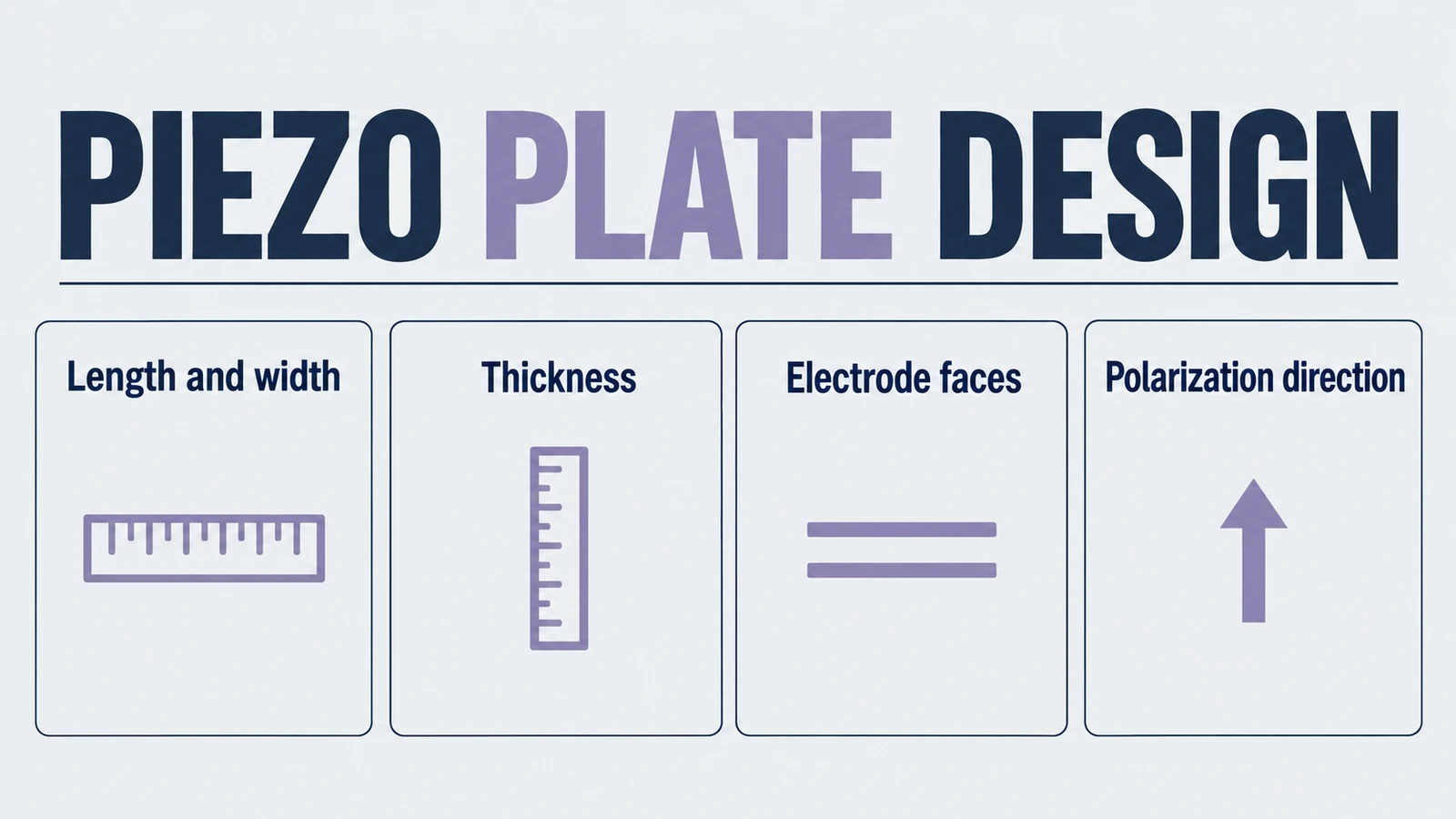

3.2 기하학적 디자인: 모양이 기능을 결정합니다.

압전판의 물리적 형태는 음향 에너지를 투사하고 수신하는 방식에 있어 기본입니다. 첨단 세라믹 가공을 통해 단순한 판을 넘어 다양한 기능에 적합한 다양한 형태가 가능합니다.

디스크 및 플레이트: 이는 가장 일반적인 기하학입니다. 직경이나 너비는 방사형 모드 공진 주파수를 결정하고, 두께는 두께 모드 주파수를 결정합니다. 이는 NDT 프로브부터 다음까지 대부분의 표준 변환기의 구성 요소입니다. 변환기 세척.
링 및 튜브: 이러한 모양은 흐름 기포 감지기 또는 특정 의료 기기와 같이 중앙 구멍이 필요한 응용 분야에 사용됩니다. 또한 360도 방사형 방사 패턴을 생성하는 데 사용할 수 있으며 이는 음향 모뎀이나 전방향 수중청음기에 유용합니다.
구와 반구: 수중 위치 비컨이나 특정 소나 시스템과 같이 균일한 전방향 사운드 전송 또는 수신이 필요한 애플리케이션의 경우 구형 또는 반구형 요소가 이상적입니다. 동시에 모든 방향으로 높은 전력을 전달할 수 있습니다.
맞춤형 기하학: 가능성은 더 복잡한 모양으로 확장됩니다. 예를 들어 압전판을 곡선형 그릇 모양으로 가공하여 집속 초음파 장비에서 자연스럽게 초점이 맞춰진 빔을 생성할 수 있으므로 음향 렌즈의 필요성이 줄어들거나 변경됩니다. 또한 수천 개의 작은 요소로 잘려져 고급 의료 영상을 위한 위상 배열을 형성할 수도 있습니다.

3.3 주파수 튜닝: 두께의 중요한 역할

변환기 설계에서 가장 기본적인 관계 중 하나는 다음과 같습니다. 압전판의 두께는 기본 두께 모드 공진 주파수에 반비례합니다.. 얇은 요소는 더 빠르게 진동하여 더 높은 주파수를 생성하고, 더 두꺼운 요소는 더 느리게 진동하여 더 낮은 주파수를 생성합니다.

이 원칙은 제조 및 맞춤화에 깊은 의미를 갖습니다. 산업용 세척제용 40 kHz 변환기를 제작하려면 상대적으로 두껍고 견고한 세라믹 판이 필요합니다. 이와 대조적으로 고해상도 의료 영상용 10 MHz 변환기를 생산하려면 압전판을 정밀 가공하고 매우 얇게 랩핑해야 합니다(종종 1밀리미터 미만). 이러한 초박형 플레이트는 매우 깨지기 쉬우며 엄격한 두께 공차(예: +/- 0.005인치 이하)를 유지하고 생산 중 손상을 방지하기 위해 전문적인 제조 능력과 엄격한 품질 관리가 필요합니다. 따라서 원하는 작동 주파수를 지정하는 것은 맞춤형 플레이트의 물리적 치수를 정의하는 가장 직접적인 방법 중 하나입니다.

3.4 전극 및 배선: 전자 장치와의 인터페이스

전극은 구동 전압을 인가하고 생성된 전하를 수집할 수 있도록 플레이트 표면에 적용되는 전도성 층입니다. 재료(예: 은, 금, 니켈) 및 적용 방법(예: 스크린 인쇄, 스퍼터링) 선택은 부품의 내구성, 전도성 및 비용에 영향을 미칠 수 있습니다.

벤더 또는 스택과 같은 다층 구성요소의 경우 배선 구성도 핵심 맞춤형 매개변수입니다. 레이어는 직렬 또는 병렬 작동을 위해 배선될 수 있으며, 선택은 드라이버 전자 장치의 설계와 일치해야 합니다.

직렬 작동(2선): 이 구성에서는 전압이 전체 스택에 적용됩니다. 이를 위해서는 더 높은 구동 전압이 필요하지만 전류는 더 적게 소모됩니다. 센서 모드의 출력 전압은 높지만 출력 전하는 낮습니다.
병렬 작동(3선): 이를 위해서는 레이어 사이의 중앙 심에 추가 전극 연결이 필요합니다. 각 층에 개별적으로 동일한 전압이 인가됩니다. 이를 위해서는 더 낮은 구동 전압이 필요하지만 더 많은 전류를 소비합니다. 저전압 애플리케이션에 선호되는 경우가 많습니다.

3.5 요약표: 애플리케이션에 대한 사양 일치

맞춤형 압전판을 지정하는 복잡한 프로세스를 단순화하기 위해 다음 표는 엔지니어를 위한 진단 도구로 사용됩니다. 이는 일반적인 응용 요구 사항을 이를 달성하는 데 필요한 중요한 재료 특성 및 설계 매개변수에 연결하고 전문 공급업체가 필요한 솔루션을 제공할 수 있는 방법을 보여줍니다.

Application	주요 성능 요구 사항	중요한 재료 특성 및 매개변수	맞춤형 솔루션
의료 영상	고감도, 고해상도, 우수한 임피던스 매칭	높음₃₃, 높은 kt, 낮은 음향 임피던스, 넓은 대역폭	맞춤형 PZT-5H 유형 배합, 고주파용 정밀 랩핑, 1-3 복합재 제작.
산업용 세척	높은 전력 효율, 낮은 발열, 내구성	높은 Qₘ, 높은 Tc, 낮은 탄젠트 δ (유전 손실)	초저손실 PZT-4/PZT-8 유형 재료, 견고한 전극 설계, 대형 플레이트.
소나 / 수중음향학	높은 음향 출력, 혹독한 환경에서의 내구성	높은 g₃₃ (패시브용), 높은 전력 처리, 저주파 공명	특수 해군 유형 I/II/III PZT, 대규모 및 적층형 디자인, 맞춤형 모양(구체, 튜브).
비파괴 테스트	고해상도, 넓은 대역폭, 반복성	고주파(얇음), 높은 kt, 뛰어난 배치 간 일관성	정밀한 미세 가공, 엄격한 두께 공차(± 0.005"), 계획된 재료 일관성.

이 테이블은 기술 사용자를 높은 수준의 성능 목표(예: "더 나은 이미지 해상도가 필요합니다")에서 특정 재료 요구 사항(예: "높은 d₃₃ 및 매우 얇게 가공할 수 있는 재료가 필요합니다")으로 그리고 최종적으로는 실질적인 제조 솔루션으로 안내하는 다리 역할을 합니다. 이는 엔지니어링 문제를 유능한 공급업체가 충족할 수 있는 일련의 사양으로 변환합니다.

섹션 4: 혁신을 위한 파트너십: 압전판 공급업체 선택이 중요한 이유

이전 섹션에서는 명확하고 설득력 있는 진실을 확립했습니다. 수백만 달러 규모의 의료 영상 시스템, 신뢰성이 높은 해군 소나 어레이 또는 처리량이 많은 산업 생산 라인의 성능은 소형 세라믹 플레이트의 품질과 정밀한 맞춤화에 달려 있습니다. 프로토타입에는 표준 구성 요소만으로 충분할 수 있지만 완제품에서 경쟁 우위, 장기적인 신뢰성 및 최적의 성능을 달성하려면 특정 목적에 맞게 설계된 솔루션이 필요합니다. 따라서 압전판 공급업체의 선택은 단순한 조달 결정이 아닙니다. 이는 프로젝트의 성공을 정의할 수 있는 전략적 파트너십입니다.

이 분야에서 진정으로 가치 있는 파트너는 단순한 부품 공급업체의 역할을 넘어 재료 과학 전문가이자 협업 설계 컨설턴트가 됩니다. 이러한 수준의 파트너십은 다음 세 가지 요소를 기반으로 구축됩니다.

재료 숙달: 단순히 공급하는 능력이 아닌, develop 압전 재료가 가장 중요합니다. 전문 공급업체는 고유한 성능 목표에 맞는 맞춤형 PZT 공식을 만들 수 있습니다. 여기에는 고전력에 대한 손실 탄젠트(tan δ)가 0.004만큼 낮은 엔지니어링 초저손실 재료가 포함됩니다. cleaning 및 소나 응용, 최대 에너지 효율과 최소 발열을 보장합니다. 또한 가장 까다로운 요구 사항을 충족하기 위해 뛰어난 감도와 전단 변형률 반응(d₁₅ 최대 950pC/N)을 갖춘 소재 개발도 포함됩니다. 의료 영상 및 센서 애플리케이션을 통해 강력한 선명도와 정밀도가 가능합니다.
제조 우수성: 심층적인 재료 지식과 최첨단 제조 역량이 결합되어야 합니다. 여기에는 주파수 제어에 필수적인 엄격한 형상 및 두께 공차를 달성하기 위한 정밀 가공이 포함됩니다. 또한 고급 전극 적용 기술과 가장 중요한 것은 엄격한 품질 관리 프로세스가 필요합니다. 신뢰성 있고 반복 가능한 성능이 안전성과 효능의 문제인 의학 및 NDT 분야의 중요한 응용 분야에서는 뛰어난 배치 간 일관성을 보장하는 것이 중요합니다.
협력적 파트너십: 이상적인 공급업체는 고객의 엔지니어링 팀과 협력하여 R&D 부서의 확장 역할을 합니다. 이러한 협력적 접근 방식은 최적의 재료를 선택하고 플레이트 설계가 전체 변환기 및 시스템 아키텍처와 잘 통합되도록 보장하는 데 도움이 됩니다. 이 파트너십은 초기 컨셉 및 프로토타입 제작부터 확장 가능한 대량 생산에 이르기까지 전체 제품 수명주기에 걸쳐 이루어져야 합니다.

궁극적으로 공급업체를 선택하는 것은 복잡한 애플리케이션 요구 사항을 시장에서 뚜렷한 경쟁 우위를 제공하는 유형의 고성능 압전 부품으로 변환할 수 있는 전문 지식을 갖춘 파트너를 선택하는 것입니다.

차세대 초음파 장치 구축

강력한 개념에서 시장을 선도하는 초음파 장치로의 여정은 올바른 기반에서 시작됩니다. 애플리케이션의 성능, 신뢰성 및 혁신은 핵심 압전 부품의 품질에 따라 달라집니다. 기술의 잠재력을 최대한 활용하는 데 필요한 복잡한 과학 및 정밀 엔지니어링을 이해하는 전문가와 협력하십시오.

정의된 매개변수를 갖고 앞으로 나아갈 준비가 된 엔지니어를 위해, 견적 요청 귀하의 정확한 사양에 맞는 맞춤형 압전판에.
개발 초기 단계의 디자이너 및 R&D팀을 대상으로, 상담 예약 엔지니어링 팀과 함께 재료 옵션을 탐색하고 설계 가능성을 논의하며 재료 과학에 대한 심층적인 전문 지식을 활용합니다.
당사의 고급 PZT 재료 및 맞춤형 솔루션이 어떻게 다음 프로젝트의 성과를 향상시킬 수 있는지 자세히 알아보려면 지금 당사에 문의하십시오. 가장 빠른 응답을 받으려면 이메일을 보내주세요. business@szyujie.com.
