Optimierung von Fördersystemen: Leitfaden zur Sensorauswahl M18 vs. M30

1. Introduction: The Sensory Backbone of Modern Intralogistics

In der sich schnell entwickelnden Landschaft der industriellen Automatisierung hat sich das Fördersystem von einem einfachen Transportmechanismus zu einer hochentwickelten, datenreichen Logistikader gewandelt. Die Wirksamkeit der modernen Intralogistik – gekennzeichnet durch Hochgeschwindigkeitssortierung, Stauung ohne Druck und autonome Routenführung – beruht im Wesentlichen auf der Zuverlässigkeit ihrer sensorischen Rückkopplungsschleifen. In diesem Bereich ist die Auswahl der Objekterkennungstechnologie nicht nur eine Auswahl peripherer Komponenten; Dabei handelt es sich um eine grundlegende Architekturentscheidung, die die Gesamtanlageneffektivität (OEE), die Durchsatzfähigkeit und die Wartungslatenz des Systems bestimmt.

Während fotoelektrische Sensoren in der Vergangenheit die einfache Anwesenheitserkennung dominierten, hat die zunehmende Komplexität von Zielmaterialien in modernen Lieferketten die Grenzen der optischen Technologie deutlich gemacht. Die Verbreitung transparenter Polyethylenterephthalat (PET)-Muschelschalen, hochreflektierender Polybeutel, dunkles Licht absorbierender Automobilkomponenten und staubbeladener Umgebungen bei der Handhabung von Schüttgütern hat eine Umstellung auf akustische Erfassungsmodalitäten erforderlich gemacht. Ultraschallsensoren, die die mechanische Ausbreitung von Schallwellen (Phononen) statt elektromagnetischer Strahlung (Photonen) nutzen, bieten eine robuste Alternative, mit der sich Masse und Dichte unabhängig von optischen Oberflächeneigenschaften erfassen lassen.

Dieser technische Bericht, der für die technische Gemeinschaft rund um die Yujie Piezo-Technologie in Auftrag gegeben wurde, dient als maßgeblicher Leitfaden für Maschinenbauer, OEM-Konstrukteure und Automatisierungsingenieure, die mit der Instrumentierung der nächsten Generation von Fördersystemen beauftragt sind. Die zentrale Dialektik dieser Analyse ist der strenge Vergleich zwischen den beiden branchenüblichen Formfaktoren: den kompakten M18-Ultraschallsensoren (18mm zylindrisch) und den robusten M30-Ultraschallsensoren (30mm zylindrisch). Diese beiden Plattformen werden oft allein aufgrund der mechanischen Passung als austauschbar angesehen und repräsentieren unterschiedliche akustische Klassen mit unterschiedlichen Strahleigenschaften, Energiepotentialen und Integrationsbeschränkungen.

Durch die Analyse der zugrunde liegenden Physik der piezoelektrischen Transduktion, die Analyse der Strahlausbreitungsmechanik, die 18mm- und 30mm-Aperturen innewohnt, und die Zuordnung dieser Attribute zu realen Ausfallarten von Förderbändern zielt dieser Bericht darauf ab, einen granularen, umsetzbaren Auswahlrahmen bereitzustellen. Wir werden das erkunden Yujie MU18 und MU30 Produktserie als Referenzarchitekturen und untersucht, wie ihre spezifischen elektromechanischen Eigenschaften die Leistung in Anwendungen beeinflussen, die von der Hochgeschwindigkeits-Box-Vereinzelung bis zur Profilierung von Massenaggregaten reichen.

2. Grundlegende Akustik und piezoelektrische Physik

Um die technischen Kompromisse zwischen M18- und M30-Sensoren genau beurteilen zu können, muss der Automatisierungsingenieur zunächst über ein differenziertes Verständnis der akustischen Physik verfügen, die ihren Betrieb steuert. Die Unterscheidung zwischen diesen Formfaktoren beruht auf den unveränderlichen Gesetzen der Wellenausbreitung und der elektromechanischen Kopplung.

2.1 Der piezoelektrische Wandler: Skalierungseffekte

Das Herzstück jedes Ultraschallsensors ist das piezoelektrische Keramikelement, das typischerweise aus Bleizirkonat-Titanat (PZT) besteht. Dieses Material zeigt den piezoelektrischen Effekt, bei dem durch ein angelegtes elektrisches Feld eine mechanische Verformung induziert wird (Übertragung) und umgekehrt durch mechanische Belastung eine elektrische Ladung erzeugt wird (Empfang). Die Effizienz dieser Energieumwandlung wird durch den elektromechanischen Kopplungsfaktor quantifiziert (k), ein Parameter, der für die Sensorleistung entscheidend ist.

Die geometrischen Einschränkungen der M18- und M30-Gehäuse bestimmen die maximalen Abmessungen dieses Keramikelements, was wiederum die Resonanzfrequenz und die akustische Leistungsabgabe des Sensors bestimmt.

• Die M18-Beschränkung: Ein M18-Sensor mit einem Außendurchmesser von 18mm beherbergt typischerweise eine Wandlerscheibe mit einem Durchmesser (D) zwischen 12mm und 14mm. Um bei dieser kleineren Masse eine effiziente Resonanz zu erreichen, ist die Keramik so konzipiert, dass sie bei höheren Frequenzen schwingt, typischerweise im Bereich von 200 kHz bis 400 kHz.
• Der M30-Vorteil: Der M30-Sensor mit einem Außendurchmesser von 30mm bietet Platz für eine deutlich größere Wandlerscheibe, oft mit einem Durchmesser von 20mm bis 25mm. Die größere Masse und Oberfläche ermöglichen normalerweise eine Resonanz bei niedrigeren Frequenzen 80 kHz bis 200 kHzund ermöglicht gleichzeitig die Erzeugung höherer Schalldruckpegel (SPL) aufgrund der größeren Abstrahlfläche.

Dieser Skalierungseffekt ist nicht trivial. Die akustische Impedanzanpassung zwischen der PZT-Keramik (hohe Impedanz) und der Luft (niedrige Impedanz) wird durch eine Anpassungsschicht auf der Sensorfläche vermittelt. Die Effizienz dieser Anpassungsschicht ist frequenzabhängig. Die größere Oberfläche des M30-Wandlers ermöglicht eine günstigere Impedanzanpassung, was zu einer größeren Energieübertragung in die Luft und folglich zu einer höheren Zusatzverstärkung zur Erkennung schwieriger Ziele führt.

2.2 Frequenzabhängige Dämpfung

Die Ausbreitung von Ultraschallwellen in Luft unterliegt einer Dämpfung, die durch viskose Reibung, Wärmeleitung und molekulare Entspannungsprozesse verursacht wird. Diese Dämpfung ist stark frequenzabhängig. Der Absorptionskoeffizient α (gemessen in dB/m) steigt ungefähr mit dem Quadrat der Frequenz (f²).

Diese physikalische Beziehung führt zu einer harten Grenze für den Erfassungsbereich der M18-Plattform im Vergleich zum M30.

• M18 (300 kHz): erfährt eine hohe atmosphärische Dämpfung. Die Signalenergie verliert sich mit zunehmender Entfernung schnell. Folglich sind M18-Sensoren im Allgemeinen auf Erfassungsbereiche unter beschränkt 1,3 Meter (Yujie MU18-Serie), um ein brauchbares Signal-Rausch-Verhältnis (SNR) aufrechtzuerhalten.
• M30 (100 kHz): erfährt eine deutlich geringere Dämpfung. Der akustische Impuls behält seine Energie über viel größere Entfernungen und ermöglicht so Erfassungsreichweiten von 6 Meter bis 8 Meter (Yujie MU30-Serie).

Für Förderbandanwendungen bedeutet dies, dass jede Anforderung für eine „Hochregal“-Überkopferkennung oder eine Siloüberwachung mit großer Reichweite automatisch den M30-Formfaktor erfordert, nicht nur aufgrund der „Leistung“, sondern aufgrund der grundlegenden Physik der atmosphärischen Absorption.

2.3 Strahldivergenz und -beugung

Die Form des Ultraschallstrahls – der „Detektionskegel“ – wird durch die Beugung der Wellen an der kreisförmigen Apertur des Wandlers bestimmt. Der Strahldivergenzwinkel (θ), der den halben Winkel darstellt, bei dem der Schalldruck um 3 dB abfällt, wird durch das Verhältnis der Wellenlänge (λ) zum Wandlerdurchmesser (D):

Diese Gleichung zeigt das komplexe Zusammenspiel zwischen Sensorgröße und Frequenz:

• M18: Small D, aber auch klein λ (Hochfrequenz).
• M30: Large D, aber auch groß λ (Niederfrequenz).

Da Frequenz und Durchmesser oft umgekehrt skalieren, ist die theoretical Der Abstrahlwinkel eines M18- und eines M30-Sensors könnte auf einem Datenblatt ähnlich erscheinen (z. B. 8° bis 10°). Allerdings ist die Far-Field Verhalten ist unterschiedlich. Der M30 emittiert eine längere Wellenlänge und erzeugt einen Strahl mit einer größeren „Fresnel-Zone“ (Nahfeld) und einem robusteren Fernfeld. Die Energiedichte innerhalb der Hauptkeule des M30 ist höher, was bedeutet, dass effective Die Erkennungsbreite für ein Ziel mit geringem Reflexionsvermögen (wie einen Schaumstoffblock) ist größer als die eines M18, selbst wenn die nominalen Strahlwinkel identisch sind.

2.4 Die Blindzone-Mechanik (Totzone).

Unmittelbar neben der Sensorfläche befindet sich die „Blinde Zone“, ein Bereich, in dem eine Objekterkennung unmöglich ist. Dies wird durch das mechanische „Klingeln“ der piezoelektrischen Keramik verursacht. Nachdem die Erregerspannung entfernt wurde, schwingt die Keramik aufgrund ihrer Trägheit weiter, ähnlich wie eine Glocke, nachdem sie angeschlagen wurde. Während dieser Nachrufzeit (t_ring), kann der Sensor nicht in den Empfangsmodus wechseln, da das selbst erzeugte Rauschen eventuelle zurückkommende Echos überdeckt.

• M18 Dynamik: Die kleinere, leichtere Keramikmasse des MU18-Sensors hat eine geringere Trägheit, was zu einem schnelleren Abklingen der Schwingungen führt. Dies führt typischerweise zu einer deutlich kürzeren Blindzone 20mm bis 100mm.
• M30 Dynamik: Das massive Keramikelement des MU30 besitzt eine größere mechanische Trägheit. Die Abklingzeit ist länger, was typischerweise zu einer größeren Blindzone führt 200mm bis 350mm.

Dieser Parameter ist oft der entscheidende Faktor bei kompakten Fördermaschinen, bei denen Sensoren in unmittelbarer Nähe der vorbeilaufenden Rollen oder Bänder montiert werden müssen.

3. Die M18-Plattform: Präzision auf engstem Raum

Der Ultraschallsensor M18 ist das Skalpell im Werkzeugkasten des Automatisierungsingenieurs. Es bietet hohe Präzision, schnelle Reaktion und kompakte Integration und ist damit die erste Wahl für detaillierte Objektmanipulationsaufgaben innerhalb des Förderökosystems.

3.1 Yujie MU18 Technisches Profil

The Yujie MU18-Serie veranschaulicht die Fähigkeiten des 18mm-Formfaktors. Diese für die „Nahfeld“-Logistik konzipierten Sensoren legen Wert auf Auflösung und Geschwindigkeit gegenüber reiner Leistung.

• Wohnung: Vernickeltes Messing oder PBT Kunststoff, 18mm x 60mm.
• Erfassungsbereich: 30mm bis 1000mm.
• Häufigkeit: ~300 kHz.
• Auflösung: < 1mm (aufgrund der kurzen Wellenlänge).
• Reaktionszeit: < 20 ms.

3.2 Anwendung: Hochgeschwindigkeits-Singulation und Gapping

In Hochgeschwindigkeits-Induktionsförderern müssen Produkte mit präzisen Lücken beabstandet (vereinzelt) werden, um ein ordnungsgemäßes Scannen durch Barcode-Lesegeräte oder ein Wiegen durch dynamische Waagen zu gewährleisten. Das Förderband kann sich mit Geschwindigkeiten über 2.0 m/s bewegen.

Die technische Herausforderung:
Bei 2.0 m/s führt ein Sensor mit einer langsamen Reaktionszeit zu erheblichen Positionsfehlern. Wenn ein Sensor 100 ms benötigt, um das Echo zu verarbeiten und den Ausgang zu schalten, hat die Box 200mm zurückgelegt (d=vt). Diese Fehlermarge ist für Präzisionslücken nicht akzeptabel.

Die M18-Lösung:
Der MU18, der bei 300 kHz arbeitet, kann Impulsstöße mit einer höheren Wiederholungsrate aussenden als ein Niederfrequenzsensor. Dies ermöglicht einen schnelleren Aktualisierungszyklus. Mit einer Reaktionszeit von 15 ms reduziert sich der Positionsfehler auf nur 30mm, was in der PLC-Logik leicht kompensiert werden kann. Darüber hinaus ermöglicht die kleine Blindzone (z. B. 50mm) die Montage des Sensors direkt an der Seitenschiene oder direkt über dem Band, ohne dass komplexe Abstandshalter erforderlich sind, die bei hohen Geschwindigkeiten vibrieren würden.

3.3 Anwendung: Transparenzerkennung auf Rollenbahnen

Das Erkennen durchsichtiger Kunststoffschalen oder Polybeutel auf einem Rollenförderer ist ein berüchtigter Fehlerpunkt für optische Sensoren. Der Laserstrahl durchdringt das Fach, trifft auf die Walze darunter und meldet „Alles klar“, wenn tatsächlich ein Stau entsteht.

Die M18-Geometrie:
Der Abstand (Abstand) zwischen Förderrollen ist eine kritische geometrische Einschränkung. Standardrollenabstände (z. B. 50mm, 75mm) lassen nur sehr wenig Spielraum für die Sensormontage.

• M30 Passform: Ein M30-Sensor (Durchmesser 30mm), der zwischen Rollen mit einer Steigung von 50mm montiert ist, lässt auf beiden Seiten nur einen Spielraum von 10mm. Diese Nähe zu den rotierenden Metallrollen kann akustische Reflexionen (Nebenkeuleninterferenz) oder mechanische Verschmutzungen verursachen, wenn ein Lager ausfällt und die Rolle wackelt.
• M18 Passform: Der M18-Sensor passt bequem in den Spalt zwischen den Walzen. Sein schmalerer Strahl sorgt (zunächst) dafür, dass der Schall durch den Spalt nach oben gelangt, ohne die benachbarten Rollen zu treffen. Die Ultraschallwelle wird vom Boden der durchsichtigen Kunststoffschale reflektiert – unabhängig von der Transparenz – und liefert ein 100 % zuverlässiges „Anwesenheits“-Signal.

3.4 Anwendung: Flaschen- und Dosenzählung

In Förderbändern der Getränkeindustrie sind die Ziele stark gebogen (Aluminiumdosen) oder komplex (Glasflaschen).

• Wellenlängenphysik: Um eine gekrümmte Oberfläche zuverlässig zu erkennen, sollte die Erfassungswellenlänge idealerweise kleiner als der Krümmungsradius sein, um Streuung zu minimieren. Die hohe Frequenz des M18 (kurz λ) ist dem M30 (lang) überlegen λ) zur Feststellung des Vorhandenseins kleiner, gebogener Behälter.
• Strahlpunkt: Der fokussierte Strahl des M18 kann auf den Flaschenhals gerichtet werden, um einzelne Einheiten in einer dichten Warteschlange zu zählen, wohingegen der breite Strahl eines M30 mehrere Flaschen überlappen würde, wodurch die Zählung verwischt würde.

4. Die M30-Plattform: Strom- und Umweltimmunität

Wenn der M18 das Skalpell ist, ist der M30 der Vorschlaghammer. Es ist für die Brute-Force-Erkennung konzipiert: Durchschlagen von Staub, Ignorieren kleiner Störungen und Erkennen schwieriger Ziele auf große Entfernungen.

4.1 Yujie MU30 Technisches Profil

The Yujie MU30-Serie nutzt das größere Gehäusevolumen, um größere Wandlerelemente und eine robustere Abschirmung zu integrieren.

• Wohnung: Edelstahl (Option 316L) oder PBT, 30mm x 100mm.
• Erfassungsbereich: 200mm bis 6000mm (bis zu 8m für ausgewählte Modelle).
• Häufigkeit: ~80 kHz - 120 kHz.
• Akustische Leistung: Hoher Schalldruckpegel (SPL).
• Schutz: Häufig IP67 / IP69K für Washdown-Umgebungen.

4.2 Anwendung: Profilierung von Schüttgütern

Im Bergbau, in der Landwirtschaft und in der Zuschlagstoffverarbeitung transportieren Förderbänder Schüttgüter (Kohle, Getreide, Hackschnitzel). Das Ziel besteht oft nicht nur darin, die „Anwesenheit“ zu erkennen, sondern auch das „Profil“ oder Volumen des Materials auf dem Band zu messen, um die Vorschubgeschwindigkeit des Brechers zu regulieren.

Die technische Herausforderung:

1. Staub: Diese Umgebungen sind mit in der Luft befindlichen Partikeln verstopft. Hochfrequenter Schall (M18) wird an Staubpartikeln gestreut (Rayleigh-Streuung), wenn die Partikelgröße mit der Wellenlänge vergleichbar ist.
2. Unregelmäßige Oberfläche: Ein Steinhaufen ist kein flacher Reflektor. Es streut Schall in alle Richtungen. Ein schwacher Sensor erhält nicht genügend Echoenergie zum Auslösen.
3. Entfernung: Der Sensor muss hoch (2-3 Meter) montiert werden, um Materialstöße und Maschinen zu vermeiden.

Die M30-Lösung:
Die niedrigere Frequenz des MU30 (100 kHz) erzeugt Wellen, die viel länger sind als typische Staubpartikel, sodass sich die Welle mit minimaler Dämpfung um den Staub herum beugen kann. Die hohe akustische Leistung stellt sicher, dass selbst die Streuechos des unregelmäßigen Steinhaufens stark genug sind, um erkannt zu werden. Der große „Fußabdruck“ des M30-Strahls auf der Materialoberfläche integriert die Höhe über einen größeren Bereich und sorgt so für einen stabilen Durchschnittspegel anstelle eines lauten Signals, das bei jedem einzelnen Stein springt.

4.3 Anwendung: Überwachung des Fahrleitungsdurchhangs

Schwere Förderbänder, insbesondere im Bergbau, werden zwischen Tragrollen gespannt. Wenn das Spannsystem ausfällt, kann der Riemen zwischen den Rollen übermäßig durchhängen, was zu schweren Entgleisungen oder Strukturschäden führen kann.

Die M30-Geometrie:
Um den Durchhang zu überwachen, werden Sensoren unter dem Band oder seitlich angebracht und blicken über große Spannweiten. Die erforderliche Reichweite beträgt oft 2 bis 4 Meter. Der M18 ist physikalisch nicht in der Lage, diesen Bereich zu erreichen. Der am Strukturträger montierte M30 überwacht die vertikale Position des Bandes. Sinkt das Band unter einen eingestellten Schwellenwert, löst der M30 einen Notstopp aus. Auch hier ist die Vibrationsfestigkeit des M30 (aufgrund der höheren Masse und der robusten Befestigungsgewinde) entscheidend, da der Förderrahmen im Betrieb stark vibriert.

4.4 Das Selbstreinigungsphänomen

Ein einzigartiger Vorteil des M30-Sensors in schmutzigen Förderumgebungen ist der Selbstreinigungseffekt. Die Wandlerfläche eines M30-Sensors vibriert aufgrund der höheren Antriebsspannung und des größeren Keramikelements mit einer deutlich höheren Amplitude (Verschiebung) als ein M18-Sensor. Diese kräftige mechanische Bewegung verhindert, dass Staub, Mehl oder Sägemehl an der Sensorfläche haften bleiben. Im Gegensatz dazu kann die hochfrequente Vibration einer M18-Oberfläche dazu führen, dass sich feine Partikel auf der Oberfläche festsetzen und den Sensor schließlich bis zum Ausfall dämpfen. Für Förderer, die Mehl, Zement oder Gips transportieren, ist der M30 die erste Wahl, wenn es um die Reduzierung des Wartungsaufwands geht.

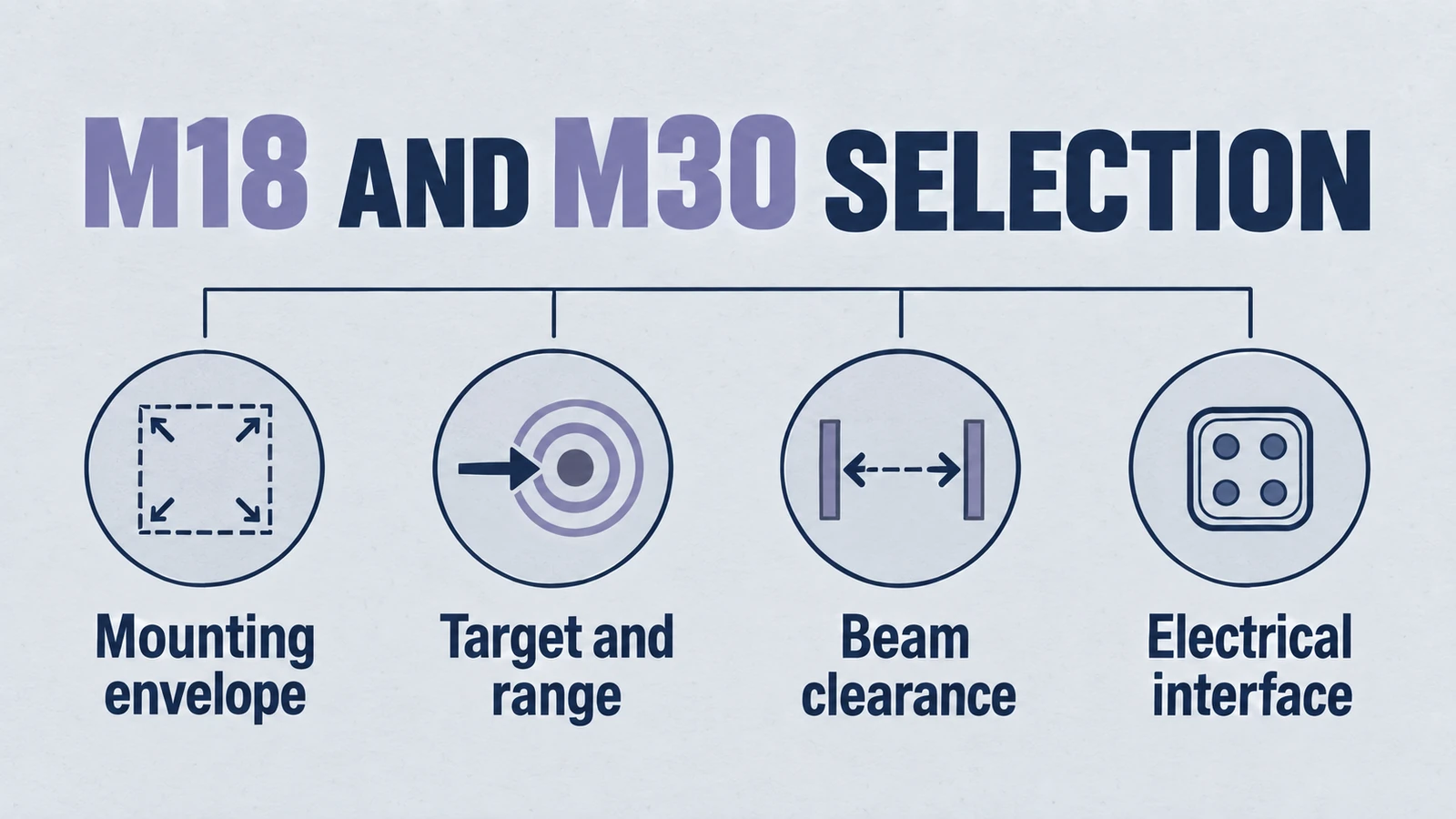

5. Vergleichende Technik: Die Auswahlentscheidungsmatrix

Bei der Entscheidung zwischen M18 und M30 geht es selten um „das eine ist besser als das andere“; Es geht darum, die physikalischen Eigenschaften des Sensors an die Einschränkungen der Anwendung anzupassen.

5.1 Strahlbreite vs. Förderergeometrie (Der Seitenschienenkonflikt)

Eine der häufigsten Fehlerarten in der Förderautomatisierung ist die Seitenschiene falsch positiv. Förderer werden von Leitplanken flankiert, um Produkte aufzunehmen. Ultraschallsensoren geben Schall in einer konischen Keule ab.

• Die Geometrie des Scheiterns: Stellen Sie sich einen Überkopfsensor vor, der 1,5 Meter über einem Förderband mit einer Breite von 600mm montiert ist. Ein M30-Sensor mit einem 10°-Halbwinkelstrahl hat einen Strahlradius von r = h × tan(10°) ≈ 260mm am Gürtel. Die Gesamtstrahlbreite beträgt ~520mm. Dies liegt gefährlich nahe an der 600mm-Breite des Förderers. Wenn der Sensor leicht falsch ausgerichtet ist oder der Strahl Seitenkeulen aufweist, trifft der Schall auf die Seitenschienen aus Stahl. Die Schiene ist ein „harter“ Reflektor (Stahl). Die Box ist ein „weicher“ Reflektor (Karton). Der Sensor rastet auf der Schiene ein und meldet dauerhaft „Blockiert“.
• Der M18-Vorteil: Ein M18-Sensor, der aufgrund seiner Reichweitengrenzen normalerweise näher montiert ist (z. B. 800mm) und aufgrund der geringeren Leistung einen engeren effektiven Strahl hat, lässt sich viel einfacher „in der Mitte“ des Förderers anvisieren, ohne die Schienen zu beschädigen. Für schmale Förderer (< 500mm) ist der M18 geometrisch überlegen.
• Die M30-Abschwächung: Wenn ein M30 verwendet werden muss (z. B. aus Gründen des Zielmaterials), muss der Ingenieur Folgendes verwenden:
  1. Anpassung der Strahlbreite: Fortschrittliche Yujie M30-Sensoren mit IO-Link ermöglichen es dem Benutzer, die Empfindlichkeit elektronisch zu reduzieren und so den Strahl effektiv zu verengen.
  2. Schallrohr/Horn: Anbringen eines physischen Fokussierhorns an der Vorderseite des M30, um die Nebenkeulen mechanisch einzuschränken.

5.2 Vergleichsdatentabelle

6. Mechanische Integration: Vibration und Resonanz beherrschen

Fördersysteme sind von Natur aus vibrierende Umgebungen. Der rhythmische Aufprall von Rollen, das Schwingen von Ketten und das Summen von VFD-angetriebenen Motoren erzeugen ein Geräuschspektrum, das Sensoren mechanisch beeinträchtigen kann.

6.1 Das Cantilever-Resonanzproblem

Ein häufiger Fehler beim Einsatz von M30-Sensoren ist die „Cantilever Mount“. Ingenieure montieren den schweren M30-Sensor (der in Edelstahl 200 bis 300 g wiegen kann) häufig an einer langen, L-förmigen Halterung, um den erforderlichen Abstand zum Freiräumen der toten Zone zu erreichen.

• Physik des Scheiterns: Dieser Aufbau bildet ein Feder-Masse-System. Wenn die Eigenfrequenz der Halterung-Sensor-Baugruppe mit der Vibrationsfrequenz des Förderers übereinstimmt (z. B. 30 Hz), schwingt der Sensor heftig.
• Akustische Folge: Der Balken „wedelt“ auf und ab. Auf dem Höhepunkt der Schwingung verfehlt der Strahl möglicherweise das Ziel vollständig oder trifft den Boden/die Walze, was zu zeitweiligen Fehlauslösungen führt, deren Diagnose ein Albtraum ist.
• Piezo-Ermüdung: Eine längere Einwirkung von Resonanzvibrationen kann zu Rissen im piezoelektrischen Keramikelement oder zum Durchtrennen der internen Bonddrähte führen, was zum vorzeitigen Absterben des Sensors führt.

6.2 Optimierungsstrategie

• Für M30: Vermeiden Sie einfache L-Klammern. Benutzen Traversenhalterungen oder Brückenklemmen die den Sensor an zwei Punkten befestigen, wodurch die Steifigkeit der Halterung erhöht wird und die Resonanzfrequenz über das Vibrationsspektrum des Förderers hinausgeht.
• Für M18: Die geringe Masse (~40g-60g) des M18-Sensors macht ihn weniger anfällig für Eigenresonanz. Normalerweise reichen Standardhalterungen aus, sofern diese mit dem angegebenen Drehmoment angezogen werden, um ein Verdrehen zu verhindern.

6.3 Montageausrichtung und Schmutz

• Nach oben schauen (zwischen Walzen): oft praktisch für M18. Zur Vermeidung von Staubansammlungen muss eine Luftspülung oder ein abgewinkelter Deflektor verwendet werden.
• Nach unten schauen (von oben): Bevorzugt für M30. Die Schwerkraft hält das Gesicht sauber.
• Blick hinüber (Seitenrahmen): Für beide geeignet. Allerdings sind M30-Sensoren, die aus der Seitenschiene herausragen, anfällig für Aufprallschäden durch Gabelstapler oder vorbeifahrende AGVs (Automated Guided Vehicles). Flush-mount In das Schienenprofil eingelassene M18-Sensoren sind hier die sicherere Wahl.

7. Elektrische Integration: IO-Link und Smart Sensing

Die Wahl zwischen M18 und M30 wird zunehmend von der Konnektivitätsschicht beeinflusst. Die Integration von IO-Link (IEC 61131-9) hat die Art und Weise verändert, wie diese Sensoren in intelligenten Fabriken eingesetzt und diagnostiziert werden.

7.1 Virtualisierung des Sensors

In der Vergangenheit waren M30-Sensoren „dumme“ Geräte mit einem Potentiometer zur Verstärkungseinstellung. Yujies moderne IO-Link-fähige M30-Sensoren ermöglichen eine virtuelle Neukonfiguration.

• Strahlformung: Ein Ingenieur kann IO-Link-Parameter verwenden, um die Strahlbreite eines M30-Sensors digital zu verengen, sodass er in einer schmalen Förderspur verwendet werden kann, in die zuvor nur ein M18 passte, während die überlegene Leistung und die selbstreinigende Oberfläche des M30 erhalten bleiben.
• Vordergrund-/Hintergrundunterdrückung: IO-Link ermöglicht das Einlernen komplexer Fenstermodi. Beispiel: „Ignorieren Sie die Rolle bei 1000mm, ignorieren Sie die Seitenschiene bei 300mm, erkennen Sie nur Objekte im Fenster 400mm-800mm.“

7.2 Daten zur vorausschauenden Wartung

IO-Link-Sensoren liefern Echtzeit-Diagnosedaten, die für die Betriebszeit des Förderers von entscheidender Bedeutung sind.

• Signalstärke/Echoqualität: Ein allmählicher Rückgang der Echostärke über Wochen weist auf Staubablagerungen auf der Linse hin. Der PLC kann einen Wartungsalarm auslösen („Clean Sensor 34“) before Der Sensor erkennt keine Box.
• Temperaturüberwachung: Interne Temperatursensoren können vor Überhitzung in Motorsteuerschränken oder hoher Umgebungswärme warnen, die die Geschwindigkeit der Schallkompensation beeinträchtigen könnten.

8. Fehlermöglichkeits- und Einflussanalyse (FMEA)

Um ein robustes System zu entwerfen, muss man verstehen, wie es versagt. Wir präsentieren eine detaillierte Fehlermöglichkeits- und Auswirkungsanalyse für Ultraschallsensoren in Förderumgebungen.

8.1 Fehlermodus: Akustisches Übersprechen

• Szenario: Ansammlungszonen mit hoher Dichte, in denen mehrere Sensoren nahe beieinander montiert sind (z. B. alle 500mm).
• Mechanismus: Sensor A gibt einen Impuls ab. Sensor B, der sich 500mm stromabwärts befindet, empfängt den Impuls von Sensor A und interpretiert ihn als Reflexion eines nahegelegenen Objekts. Sensor B löst fälschlicherweise aus.
• Sicherheitslücke: M30-Sensoren sind aufgrund ihrer höheren Leistung und breiteren Nebenkeulen deutlich anfälliger für Übersprechen als M18-Sensoren.
• Abhilfe:
  • Synchronisierung: Verdrahten Sie die Synchronisierungsstifte der Yujie-Sensoren fest miteinander. Sie feuern gleichzeitig, wodurch sie effektiv für die Impulse des anderen geblendet werden (da sie sich beide im „Sende“-Modus und nicht im „Empfangs“-Modus befinden).
  • Multiplexen: Konfigurieren Sie die Sensoren (über IO-Link), um nacheinander auszulösen. A -> B -> C -> A. Dadurch wird Übersprechen vermieden, die Gesamtreaktionsgeschwindigkeit des Systems wird jedoch verringert.
  • Frequenzverschiebung: Wechseln Sie zwischen den Sensoren M18 (300 kHz) und M30 (100 kHz) in der Linie. Sie werden füreinander akustisch unsichtbar sein.

8.2 Fehlermodus: Die „Soft Target“-Absorption

• Szenario: Transport von offenzelligem Schaumstoff, Textilstapeln oder loser Wolle.
• Mechanismus: Das Zielmaterial absorbiert die akustische Energie, anstatt sie zu reflektieren. Es kommt kein Echo zum Sensor zurück.
• Sicherheitslücke: M18-Sensoren mit niedrigerem Anfangsschalldruckpegel versagen hier am wahrscheinlichsten. Das schwache Signal wird vollständig absorbiert.
• Abhilfe:
  • Verwenden Sie M30: Der hochenergetische Impuls des M30 erzeugt selbst bei absorbierenden Materialien eher ein Rückecho.
  • Reflexionsmodus: Wechseln Sie zu a Retro-Reflective Ultraschallkonfiguration. Der Sensor blickt auf einen harten Reflektor (z. B. den Förderboden oder eine Metallplatte). Das weiche Objekt wird erkannt, weil es blocks das Signal, nicht weil es es reflektiert.

8.3 Fehlermodus: Spiegelreflexion (Die „Stealth“-Box)

• Szenario: Förderung flacher, glatter Gegenstände (z. B. Blech, polierte Kunststoffkisten), die leicht geneigt sind.
• Mechanismus: Wenn die glatte Oberfläche einen Winkel von mehr als ~10° relativ zur Sensorfläche aufweist, wird die Schallwelle vom Sensor weg abgelenkt (Einfallswinkel = Reflexionswinkel). Der Sensor erkennt nichts.
• Abhilfe:
  • M30 Breitstrahl: Der breitere Strahl des M30 erhöht die Wahrscheinlichkeit, dass some Ein Teil der Wellenfront trifft senkrecht auf das Objekt und kehrt zurück.
  • Montagewinkel: Montieren Sie den Sensor bewusst senkrecht zur häufigsten Objektoberfläche oder verwenden Sie mehrere Sensoren in unterschiedlichen Winkeln (Diversity-Empfang).

8.4 Fehlermodus: Thermische Drift

• Szenario: Ein Lagerförderband, das von einem Kühllager (-20 °C) zu einer Verladerampe (+30 °C) verläuft.
• Mechanismus: Die Schallgeschwindigkeit in der Luft ändert sich ungefähr 0,17 % pro °C. Eine Temperaturschwankung von 50 °C verursacht einen Fehler von 8,5 % bei der Abstandsmessung. Bei einer 2-Meter-Messung (M30) ist dies ein 17cm-Fehler – genug, um einen Boxhöhenschwellenwert zu verfehlen.
• Sicherheitslücke: M30-Metallgehäuse haben eine hohe thermische Masse und können hinter der tatsächlichen Lufttemperatur zurückbleiben, was dazu führt, dass der interne Temperaturkompensationsalgorithmus bei schnellen Temperaturänderungen ungenau ist.
• Abhilfe: Verwenden Sie Yujie-Sensoren mit externer Temperaturfühler Eingänge oder IO-Link-Temperaturdatenkorrektur. Für extreme Steigungen verwenden Sie M18-Kunststoffsensoren, die eine geringere thermische Masse haben und sich schneller ausgleichen.

9. Umfangreiche Anwendungsszenarien

Um diese technischen Daten in umsetzbare Ratschläge zusammenzufassen, untersuchen wir drei kanonische Förderszenarien.

Szenario A: Die „Lückenprüfung“ auf einem Hochgeschwindigkeits-Rollenförderer

• Anforderung: Erkennen Sie Lücken zwischen Kartons, um Staus an der Weiche zu verhindern.
• Einschränkungen: Rollenteilung 60mm. Bandgeschwindigkeit 2.5 m/s.
• Auswahl: Yujie MU18 Hochgeschwindigkeitsserie.
• Begründung:
  • Passform: Der 18mm-Körper passt in den 60mm-Rollenspalt.
  • Geschwindigkeit: Die Geschwindigkeit von 2.5 m/s erfordert die Reaktionszeit von <15 ms von MU18. Ein M30 wäre zu langsam.
  • Blinde Zone: Der Sensor ist direkt 20mm unterhalb der Passlinie montiert. Die Blindzone 20mm des MU18 ermöglicht die Erkennung.
  • Montage: Zwischen den Rollen 5° nach oben geneigt, um direkte Reflexion von der Decke zu verhindern, wenn der Spalt leer ist.

Szenario B: Trichterfüllstandskontrolle für Getreideförderer

• Anforderung: Achten Sie auf eine konstante Kornhöhe im Einfülltrichter.
• Einschränkungen: Extrem staubig. Vibration vom Brecher. Reichweite 3 Meter.
• Auswahl: Yujie MU30 Edelstahl (IP69K).
• Begründung:
  • Umgebung: Der Staub würde einen optischen Sensor blenden und einen M18-Ultraschallsensor schwächen. Die 100 kHz-Welle des M30 durchdringt den Staub.
  • Selbstreinigung: Das M30-Gesicht schüttelt den Kornstaub ab.
  • Bereich: 3 Meter liegen weit über der M18-Fähigkeit.
  • Montage: Aufgehängt an einer vibrationsgedämpften Fachwerkbrücke, um es von den Erschütterungen des Brechers zu isolieren.

Szenario C: Palettenerkennung im Kühllager (-30°C)

• Anforderung: Holzpaletten auf einem Kettenförderer erkennen.
• Einschränkungen: Tieffrost. Frostansammlung.
• Auswahl: Yujie MU30 mit erhitztem Gesicht (Spezialität) oder M30 Standard mit hoher Überverstärkung.
• Begründung:
  • Ziel: Holz ist porös und absorbiert Schall. Die Leistung des M30 wird benötigt.
  • Frost: Reis auf der Sensorfläche wirkt als Dämpfer. Die hochenergetische Vibration des M30 hilft beim Aufbrechen und Ablösen von Frost.
  • Temperatur: Standard-M30-Sensoren sind oft für -25 °C oder -40 °C ausgelegt, wohingegen kompakte M18-Sensoren aufgrund der internen Komponentendichte oft bei -20 °C ihren Tiefpunkt erreichen.

10. Fazit: Der Weg zur optimierten Auswahl

Die Auswahl von Ultraschallsensoren für Fördersysteme ist keine binäre Wahl zwischen „Klein“ und „Groß“. Es handelt sich um ein mehrdimensionales Optimierungsproblem, das Akustik, Mechanik und Umweltbeständigkeit umfasst.

Für den Automatisierungsingenieur ist der „beste“ Sensor derjenige, der verschwindet – derjenige, der innerhalb seiner physischen Hülle so zuverlässig funktioniert, dass er vom Wartungsteam nie bemerkt wird. Durch die Einhaltung der in diesem Leitfaden beschriebenen physikbasierten Auswahlkriterien können Maschinenbauer sicherstellen, dass ihre Fördersysteme dieses Niveau unsichtbarer, einwandfreier Leistung erreichen.

---

Referenzen: Yujie Piezo Technische Technologiearchive, IEC-Standard 60947-5-2 (Näherungsschalter) und Feldanwendungsberichte von Förderband-OEM-Partnern.
