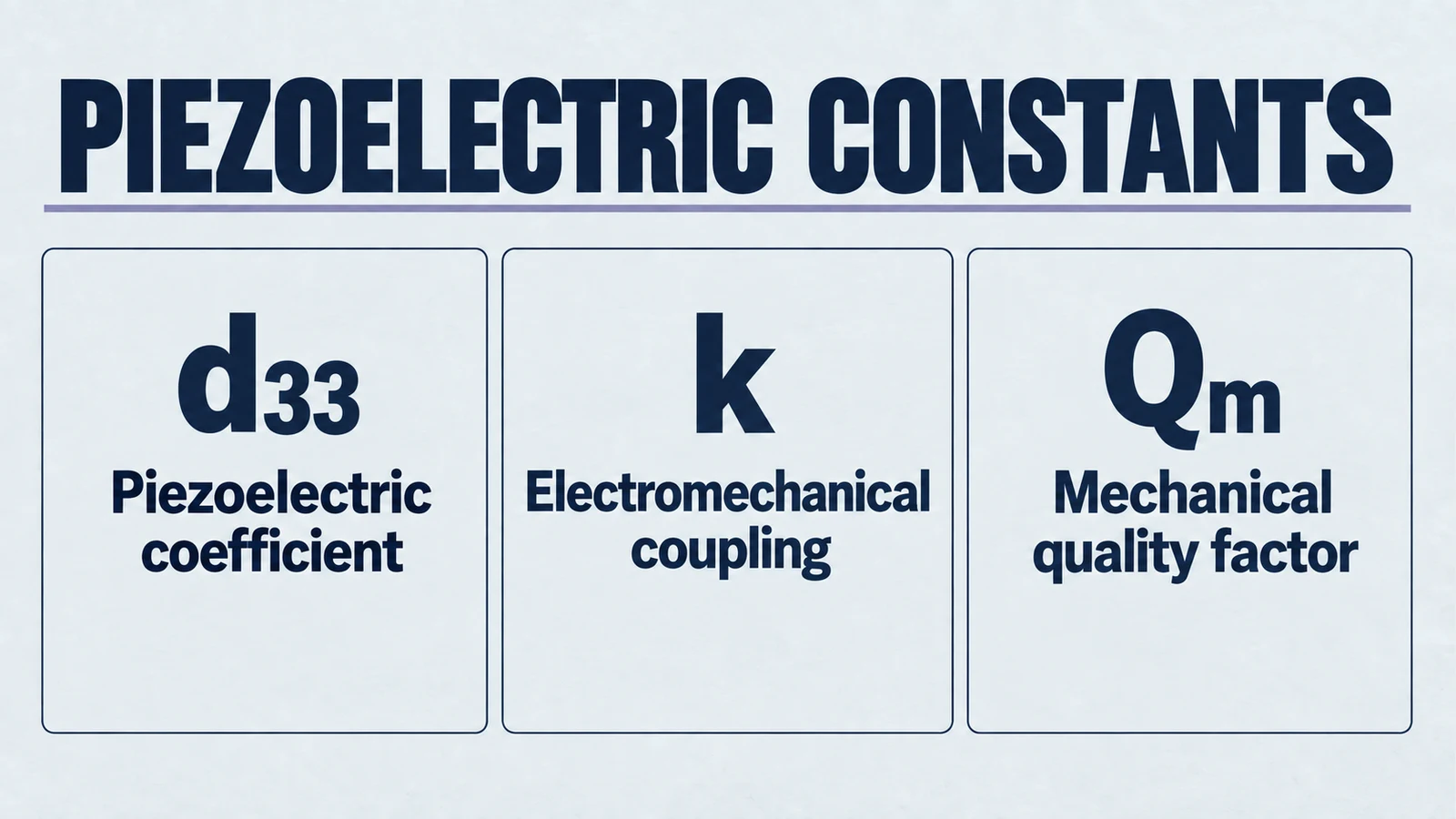

Piezoelektrische Konstanten d33, k und Qm erklärt

Der stille Motor der Moderne

Im komplexen Geflecht der modernen Elektromechanik überbrücken nur wenige Materialien die Kluft zwischen der digitalen und der physischen Welt so effektiv wie piezoelektrische Keramik. Diese polykristallinen Materialien, die mechanische Spannung in elektrische Energie umwandeln können und umgekehrt, dienen als Herzstück einer Vielzahl von Technologien. Von den präzisen Autofokus-Mechanismen in Smartphone-Kameras bis hin zu den riesigen Ultraschallschweißgeräten, die in Automobilmontagelinien verwendet werden, und von den empfindlichen Hydrophonen, die die Meeresakustik überwachen, bis hin zu den robusten Sensoren, die den industriellen Flüssigkeitsfluss optimieren, ist Piezoelektrizität allgegenwärtig.

Doch für den Produktdesigner, den F&E-Ingenieur oder den Beschaffungsspezialisten ähneln die Datenblätter, die diese Materialien beschreiben, oft einer kryptischen Chiffre. Spalten mit griechischen Buchstaben, unterschiedlichen Einheiten und komplexen Koeffizienten –, , , – kann die wahren Leistungsmerkmale des Materials verschleiern.

Die Auswahl der richtigen piezoelektrischen Keramik ist nicht nur eine Frage der passenden Abmessungen oder der Erfüllung einer Spannungsanforderung; Dabei handelt es sich um eine anspruchsvolle Übung zum Ausgleich widersprüchlicher physikalischer Eigenschaften, um ein spezifisches, oft anspruchsvolles technisches Ergebnis zu erzielen. Der Unterschied zwischen einer medizinischen Bildgebungssonde, die kristallklare Diagnosen liefert, und einem Reinigungswandler, der innerhalb von Minuten überhitzt und ausfällt, liegt oft im differenzierten Verständnis von drei kritischen Parametern: der piezoelektrischen Ladungskonstante (), der elektromechanische Kopplungsfaktor () und der mechanische Qualitätsfaktor ().

Als weltweit führender Hersteller von piezoelektrischen Hochleistungskomponenten ist sich Yujie Piezo bewusst, dass unsere Partner mehr als nur rohe Keramikelemente benötigen; Sie erfordern das erforderliche tiefe technische Verständnis, um diese fortschrittlichen Materialien in zuverlässige Systeme zu integrieren. Wir sehen täglich die Folgen von Materialfehlanpassungen: Eine „weiche“ Keramik, die bei einer Hochleistungsschweißanwendung verwendet wird, führt zu thermischem Durchgehen, oder eine „harte“ Keramik, die in einem passiven Sensor verwendet wird, was zu schlechten Signal-Rausch-Verhältnissen führt. Dieser umfassende Leitfaden zielt darauf ab, diese Konstanten zu entmystifizieren und über Lehrbuchdefinitionen hinauszugehen, um die praktischen Auswirkungen der Mechanik ferroelektrischer Domänen, Dotierungsstrategien und anwendungsspezifischer Technik zu untersuchen.

Durch das Verständnis des Zusammenspiels dieser Konstanten können Ingenieure das Geräteverhalten vorhersagen, bevor überhaupt ein Prototyp gebaut wird, und so sicherstellen, dass das ausgewählte Material – sei es das Arbeitstier PZT-4, das empfindliche PZT-5H oder das leistungsstarke PZT-8 – perfekt auf seine Betriebsumgebung abgestimmt ist.

Kapitel 1: Das Kristallherz – PZT Struktur und Physik

Um die Konstanten wirklich zu verstehen , und , man muss zunächst die Architektur des Materials selbst schätzen. Die Zahlen auf dem Datenblatt sind makroskopische Manifestationen mikroskopischer Phänomene, die innerhalb des Kristallgitters auftreten.

Die Perowskit-Architektur

Bleizirkonattitanat (PZT) ist eine feste Lösung von Bleizirkonat () und Bleititanat (), das in der Perowskitstruktur kristallisiert, die allgemein als bezeichnet wird . In diesem Gitter sind die „A“-Plätze mit großen Bleiionen besetzt (), die 'B'-Stellen durch kleineres Zirkonium () oder Titan ()-Ionen und die „O“-Stellen durch Sauerstoff ().

Die Magie von PZT liegt in seiner fehlenden Zentrosymmetrie. Oberhalb einer bestimmten kritischen Temperatur, der sogenannten Curie-Temperatur (), der Kristall liegt in einer kubischen, paraelektrischen Phase vor, in der die Ladungen symmetrisch ausgeglichen sind. Allerdings kühlt das Material unten ab , das Gitter verzerrt sich. Das zentrale B-Stellen-Kation () verschiebt sich relativ zum Sauerstoffoktaeder außermittig, wodurch ein permanentes elektrisches Dipolmoment innerhalb der Elementarzelle entsteht. Diese spontane Polarisation ist der grundlegende Ursprung der Piezoelektrizität in diesen Keramiken.

Die morphotrope Phasengrenze (MPB)

Ingenieure fragen oft, warum PZT das dominierende Material in der Branche ist und Alternativen wie Bariumtitanat oder Quarz in den Schatten stellt. Die Antwort liegt in der Morphotropen Phasengrenze (MPB). Die Eigenschaften von PZT sind über das Zirkonium-Titan-Verhältnis hinweg nicht linear. Bei einer bestimmten Zusammensetzung (ungefähr 52 % Zirkonium und 48 % Titan) liegt die Kristallstruktur an der Grenze zwischen einer tetragonalen Phase (in einer Richtung verlängert) und einer rhomboedrischen Phase (entlang der Diagonale verlängert).

An dieser Grenze nimmt die Anzahl der zulässigen Polarisationszustände zu, wodurch die Domänenwände – die Grenzflächen zwischen Regionen unterschiedlicher Polarisationsausrichtung – außergewöhnlich mobil werden. Diese verbesserte Mobilität führt zu einer Maximierung der dielektrischen und piezoelektrischen Konstanten. Yujie Piezo nutzt dieses Phänomen, indem es das Zr/Ti-Verhältnis in unserer Standardserie streng kontrolliert, um eine optimale elektromechanische Kopplung und Empfindlichkeit sicherzustellen.

Der Poling-Prozess: Ordnung aus dem Chaos schaffen

In einer „jungfräulichen“ gesinterten Keramik sind die mikroskopischen Dipole zufällig ausgerichtet und heben sich statistisch gegenseitig auf. Der piezoelektrische Nettoeffekt ist Null. Um das Material zu aktivieren, muss es einer „Polung“ unterzogen werden.

Anwendung des Feldes: Die Keramik wird auf eine Temperatur knapp unter ihrem Curie-Punkt erhitzt, um die Domänenmobilität zu erhöhen. Über die Elektroden wird ein massives elektrisches Gleichfeld (typischerweise 2–3 kV/mm) angelegt.
Domänenausrichtung: Die Das elektrische Feld zwingt die Dipole, sich an der Feldrichtung auszurichten. Günstig orientierte Domänen expandieren, während ungünstig orientierte Domänen schrumpfen oder sich neu orientieren.
Einfrieren des Staates: Das Material wird gekühlt, während das Feld aufrechterhalten wird, wodurch die Dipole in ihrem ausgerichteten Zustand „gesperrt“ werden.

Das resultierende Material ist anisotrop; seine Eigenschaften unterscheiden sich entlang der Polarisationsachse (als „3“-Richtung bezeichnet) im Vergleich zu den senkrechten Achsen (die „1“- und „2“-Richtungen). Diese Anisotropie ist der Grund, warum unsere Konstanten Indizes haben (z. B. vs ). Die Effizienz und Stabilität dieses Polungsprozesses haben direkten Einfluss auf die Größe und die Stabilität von im Laufe der Zeit.

Kapitel 2: Der piezoelektrische Ladungskoeffizient ()

Der piezoelektrische Ladungskoeffizient, ist vielleicht die bekannteste Spezifikation in einem Datenblatt. Es ist häufig die erste Zahl, die Ingenieure bewerten, oft unter der falschen Annahme, dass „höher immer besser“ sei. Während ein Hoch Konstant impliziert große Empfindlichkeit oder Verschiebung, eine wahllose Maximierung kann andere kritische Systemparameter beeinträchtigen.

Definieren des Koeffizienten

Die Konstante bezieht sich auf die mechanische Belastung (), erzeugt durch ein angelegtes elektrisches Feld () oder umgekehrt die elektrische Ladungsdichte () gesammelt aufgrund einer ausgeübten mechanischen Belastung ().

Die Indizes und beziehen Sie sich auf die Tensorrichtungen:

3: Parallel zur Polrichtung.
1, 2: Senkrecht zur Polungsrichtung.
4, 5, 6: Scherrichtungen.

Deshalb, beschreibt die Spannung, die entlang der Polungsachse erzeugt wird, wenn das elektrische Feld entlang derselben Achse angelegt wird (Längseffekt). Seine Einheit ist Meter pro Volt (m/V) für die Verschiebung oder Coulomb pro Newton (C/N) für die Ladung. Bemerkenswert ist, dass diese beiden Einheiten dimensional gleichwertig sind.

Der Mechanismus: intrinsische vs. extrinsische Beiträge

Der Wert von ist aus zwei Quellen abgeleitet:

Intrinsischer Beitrag: Die tatsächliche Streckung des Elementarzellengitters. Dabei handelt es sich um eine rein elastisch-elektrische Reaktion, die extrem schnell und linear ist.
Extrinsischer Beitrag: Die Bewegung von Domänenwänden. Wenn ein elektrisches Feld angelegt wird, können sich die Grenzen zwischen Domänen verschieben. Diese „Wandbewegung“ trägt wesentlich zur Gesamtverschiebung bei.

Kritische Erkenntnisse: „Weiche“ PZT-Materialien (wie PZT-5H) sind so konstruiert, dass sie hochmobile Domänenwände haben, was zu massiven extrinsischen Beiträgen und hoher Belastung führt Werte (oft >600 pC/N). „Harte“ PZT-Materialien (wie PZT-4 und PZT-8) haben „fixierte“ Domänenwände, wodurch der extrinsische Beitrag begrenzt wird. Dies führt zu niedrigeren (~225–300 pC/N), aber deutlich höhere Linearität und Stabilität.

Anwendungen von High

Zur Erfassung und Betätigung, ist die Gütezahl für Sensibilität und Schlaganfall.

1. Medizinische Bildgebung und Sensoren

In einer medizinischen Ultraschallsonde fungiert der Wandler sowohl als Lautsprecher als auch als Mikrofon. Während der „Empfangsphase“ sind die vom Körpergewebe zurückkehrenden akustischen Echos verschwindend schwach. Ein Material mit hoher Qualität wirkt wie ein empfindliches Mikrofon und erzeugt aus winzigen Druckschwankungen eine lesbare Ladung. Die PZT-5H-Äquivalente von Yujie sind hierfür optimiert und gewährleisten hohe Signal-Rausch-Verhältnisse in der diagnostischen Bildgebung.

2. Präzisionsbetätigung

In der Halbleiterlithographie oder optischen Ausrichtung werden piezoelektrische Stapel verwendet, um Linsen oder Wafer um Nanometer zu bewegen. Hier, übersetzt direkt „Strich“.

Where ist die Erweiterung, ist die Anzahl der Schichten und ist die Spannung. Ein Hoch ermöglicht größere Bewegungsbereiche bei niedrigeren Antriebsspannungen, weshalb weiche Piezostapel für Mikropositionierungstische bevorzugt werden.

Die Falle der Linearität und Hysterese

Ein Hoch hat seinen Preis: Hysterese. Da ein großer Teil der Verschiebung auf die Bewegung der Domänenwand (Reibung) zurückzuführen ist, ist die Verschiebungskurve nicht vollkommen linear. Wenn die Spannung entfernt wird, kehrt das Material möglicherweise nicht genau auf Null zurück (Restspannung). Bei Steuerungssystemen mit offenem Regelkreis kann diese Nichtlinearität eine erhebliche Fehlerquelle darstellen. Darüber hinaus erzeugt die mit der Domänenwandbewegung verbundene Reibung Wärme – ein Thema, mit dem wir uns eingehend befassen werden .

Kapitel 3: Der elektromechanische Kopplungsfaktor ()

If misst, „wie viel“ Aktion auftritt, der elektromechanische Kopplungsfaktor () misst, „wie effektiv“ die Energie zwischen Domänen umgewandelt wird. Es wird oft als Indikator für Effizienz angeführt, aber das ist eine gefährliche Vereinfachung.

Die Physik der Kopplung

Der Kopplungsfaktor ist definiert als die Quadratwurzel des Verhältnisses der gespeicherten mechanischen Energie zur gesamten eingegebenen elektrischen Energie (oder umgekehrt).

Wichtiger Unterschied: ist keine Effizienz (). Ein Gerät kann einen niedrigen Kopplungsfaktor haben (z. B. ), aber dennoch hocheffizient (>90 %), wenn es im Resonanzbetrieb betrieben wird, bei dem die Energie über viele Zyklen recycelt wird. wird besser als Maß für die Bandbreite und die Energieübertragungsfähigkeit pro Zyklus verstanden.

Denken Sie darüber nach als die „Steifigkeit“ der Verbindung zwischen dem elektrischen und dem mechanischen System.

High : Die elektrischen und mechanischen Systeme sind fest verschlossen. Eine Spannungsänderung hat unmittelbare und starke Auswirkungen auf die Mechanik. Dies ermöglicht einen breitbandigen Betrieb, da der Wandler „gezwungen“ werden kann, außerhalb seiner Eigenresonanz zu schwingen.
Low : Die Verbindung ist locker. Es sind viele Zyklen elektrischer Eingabe erforderlich, um erhebliche mechanische Energie aufzubauen. Dadurch wird das Gerät normalerweise darauf beschränkt, ausschließlich bei seiner Resonanzfrequenz zu arbeiten.

Vektorabhängigkeit von

Like , variiert je nach Geometrie und Vibrationsmodus.

(Längskopplung): Der Kopplungsfaktor für einen Stab oder Stab, der entlang seiner Länge polarisiert ist und in die gleiche Richtung schwingt. Dies ist typischerweise der höchste Wert (0,70–0,75 für kommerzielles PZT), da Spannung und Feld parallel sind.
(Planare Kopplung): Die gebräuchlichste Spezifikation für Piezoscheiben. Es beschreibt die Kopplung, wenn sich eine dünne Scheibe radial ausdehnt. Hierbei handelt es sich um den Poisson-Effekt, da eine Ausdehnung in Dickenrichtung eine Kontraktion des Radius bewirkt. Werte liegen typischerweise bei etwa 0,50–0,65.
(Dickenkopplung): Für eine dünne Platte, die im Dickenmodus vibriert. Interessanterweise, ist normalerweise kleiner als (ca. 0,45–0,50), da die dünne Platte durch ihre eigene Trägheit mechanisch in den seitlichen Richtungen eingespannt wird, was den Poisson-Effekt einschränkt.
(Effektive Kopplung): Dies ist die Kopplung des zusammengebauten Geräts, nicht nur der Keramik. Es ist immer niedriger als das Material .

Messung mittels Resonanz

In der Praxis wird durch Messung der Impedanzkurve der Keramik bestimmt. Das Material weist bei der Resonanzfrequenz eine minimale Impedanz auf () und eine maximale Impedanz bei der Antiresonanzfrequenz ().

Der Abstand zwischen diesen beiden Peaks bestimmt :

Eine große Lücke zwischen Resonanz und Antiresonanz impliziert einen hohen Kopplungsfaktor. Aus diesem Grund erfordern medizinische Bildwandler, die kurze Impulse (breiter Frequenzinhalt) erfordern, hohe Materialien wie PZT-5H oder Einkristalle.

Yujie Engineering Insight: im Unterwassersonar
Für unsere piezokeramischen Rohrzylinder, die in der Unterwasserakustik verwendet werden, ist eine hohe Kopplung ( und ) ist von größter Bedeutung. Sonarsysteme verwenden häufig „Chirp“-Signale, die über einen Frequenzbereich laufen, um die Zielauflösung zu verbessern. Ein Material mit geringer Kopplung würde als schmaler Bandpassfilter wirken, die Kanten des Chirps dämpfen und das Bild verschlechtern. Durch die Optimierung der spezifischen Verarbeitung unserer Röhrenelemente erreicht Yujie Kopplungsfaktoren, die eine breitbandige Sonarleistung ermöglichen.

Kapitel 4: Der mechanische Qualitätsfaktor ()

Für Hochleistungsanwendungen ist eines der wichtigsten Unterscheidungsmerkmale. Es beeinflusst stark die Wärmeentwicklung, die nutzbare Bandbreite, die Laufwerksstabilität und das erwartete Betriebsverhalten.

Defining

Der mechanische Qualitätsfaktor () ist der Kehrwert des mechanischen Verlustfaktors. Es repräsentiert die „Schärfe“ der Resonanz und die Effizienz des Materials bei der Speicherung mechanischer Energie.

Die Weinglas-Analogie:

High (z. B. Kristallglas): Schnappt man ein hochwertiges Kristallglas, klingelt es lange mit reinem Ton. Das Material weist eine sehr geringe innere Dämpfung auf.
Low (z. B. Plastikbecher): Wenn Sie einen Plastikbecher schnippen, erzeugt er einen dumpfen Knall und hört sofort auf. Das Material nimmt die mechanische Energie auf und gibt sie als Wärme ab.

Die Physik von Verlust und Wärme

In piezoelektrischer Keramik ist der Energieverlust () ist hauptsächlich auf die Dämpfung der Domänenwände zurückzuführen.

In Soft PZT, Domänenwände gleiten leicht hin und her. Durch dieses Gleiten entsteht innere Reibung, ähnlich wie wenn man die Hände aneinander reibt. Durch diese Reibung entsteht Wärme. Daher ist Soft PZT niedrig (normalerweise 50–80).
In Schwer PZT, Domänenwände sind chemisch fixiert. Sie verhalten sich elastisch mit sehr geringer Hysterese oder Reibung. Daher ist Hard PZT hoch (normalerweise 500–1200).

in Hochleistungsanwendungen

Für Anwendungen wie Ultraschallreinigung und Ultraschallschweißen wird der Wandler kontinuierlich in Resonanz betrieben, um enorme Amplituden zu erzeugen.

Bei Resonanz ist die Schwingungsamplitude ungefähr proportional zu .

Obwohl Hard PZT einen niedrigeren Wert hat als Soft PZT, es ist ist 10x höher. Das bedeutet, dass ein hartes PZT-Element bei Resonanz größere Amplituden erzeugen kann als ein weiches PZT-Element, und zwar bei gleichzeitiger Erzeugung eines Bruchteils der Wärme.

Der Thermal Runaway-Zyklus:

Mit einem Tief Material (wie PZT-5) in einem Hochleistungsschweißgerät ist schwerwiegend:

Hohe Reibung erzeugt innere Wärme.
Mit steigender Temperatur werden die Domänenwände noch beweglicher (Verlust steigt).
Die Impedanz sinkt, wodurch mehr Strom vom Generator entnommen wird.
Mehr Strom = mehr Wärme.
Das Material erreicht eine Temperatur, bei der es depolarisiert oder bricht.

Aus diesem Grund verwendet Yujies HJ-5020B-Schweißwandler PZT-8. Mit einem von ~1000 minimiert es die interne Erwärmung und ermöglicht es dem Gerät, 1250W Strom zu verarbeiten und gleichzeitig einen stabilen Betrieb aufrechtzuerhalten.

Das Kompromissdreieck

Eine grundlegende Regel der Piezokeramik ist die umgekehrte Beziehung zwischen und :

High erfordert mobile Domains → Hohe Reibung → Niedrig .
High erfordert angeheftete Domänen → Eingeschränkte Bewegung → Niedrig .

Dieser Kompromiss bestimmt den gesamten Materialauswahlprozess. Mit Standard-PZT-Formulierungen können Sie nicht beides gleichzeitig maximieren.

Kapitel 5: Die große Kluft – harte vs. weiche PZT-Chemie

Die Begriffe „hart“ und „weich“ beziehen sich nicht auf die mechanische Härte (beides sind spröde Keramiken), sondern auf die ferroelektrische „Steifheit“ der Domänen. Diese Unterscheidung wird auf atomarer Ebene durch Dotierung hergestellt.

Soft PZT: Der sensible Zuhörer (Spenderdoping)

Weiches PZT (Navy-Typen II, V, VI) entsteht durch Ersetzen von Atomen im Gitter durch „Donor“-Dotierstoffe – Ionen mit einer höheren positiven Ladung als der Wirt.

Chemie: Replacing mit Niob ().
Mechanismus: Um die Ladungsneutralität aufrechtzuerhalten, erzeugt der Kristall Blei-Leerstellen (). Diese Leerstellen lockern die innere Spannung des Gitters und ermöglichen es den Domänenwänden, sich mit minimaler Energie zu bewegen.
Eigenschaften: High , hohe Permittivität, niedrig , niedrige Linearität.
Yujie-Äquivalente: PZT-5A (Typ II) und PZT-5H (Typ VI).
Am besten geeignet für: Durchflussmesser, medizinische Bildgebung, Hydrophone, passive Sensorik, Feinbetätigung.

Schwer PZT: Das Kraftpaket (Akzeptor-Doping)

Hartes PZT (Navy-Typen I, III) wird durch Dotieren mit „Akzeptor“-Ionen erzeugt – Ionen mit einer geringeren Ladung.

Chemie: Replacing mit Eisen ().
Mechanismus: Um die Ladung auszugleichen, werden Sauerstoff-Leerstellen () werden erstellt. Diese Leerstellen bilden „Defektdipole“, die sich an der spontanen Polarisation ausrichten. Diese Dipole fungieren als „Stifte“ oder „Klammern“, die die Domänenwände an Ort und Stelle fixieren.
Eigenschaften: Low , niedrige Permittivität, hoch , hohe Linearität, hohes Koerzitivfeld.
Yujie-Äquivalente: PZT-4 (Typ I) und PZT-8 (Typ III).
Am besten geeignet für: Ultraschallreinigung, Schweißen, Zerstäubung, Hochleistungssonar.

Vergleichstabelle: Yujie-Materialqualitäten

Die folgende Tabelle fasst die typischen Werte für Yujies Materialformulierungen zusammen und veranschaulicht die diskutierten Kompromisse.

Property	Unit	Schwer PZT (PZT-8)	Schwer PZT (PZT-4)	Soft PZT (PZT-5A)	Soft PZT (PZT-5H)
Ladekoeff.	pC/N	225 - 250	280 - 330	390 - 450	550 - 650
Kopplungsfaktor	-	0.65	0.70	0.72	0.75
Mech. Qualität	-	800 - 1000	500	75	65
Dielektrischer Verlust	%	0.4	0.5	2.0	2.0
Curie-Temp	°C	300	328	350	200

Kapitel 6: Anwendungstechnik – Anpassung von Konstanten an die Realität

Die theoretischen Werte auf einem Datenblatt sind lediglich der Ausgangspunkt. Für ein erfolgreiches Engineering ist es erforderlich, diese Konstanten den spezifischen Einschränkungen der Anwendungsumgebung zuzuordnen.

Fallstudie 1: Ultraschallreinigung

Die Physik: Die Ultraschallreinigung beruht auf akustischer Kavitation – der Bildung und dem heftigen Zusammenbruch mikroskopischer Blasen. Dazu ist ein Wandler erforderlich, der akustische Stehwellen mit hoher Amplitude in einen Flüssigkeitstank treibt.
Der Konflikt: Der Wandler muss kontinuierlich laufen (hoher Arbeitszyklus), benötigt aber genügend Amplitude, um Kavitation auszulösen.
Die Lösung (PZT-4): Yujie empfiehlt PZT-4 zur Reinigung.
Warum nicht PZT-8? Während PZT-8 kühler läuft, ist es niedriger bedeutet, dass es schwieriger ist, die erforderliche Amplitude zu erreichen, um die Zugfestigkeit des Wassers zu „brechen“ und Blasen zu erzeugen.
Warum nicht PZT-5? Es würde sofort überhitzen.
Das Gleichgewicht: PZT-4 bietet die „Goldlöckchen“-Zone – genug (500) um kontinuierlich zu laufen, ohne zu verbrennen, aber ausreichend (~300), um dem Wasser einen starken „Kick“ zu verleihen.
Yujie-Produkt: Unsere HJ-3828 (28kHz) und HJ-3840 (40kHz) Wandler nutzen große PZT-4-Ringe, um eine gleichmäßige Kavitationsverteilung im Tank zu gewährleisten.

Fallstudie 2: Ultraschall-Kunststoffschweißen

Die Physik: Beim Schweißen werden zwei Kunststoffgrenzflächen bei 20 kHz mit Amplituden von 20–50 Mikrometern zusammengehämmert, bis die Grenze durch Reibung schmilzt. Die Belastung ist sehr unterschiedlich; Wenn der Kunststoff schmilzt, ändert sich die mechanische Impedanz drastisch.
Die Anforderung: Extreme Stabilität und geringer Verlust bei hoher elektrischer Feldansteuerung.
Die Lösung (PZT-8): Yujie empfiehlt PZT-8.
Begründung: Schweißwandler werden häufig an der Grenze der mechanischen Festigkeit des Materials betrieben. Das Hoch (~1000) reduziert die Eigenerwärmung, was entscheidend ist, da die Erwärmung zu einer Drift der Resonanzfrequenz führt. Wenn die Frequenz zu schnell abweicht, verliert der Generator die Verriegelung und die Schweißung schlägt fehl. Die „harte“ Klemmung von PZT-8 sorgt dafür, dass die Amplitude auch dann linear bleibt, wenn das Horn das Teil berührt und die Lastspitzen ansteigt.
Yujie-Produkt: Der HJ-5020B nutzt einen Quad-Stack von PZT-8-Ringen. Seine niedrige Impedanz () und die hohe Belastbarkeit (1250W) sind direkte Folgen der hohen Qualität des Materials und geringer dielektrischer Verlust.

Fallstudie 3: Ultraschall-Durchflussmessung

Die Physik: Ein Paar Wandler sendet und empfängt Impulse durch eine in einem Rohr fließende Flüssigkeit. Der Flugzeitunterschied gibt die Strömungsgeschwindigkeit an.
Die Anforderung: Phasenstabilität und Empfindlichkeit. Das empfangene Signal ist schwach, also hoch wird benötigt. Entscheidend ist, dass der Sensor im Laufe der Jahre bei den Außentemperaturen nicht abdriften darf.
Die Lösung (PZT-5A):
Warum PZT-5A? Es hat eine hohe Empfindlichkeit (), um den schwachen Empfangsimpuls zu erkennen. Im Gegensatz zu PZT-5H, das einen niedrigen Curie-Punkt (200 °C) hat und thermisch instabil ist, ist PZT-5A () ist bemerkenswert stabil. Seine Eigenschaften bleiben von -20 °C bis +100 °C konstant und stellen so sicher, dass der Durchflussmesser im Winter und Sommer kalibriert bleibt.
Yujie-Produkt: Unsere HJ-2112-Durchflusswandler verwenden PZT-5A-Scheiben, um die Messgenauigkeit aufrechtzuerhalten () über lange Standzeiten.

Fallstudie 4: Schönheit und medizinische Ästhetik

Die Physik: Geräte wie Hautwäscher und Zerstäuber nutzen hochfrequente Vibrationen (25kHz – 1MHz), um Wasser zu zerstäuben oder die Haut zu peelen.
Die Anforderung: Hohe elektromechanische Kopplung () und Kompaktheit.
Die Lösung (Spezialisiert PZT): Diese Geräte verwenden oft dünne Scheiben, die im Radial- oder Dickenmodus arbeiten.
Yujie-Produkt: Der Hautwäscher-Transducer HJ-2806. Hier optimieren wir die Keramik für die Planarkopplung (). Hoch trägt dazu bei, dass der elektrische Antrieb effizient in die komplexe Biegeschwingung der Edelstahlklinge umgewandelt wird. Wir verwenden eine modifizierte PZT-4-Formulierung, die eine hohe Vibrationsgeschwindigkeit ermöglicht, ohne dass der dünne Keramikwafer bricht.

Kapitel 7: Fehleranalyse – Wenn Konstanten kollidieren

Das Verständnis dieser Konstanten ist oft eine Lektion, die man durch Scheitern lernt. Die Analyse, warum piezoelektrische Geräte versagen, zeigt, wie wichtig es ist, die Materialgrenzen einzuhalten.

1. Thermal Runaway (The Low Falle)

Der häufigste Fehler bei Hochleistungsultraschall ist die Verwendung eines Materials mit unzureichender Qualität .

Szenario: Ein Benutzer ersetzt einen PZT-8-Schweißring durch einen generischen PZT-5-Ring, um Kosten zu sparen.
Mechanismus: Der PZT-5-Ring hat höherer dielektrischer Verlust (). Unter dem 1000V-Antrieb des Schweißgeräts wird 10x mehr Leistung als Wärme abgegeben. Die Keramik erhitzt sich, steigt unkontrolliert an, die Resonanzfrequenz verschiebt sich um Hunderte von Hertz nach unten und der Generator überlastet.
Einblick: Überprüfen Sie immer die von Ersatzteilen. Um sicherzustellen, dass die PZT-8-Ringe von Yujie in Chargen getestet wurden um diesen speziellen Fehlermodus zu verhindern.

2. Depolarisation unter Stress

Szenario: Ein Schraubwandler verliert nach der Montage an Leistung.
Mechanismus: Um die Keramik unter Druck zu halten, wird sie auf eine hohe Vorspannung (oft 30–50 MPa) angezogen. Wenn ein weiches PZT verwendet wird, kann dieser mechanische Stress ausreichen, um die Domänen neu auszurichten (mechanische Depolarisation), was zu einer drastischen Reduzierung führt .
Einblick: Hartes PZT (PZT-8) ist chemisch „fixiert“ und kann viel höheren Vorbelastungen standhalten, ohne zu depolarisieren. Tatsächlich erhöht sich die Vorlast oft, wenn man sie auf Hard PZT anwendet durch mechanische Stabilisierung der Domänenwände.

3. Alterungsdrift

Szenario: Ein Durchflussmesser funktioniert im Werk einwandfrei, zeigt aber nach 3 months einen Wert von 5 % an.
Mechanismus: Alle Piezos „altern“ – ihre Domänen entspannen sich langsam zurück in Richtung Zufälligkeit logarithmisch mit der Zeit. Weiches PZT altert deutlich schneller (hohe Alterungsrate) als hartes PZT.
Einblick: Für eine präzise Dosierung setzt Yujie künstliche Alterungsprozesse (thermische Zyklen) ein, um die Keramik vor dem Versand zu „beruhigen“ und sicherzustellen, dass die verbleibende Alterungsrate vernachlässigbar ist.

Kapitel 8: Herstellung und Qualitätskontrolle bei Yujie

Die Werte von , und werden nicht nur durch die Chemie, sondern auch durch die Keramikverarbeitung selbst bestimmt. Yujie Piezo nutzt fortschrittliche Fertigungstechniken, um diese Parameter zu optimieren.

Nanopulver-Vorbereitung: Die Einheitlichkeit der Konstanten beginnt mit der Korngröße. Wir nutzen Hochenergie-Kugelmahlen, um Partikelgrößen im Submikrometerbereich zu erreichen. Dies unterstützt eine dichte Mikrostruktur nach dem Sintern. Auswirkung: Eine dichtere Keramik hat eine höhere Durchbruchspannung und eine bessere mechanische Festigkeit, was eine höhere Leistung ermöglicht Werte in unserer Industrieserie.
Niedertemperatur-Sintertechnologie: Standard-PZT sintert bei hohen Temperaturen (>1200°C), was zur Bleiverdampfung führen kann (Änderung der Stöchiometrie und Senkung). ). Yujie verwendet Sinterhilfsmittel (wie Lithiumcarbonat), um die Sintertemperatur zu senken. Auswirkung: Dadurch bleibt das genaue Pb/Zr/Ti-Verhältnis erhalten, wodurch sichergestellt wird, dass das Material für maximale Leistung genau an der morphotropen Phasengrenze bleibt.
Präzisionspolung: Polierung bedeutet, dass das „Potenzial“ der Keramik „kinetisch“ wird. Yujie nutzt computergesteuerte Ölbäder, um Keramik zu polieren. Optimierung: Wir passen das Polungsfeld und das Temperaturprofil für jeden Materialtyp an. PZT-5H wird sanft gepolt, um einen Ausfall zu vermeiden, während PZT-8 bei höheren Temperaturen aggressiv gepolt wird, um die „harten“ Pinning-Kräfte vollständig zu überwinden und die Stabilität zu maximieren.
100 % Parametertest: Bevor eine Komponente unser Werk verlässt – sei es eine 1MHz-Schönheitsscheibe oder ein 20kHz-Schweißring – durchläuft sie einen automatischen Impedanzanalysator. Wir messen (Kapazität), und (Resonanz/Antiresonanz) und (Impedanz bei Resonanz). Daraus berechnen unsere Systeme und in Echtzeit und weist jede Einheit zurück, die außerhalb des strengen Toleranzfensters abdriftet.

Kapitel 9: Zukunftsaussichten – über den Standard hinaus PZT

Während PZT der Industriestandard bleibt, treibt die Forderung nach höherer Leistung und Umweltverträglichkeit die Entwicklung piezoelektrischer Konstanten voran.

Einkristall-Piezoelektrika (PMN-PT)

Materialien wie Blei-Magnesium-Niobat-Blei-Titanat (PMN-PT) haben einige hochwertige medizinische Bildwandlerdesigns verändert. Da es sich um Einkristalle handelt, weisen sie keine zufällig ausgerichteten Körner auf.

Die Konstanten: Sie bieten atemberaubende Ergebnisse Werte (>2000 pC/N) und Kopplungsfaktoren .
Der Kompromiss: Sie sind extrem teuer, spröde und haben einen niedrigen Wirkungsgrad und niedrig . Obwohl sie nicht für die industrielle Reinigung geeignet ist, überwacht Yujie diese Technologie für medizinische High-End-Arrays.

Bleifreie Keramik

Da sich Vorschriften wie RoHS auf die Elektronik auswirken, ist die Suche nach bleifreien Alternativen (wie KNN oder BNT-BT) intensiv.

Aktueller Status: In der Vergangenheit litten bleifreie Materialien unter niedrigen und schlechte Temperaturstabilität. Die jüngsten Fortschritte im „Texture Engineering“ (Ausrichten der Körner während des Sinterns) bringen jedoch ihre Vorteile mit sich Werte näher an PZT. Yujie forscht aktiv an diesen Formulierungen, um umweltfreundliche Optionen für Unterhaltungselektronik bereitzustellen.

Fazit: Die Symphonie der Konstanten

Piezoelektrisches Design ist eine Symphonie, in der sich Physik, Chemie und Technik treffen. Es gibt kein einzelnes „bestes“ Material, sondern nur die optimale Balance von Konstanten für die jeweilige Aufgabe.

ist Ihr Lautstärkeregler– erhöhen Sie die Empfindlichkeit der Sensoren und den Hub der Aktoren, beachten Sie jedoch die thermischen Grenzwerte.
ist Ihre Übertragung– es bestimmt die Bandbreite und die Effizienz der Energieübertragung pro Zyklus.
ist dein Resonanzwächter– es schützt Hochleistungsgeräte vor Selbstzerstörung und unterstützt ausgeprägte, scharfe Betriebsfrequenzen.

Bei Yujie Piezo schließen wir die Lücke zwischen Materialwissenschaft und Anwendungserfolg. Durch die Beherrschung der Manipulation von , und Durch präzise Dotierung und Herstellungskontrolle ermöglichen wir unseren Kunden, Geräte zu bauen, die nicht nur funktional, sondern auch außergewöhnlich sind. Ob Sie mit PZT-4 Schmutz von Motorteilen sprengen, mit PZT-8 medizinische Masken schweißen oder mit PZT-5H den menschlichen Körper abbilden, das Verständnis dieser Konstanten ist der Schlüssel zur Erschließung des vollen Potenzials der piezoelektrischen Technologie.
