Verstehen von PZT-8-Keramik: Eigenschaften, Anwendungen und Leistungsmerkmale
Introduction
Bleizirkonattitanat (PZT)-Keramiken sind die Arbeitspferde der piezoelektrischen Materialindustrie und werden für ihre Fähigkeit geschätzt, mechanische Energie in elektrische Energie umzuwandeln und umgekehrt. Unter diesen, PZT-8 zeichnet sich durch außergewöhnliche Stabilität, hohe mechanische Güte und die Fähigkeit zum Betrieb unter Hochleistungsbedingungen aus. Dieser Artikel untersucht die Eigenschaften, Anwendungen und Leistungsmerkmale von PZT-8 im Detail und hilft Ingenieuren, Designern und Entscheidungsträgern zu verstehen, wann und warum sie sich dafür entscheiden sollten.
Schwerpunkt der technischen Entscheidung: Entscheiden Sie, ob PZT-8 die richtige Lösung ist, basierend auf Leistungsdichte, thermischer Drifttoleranz und Dauerbetriebsanforderungen.
Was ist PZT-8?
PZT-8 ist eine harte piezoelektrische Keramik, die zur Familie „PZT“ gehört. Seine Zusammensetzung ist für hohe mechanische Gütefaktoren (Qm) und geringe dielektrische Verluste optimiert und eignet sich daher für Hochleistungs-Ultraschallanwendungen.
Wichtige Highlights:
- Hoher mechanischer Qualitätsfaktor (Qm): Minimiert den internen Energieverlust während des Betriebs.
- Geringer dielektrischer Verlust: Reduziert die Wärmeentwicklung.
- Hohe Curie-Temperatur: Gewährleistet eine stabile Leistung bei erhöhten Temperaturen.
- Geringe Alterungsrate: Behält konsistente Eigenschaften über lange Betriebszeiträume bei.
Schlüsseleigenschaften von PZT-8
Im Folgenden sind die häufig gemessenen Parameter für PZT-8 aufgeführt:
| Property | Typischer Wert | Importance |
|---|---|---|
| Elektromechanischer Kopplungskoeffizient (k) | kₚ = 0,53 | Zeigt die Effizienz bei der Umwandlung von Energie zwischen mechanischen und elektrischen Formen an |
| Mechanischer Qualitätsfaktor (Qm) | ≥ 800 | Hoher Qm bedeutet geringen mechanischen Energieverlust – entscheidend für Hochleistungswandler |
| Dielektrizitätskonstante (εᵣ) | 1025 ±12.5% | Bezieht sich auf die Fähigkeit des Materials, elektrische Energie zu speichern |
| Dielektrischer Verlust (tan δ) | ≤ 0.004 | Geringere Verluste minimieren die Wärmeentwicklung bei längerem Betrieb |
| Piezoelektrische Konstante (d₃₃) | 225 pC/N | Bestimmt, wie viel elektrische Ladung pro Einheit angelegter Kraft erzeugt wird |
| Curie-Temperatur (Tᶜ) | ≥ 300 °C | Maximale Temperatur, bevor das Material seine piezoelektrischen Eigenschaften verliert |
Leistungsvorteile von PZT-8
- Hohe Belastbarkeit – Sein hoher Qm ermöglicht einen kontinuierlichen Betrieb in Ultraschallsystemen ohne nennenswerte Leistungseinbußen.
- Thermische Stabilität – Behält die piezoelektrischen Eigenschaften bei erhöhten Temperaturen bei, geeignet für industrielle Umgebungen.
- Durability – Niedrige Alterungsraten sorgen für eine konstante Leistung über Tausende von Betriebsstunden.
- Energieeffizienz – Geringe dielektrische Verluste reduzieren die Wärmeerzeugung und Energieverschwendung.
Anwendungen von PZT-8
PZT-8 macht es ideal für Hochleistungs- und Hochfrequenzanwendungen, einschließlich: Das Qₘ von
1. Ultraschallschweißen
- Kunststoffschweißen – Verklebt thermoplastische Materialien ohne Verwendung von Klebstoffen Präzisions-Kunststoffschweißwandler.
- Metallschweißen – Verbindet dünne Metallbleche, Drähte oder Folien in der Automobil- und Elektronikfertigung mit Metallschweißwandler.
2. Ultraschallreinigung
- Industrielle Reinigungssysteme – Entfernt Verunreinigungen von Präzisionsinstrumenten, Motorteilen und medizinischen Geräten.
3. Sonar- und Unterwasserakustik
- Navigation und Erkennung auf See – Wird in Wandlern zur Tiefenmessung, Fischsuche und Unterwasserkommunikation verwendet.
4. Medizinische Ultraschalltherapie
- fokussierte Ultraschallsysteme – Wird in validierten fokussierten Ultraschallsystemen verwendet, bei denen fokussierte akustische Leistung und thermische Stabilität zentrale Designbeschränkungen sind.
5. Zerstörungsfreie Prüfung (NDT)
- Fehlererkennung und Qualitätskontrolle – Identifiziert Risse, Hohlräume und Einschlüsse in Metallen und Verbundwerkstoffen.

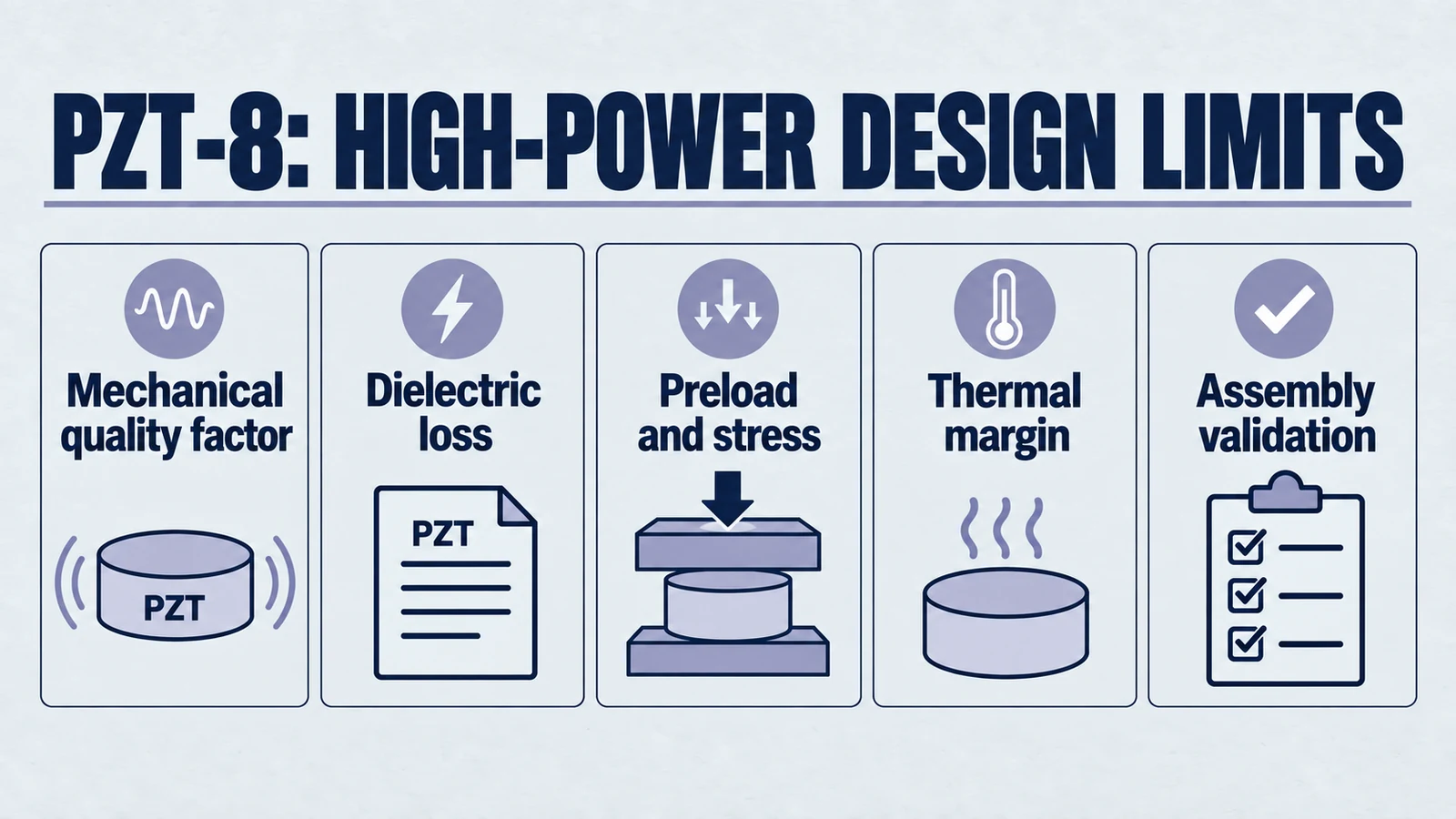

Designüberlegungen bei der Verwendung von PZT-8
Berücksichtigen Sie bei der Integration von PZT-8 in ein Gerät Folgendes:
- Resonanzfrequenz – Optimieren Sie die Abmessungen, um sie an die gewünschte Betriebsfrequenz anzupassen.
- Kühlanforderungen – Obwohl PZT-8 geringe Verluste aufweist, erfordern Hochleistungsanwendungen möglicherweise dennoch ein Wärmemanagement.
- Montage und Verklebung – Verwenden Sie geeignete Klebstoffe oder mechanische Klammern, um spannungsbedingte Risse zu vermeiden.
- Antriebsschaltung – Stellen Sie sicher, dass der elektrische Antrieb mit der Impedanz des PZT-8-Elements übereinstimmt, um die Effizienz zu maximieren.
Vergleich von PZT-8 mit anderen PZT-Typen
| Property | PZT-4 (Schwer) | PZT-8 (Schwer) | PZT-5A (Sanft) |
|---|---|---|---|
| Qm | ~500 | ≥800 | ~65 |
| Dielektrischer Verlust | Low | Sehr niedrig | Mäßig |
| Curie-Temperatur (°C) | 325 | ≥300 | 365 |
| Leistungshandhabung | High | Sehr hoch | Low |
| Empfindlichkeit | Mittel | Medium-Low | High |
Imbiss: PZT-8 ist die beste Wahl, wenn maximale Stabilität und Haltbarkeit bei hoher Leistung sind wichtiger als absolute Sensibilität.
Warum PZT-8 wählen?
Wenn Ihre Anwendung es erfordert Zuverlässigkeit unter hoher Arbeitsbelastung, Beständigkeit gegen thermische und elektrische Beeinträchtigungund lange Lebensdauer, PZT-8 bietet eines der besten Preis-Leistungs-Verhältnisse auf dem Markt für piezoelektrische Materialien.
From Industrielles Ultraschallschweißen zu Unterwasser-Sonarsystemen, es ist Gleichgewicht von Stabilität, Effizienz und Belastbarkeit macht es zum Material der Wahl für Hochleistungsdesigns.
Conclusion
PZT-8 ist eine spezielle piezoelektrische Hartkeramik, die für Hochleistungsanwendungen optimiert ist. Seine Kombination aus geringer dielektrischer Verlust, hohes Qmund thermische Stabilität gewährleistet eine überlegene Leistung, wo andere Materialien möglicherweise nachlassen oder versagen. Durch das Verständnis seiner Eigenschaften und deren Anpassung an die richtigen Anwendungen können Ingenieure sowohl Leistung als auch Zuverlässigkeit maximieren.
Wenn Sie erwägen, PZT-8 in Ihr nächstes Design zu integrieren, Beraten Sie sich mit unserem erfahrenen Team der Abmessungen, Formen und Elektrodenkonfigurationen genau an Ihre Bedürfnisse anpassen kann.
