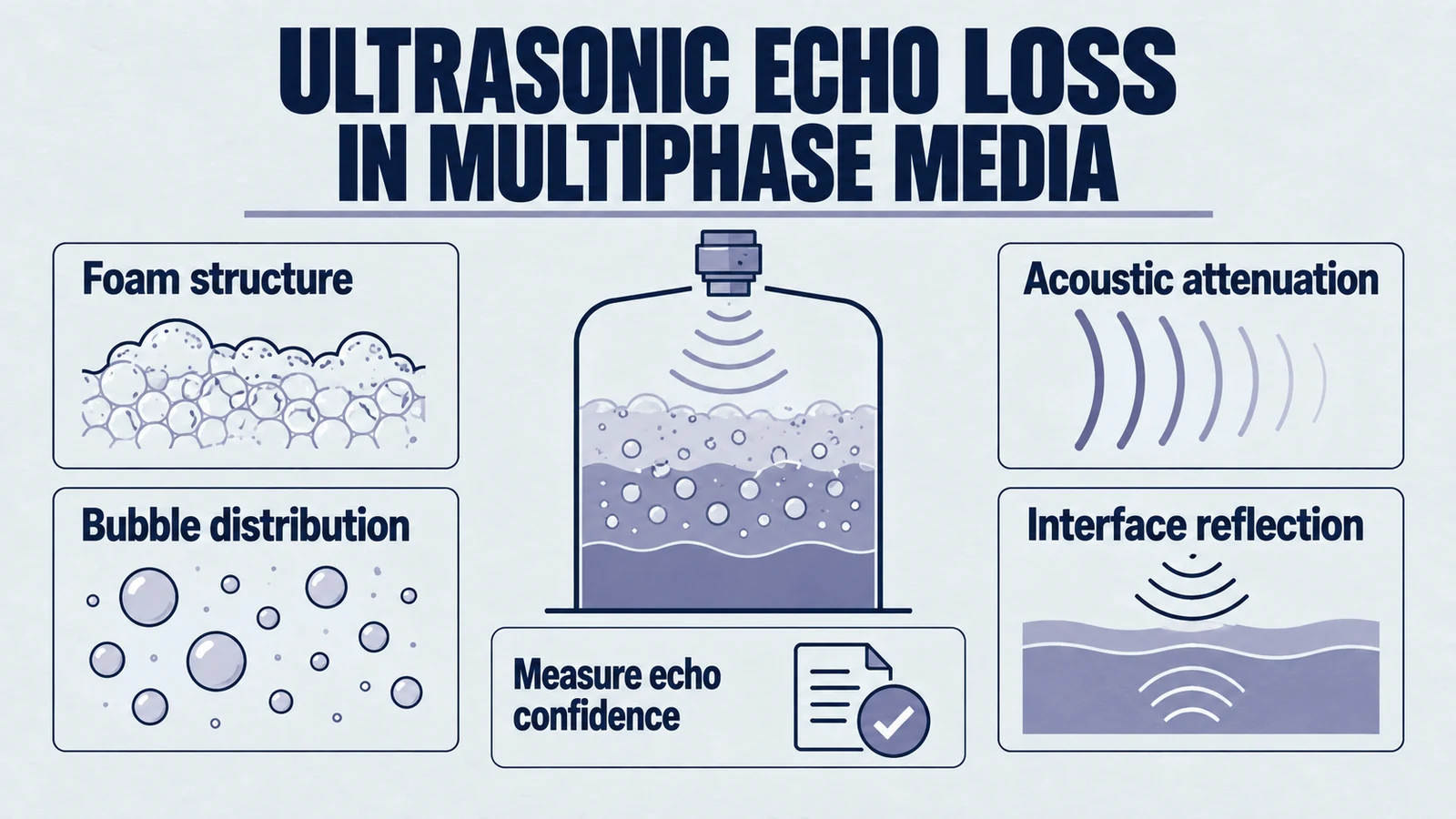

Acoustic Void: 복잡한 다상 매체에서 초음파 레벨 감지의 엔지니어링 신뢰성

1. 소개: 산업 자동화의 보이지 않는 장벽

정밀한 산업 자동화 세계에서 액체 레벨 측정은 가장 중요한 프로세스 변수 중 하나입니다. 도시 폐수 처리장의 방대한 저장소부터 제약 산업의 멸균 스테인리스강 발효조에 이르기까지 용기 내 액체의 양을 정확하게 결정하는 능력은 재고 관리, 공정 제어 및 안전 시스템에 매우 중요합니다. 수십 년 동안, 초음파 레벨 감지 이 분야의 초석 기술 역할을 해왔습니다. 비접촉식 특성, 기계적 단순성, 핵전자 또는 레이더 대안에 비해 비용 효율성이 뛰어난 초음파 센서는 범용 레벨 모니터링을 위한 기본 사양이 되었습니다.

그러나 차세대 감지 장비를 설계하는 원래 장비 제조업체(OEM) 또는 문제가 있는 화학 반응기를 개조하는 자동화 엔지니어의 경우 초음파 기술은 뚜렷하고 종종 실망스러운 취약성을 나타냅니다. 즉, 표면 폼이 있는 경우 심각한 성능 저하가 발생합니다. 이 현상은 단순히 귀찮은 일이 아닙니다. 이는 다상 매체의 복잡한 음향 물리학에 뿌리를 둔 측정 원리의 근본적인 실패입니다. 초음파 펄스가 거품 층을 만나면 센서는 단순히 정확도를 잃는 것이 아니라 "시야"를 완전히 잃어 에코 손실(LOE) 오류를 보고하거나 더 나쁘게는 탱크 넘침 및 환경 오염으로 이어질 수 있는 위험하고 잘못된 수준을 보고하는 경우가 많습니다.

이 보고서는 엄격한 엔지니어링 세부 사항을 통해 "거품 문제"를 분석하는 것을 목표로 합니다. 우리는 "거품이 소리를 흡수한다"는 피상적인 설명을 넘어 거품을 가장 정교한 비행 시간 알고리즘도 무력화할 수 있는 음향 메타물질로 만드는 열역학적, 기계적 및 신호 처리 메커니즘을 탐구할 것입니다. 압전 변환, 임피던스 불일치, Minnaert 공명 및 Mie 산란 간의 상호 작용을 이해함으로써 설계자와 엔지니어는 센서 선택, 설치 및 습식 산업 환경에서 음향 계측의 기본 한계에 대해 정보에 입각한 결정을 내릴 수 있습니다.

1.1 측정 실패의 위험성

발포 응용 분야에서 센서 고장이 미치는 영향은 심각합니다. 생명공학 분야에서 발효 탱크의 "크라우젠" 또는 폼 헤드는 건강한 생물학적 활동의 표시이지만 아래의 액체 수준을 모호하게 만듭니다. 액체 수준에 따라 거품 표면을 판독하는 초음파 센서는 조기 소포제 주입을 유발하거나 공급을 조기에 중단하여 배치 화학을 변경할 수 있습니다. 폐수 처리, 특히 혐기성 소화조에서 Nocardia 거품이 형성되면 두껍고 딱딱한 층이 생성될 수 있습니다. 액체 수위가 떨어지는 동안 초음파 센서가 이 표면에 고정되면 배출 펌프가 건조해져서 캐비테이션이 발생하고 주요 장비의 기계적 고장이 발생할 수 있습니다.

게다가 이러한 오류에 대한 문제 해결 프로세스는 직관적이지 않은 경우가 많습니다. 운영자는 종종 센서의 "이득" 또는 감도를 높이려고 시도하지만 이것이 터지는 기포 자체에 의해 생성된 음향 잡음 플로어를 증폭시켜 문제를 악화시킨다는 사실을 발견했습니다. 이러한 과제를 해결하려면 먼저 초음파 변환기의 이상적인 작동을 이해한 다음 셀룰러 폼 구조의 도입이 측정에 필요한 조건을 어떻게 파괴하는지 분석해야 합니다.

2. 초음파 변환과 이상적인 전파의 물리학

고장의 병리학을 이해하려면 먼저 건강한 초음파 측정 시스템의 생리학을 확립해야 합니다. 현대 산업용 초음파 레벨 센서는 전자 기계 공학의 경이로움으로, 전자 영역과 음향 영역 사이의 간격을 메우기 위해 압전 재료를 정밀하게 조작하는 기술을 사용합니다.

2.1 압전 엔진

모든 초음파 센서의 핵심에는 압전 변환기. 30 kHz ~ 200 kHz 범위에서 작동하는 산업용 애플리케이션의 경우 이는 일반적으로 티탄산지르콘산납(PZT)으로 구성된 세라믹 요소입니다. PZT은 높은 전기기계 결합 계수로 인해 선호됩니다. 즉, 전기 전압을 기계적 변형으로 또는 그 반대로 효율적으로 변환합니다.

PZT 결정에 고전압 전기 펄스(여기 펄스)가 가해지면 격자 구조가 변형되어 센서 면이 피스톤으로 앞뒤로 움직이게 됩니다. 이러한 기계적 변위는 센서 표면에 인접한 공기 분자를 압축하고 희박화하여 종방향 압력파(초음파 처프)를 공기 중으로 방출합니다.

이번 출시의 효율성은 음향 임피던스() 관련 자료입니다. 음향 임피던스는 밀도() 및 소리의 속도() 매체에서:

센서 설계자의 근본적인 과제는 PZT 세라믹과 공기 사이의 엄청난 임피던스 불일치입니다.

• PZT 세라믹: 레이스(kg/m²·s).
• 공기: Rayls.

개입하지 않으면 이러한 불일치로 인해 대부분의 음향 에너지가 공기 중으로 전파되지 않고 센서 본체로 다시 반사됩니다. 이를 극복하기 위해 고성능 센서는 매칭 레이어(세라믹과 공기 사이의 중간 임피던스를 갖는 재료(일반적으로 에폭시 복합재 또는 신택틱 폼))를 활용하여 임피던스를 낮추고 에너지 전달을 최대화합니다. 이러한 맥락은 초음파 펄스가 이미 공중에 진입하기 위해 힘겨운 싸움을 벌이고 있다는 점을 강조하기 때문에 매우 중요합니다. 목표물에 도달하기 전에는 에너지 보유량이 제한되어 있습니다.

2.2 비행 시간 원리

일단 공중에 떠 있으면 초음파 펄스는 목표 표면을 향해 이동합니다. 센서는 전자 장치를 "송신" 모드에서 "수신" 모드로 전환하여 에코를 기다립니다. 거리()는 비행 시간() 및 소리의 속도():

이 방정식이 성립하려면 두 가지 조건이 충족되어야 합니다.

• 일정한 속도: 소리의 속도는 알려져 있어야 하며 경로를 따라 상대적으로 일정해야 합니다. 20°C의 공기 중에서, m/s. 그러나 온도 구배, 습도 및 화학 증기로 인해 이 속도가 변경될 수 있으므로 보상이 필요합니다.
• 정반사: 대상 표면은 음파를 센서로 다시 반사해야 합니다. 이 복귀 경로에는 음향학적으로 "단단"하고 소리의 파장에 비해 상대적으로 부드러운 표면이 필요합니다.

2.3 엄격한 경계의 필요성

반사 에코의 강도는 반사 계수() 공기와 액체 표적 사이의 경계에서. 입사 압력 진폭에 대한 반사 압력 진폭의 비율을 나타냅니다.

수면의 이상적인 경우를 생각해 보십시오.

• Rayls.
• 레일(1.48 MRayl).

다음 값을 대체합니다.

데시벨 단위의 반사 손실은 다음과 같습니다.

이 결과는 중요합니다. 잔잔한 수면은 공기와 물 사이의 임피던스 불일치로 인해 강력한 음향 반사체 역할을 할 수 있습니다. 센서의 게인 알고리즘은 이 인터페이스에서 강력한 반환 신호를 예상하도록 보정되었습니다. 이 메커니즘은 초음파가 많은 표준 액체 응용 분야에서 효과적인 이유를 설명합니다. 이는 또한 실패 사례의 단계를 설정합니다. 폼은 측정이 의존하는 깨끗한 임피던스 경계를 ​​약화시킵니다.

3. 폼의 해부: 음향 메타물질

육안으로 보면 거품은 거품이 많은 흰색 층으로 나타납니다. 물리학자에게 거품은 표면 장력에 의해 구조화된 액체 매트릭스에 갇힌 가스 주머니의 복잡한 분산입니다. 이는 사실상 음향 메타물질입니다. 즉, 음향 특성이 부품의 합과 근본적으로 다른 구조화된 복합재입니다.

3.1 구조 분류: 습식 대 건식

폼의 음향 거동은 액체 부피 분율(), 습기 또는 밀도라고도 합니다.

3.1.1 건식 폼(다면체 구조)

폼이 배수되고 노화됨에 따라 중력은 고원 경계로 알려진 채널을 통해 액체를 아래로 끌어당깁니다. 기포는 구형에서 매우 얇은 액체 필름(라멜라)에 의해 분리된 다면체(종종 켈빈 셀 또는 Weaire-Phelan 구조)로 변형됩니다.

• 액체 부분: Typically to .
• 밀도: 매우 낮아서 공기 수준에 가깝습니다.
• 구조적 강성: 박막의 표면 장력에 의해 제공됩니다.
• 음향적 의미: 건식 폼은 "부드러운" 경계를 나타냅니다. 음향 임피던스는 공기보다 약간 높기 때문에 투과율(흡수율)은 높고 반사율은 낮습니다.

3.1.2 습식 폼(구형 구조)

새로 생성된 거품이나 끓이는 것과 같은 동적 과정에서 거품은 구형 모양을 유지하고 두꺼운 액체 벽으로 분리됩니다.

• 액체 부분: to .
• 밀도: 공기보다 훨씬 높아서 "거품이 많은 액체"처럼 작용합니다.
• 음향적 의미: 습식 폼은 건식 폼보다 임피던스가 높습니다. 이는 더 강한 반사 경계를 생성하여 종종 센서를 속여 거품 표면을 액체 수준으로 감지하도록 합니다. 이는 전문과는 다르다. 초음파 기포 감지 센서이는 튜브에 고정하고 이러한 기체-액체 전이를 구체적으로 식별하도록 설계되었습니다.

3.2 기포 크기 분포

산업용 폼은 단분산(균일한 버블 크기)인 경우가 거의 없습니다. 이는 가스가 더 작은 고압 기포에서 더 큰 저압 기포로 확산되는 조대화(오스트발트 숙성)로 인해 시간이 지남에 따라 진화하는 크기 분포를 나타냅니다.

• 미세 거품: 면도크림, 소방폼(거품지름) mm).
• 거친 폼: 끓는 원자로, 비눗물 폐수(거품 직경 mm 에 mm).

소리와 기포의 상호작용은 주파수에 따라 달라지기 때문에 이러한 크기 분포는 매우 중요합니다. 기포는 공진기 역할을 합니다. 기포 크기가 초음파 펄스의 공진 주파수(예: 40 kHz)와 일치하는 경우 상호 작용은 수동 반사에서 능동 흡수 및 산란으로 변경됩니다.

4. 이기종 매체의 음향 전파: 실패 메커니즘

초음파 펄스가 공기에서 폼 층으로 이동하면 극도의 음향적 적대감이 있는 영역으로 들어갑니다. 센서의 고장은 단일 현상의 결과가 아니라 임피던스 매칭(전송), 속도 이상, 공명 흡수 및 산란과 같은 일련의 물리적 상호 작용의 결과입니다.

4.1 임피던스 함정: 에코가 사라지는 이유

우리는 엄청난 임피던스 격차로 인해 공기-물 인터페이스가 소리의 99.9%를 반사한다는 것을 확인했습니다. Foam은 이 방정식을 대폭 변경합니다.

폼의 음향 임피던스()은 가스의 낮은 밀도에 의해 지배되지만 액체 함량의 영향을 받는 가스 및 액체 임피던스의 가중 평균입니다. 일반적인 건식 폼의 경우 밀도는 10~50kg/m3일 수 있습니다.

• to 레이즈(습도에 따라 다름).
• Rayls.

반사 계수 계산() Air-Foam 인터페이스의 경우:

반사된 에너지()은 입사 펄스의 약 10%에 불과합니다. 물은 100% 반사되는 반면, 거품은 약 10%만 반사됩니다. 이는 음향 에너지의 90%가 폼 층으로 전달된다는 의미입니다. 물에서 나오는 대규모 에코를 감지하도록 보정된 센서 수신기로 전달되는 폼 표면의 반사 신호는 믿을 수 없을 정도로 약합니다. 종종 감지 임계값보다 낮습니다. 센서는 표면을 통해 "감시"하여 폼이 나중에 파괴되는 폼으로 에너지를 보냅니다.

4.2 우드의 방정식: 속도 붕괴

음파가 폼에 들어가면 더욱 이상한 현상이 발생합니다. 거품 속의 소리 속도는 공기 속 속도(343 m/s)와 물 속 속도(1480 m/s) 사이에 있을 것으로 예상할 수 있습니다. 이 직관적인 가정은 올바르지 않습니다. 거품이 많은 혼합물에서 소리의 속도는 공기와 액체의 속도보다 떨어지는 경우가 많습니다.

이 동작은 균일한 혼합물의 저주파 사운드에 대해 파생된 Wood 방정식으로 설명됩니다.

어디:

• (유효 밀도)
• (유효 벌크 계수/압축성)

폼에서 혼합물은 (기체에 비해) 액체의 밀도가 높지만 기체의 높은 압축성(낮은 강성)을 유지합니다. 결과: 높은 질량 + 낮은 강성 = 매우 낮은 속도. 특정 습식 폼에서는 소리의 속도가 공기 속도의 일부인 30–50 m/s까지 급락할 수 있습니다.

감지에 미치는 영향: 대부분의 산업용 센서는 폼에 반사되지만 센서가 폼 층을 통해 측정하는 경우(예: 아래 액체를 감지하려고 시도하는 경우) 비행 시간 계산은 매우 부정확합니다. 50 m/s의 음속을 갖는 10 cm 폼 층은 공기의 거의 70 cm에 해당하는 시간 지연을 추가하므로 에코가 수신되더라도 막대한 측정 오류가 발생합니다.

4.3 미나르트 공명: 노래하는 거품

폼의 가장 강력한 감쇠 메커니즘은 Minnaert Resonance입니다. 액체 속의 기포는 정적 장애물이 아닙니다. 그것은 동적 발진기입니다. 가스는 스프링(압축성) 역할을 하고 주변 액체는 질량(관성) 역할을 합니다.

고유 공진 주파수() 거품의 공식은 다음과 같습니다.

대기압에서 물 속에 있는 기포의 경우 공진 주파수 사이의 관계( (Hz) 및 반경( 미터 단위)는 대략 다음과 같습니다.

40 kHz 센서의 경우:

대략 0.16 mm 직경의 기포는 표준 40 kHz 초음파 센서용으로 완벽하게 조정된 공진기입니다. 초음파 펄스가 이 크기의 거품에 닿으면 소리만 반사되는 것이 아닙니다. 그들은 그것을 흡수합니다. 거품은 팽창과 수축을 반복하면서 격렬하게 진동합니다. 이 진동은 음향 에너지를 열(열 감쇠)과 액체 필름의 점성 전단(점성 감쇠)으로 변환합니다. 공진 시 감쇠 계수는 100dB/cm를 초과할 수 있습니다. 이것은 사실상 음향 블랙홀입니다. 폼에 공진 크기 근처의 기포 집단이 포함되어 있으면 초음파 펄스가 거의 즉시 꺼집니다.

4.4 산란 정권: 레일리 대 미에

기포가 공명하지 않더라도 음파를 산란시켜 깨끗한 에코에 필요한 일관된 파면을 깨뜨립니다. 산란 유형은 무차원 매개변수에 따라 다릅니다. , 여기서 는 파수() 및 는 버블 반경입니다.

4.4.1 레일리 산란()

기포가 파장(). 저주파 센서(예: 20 kHz, mm) 미세한 쉐이빙 폼과 상호작용합니다. 산란은 약하고 등방성(전방향)입니다. 센서는 폼을 관통할 수 있지만 산란 이벤트(확산 소멸)의 횟수로 인해 에코 강도가 감소합니다.

4.4.2 미에 산란()

기포 크기가 파장과 비슷할 때 발생합니다. 40-70 kHz 센서에서 일반적입니다( mm) 거친 산업용 폼(기포 2-10 mm)과 상호 작용합니다. 산란은 강력하고 복잡하며 방향성이 높습니다. 이것은 최악의 시나리오입니다. 거품은 복잡한 렌즈와 반사판 역할을 합니다. 음향 빔은 본질적으로 파쇄됩니다. 에너지는 탱크 벽으로 측면으로 분산되거나 흡수되어 변환기에 제로 리턴 신호가 발생합니다.

5. 신호 처리와 논리의 환상

주요 자동화 브랜드의 센서와 같은 최신 초음파 센서는 종종 "Sonic Intelligence" 또는 "Echo-ID"로 판매되는 고급 신호 처리를 사용하여 액체 수위와 장애물을 구별합니다. 그러나 폼은 이러한 논리 필터를 무력화시키는 신호 특성을 도입합니다.

5.1 이득 루프 딜레마

초음파 센서는 TVG(Time-Varying Gain) 또는 AGC(Automatic Gain Control)를 활용합니다. 펄스가 더 멀리 이동하면 자연적으로 감쇠됩니다. 보상하기 위해 센서는 시간(거리)에 따라 증폭기 게인을 높입니다. 거품 시나리오에서는 주 펄스가 흡수/산란됩니다. 센서는 중요한 에코를 감지하지 못하므로 AGC 알고리즘은 이를 "약한 신호" 조건으로 해석하고 게인을 최대로 높입니다. 그 결과 센서는 배경 음향 해시, 전기 잡음 및 사소한 사이드 로브 반사인 "노이즈 플로어"를 증폭시킵니다. 센서는 노이즈 스파이크를 포착하고 이를 레벨로 보고하여 판독값이 비정상적으로 점프할 수 있습니다.

5.2 알고리즘 혼란: 첫 번째 에코와 가장 강한 에코

센서 알고리즘은 일반적으로 두 가지 주요 방법 중 하나를 사용하여 레벨을 선택합니다.

• 첫 번째 에코 로직: 임계값 곡선을 교차하는 첫 번째 반사를 선택합니다. 가벼운 거품은 약한 초기 반사음을 생성합니다. 게인이 높으면 센서가 폼의 상단을 감지할 수 있습니다. 이는 "유효한" 음향 측정이지만 종종 엔지니어링 오류가 발생합니다(예: 액체가 50%일 때 90% 가득 찬 것으로 보고).
• 가장 강력한 에코 로직(N 최고): 진폭이 가장 높은 반사를 선택합니다. 폼은 실제 액체 에코를 흡수합니다. 그러나 탱크 바닥, 교반기 블레이드 또는 탱크 벽의 용접 이음매에서 발생하는 에코는 폼 반사보다 더 강할 수 있습니다. 센서는 거품(및 액체)을 무시하고 교반기에 고정되어 실제 프로세스 상태에 관계없이 정적 레벨을 보고합니다.

5.3 근거리 사각지대

모든 압전 변환기에는 고전압 펄스를 전송한 후 "울림" 기간이 있어 측정할 수 없는 "블랭킹 거리"(일반적으로 20-50 cm)가 생성됩니다. 많은 원자로에서 거품은 가볍고 빠르게 상승하여 이 사각지대에 들어갑니다. 폼이 끈적한 경우(예: 생물학적 폼) 변환기 표면을 코팅합니다. 폼이 물러나는 경우에도 잔류물은 충격 완화 장치(기계적 진동을 방해함) 또는 임피던스 불일치 층 역할을 하여 센서가 청소될 때까지 센서의 눈을 영구적으로 가리게 됩니다.

6. 고급 실패 시나리오 및 사례 연구

실질적인 의미를 이해하려면 이러한 물리학이 비용이 많이 드는 실패로 나타나는 특정 산업 프로세스를 조사해야 합니다.

6.1 폐수 생물반응기: 노카르디아 폼

활성 슬러지 공정에서는 공기가 하수를 통해 거품이 발생합니다. 특정 생물학적 조건에서 사상균(Nocardia)은 안정적인 갈색의 점성 거품을 생성합니다. 이 거품은 위에서 건조되어 단단한 껍질을 형성합니다. 초음파 센서는 이 지각에 반사되어 높은 수준("Full")을 보고합니다. 한편, 배출 펌프는 액체를 낮추기 위해 작동하지만 센서에는 여전히 거품 껍질이 보입니다. 펌프가 완전히 건조될 때까지 액체 레벨이 떨어지며, 이로 인해 캐비테이션이 발생하고 기계적 고장이 발생합니다.

6.2 CIP(Clean-In-Place) 사이클

식품 및 음료 탱크는 고압 스프레이 볼을 통해 뜨거운 부식성 용액을 분사하여 청소됩니다. 이로 인해 조밀한 안개와 거품이 생성되고, 갑자기 80°C의 물이 차가운 탱크에 주입되면 격렬한 공기 대류와 온도 구배가 생성됩니다. 음속의 물리학 ()는 대략적으로 변경됩니다. 섭씨 온도당 0.6 m/s입니다. 50°C 기울기는 엄청난 오류를 발생시키는 반면 거품/미스트는 신호를 산란시킵니다. 청소 주기 동안 센서 출력이 예측할 수 없을 정도로 변동하여 잘못된 경보를 발생시킵니다.

6.3 발효조: CO₂와 크라우젠

맥주 양조 또는 제약 발효는 "크라우젠" 헤드를 생성하고 엄청난 양의 CO2를 방출합니다. CO2의 음속은 대략 1000m/s입니다. 260 m/s(공중의 경우 343 m/s와 비교). 탱크 상부 공간이 CO2로 채워지면 공기에 대해 보정된 초음파 센서는 약 24%의 거리 오류를 보고합니다(거리를 실제보다 길게 측정). 흡수성 크라우젠 폼과 결합된 센서는 외부 기준이나 가스 구성 보상 없이는 본질적으로 쓸모가 없습니다.

7. 비교 기술 분석: 레이더가 승리하는 이유

OEM 설계자의 경우 해결책은 종종 초음파를 고치는 것이 아니라 초음파를 교체하는 것입니다. 초음파 센서. 주요 경쟁자는 레이더(Microwave Level Sensing)입니다. 전자기파의 물리학은 폼 응용 분야에서 기계적 음파에 비해 뚜렷한 이점을 제공합니다.

7.1 전자기파 대 기계파

• 초음파: 기계파. 매체가 필요합니다. 물리적 밀도 및 탄성과 상호 작용합니다.
• 레이더: 전자기파. 진공 상태에서 전파됩니다. 유전 상수() 및 전도성.

7.2 건식 폼의 유전 투명성

건식포말은 대부분 기체(공기/CO2)입니다. 공기의 유전율은 . 물의 유전 상수는 . 전자레인지에 비추면 건조한 거품은 거의 투명합니다. 레이더 파동은 감쇠를 최소화하면서 폼을 통과하고 아래의 전도성 액체 표면에서 반사됩니다. 레이더는 종종 원하는 공정 변수인 거품을 무시하고 액체 레벨을 측정합니다.

7.3 고주파수(80GHz) 레이더

구형 6GHz 또는 26GHz 레이더 장치는 빔 각도가 넓어 때로는 무겁고 젖은 폼으로 인해 혼동될 수 있었습니다. 최신 80GHz FMCW 레이더 센서는 폼의 틈을 뚫거나 더 높은 정밀도로 액체 표면을 찾을 수 있는 집중된 빔(3-4 도 각도)을 방출합니다. 폼이 젖어 있고 전도성이 있으면 레이더가 폼 표면에 반사됩니다. 그러나 초음파와 달리 레이더는 풍속/증기 속도 변화를 겪지 않으므로 본질적으로 헤드스페이스 환경에서 더 안정적입니다.

8. 자동화 엔지니어를 위한 완화 전략

기술 변경이 옵션이 아닌 경우(예: 예산 또는 기존 설치로 인해) 엔지니어는 폼으로 인한 오류를 완화하기 위해 특정 전략을 사용할 수 있습니다.

8.1 고요한 우물(스탠드파이프)

가장 견고한 기계적 솔루션은 정수정을 설치하는 것입니다. 센서 마운팅에서 탱크 바닥까지 연장되는 수직 파이프(PVC 또는 스테인레스 스틸)입니다. 파이프는 탱크의 교반으로부터 액체 기둥을 분리합니다. 파이프 내부에서 폼이 제외되므로(하단 통풍구가 폼 라인 아래에 있는 경우) 센서가 잔잔하고 거품이 없는 액체 표면을 측정할 수 있습니다. 위험: 점성 액체나 고체로 인해 파이프가 막힐 수 있습니다.

8.2 주파수 선택: 파장의 장점

OEM의 경우 올바른 주파수를 선택하는 것이 중요합니다. 표준 40-50 kHz ( mm) 센서는 Mie 산란에 매우 취약합니다. 저주파 센서(15-20 kHz, mm)은 작은 기포(레일리 산란 방향으로 이동)의 영향을 덜 받는 더 긴 파장을 가지며 가벼운 거품을 통과하는 데 더 높은 에너지를 갖습니다. 트레이드오프: 해상도가 낮고 블랭킹 영역이 더 큽니다.

8.3 변환기 재료 선택

센서 제조업체의 경우 올바른 압전 재료를 선택하면 감쇠 환경의 성능에 영향을 미칩니다. **하드 PZT(예: PZT-4/8)**은 높은 전력 밀도와 낮은 유전 손실을 제공하므로 감쇠를 통한 펀치를 위한 고에너지 버스트 생성에 이상적입니다. 일치하는 레이어를 최적화하고 소수성 표면(PVDF/Teflon)을 사용하면 습식 폼 접착이 방지됩니다.

8.4 알고리즘 튜닝

기술에는 센서에 정적 장애물을 가르치기 위해 비어 있을 때 탱크를 매핑하고 일시적인 에코 손실 오류를 무시하도록 "에코 신뢰 필터"를 구성하거나 일시적인 거품 현상을 극복하기 위해 짧은 기간(예: 30초) 동안 "마지막 값 유지" 논리를 사용하는 것이 포함됩니다.

9. 결론: 물리학의 한계

거품이 있는 액체에서 초음파 센서가 작동하지 않는 것은 장치의 결함이 아닙니다. 이는 음향 물리학의 예측 가능한 결과입니다. 폼은 소리를 흡수하고 분산시키기 위해 자연적으로 독특하게 설계된 소재입니다. 임피던스 불일치, Minnaert 공명 및 기하학적 산란을 통해 신호 진입을 방지하고 에너지를 낭비하며 일관성을 파괴합니다.

자동화 엔지니어에게 폼은 초음파 사양에 대한 즉각적인 위험 신호 역할을 해야 합니다. 완화 전략이 존재하지만 최종 지침은 분명합니다.

• 가벼운/건식 폼의 경우: 초음파에서는 에코 손실이 발생할 가능성이 높습니다. 레이더가 우월합니다.
• 중/습식 폼의 경우: 초음파는 폼 높이(False Level)를 측정할 가능성이 높습니다. 정수압 센서는 신뢰할 수 있는 대안입니다.

이러한 물리적 경계를 이해하면 엔지니어는 "시행 착오" 접근 방식에서 파동 전파의 기본 원리에 기반을 둔 접근 방식으로 이동하면서 견고하고 적절하며 신뢰할 수 있는 시스템을 설계할 수 있습니다.
