초음파 센서 사각지대 설명

경영진 요약

산업 자동화 및 비접촉 계측 분야에서는 초음파 센서 광학 간섭에 대한 견고성, 재료 독립성 및 비용 효율성이 중요합니다. 그러나 근본적인 물리적 제약은 사각지대 (또는 불감대) - 통합 오류의 지속적인 원인으로 남아 있습니다. 이 가이드에서는 변환기 링다운의 전기 기계 물리학, ToF(Time-of-Flight) 측정의 음향 제한, 감지 가능한 최소 거리를 정의하는 신호 처리 제약 등 초음파 사각 지대에 대해 설명합니다.

주니어 통합자 사이에 널리 퍼져 있는 일반적인 오해와는 달리, 사각지대는 단순한 소프트웨어 구성 설정이나 낮은 품질의 제조 결함이 아닙니다. 이는 압전 세라믹을 지배하는 질량-스프링-댐퍼 역학의 불변의 결과입니다. 이 보고서는 감지 요소의 기계적 관성이 정착 시간을 필요로 하는 이유, 품질 계수()는 잔류 진동의 지속 시간을 결정하며 특히 센서가 소형화되는 이유를 나타냅니다. 압전 미세 가공 초음파 변환기(PMUT) 대역폭 감소와 높은 Q 공진으로 인해 규모에 비해 비례적으로 더 큰 블라인드 영역을 나타내는 경우가 많습니다.

또한 부적절한 장착 토크 및 하우징 공진으로 인해 발생하는 음향 단락과 같은 사각지대 효과를 악화시키는 통합 함정을 탐구합니다. 주파수, 감쇠 및 음향 임피던스 매칭 간의 상호 작용을 조사함으로써 이 가이드는 자동화 엔지니어가 신뢰할 수 있는 단거리 감지 시스템을 설계하는 데 도움이 됩니다. 분석 결과, 모노스태틱 토폴로지에서는 사각지대를 제거할 수 없지만 음향 신호 경로의 세심한 엔지니어링과 적절한 감쇠 방법을 통해 그 영향을 관리할 수 있다는 결론이 나왔습니다. 이 보고서는 초음파 센서 허브 yujiepiezo.com에서는 정보를 바탕으로 구성 요소를 선택하는 데 필요한 이론적 깊이를 제공합니다.

1. 소개: 비접촉 감지의 물리학

공격적인 화학 탱크 레벨 모니터링부터 정밀 로봇 충돌 회피에 이르기까지 산업 환경에서 초음파 센서의 유용성은 일반적으로 공기와 같은 매체를 통한 종방향 기계적 파동의 전파에 의존합니다. 전자기장 교란을 감지하는 유도형 또는 용량형 센서나 광자 비행 시간에 의존하는 광학 센서와 달리 초음파 센서는 음향 ToF(Time-of-Flight) 원리에 따라 작동합니다. 센서는 고주파 사운드(일반적으로 40 kHz ~ 400 kHz)를 방출하고 에코가 대상 표면에서 돌아올 때까지 경과된 시간을 측정합니다.

1.1 파동방정식과 전파

사각지대를 이해하려면 먼저 생성되는 파동의 특성을 이해해야 합니다. 공기와 같은 유체의 초음파는 종방향 압력파입니다. 전파는 파동 방정식에 의해 결정됩니다.

Where 는 음압이고 은 소리의 속도입니다. 산업용 감지에서는 연속파가 아니라 일시적인 에너지 패킷을 생성합니다. 이 패킷은 공간적으로 물리적인 길이를 가지고 있습니다. 센서가 40 kHz에서 동작하는 경우 1사이클의 주기는 . 일반적인 여기 버스트는 충분한 음압을 형성하기 위해 10~20주기 동안 지속될 수 있습니다.

펄스 지속 시간(): .
공간 펄스 길이(): .

이는 즉시 첫 번째 제약 조건을 도입합니다. 센서는 왕복 거리의 거의 17 cm에 해당하는 기간 동안 물리적으로 소리를 방출합니다. 이 전송 단계에서 수신기는 나가는 막대한 에너지로 인해 눈이 멀게 됩니다. 이 "전송 마스킹"은 사각지대의 첫 번째 구성 요소입니다.

1.2 이상적인 변환기와 실제 변환기

이상화된 모델에서 변환기는 완벽한 충격, 즉 무한히 짧고 에너지가 넘치는 소리의 폭발(시간 영역의 Dirac 델타 함수)을 방출하고 즉시 진동을 중단하여 에코를 듣습니다. 이것이 물리적으로 가능하다면 최소 감지 거리는 수신기 전자 장치의 대역폭과 아날로그-디지털 변환기(ADC)의 속도에 의해서만 제한됩니다.

실제로는 초음파 변환기 공진 전기 기계 장치입니다. 이는 디지털 스위치가 아닌 종을 치는 것과 유사하게 작동합니다. 전기적 여기전압을 인가하면, 압전 세라믹 소자 변형되어 위치 에너지를 저장합니다. 전압이 제거되면 요소는 평형 상태로 돌아가려고 시도하지만 오버슈팅되어 저장된 기계적 에너지가 음파와 내부 열로 소산될 때까지 공진 주파수에서 진동합니다. 이러한 움직임의 지속성은 사각지대의 물리적 기원입니다.

1.3 사각지대 아키텍처 정의

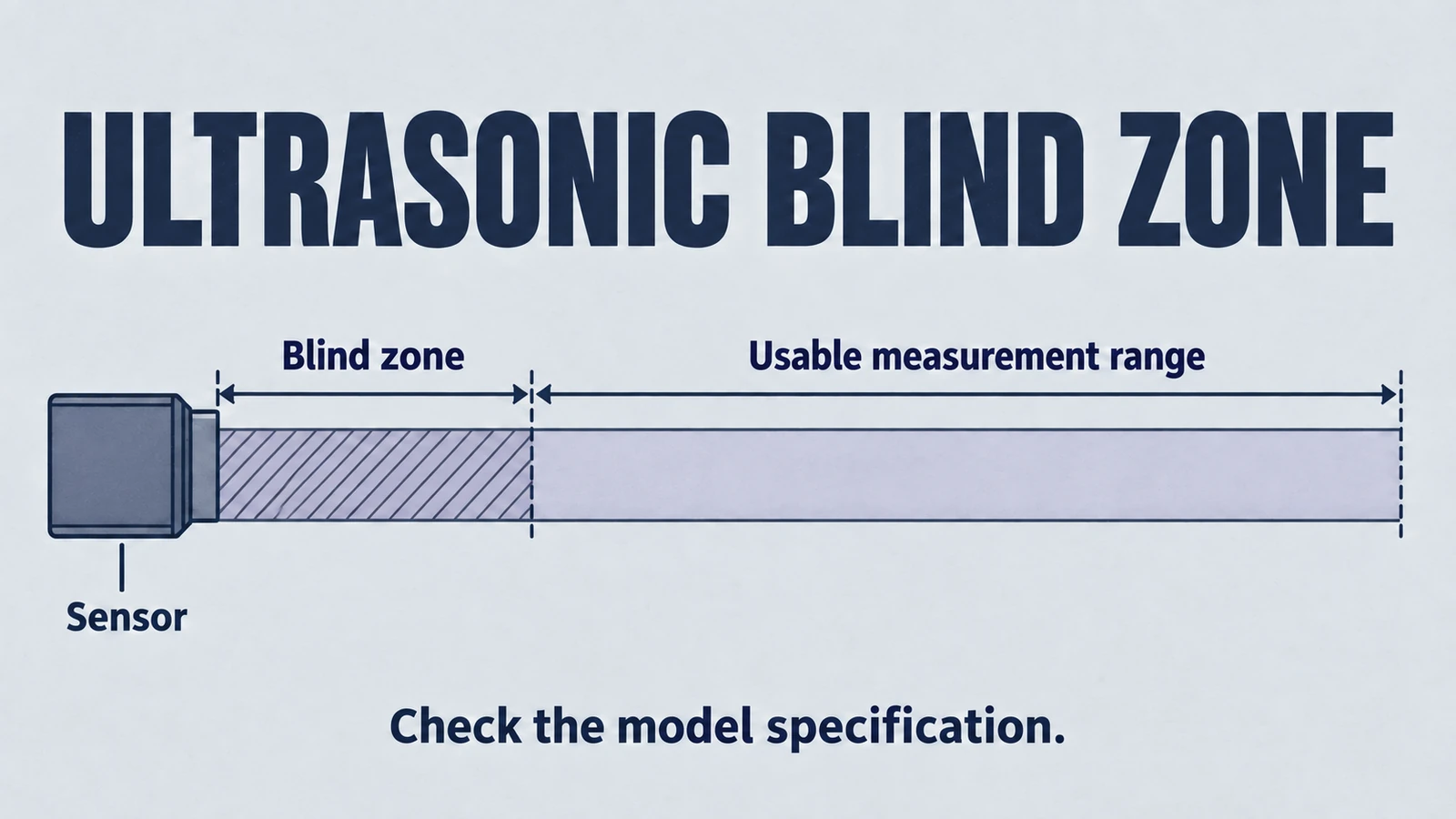

사각지대는 센서가 대상을 안정적으로 감지할 수 없는 활성 변환기 면 바로 앞의 공간 영역으로 정의됩니다. 이러한 무능력은 다음과 같은 메커니즘이 중복되어 발생합니다.

링다운(잔류 진동): 전송 이벤트로 인해 변환기가 여전히 진동하고 있습니다. 이 잔류 기계적 소음은 가까운 대상에서 반사되는 약한 에코를 마스킹합니다.
전환 지연 시간: 모노스태틱(단일 변환기) 시스템에서 전자 장치는 고전압 전송 모드(Tx)에서 고감도 수신 모드(Rx)로 전환해야 합니다. 이 전환 동안 수신기는 사실상 청각 장애가 있거나 포화 상태입니다.
근거리 회절: 음향 근거리장(프레넬 구역)은 혼란스러운 보강 및 상쇄 간섭이 특징이며 진폭 기반 감지 알고리즘을 혼란스럽게 할 수 있는 진폭 변동으로 이어집니다.

산업 자동화 엔지니어에게 사각지대는 "차단" 볼륨을 나타냅니다. 이 영역에 들어가는 모든 물체는 단순히 "0 거리"로 등록되지 않습니다. 센서 자체의 하우징 링잉을 감지하거나 노이즈 플로어 위에 식별 가능한 에코가 없기 때문에 최대 범위 값을 보고하는 등 예측할 수 없는 동작이 발생하는 경우가 많습니다. 다음과 같은 제품 MU18 초음파 거리 센서 이 영역을 정확하게 정의하기 위해 신중하게 특성화되었습니다.

2. 전자기계 변환기 역학

블라인드 존이 존재하는 이유를 엄격하게 이해하려면 압전 변환기를 감쇠된 고조파 발진기로 분석해야 합니다. 대부분의 산업용 초음파 센서의 기본 구성 요소는 지르콘 티탄산납(PZT) 세라믹 요소(종종)입니다. PZT 디스크 또는 PZT 벨소리 더 큰 어셈블리의 경우) 높은 전기기계적 결합 계수로 인해 선택되었습니다.

2.1 고조파 발진기 모델

압전 소자의 진동은 감쇠 고조파 발진기에 대한 고전적인 미분 방정식으로 설명할 수 있습니다. 이 모델은 전기 입력을 센서 표면의 기계적 변위에 연결합니다.

어디:

는 진동면(세라믹 + 정합층 + 방사선 질량)의 유효 질량입니다.
은 기계적 감쇠 계수(배면 재료, 내부 마찰 및 공기 부하에 의해 결정됨)입니다.
는 세라믹 조립체의 강성입니다.
은 역압전 효과를 통한 전기 여기에 의해 제공되는 구동력입니다.
은 센서 면의 변위입니다.

전기 구동 신호가 있을 때 멈춘다(시간에 ) 시스템은 자유 진동(링다운)을 겪습니다. 변위 기하급수적으로 감소합니다.

어디:

은 펄스 끝의 초기 진폭입니다.
는 다음과 같이 정의되는 감쇠비입니다. .
는 감쇠되지 않은 고유 주파수입니다.
는 감쇠된 고유 주파수입니다. .

사각지대에 대한 의미:

센서는 진폭이 도달할 때까지 신호를 수신할 수 없습니다. 수신기의 임계 전압 아래로 떨어집니다. 이 감쇠에 필요한 시간은 링다운 시간(). 이 시간 동안 소리가 이동하는 물리적 거리에 따라 최소 사각지대 거리():

2의 인수는 음파의 왕복 여행을 설명합니다. 링다운 시간이 600인 경우 s이고 소리의 속도는 343 m/s입니다.

이 간단한 계산은 사각지대가 여기 후 센서가 계속 "울리는" 시간에 대한 직접적인 함수임을 보여줍니다. 사각지대는 센서 크기의 정적 속성이 아니라 에너지 소산 특성의 동적 속성입니다. 이는 다음과 같은 경우 중요한 요소입니다. SR55와 같은 장거리 센서 선택 단거리 정밀 모듈과 비교.

2.2 등가 회로(Butterworth-Van Dyke)

전기 엔지니어의 경우 BVD(Butterworth-Van Dyke) 모델의 렌즈를 통해 변환기를 보는 것이 더 직관적인 경우가 많습니다. 이 등가 회로는 기계적 특성을 전기 부품으로 모델링합니다.

(정전 용량): 전극 사이의 유전 용량을 나타냅니다.
(동작 인덕턴스): 질량과 유사() 진동기의
(운동 용량): 컴플라이언스와 유사함(강성의 반대) ).
(운동 저항): 감쇠() 및 음향 방사 손실.

"울림"은 사이에서 출렁이는 에너지의 진동입니다. 및 . 저항기 는 이 에너지를 소멸시키는 요소입니다. 사각지대를 줄이려면 에너지 소산율을 높여야 합니다. 회로 측면에서 우리는 이 직렬 RLC 분기의 Q 인자를 낮추고 싶습니다. 그러나, 두 부분으로 구성됩니다:

유용한 방사선 저항(): 센서에서 소리로 나가는 에너지입니다.
손실저항(): 에너지는 세라믹과 마운트에서 열로 손실됩니다.

딜레마는 우리가 높은 것을 원한다는 것이다 범위(전송 효율)는 좋지만 짧은 사각지대에서는 전체 감쇠가 높습니다. 이러한 요구 사항은 종종 충돌하여 최대 감지 가능 범위와 최소 감지 거리 사이의 균형을 강제합니다. 와 같은 고성능 유닛 Ultranova1 초음파 센서 이 균형을 최적화하기 위해 고급 매칭 레이어를 사용합니다.

3. 링다운 현상과 품질 인자

링다운 단계의 지속 시간은 사각지대를 결정하는 가장 중요한 변수입니다. 이 기간은 수학적으로 변환기의 품질 요소(Quality Factor)에 의해 제어됩니다().

3.1 압전 시스템에서 Q 정의

품질 요소()는 중심 주파수를 기준으로 공진기의 대역폭을 특성화하는 무차원 매개변수입니다. 이는 사이클당 소비되는 에너지에 대한 저장된 에너지의 비율을 나타냅니다.

또는 대역폭 측면에서():

Where 은 공진 주파수입니다.

초음파 센서의 경우, 링다운 신호의 엔벨로프를 나타냅니다. 진폭 감소는 사이클 수를 계산하여 대략적으로 계산할 수 있습니다() 진폭이 특정 부분(예: 또는 절반). 정상 상태에 도달하거나 크게 감소하는 주기 수에 대한 일반적인 근사치는 대략 다음과 같습니다. .

3.2 High-Q 대 Low-Q 트레이드오프

이 매개변수는 센서 선택을 결정하는 기본적인 엔지니어링 균형을 도입합니다.

높은 Q 변환기():
- 행동: 고급 소리굽쇠 같습니다.
- 장점: 에너지를 효율적으로 저장하세요. 높은 음압 레벨(SPL)을 생성하고 에너지가 좁은 주파수 대역에 집중되기 때문에 장거리 감지(예: 5-10 미터)에 탁월합니다. 자주 사용되는 장거리 MU30 시리즈 센서.
- 단점: 그들은 에너지를 천천히 소산합니다. 일단 자극되면 여러 주기 동안 계속 진동합니다. 이로 인해 링다운 시간이 길어지고 사각지대가 넓어집니다. 짧은 펄스를 해결하는 데 능숙하지 않습니다.
낮은 Q 변환기():
- 행동: 북이 쿵쿵거리는 소리처럼요.
- 장점: 에너지를 빠르게 분산시킵니다. 링다운 시간이 짧고 사각지대가 작아 단거리 정밀도에 이상적입니다. 대역폭이 더 넓어서 더 짧고 날카로운 펄스가 가능합니다.
- 단점: 더 낮은 출력 전력을 생성하여 최대 범위를 줄입니다. 에너지는 더 넓은 스펙트럼에 걸쳐 분산되어 공진 주파수의 피크 강도를 줄입니다.

자동화 엔지니어는 능동형 댐핑 기술을 사용하지 않는 한 더 큰 사각지대를 수용하지 않고는 최대 범위(High Q)를 최적화할 수 없다는 점을 이해해야 합니다.

3.3 압전 재료 선택

PZT 재료의 선택은 근본적으로 인수. 기술 사양을 검색할 때 yujiepiezo.com, 재료 등급을 이해하는 것이 중요합니다.

하드 PZT (예: PZT-4, PZT-8): 낮은 유전 손실과 높은 기계적 특징 (종종 ). 이러한 물질은 탈분극하기가 "어려우며" 가열 없이 높은 진폭으로 구동하기가 "어렵습니다". 우리는 일반적으로 다음을 권장합니다. 고출력 초음파 세척 및 초음파 용접 센싱보다는 애플리케이션. 다음과 같은 다양한 형상에 대해 자세히 알아보세요. tubes, 직사각형 접시그리고 속이 빈 구체 우리의 특정 응용 프로그램에 대해 기하학 가이드.
소프트 PZT(예: PZT-5A, PZT-5H): 더 높은 규정 준수, 더 높은 압전 상수(), 하부 기계적 (일반적으로 ). 이것은 자기적 비유에서 "부드러운" 것입니다. 다음과 같은 감지 애플리케이션에 선호됩니다. 스테인레스 스틸 하우징 초음파 센서 더 빨리 안정되고 자연스럽게 사각지대가 줄어들기 때문입니다. 또한 더 나은 감도를 제공합니다() 약한 에코를 수신합니다.

맞춤형 센서 설계의 경우 Soft PZT 공식을 선택하는 것이 재료 과학 수준에서 사각지대를 최소화하는 첫 번째 단계입니다.

4. 확장 법칙과 소형화 역설

자동화 엔지니어의 반복적이고 직관에 반하는 질문은 다음과 같습니다. "더 작고 컴팩트한 초음파 센서가 상대적으로 더 큰 사각지대에서 종종 어려움을 겪는 이유는 무엇입니까?" 작은 것을 기대할 수도 있습니다 M18 센서 거대한 M30 센서보다 더 민첩하고 빠르게 안정됩니다. 그러나 음향 방사의 물리학은 그 반대를 지시합니다.

4.1 방사 임피던스와 피스톤 모델

이를 이해하려면 방사 임피던스를 살펴봐야 합니다. 공기 중에서 진동하는 센서 면은 배플의 원형 피스톤으로 모델링될 수 있습니다. 이 피스톤이 공기 중으로 에너지를 전달하는 효율은 크기와 소리의 파장().

방사선 저항 ()는 주파수의 제곱과 반경의 4승에 비례합니다() 저주파에서():

Where 는 파수() 및 는 센서의 반경입니다.

역설:

대형 센서(높음 ): 센서가 파장에 비해 크면 공기와 효율적으로 결합됩니다. 공기는 상당한 부하로 작용하여 센서에서 에너지를 흡수합니다. 이 "방사선 감쇠"는 센서의 벨소리를 막는 데 도움이 됩니다.
소형 센서(낮음 ): 센서가 작으면(소형화) 매우 비효율적인 라디에이터가 됩니다. 공기를 압축하여 파도로 만드는 대신 공기를 옆으로 밀어냅니다. 결과적으로, 사이클당 더 적은 에너지가 방출됩니다. 에너지는 세라믹의 기계적 구조에 "갇힌" 상태로 유지됩니다. 진동을 완화하는 데 도움이 되는 공기 부하가 없으면 센서는 벨 소리를 멈추기 위해 전적으로 내부 마찰에 의존합니다. 이 프로세스는 속도가 느리므로 센서 크기에 비해 링다운 시간이 길어집니다.

4.2 PMUT와 High-Q 트랩

MEMS(Piezoelectric Micromachined Ultrasonic Transducers - PMUT) 기술을 사용하여 센서가 소형화됨에 따라 활성 요소는 벌크 세라믹 블록에서 얇은 부유막으로 변경됩니다.

감소된 대역폭: PMUT는 일반적으로 더 낮은 대역폭과 더 높은 품질 요소() 벌크 압전 변환기와 비교한 결과입니다.
확장된 링다운: 섹션 3에 규정된 바와 같이, 높음 긴 링다운 시간과 직접적인 상관관계가 있습니다. 벌크 변환기는 10-20 주기 동안 링다운될 수 있지만 높은 Q PMUT는 50-100 주기 동안 링다운될 수 있습니다.
비례성: 마이크로 센서의 직경이 3mm이지만 링다운 거리가 150mm인 경우 블라인드 존은 센서 직경의 50배입니다. 이를 300mm 블라인드 존(10x 직경)이 있는 30mm 산업용 센서와 대조해 보세요. 소형화된 센서는 크기에 비해 자체 진동을 중지하는 데 훨씬 덜 효율적입니다.

4.3 하우징 공명(음향 단락)

소형 M12 또는 M18 하우징에서는 세라믹 요소의 진동을 완화하는 데 사용할 수 있는 물리적 질량이 거의 없습니다.

구조 유래 소음: 압전 소자의 진동은 센서 하우징(배럴)에 결합될 수 있습니다. 하우징 자체가 공진 주파수에서 울리기 시작하면 이는 진동의 2차 소스 역할을 합니다.
피드백 루프: 이 진동 하우징 내에 장착된 민감한 수신기 회로는 이러한 구조적 소음을 잘못된 에코로 감지합니다. 이로 인해 하우징이 진동하는 동안 지속되는 "근거리 사각지대"가 생성되며, 이는 종종 세라믹 요소 자체보다 훨씬 더 오래 지속됩니다.

5. 신호 처리 제한 및 비행 시간

사각지대는 기계적인 현상일 뿐만 아니라 ToF(Time-of-Flight) 측정 원리 및 수신기 전자 장치의 한계와 관련된 신호 처리 제약이기도 합니다.

5.1 왕복 제약

초음파 거리 계산의 핵심 공식은 다음과 같습니다.

Where 는 소리의 속도(20°C에서 ~343 m/s)입니다. 10 mm(0.01 m)와 같이 매우 짧은 거리에서 대상을 측정하려면 총 왕복 시간은 다음과 같습니다.

이는 센서 시스템이 58마이크로초 이내에 다음 시퀀스를 완료해야 함을 의미합니다.

전염: 펄스열을 방출합니다.
고정: 진동을 완전히 중지합니다(또는 임계값 미만).
전환: 전자 장치를 Tx(100V+)에서 Rx(마이크로 볼트 감도)로 전환합니다.
발각: 에코의 앞쪽 가장자리를 식별합니다.

5.2 펄스 폭 제한

일반적인 초음파 버스트는 Q가 높은 세라믹을 여기시키기 위한 캐리어 주파수의 8~16사이클로 구성됩니다. 표준 빈도 40 kHz에서 주기는 다음과 같습니다. .

펄스 지속 시간: 8사이클 25 = 200 .
펄스의 물리적 길이: .

통찰력: 펄스 자체가 공중에서 6.8 cm 길이인 경우 에코의 프런트 엔드가 대상에서 3.4 cm(펄스 길이의 절반)으로 돌아올 때 센서는 여전히 펄스의 테일 엔드를 방출하고 있습니다. 전송 및 수신 물리학이 겹쳐서 이 영역에서는 감지가 불가능합니다. 이는 이론적으로 링다운이 0이더라도 공간 펄스 길이의 절반에 해당하는 이론적 최소 블라인드 존을 설정합니다. 이를 줄이려면 펄스 수를 줄이거나(총 에너지 및 범위 감소) 주파수를 높여야 합니다(파장 단축).

5.3 포화 및 복구 시간

모노스태틱 센서에서는 Tx와 Rx에 동일한 세라믹 요소가 사용됩니다. 음압을 최대화하기 위해 100V-400V에서 압전을 구동하는 데 고전압 변압기(승압)가 종종 사용됩니다. 마이크로볼트를 감지하도록 설계된 수신기 회로는 이 고전압 라인에 물리적으로 연결됩니다.

보호 회로: 다이오드 또는 제한 회로는 사전 증폭기의 파괴를 방지하기 위해 전송 중에 수신기 입력을 고정합니다.
복구 시간: 이러한 회로는 "클램핑 해제"되고 고전압 이벤트 후 증폭기가 안정화되는 데 유한한 시간이 걸립니다. 이것을 포화 회복이라고 합니다. 앰프가 500으로 포화된 경우 펄스 후에는 500입니다. 블라인드 타임의 음향 조건에 관계없이 블라인드 존에 대략 8.5 cm을 추가합니다.

5.4 봉투 감지 및 임계값

수신기는 원시 사인파를 감지하지 못합니다. 일반적으로 신호를 수정하고 필터링하여 엔벨로프를 생성합니다.

시변 임계값(TVT): 링다운 노이즈를 방지하기 위해 엔지니어는 시변 임계값을 사용합니다. 전송 직후에는 링잉을 무시하기 위해 감지 임계값을 매우 높게 설정합니다. 먼 표적에 대한 감도를 높이기 위해 시간이 지남에 따라 기하급수적으로 감소합니다.
마스킹 효과: TVT 곡선의 초기 임계값이 높으면 센서가 얼굴에 가까운 작은 대상에 대해 효과적으로 "맹검"됩니다. 작은 대상의 에코가 링다운 노이즈보다 약한 경우(따라서 TVT 설정보다 낮은 경우) 무시됩니다. 이것이 바로 큰 타겟(평판 등)보다 작은 타겟(와이어 등)의 경우 사각지대가 더 큰 이유입니다.

6. 주파수, 감쇠 및 스케일링 법칙

센서의 작동 주파수는 엔지니어가 사각지대를 조작하는 데 필요한 주요 레버입니다. 그러나 이 레버는 범위와 감쇠에 중요한 영향을 미칩니다.

6.1 주파수 스케일링 관계

주파수와 사각지대 크기 사이에는 반비례 관계가 있습니다. 주파수가 높을수록 파장이 짧고 주기도 짧습니다. 다음과 같은 특수 센서에 사용됩니다. 정밀 측정(Ultranova2), 이 균형을 꼼꼼하게 최적화하세요.

주파수	일반적인 응용	파동 주기(T)	펄스 길이(10사이클)	예상 사각지대
40 kHz	주차 센서, 탱크 레벨	25 s	~8.6 cm	200 mm - 500 mm
125 kHz	산업 자동화	8 s	~2.7 cm	50 mm - 150 mm
300 kHz	라벨 감지, 병 채우기	3.3 s	~1.1 cm	15 mm - 50 mm
1 MHz	의료용, NDT, 두께	1 s	~0.3 cm	< 5 mm

분석: 400 kHz에서 10사이클의 링다운만 지속됩니다. , 40 kHz에서 10사이클이 지속되는 반면 . 따라서 빈도를 높이는 것이 사각지대를 줄이는 가장 효과적인 방법입니다.
절충안: 대기 감쇠는 주파수의 제곱에 따라 증가합니다() 또한 습도에 크게 의존합니다. 400 kHz 센서는 사각지대를 센티미터로 줄이지만 심각한 공기 흡수로 인해 최대 범위를 1미터 미만으로 제한합니다.

6.2 기계적 감쇠 전략

주파수를 변경하지 않고 링다운을 줄이기 위해 제조업체는 기계적 댐핑을 사용합니다.

백업 재료: 흡수성이 높은 재료(보통 텅스텐 분말 또는 고무와 혼합된 에폭시)가 피에조 크리스탈 후면에 접착됩니다. 이 재료는 음향 임피던스() 세라믹과 일치합니다. 이를 통해 역방향 진행파가 크리스탈에서 앞뒤로 반사되는 대신 흡수되는 뒷면 소재로 들어갈 수 있습니다. 이는 기계적 저항을 추가합니다() 진동이 더 빨리 감쇠되도록 합니다.
댐핑 트레이드오프: 무거운 댐핑으로 인해 인수. 이는 사각지대를 줄이는 동시에 출력 진폭(전송 전력)과 수신기 감도도 감소시킵니다. 감쇠가 심한 센서는 "죽은" 느낌을 줍니다. 근거리에서는 탁월하지만 작거나 먼 대상을 감지하는 데는 좋지 않습니다.

6.3 능동 전자 댐핑

고급 산업용 센서(예: SR55 또는 SR80 초음파 센서) 능동형 댐핑을 사용할 수 있습니다.

기술: 여기 펄스 직후에 구동 회로는 잔류 진동과 위상이 180° 다른 짧은 신호 버스트를 적용합니다.
효과: 이 "역 펄스" 또는 "제동 펄스"는 세라믹의 기계적 운동량을 적극적으로 취소하여 자연적인 기하급수적 감쇠보다 훨씬 빠르게 세라믹을 정지시킵니다.
결과: 이는 무거운 기계적 댐핑으로 인한 감도 저하 없이 사각지대를 30-50% 줄일 수 있지만 정교한 드라이버 토폴로지와 정확한 타이밍이 필요합니다.

7. 토폴로지: 모노스태틱(Monostatic) 대 바이스태틱(Bistatic)

변환기 토폴로지의 선택은 링다운 사각지대가 존재하는지 여부를 결정하는 아키텍처 결정입니다.

7.1 모노스태틱(트랜시버)

구성: 하나의 변환기가 Tx와 Rx를 모두 처리합니다.
장점: 더 낮은 비용, 더 작은 설치 공간, 단일 음향 경로(시차 없음), 더 간단한 케이블링.
단점: 링다운 및 스위칭으로 인해 피할 수 없는 사각지대. 송신기가 활성화되어 안정되는 동안 수신기는 눈이 멀게 됩니다.
널리 퍼짐: 산업용 초음파 센서(M12, M18, M30 원통형)의 약 90%는 단정적입니다.

7.2 바이스태틱(송신기와 수신기 별도)

구성: 하나의 변환기가 전송합니다. 물리적으로 분리된 변환기가 수신합니다. 그들은 종종 같은 블록에 보관되지만 음향적으로 격리되어 있습니다.
물리학: 수신기는 고전압 펄스에 의해 자극된 적이 없기 때문에 "링"을 울리지 않습니다. 수동적이며 즉시 에코를 들을 수 있습니다( ).
의미: Bistatic 센서는 이론적으로 제로 링다운 사각지대를 나타냅니다. 센서 표면에 거의 닿는 물체를 감지할 수 있습니다.
숨겨진 한계(기하학적 사각지대): 시간적 사각지대는 없지만 기하학적 사각지대는 있습니다. Tx와 Rx 사이의 분리 거리로 인해 전송된 빔과 수신기의 시야는 장치 앞 몇 센티미터까지 겹치지 않을 수 있습니다. 이 "삼각 측량 간격"은 에코가 수신기에 도달하지 않는 영역을 만듭니다.
누화: 또한 "누화"(하우징 재료를 통해 Tx에서 Rx로 직접 사운드 누출)를 통해 사각지대를 시뮬레이션할 수 있습니다. 두 헤드 사이의 절연 재료가 부족한 경우 수신기는 센서 본체를 통해 송신기의 소리를 직접 듣고 실제 에코를 마스킹합니다. 와 같은 특수 센서 MDC 이중 시트 감지 센서 이러한 문제를 관리하기 위해 별도의 송신기와 수신기를 활용하는 경우가 많습니다.

8. 환경 및 운영 변수

사각지대는 고정된 값이 아닙니다. 그것은 환경과 함께 "호흡"합니다. 엔지니어는 간헐적인 오류를 방지하기 위해 이러한 변화를 고려해야 합니다.

8.1 온도 영향

사각지대 거리는 소리의 속도().

건조한 공기에서 소리의 속도는 대략 다음과 같이 계산됩니다.

추운 환경(-20°C): . 소리는 더 느리게 이동합니다. 고정된 링다운 시간 동안 , 물리적 사각지대 거리가 감소합니다.
고온 환경(+60°C): . 소리는 더 빠르게 전달됩니다. 물리적 사각지대가 확장됩니다.

의미: 실내 온도에서 정적 블랭킹 거리로 보정된 센서는 이제 링다운 노이즈가 물리적으로 감지 영역까지 더 확장되기 때문에 뜨거운 환경에서 작동하지 않을 수 있습니다.

8.2 습도와 압력

습기: 고주파 사운드의 감쇠를 증가시킵니다. 이로 인해 사각지대 경계 근처에 있는 유효한 대상의 에코가 약화됩니다. 링다운 테일보다 에코가 약해지면 신뢰할 수 있는 감지 지점이 더 멀리 이동하기 때문에 유효 사각지대가 늘어납니다.
압력: 대기압의 변화(예: 높은 고도)는 공기의 음향 임피던스에 영향을 미칩니다(). 압력이 낮아지면 공기의 밀도가 감소합니다(), 센서의 음향 부하를 낮춥니다. 섹션 4.1에서 설명한 대로 부하가 감소하면 복사 감쇠가 줄어들어 잠재적으로 링다운 시간이 늘어나고 사각지대가 확장됩니다.

8.3 탱크 반사(다중 경로)

탱크 레벨 애플리케이션에서는 측벽 반사를 링다운 노이즈로 오해할 수 있습니다.

빔 확산: 초음파 센서에는 원뿔형 빔(일반적으로 7-15°)이 있습니다. 센서가 탱크 벽에 너무 가깝게 장착되면 빔의 가장자리가 벽에 닿게 됩니다.
반향: 근거리장에서 이러한 반사는 센서 표면과 벽 사이에서 앞뒤로 반사될 수 있습니다. 이 반향은 변환기 링다운과 합쳐져 센서의 데이터시트 사양을 훨씬 넘어서 유효 사각지대를 확장합니다. 이는 실제로는 설치 오류임에도 불구하고 "긴 사각지대"로 잘못 진단되는 경우가 많습니다. 다음과 같은 강력한 제품 솔루션 SF2 초음파 센서 탱크 적용 시 사이드 로브 효과를 최소화하도록 설계되었습니다.

9. 기계적 통합 및 설치 실수

완벽하게 지정된 센서를 사용하더라도 부적절한 통합으로 인해 사각지대가 인위적으로 확장될 수 있습니다. 센서와 기계 사이의 기계적 인터페이스는 음향 시스템의 중요한 부분입니다.

9.1 장착 토크 트랩

현장에서 "확장된 사각지대"가 발생하는 일반적인 원인은 나사형 원통형 센서의 장착 너트에 과도한 토크를 가하는 것입니다.

기구: 초음파 센서는 압전 세라믹과 감쇠 재료를 포함하는 정밀 기기입니다. 과도한 힘으로 센서 배럴을 누르면 하우징이 변형됩니다. 이러한 변형은 진동 헤드를 고정 본체에서 분리하는 내부 음향 절연 재료(폼 또는 탄성중합체)를 압축할 수 있습니다.
음향 단락: 절연이 손상되면 헤드의 진동이 하우징 배럴로 직접 연결됩니다. 센서 본체 전체가 울리기 시작합니다. 이 구조적 링잉은 일반적으로 세라믹 자체보다 주파수가 낮고 감쇄 시간이 길다.
결과: 센서는 이 하우징 진동을 연속적인 근거리 물체로 감지합니다. 사각지대는 20cm에서 50cm 이상으로 효과적으로 증가합니다.
고치다: 항상 제공된 절연 와셔(고무/플라스틱)를 사용하고 최대 토크 사양(예: M18의 경우 15Nm, M30의 경우 40Nm)을 엄격히 준수하십시오.

9.2 배열의 음향 누화

여러 센서가 서로 가깝게 장착되면(예: 로봇 팔 또는 컨베이어) 서로의 눈을 멀게 할 수 있습니다.

직접 간섭: 센서 A의 펄스는 센서 B에 의해 감지됩니다. 센서 B가 청취 창에 있으면 이를 대상으로 등록합니다.
동기화: 이를 방지하려면 센서를 동기화(동시 실행)하거나 다중화(순차 실행)해야 합니다. 이것이 없으면 무작위 간섭으로 인해 엔지니어가 임계값 전압을 높이도록 강요하는 노이즈 플로어가 생성되고, 이로 인해 감도가 감소하고 작은 대상에 대한 유효 사각지대가 증가합니다.

10. 데이터시트 분석: 줄 사이 읽기

센서를 선택할 때 초음파 센서 허브 yujiepiezo.com에서 엔지니어는 사각지대 성능을 평가하기 위해 특정 매개변수를 디코딩해야 합니다.

10.1 "작동 범위"와 "한계 범위"

데이터시트에는 종종 두 가지 범위가 나열됩니다.

작동 범위(스캐닝 범위): 운영 예비가 있는 표준 대상에 대한 탐지가 문서화되는 범위입니다.
사각지대(불감대): 최소 거리로 명시적으로 명시됩니다(예: "0...200 mm 정의되지 않음").

중요 사항: 블라인드 존에서는 출력 상태가 정의되지 않습니다. 마지막으로 알려진 값을 유지하거나, 0으로 전환하거나, 최대값과 최소값 사이를 빠르게 전환할 수 있습니다. 고급 센서를 사용하면 사각 지대에서 "동작"을 프로그래밍할 수 있지만(예: 안전을 위해 강제 출력을 "가득참" 또는 "비어 있음"으로 설정) 그곳에서 측정할 수는 없습니다. 다음과 같은 옵션을 고려하십시오. MRR1 초음파 센서 정확한 단거리 애플리케이션용.

10.2 응답 곡선 및 로브

"감지 영역" 다이어그램(엽)을 찾으십시오.

축 사각지대: X축 원점의 간격입니다.
측면 사각지대: 센서 면에 가까워지면 빔이 변환기 직경보다 좁아져 센서 면 주변에 사각지대가 생길 수 있습니다. "근거리 장"은 균일한 원뿔이 아닙니다. 퍼지기 전에 좁아지는 경우가 많습니다.

센서 크기	일반적인 최대 범위	일반적인 사각지대	사각지대 비율(%)
M12 (미니어처)	1200 mm	100 mm	~8.3%
M18(표준)	2000 mm	200 mm	~10%
M30(장거리)	6000 mm	600 mm	~10%

이 표는 섹션 4에서 논의된 스케일링 법칙을 강화합니다. 사각지대는 대략 최대 범위의 5-10%입니다. 이 경험 법칙은 초기 설계 추정에 도움이 됩니다.

11. 완화 전략 및 결론

초음파 블라인드 존은 압전 소자의 관성과 음향 펄스의 유한한 길이에서 파생된 불변의 물리적 특성입니다. 이는 결함이 아니라 기술의 경계조건이다.

11.1 엔지니어링 해결 방법

물리학은 속일 수 없으므로 응용 프로그램을 조정해야 합니다.

기계적 스탠드오프: 최대 충전 수준에서 센서를 물리적으로 뒤로 설정하는 "정지 파이프" 또는 노즐 내부에 센서를 장착합니다. 파이프 길이는 사각지대를 초과해야 합니다. 주의: 파이프는 측벽 반사를 방지할 수 있도록 매끄럽고 직경이 충분해야 합니다.
디플렉터: "모퉁이 주변"을 보려면 45° 각도로 부드러운 금속판을 사용하십시오. 전체 비행 경로(센서 -> 반사경 -> 대상)가 중요합니다. 이렇게 하면 사각지대를 효과적으로 접을 수 있습니다.
Bistatic 센서를 사용하십시오: 애플리케이션이 0mm에서 100mm까지 측정해야 하는 경우 단일 헤드 초음파 센서는 잘못된 도구입니다. 투과형 또는 역반사형 초음파 쌍을 사용하거나 광학 센서로 전환하십시오.

11.2 결론

자동화 엔지니어의 성공은 사각지대를 제거하는 것이 아니라 사각지대가 지시하는 "Keep-Out" 양을 엄격하게 준수하는 데 있습니다.

물리학은 절대적입니다: 링다운은 저장된 기계적 에너지(). 교정할 수 없습니다. 감쇠되거나 기다려야 합니다.
주파수는 다이얼입니다: 사각지대를 줄이려면 주파수를 높이십시오(200-400kHz 모델 선택). 이는 범위를 희생하지만 시간 영역을 강화합니다.
통합이 중요합니다. 토크 제한을 준수하고 절연 장착을 사용하여 하우징 공진 및 음향 단락을 방지합니다.

압전 고조파 발진기의 심층 물리학을 이해함으로써 엔지니어는 데이터시트를 보다 정확하게 해석하고 다음과 같은 공급업체로부터 올바른 PZT 재료를 선택할 수 있습니다. Yujie Piezo음향 과학의 한계 내에서 안정적으로 작동하는 강력한 자동화 시스템을 설계합니다.
