1. Die saubere Vibration, die Sie wollten, und die zusätzliche Vibration, die Sie versehentlich erzeugt haben
Die meisten Ingenieure beginnen mit einem vernünftigen mentalen Modell.
- Spannung anlegen.
- Die Keramik verändert ihre Dicke.
- Die Oberfläche bewegt sich wie ein Kolben.
- Der Wandler gibt ein vorhersagbares akustisches Feld aus.
Dieses Modell funktioniert nur, wenn Ein Modus dominiert. Sobald Ihre Geometrie zwei Resonanzfamilien hinsichtlich Frequenz und Kopplungsstärke vergleichbar macht, wird Ihr „einfacher Aktuator“ zu einem Multimode-Resonator.
Das ist Modenkopplung.
Modenkopplung ist nicht nur „zwei Impedanzspitzen“. Es ist die Situation, in der:
- Zwei Vibrationsmodi liegen in der Frequenz nahe genug beieinander, um zu interagieren.
- Die Struktur kann sie nicht unabhängig unterstützen.
- Energie, die in den beabsichtigten Modus eingespeist wird, gelangt in einen unbeabsichtigten Modus.
Wenn Sie Stabilität, Effizienz und Wiederholbarkeit entwerfen, stellt die Kopplung ein technisches Risiko dar, da sie das System von „vorhersehbar“ zu „empfindlich“ ändert.
2. Die beiden Hauptkonkurrenten. Dickenmodus vs. Radialmodi
Für gängige Piezo-Geometrien wie discs, rings, plates, tubesund hohle Kugeln, der häufigste Konflikt ist:
- Dickenmodus (Längsmodus).: Bewegung hauptsächlich in Dickenrichtung. Oftmals der gewünschte Modus zur Ultraschallerzeugung.
- Radiale (planare) Modi: Expansion und Kontraktion in der Ebene. Oft unbeabsichtigt, aber unvermeidlich.
Dieser Konflikt besteht, weil es sich bei dem Material nicht um eine einachsige Maschine handelt.
2.1 Warum es eine radiale Bewegung gibt, auch wenn Sie die Dicke steuern
A Piezoelektrische Keramik hat konstitutives Verhalten gekoppelt. Wenn Sie ein elektrisches Feld in der Polungsrichtung (häufig der Dicke) anlegen, entsteht eine Spannung in mehrere Richtungen.
In vereinfachter Form:
- ist die Dickendehnung.
- , sind Dehnungen in der Ebene.
- ist typischerweise negativ für PZT. Das bedeutet, dass die Dickenausdehnung mit einer Kontraktion in der Ebene einhergeht und umgekehrt.
Selbst wenn Ihre Elektroden perfekt sind und Ihr Antrieb völlig senkrecht zur Oberfläche verläuft, versucht das Material, sich radial zu bewegen.
Wenn Ihre Geometrie dieser radialen Bewegung einen Resonanzpfad gibt, wird sie diesen nehmen.
2.2 Die „Modus-Chart“-Intuition
Eine Scheibe hat zwei primäre geometrische Längenskalen:
- Dicke ()
- Durchmesser ()
Jede Längenskala unterstützt ihre eigene Resonanzfamilie.
Eine grobe Intuition ist:
- ist eine Dickenmodus-Frequenzskala.
- ist eine Radialmodus-Frequenzskala.
- , sind effektive Schallgeschwindigkeiten für diese Modenfamilien (material- und grenzabhängig).
As Änderungen, diese Modusfamilien streichen aneinander vorbei.
Wenn eine radiale Mode in der Nähe der Dickenresonanz landet, wird eine Kopplung wahrscheinlich.
3. Die gefährliche Zone. Schwellenwerte für Seitenverhältnis (D/T)
Ingenieure entdecken die Modenkopplung oft zu spät, weil sie „Frequenz“ als eine einzige Zahl behandeln.
Aber für einen endlichen Keramikkörper gibt es einen Wald von Moden.
Die häufigste Frühwarnmetrik ist die Seitenverhältnis:
Bei scheibenförmigen Elementen steigt das Kopplungsrisiko, wenn bringt einen starken Radialmodus in die Nähe der Betriebsdickenmodusresonanz.
3.1 Praktisches Schwellenwertverhalten
Es gibt keine universelle magische Zahl, da Randbedingungen wichtig sind.
- frei vs. gebunden
- einzelne Disc vs. Stapel
- Träger- und passende Schichten
- Elektrodenmuster und Massenbelastung
- Vorspannungs- und Gehäusebeschränkungen
Aber die Designrealität ist konsistent.
- Sehr klein : Der Dickenmodus dominiert. Radiale Moden existieren, sind aber weit entfernt oder schwach.
- Intermediate : Radial- und Dickenmodus-Ansatz. Das Kopplungsrisiko steigt schnell.
- Large : Radiale Moden werden dicht. Innerhalb Ihres Betriebsbereichs kann es zu mehreren unerwünschten Modi kommen.
Eine nützliche technische Haltung besteht darin, mittlere Seitenverhältnisse als zu behandeln Risikozone.
Wenn Ihr Design dort steht, sollten Sie von einer Kopplung ausgehen, bis Sie das Gegenteil beweisen.
3.2 Die vermiedene Kreuzung. Warum Modi nicht einfach „durchgehen“
In einer idealen mathematischen Welt kreuzen sich zwei entkoppelte Resonanzkurven.
In Wirklichkeit Piezostrukturen, wenn zwei Modi interagieren, zeigen sie oft ein hat die Überquerung vermieden:
- die Resonanzspitzen stoßen sich gegenseitig ab,
- die Modusformen werden gemischt,
- und beide Resonanzen werden für Ihre beabsichtigte Funktion teilweise „falsch“.
Aus diesem Grund ist die Kopplung kein untergeordnetes spektrales Detail.
Es verändert die Betriebsphysik.
4. Welche Auswirkungen hat die Kopplung auf die Leistung? Instabilität, Ineffizienz und Überraschungen
Kopplung ist ein Fehlermechanismusgenerator.
Nicht immer sofortiger schwerer Ausfall. Oft geht es um die Frage „Warum verhält sich dieses Design zwischen den Proben unterschiedlich?“.
4.1 Elektrische Signaturen
Bei Impedanz- oder Admittanzmessungen kann sich die Kopplung wie folgt zeigen:
- geteilte Resonanzspitzen
- unerwartete Anti-Resonanz-Standorte
- mehrere lokale Minima
- temperaturabhängige Drift über den Erwartungen
- Eine starke Änderung, wenn Sie das Montagedrehmoment oder die Klebstoffstärke ändern
Wenn Ihr Prototyp nur „funktioniert“, wenn er auf eine bestimmte Art und Weise festgeklemmt wird, ist die Kopplung ein Verdacht.
4.2 Akustische Feldsignaturen
For Ultraschallsensoren und Wandler, die in verwendet werden underwater, cleaning, weldingund akustische Anwendungen, Kopplung kann Folgendes erzeugen:
- Verzerrung des Strahlmusters
- unerwartete Nebenkeulen
- instabile Amplituden-Frequenz-Abstimmung
- höhere Nahfeldstörungen
- Winkelabhängige Empfindlichkeit, die nicht vorhergesagt wurde
Dies ist besonders gefährlich in Systemen, die einen sauberen Kolbenkühler voraussetzen.
4.3 Mechanische Folgen
Die teuerste Konsequenz ist kein hässlicher Frequenzgang.
Es ist Stress.
Gekoppelte Moden erzeugen häufig lokalisierte Biege- und Zugbereiche, insbesondere in der Nähe von:
- Kanten von discs und rings
- Elektrodengrenzen
- Schnittstellen mit Klebstoffen oder Metallkappen
- geometrische Unstetigkeiten und Bearbeitungsspuren
Piezokeramiken sind stark unter Druck und spröde unter Spannung.
Wenn die Kopplung eine Zugspannung dort einführt, wo Sie hauptsächlich Druckwechsel erwarten, steigt das Bruchrisiko.
5. Bruchrisiko. Wie „der falsche Modus“ eine Keramik kaputt macht
Keramik versagt, wenn der Spannungszustand und die Defektpopulation übereinstimmen.
Modenkopplung erhöht das Risiko durch Folgendes:
- Gemischte Spannungszustände: Der Dickenmodus plus der Radialmodus können eine Biegung erzeugen.
- Edge-Verstärkung: Radiale Moden konzentrieren die Spannung oft in der Nähe des Umfangs.
- Schnittstellenstress: Bindungsschichten siehe Scher- und Schälkomponenten.
- Wärmeempfindlichkeit: Eine kleine Temperaturverschiebung kann die Resonanzausrichtung verschieben und die Spannungsverteilung verändern.
Eine häufige Überraschung ist ein Design, das bei niedrigem Antrieb übersteht, bei hohem Antrieb jedoch bricht, obwohl der durchschnittliche Hubraum angemessen erscheint.
Das ist oft ein Zeichen dafür, dass lokaler Stress durch einen unbeabsichtigten Modus verursacht wird.
6. Warum die Modenkopplung im frühen Design übersehen wird
Wenn die Moduskopplung so häufig vorkommt, warum übersehen Teams sie dann?
Weil frühe Design-Workflows Einfachheit belohnen.
6.1 Frühe Selektionsverzerrung. „Wählen Sie die Häufigkeit und dann die Dicke“
Ein häufiger Arbeitsablauf ist:
- Wählen Sie die Zielfrequenz
- Wählen Sie die Dicke aus der Formel für den Dickenmodus
- Wählen Sie den Durchmesser für die Belastbarkeit oder Montagebeschränkungen
Das scheint logisch, aber es behandelt den Durchmesser als mechanisch passiv.
Ist es nicht.
Diameter erzeugt seine eigene Resonanzphysik.
6.2 Übermäßiges Vertrauen in 1D-Modelle
Viele Schnellrechner gehen von eindimensionalen Dickenschwingungen aus.
Diese sind nützlich, aber nur, wenn die Geometrie 1D-Verhalten unterstützt.
Sobald wächst, die 1D-Annahme wird zu einer optimistischen Fiktion.
6.3 Prototypenvalidierung, die das Problem verbirgt
Modenkopplung kann maskiert werden durch:
- schwere Unterlage, die radiale Moden dämpft
- dicke Klebeschichten
- Vorspannung, die Randbedingungen verschiebt
- Prüfvorrichtungen, die das Teil versehentlich einschränken
Dann tritt das Problem erneut auf, wenn Sie die Baugruppe ändern.
Wenn sich das Teil nur in der Laborvorrichtung verhält, ist es nicht robust.
7. Eine fehlerorientierte Design-Checkliste. Wie man die Kopplung als ein Risiko behandelt, das es zu beseitigen gilt
Hier geht es nicht um eine perfekte Vorhersage. Es geht darum, nicht überrascht zu werden.
7.1 Beginnen Sie mit einer Kopplungsrisikohypothese
Wenn Ihr scheibenartiges Element hat einen mäßigen oder hohen Wert , gehen Sie von einem Kopplungsrisiko aus.
Schreiben Sie es als Designrisiko ein.
Das verändert das Verhalten.
Es zwingt das Team, es frühzeitig zu validieren.
7.2 Impedanz plus Modenformvalidierung verwenden
Impedanz allein kann irreführend sein.
Zwei Spitzen sagen nicht, welcher Modus welcher ist.
Koppeln Sie es mit mindestens einem von:
- Laservibrometrie
- Scanning-Interferometrie
- Finite-Elemente-Modalanalyse
- experimentelle Holographie
Sie müssen die Oberflächenbewegung sehen.
Ein „sauberer“ Dickenmodus sollte eine nahezu gleichmäßige Phase über die aktive Oberfläche zeigen, kein Flickenteppich.
7.3 Stress ist das eigentliche Maß bei hoher Leistung
Wenn Ihre Anwendung leistungsstark ist ultrasound, Verschiebung reicht nicht aus.
Verfolgen Sie Stress-Hotspots.
Wenn ein gekoppelter Modus Zugspannungen in der Nähe von Kanten oder Grenzflächen erzeugt, wird Ihre Lebensdauer durch diese Hotspots bestimmt.
7.4 Geometrieauswahl, die die Kopplungswahrscheinlichkeit verringert
Ohne daraus ein zu machen Geometriekatalog, die allgemeine Richtung ist:
- Vermeiden Sie Seitenverhältnisse, bei denen starke radiale Moden in der Nähe Ihrer Betriebsdickenresonanz liegen
- reduzieren Sie scharfe Diskontinuitäten, die die lokale Belastung verstärken
- Randbedingungen gezielt verwalten (Klebung, Vorspannung, Unterstützung)
- Behalten Sie die Elektroden- und mechanische Symmetrie bei, wenn Sie ein sauberes achsensymmetrisches Verhalten benötigen
Es geht nicht darum, „D/T immer klein zu machen“. Der Punkt ist: „Behandeln Sie D/T nicht als kosmetischen Parameter“.
8. Was tun, wenn Sie die Risikozone nicht meiden können?
Manchmal zwingen Sie Einschränkungen zu einer kopplungsanfälligen Geometrie.
Dann verschiebt sich Ihr Ziel von Vermeidung zu Kontrolle.
Ansätze umfassen:
- Dämpfungsstrategien (Backing, verlustbehaftete Schichten)
- Randbedingungs-Engineering (Vorspannung, nachgiebige Halterungen)
- Frequenzplanung (außerhalb der Mischregion agieren)
- Geometriesegmentierung (Arrays, rings, Partitionierung)
Aber seien Sie ehrlich.
Wenn sich Ihr Betriebsband dort befindet, wo die Modi gemischt sind, wird die Abstimmung fragil.
Das ist kein Herstellungsproblem. Es ist Physik.

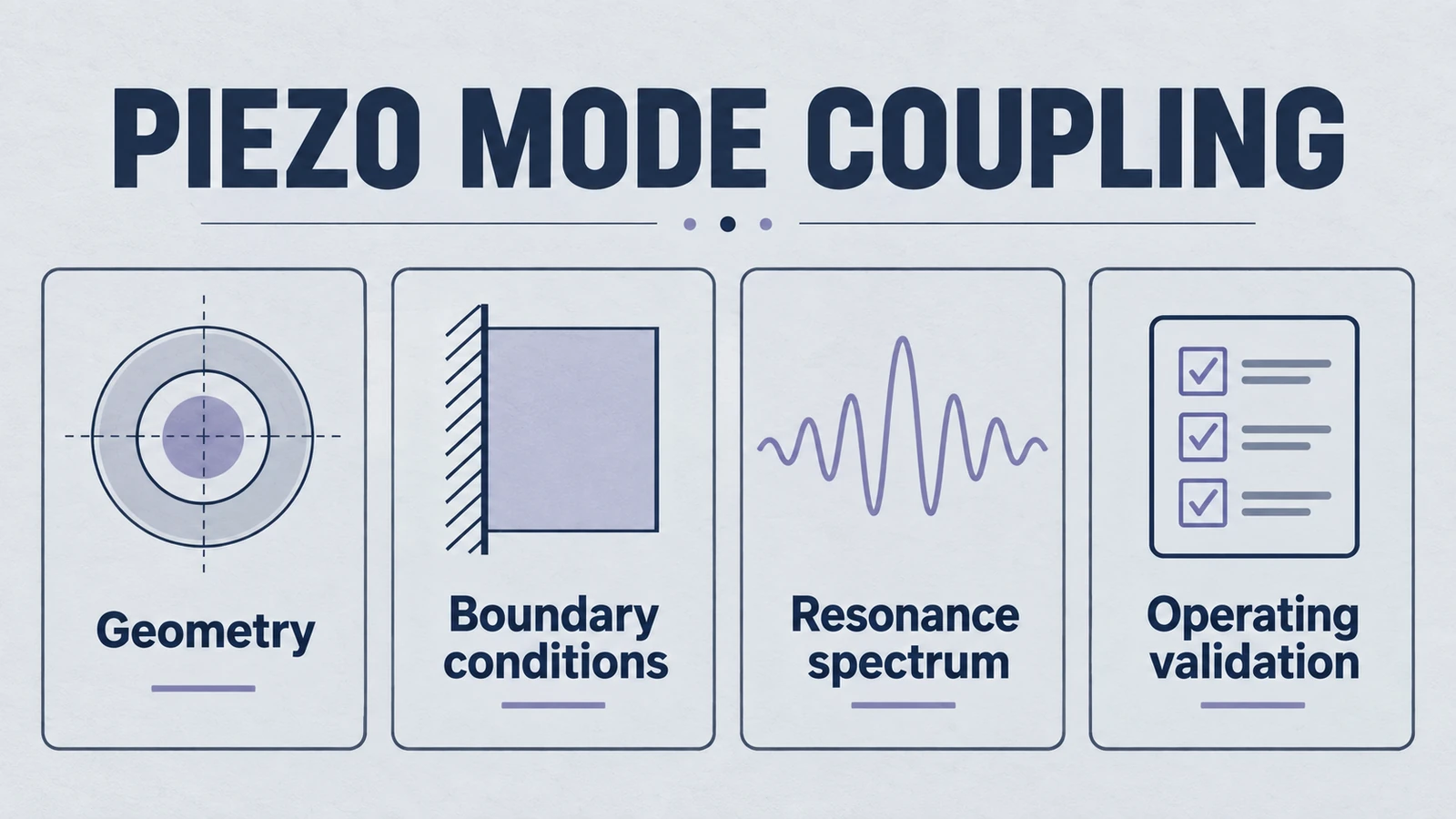

9. Zusammenfassung. Bei der Geometrie handelt es sich nicht um eine Verpackung, sondern um eine Entscheidung über das Resonatordesign
Modenkopplung entsteht, wenn Ihre Geometrie den Wettbewerb zweier Schwingungsfamilien zulässt.
Dickenmodus und Radialmodus sind natürliche Rivalen in Piezokeramik.
Seitenverhältnis () ist der einfachste Frühwarnindikator, aber Grenzen und Zusammensetzung entscheiden über das genaue Ergebnis.
Wenn eine Kopplung auftritt, kann dies Folgendes verursachen:
- instabiles Resonanzverhalten
- verzerrte akustische Felder
- Effizienzverluste
- und vor allem Stresszustände, die das Frakturrisiko erhöhen
Wenn Sie robuste Designs wünschen, betrachten Sie die Geometrie als erstklassige Risikovariable.
Warten Sie nicht bis zu den späten Prototypen, um herauszufinden, dass Ihre „einfache Scheibe“ tatsächlich aus zwei Oszillatoren besteht, die in einem spröden Material streiten.
Wenn Sie eine neue Piezogeometrie für einen Wandler evaluieren, dokumentieren Sie den beabsichtigten Modus, die nächstgelegenen konkurrierenden Modi und die Spannungs-Hotspots. Diese eine Seite verhindert oft die teuerste Überraschung: ein Design, das nur dann funktioniert, wenn alles perfekt ist.
