초음파 센서 정확도 프로토콜: 온도 보상, 교정 및 승인 테스트
Introduction
초음파 센서는 비침습적 측정과 광범위한 적용 가능성으로 인해 이제 고급 자동차 운전자 지원 시스템, 로봇 공학, 정밀 제조, 생체 의학 모니터링 및 프로세스 자동화와 같은 영역 전반에 걸쳐 널리 사용됩니다. 그러나 그들이 제공하는 데이터의 인식론적 신뢰성은 측정 정확도가 여러 환경 변수에 의해 결정되기 때문에 절대적인 경우가 거의 없습니다. 이들 중에서 주변 온도가 가장 영향력이 크며 기체 매체를 통한 음파의 전파 속도에 상당한 교란을 생성합니다. 의 엄격한 요구를 지지하기 위해 초음파 센서 정확도, 특히 안전이 중요하거나 연구 집약적인 상황에서 실무자는 온도 보상과 엄격한 교정 프로토콜을 모두 포괄하는 포괄적인 전략을 수용해야 합니다.
다음 논문은 열음향 의존성에 대한 자세한 분석을 제공하고 다양한 보상 아키텍처와 상황을 설명합니다. 초음파 센서 교정 중앙 도량형 보호 장치로 사용됩니다. 기술적인 메커니즘을 제시하는 것 외에도, 이 논의에서는 측정 신뢰성의 철학적 토대를 다루며, 정확도가 센서 중재 시스템의 운영 신뢰를 위한 전제 조건으로 어떻게 기능하는지 검토합니다.
소리 전파의 열음향 의존성
초음파 감지의 핵심은 고주파 음향 펄스에 대한 비행 시간(ToF) 측정입니다. 개념적으로 계산은 다음과 같이 표현됩니다.
그러나 이 믿을 수 없을 정도로 단순한 표현은 심오한 복잡성을 담고 있습니다. 즉, 공기 중 소리의 속도는 고정된 상수가 아니라 오히려 공기 분자의 운동적 거동에 따라 달라지는 열역학적 변수입니다. 분자 운동 이론의 관점에서 볼 때 평균 자유 경로와 평균 분자 에너지는 모두 주변 온도에 크게 영향을 받습니다.
경험적 근사치는 민감도를 나타냅니다.
- 0°C → ~331 m/초
- 20°C → ~343 m/초
- 40°C → ~355 m/초
°C당 결과적인 0.6 m/s 변화는 고해상도 측정에 상당한 부담을 줍니다. 생체의학 영상이나 마이크로 로봇공학에서 흔히 볼 수 있듯이 1센티미터 미만 또는 밀리미터 미만의 정밀도가 요구되는 경우 사소한 온도 변화의 영향도 증폭됩니다.
예시적인 오류 전파
20°C의 참조 표준으로 설계된 센서를 고려하고 이후에 열 보정 없이 30°C에서 배포했습니다. 음속(~6 m/s)의 증가로 인해 미터당 약 1.7% 정도 거리가 누적되어 과소평가됩니다. 수술 내비게이션, 항공우주 계측 또는 처리량이 많은 산업 검사와 같은 응용 분야에서 이러한 오차 한계는 안전성 저하부터 시스템적 비효율성까지 해로운 결과를 촉발할 수 있습니다. 이 사례는 보상 메커니즘에 대한 피할 수 없는 필요성을 예시합니다.
생산 시스템의 온도 보상 방법
기술 커뮤니티에서는 임베디드 하드웨어부터 정교한 소프트웨어 알고리즘에 이르기까지 열로 인한 왜곡을 완화하기 위한 다양한 전략을 고안했습니다.
1. 내장된 온도 측정 감지
차세대 초음파 모듈에는 서미스터, 저항 온도 감지기(RTD) 또는 반도체 기반 온도 센서가 내장되는 경우가 많습니다. 이러한 통합을 통해 열 데이터를 동시에 수집할 수 있어 장치 펌웨어 내에서 음속 매개변수를 실시간으로 조정할 수 있습니다. KQ-230KH와 같은 고주파 초음파 변환기 정밀한 음향 측정을 위해 고급 온도 보상 기능을 통합했습니다.
2. 알고리즘 보상 프레임워크
센서 펌웨어 또는 외부 처리 장치에 내장된 수학적 모델은 경험적 관계를 기반으로 수정 계수를 적용합니다. 가장 표준적인 근사치는 다음과 같습니다.
where c 소리의 속도를 나타냅니다. 고급 구현에서는 습도 및 기압 데이터를 통합하여 이 기준을 더욱 구체화하여 교정의 견고성을 확장합니다. KQ-112KH과 같은 중거리 변환기 환경 보상을 위해 정교한 알고리즘을 활용합니다.
3. 상황별 환경 보정
반도체 공장, 정밀 실험실 또는 제약 클린룸과 같이 기후가 규제되는 환경에서는 안정적인 기준선에 대해 교정하여 온도 보상을 단순화할 수 있습니다. 이러한 도메인별 최적화는 상황에 맞는 충실도를 보장하면서 계산 부하를 줄여줍니다. 산업용 세척 변환기 일관적인 성능을 위해 통제된 환경 교정의 이점을 누리십시오.
4. 중복성 및 교차 검증
자율주행차, 항공우주 항법, 핵 모니터링 등 신뢰성이 높은 인프라의 경우 중복성은 핵심 보호 장치입니다. 관찰 영역이 겹치는 센서 배열을 배포하면 교차 검증이 가능합니다. 다양한 판독값을 알고리즘을 통해 조정하여 수정되지 않은 오류 전파 가능성을 최소화할 수 있습니다. 특수 감지 센서 종종 중복 측정 전략을 사용합니다.
5. 하이브리드 접근 방식
하드웨어와 소프트웨어 패러다임의 통합이 증가하는 추세입니다. 내장된 온도 측정은 원시 보상을 제공하고 적응형 기계 학습 알고리즘은 경험적 사용 데이터를 기반으로 시간이 지남에 따라 수정 모델을 개선합니다. 이러한 하이브리드 시스템은 사이버-물리 지능을 향한 현재의 궤적을 요약합니다.

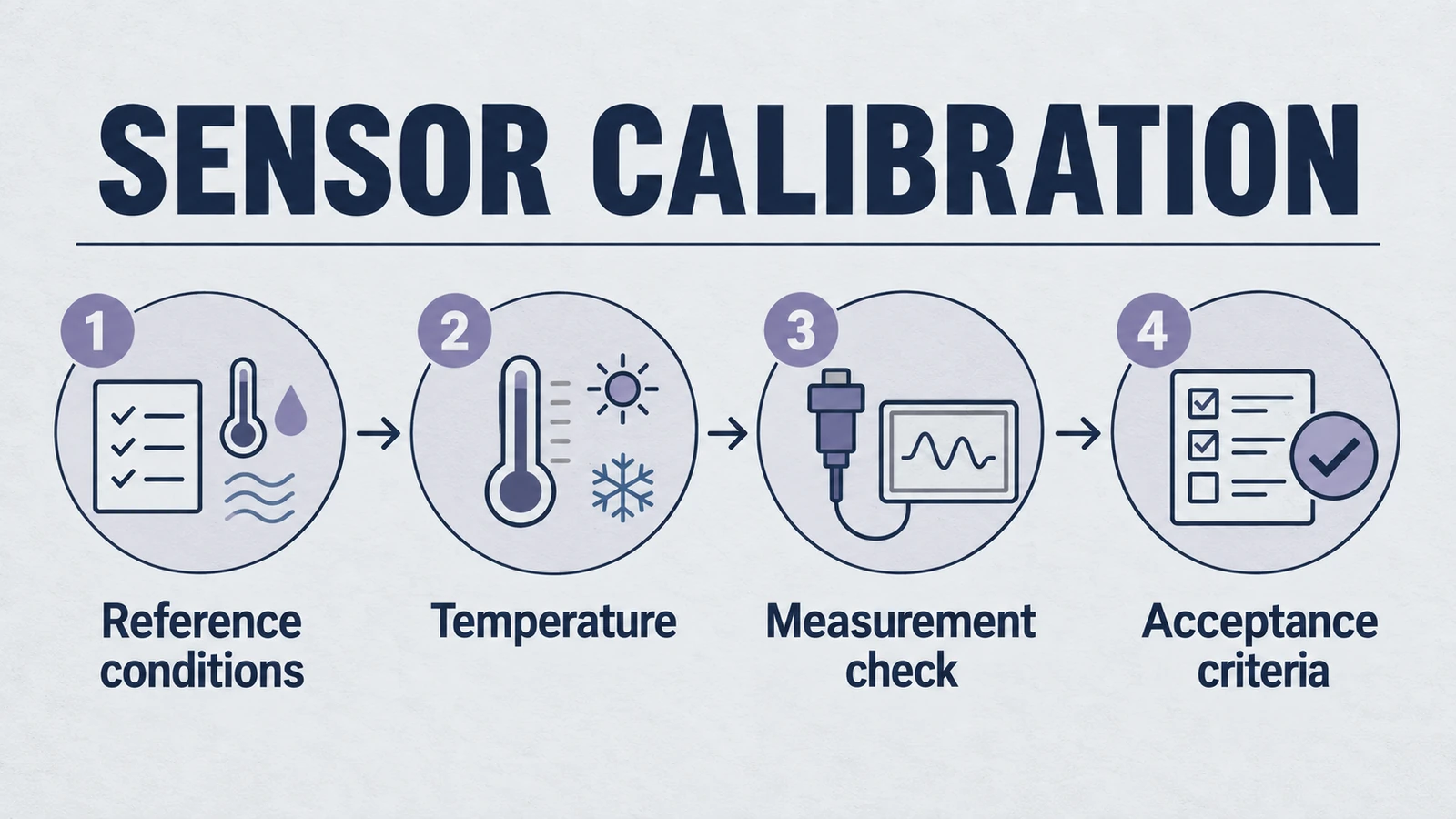

도량형 필수 요소로서의 교정
온도 보상은 동적 변동을 다루지만 교정은 인식론적 기준점 역할을 하여 확장된 시간적 범위에 걸쳐 측정값의 신뢰성을 보장합니다. 교정은 외부 환경 변수뿐만 아니라 본질적인 시스템 드리프트도 보상합니다. 여기에는 압전 변환기 내의 재료 피로, 분극 저하 및 장착 응력이 포함됩니다.
1. 공장 교정 프로토콜
센서는 일반적으로 실험실에서 제어하는 환경에서 초기 교정을 거칩니다. 이 프로세스는 ISO/IEC 17025와 같은 국제 표준에 부합하는 적합성 기준을 설정합니다. 그러나 공장 교정은 이후의 누적 마모 또는 예상치 못한 환경 이질성을 고려하지 않기 때문에 본질적으로 잠정적입니다.
2. 현장 현장 교정
센서가 실제로 작동하는 환경 안에서 주기적으로 재교정하는 것이 필수입니다. 이 절차에는 기준값 비교, 반복적인 매개변수 조정, 환경 변화 범위에서의 검증이 포함됩니다. 석유화학 공정이나 항공 분야처럼 규제가 엄격한 산업에서는 현장 교정이 규정 준수 항목으로 명문화되는 경우가 많습니다. 유량 측정 변환기 정확한 판독을 위해서는 정기적인 현장 교정이 필요합니다.
3. 자동화된 자가 교정 시스템
새로운 패러다임은 점점 더 자율성을 강조합니다. 자체 교정 센서에는 측정 드리프트를 주기적으로 평가하고 사람의 개입 없이 교정 조정을 실행하는 내부 피드백 루프가 통합되어 있습니다. 이러한 폐쇄 루프 시스템은 분산 IoT 생태계에서 지속 가능한 정확성을 향한 상당한 발전을 나타냅니다.
4. 비교 다중 센서 교정
대안적인 접근 방식은 센서 간 합의를 활용합니다. 배포 내의 센서 네트워크는 반복적으로 서로에 대해 스스로 교정하여 이상값을 식별하고 공유 기준선에 수렴할 수 있습니다. 이 방법은 스마트 시티나 산업용 IoT 네트워크와 같은 대규모 배포에서 특히 강력합니다.
지속적인 정밀도를 위한 모범 사례
다양한 배포 전반에서 운영 무결성을 유지하려면 실무자는 다음 관행을 제도화해야 합니다.
- 다층적인 보상 메커니즘 배포, 하드웨어 온도 측정, 알고리즘 모델 및 상황별 보정을 동시에 통합합니다.
- 연구소 재보정 주기 환경 변동성, 장치 사용 강도 및 규정 준수 표준을 기반으로 합니다.
- 기준 데이터의 보관 기록 유지, 장기적인 드리프트를 경험적으로 추적하고 수정할 수 있도록 보장합니다.
- 외인성 섭동으로부터 장치 보호 먼지 미립자, 화학 증기, 기계적 충격, 습기 침투 등이 있습니다.
- 검증 프로토콜 통합 외부 도량형 기준과의 일상적인 비교가 포함됩니다.
- 예측 유지 관리 프레임워크 채택, 성능 분석은 기능 저하가 나타나기 전에 교정 필요성을 사전에 나타냅니다.
산업별 애플리케이션
다양한 산업 분야에는 맞춤형 접근 방식이 필요합니다. 초음파 센서 정확도 및 교정:
의료 및 건강관리
의료용 초음파 변환기 가장 높은 정밀도 표준을 요구합니다. 온도 보상은 밀리미터 미만의 정확도가 진단 작업흐름에 영향을 미치는 진단 이미징에서 매우 중요합니다. 의료기기 초음파기기 또한 일관된 장치 출력 결과를 보장하려면 정밀한 교정이 필요합니다.
산업 제조업
제조 환경에서는 초음파 용접 변환기 강력한 온도 보상으로 일관된 접합 품질을 유지할 수 있습니다. 산업용 세척 시스템 세척 효율성을 최적화하고 섬세한 구성 요소의 손상을 방지하려면 정확한 교정이 필요합니다.
유량 측정
액체 유량 변환기 유체와 주변 환경 모두의 온도 변화를 고려해야 합니다. 가스 유량 측정 시스템 가스의 압축성 특성으로 인해 온도 영향에 특히 민감합니다.
수중 및 해양 응용 분야
수중 초음파 센서 수심에 따른 압력 및 온도 변화로 인해 고유한 교정 문제에 직면합니다. 심해 변환기 깊이와 온도에 따른 음향 특성 변화를 설명하려면 특수한 보상 알고리즘이 필요합니다.
고급 교정 기술
Modern 초음파 센서 교정 기술은 정교한 방법론을 사용합니다.
다점 교정
단일 지점 교정 대신 다중 지점 접근 방식은 전체 작동 범위에 걸쳐 교정 곡선을 설정합니다. 이는 특히 중요합니다. 광역 음향 변환기 다양한 측정 거리에서 작동합니다.
동적 교정
정적 교정은 모든 작동상의 미묘한 차이를 포착하지 못할 수도 있습니다. 동적 보정에는 실시간 성능 지표와 환경 피드백을 기반으로 한 지속적인 조정이 포함됩니다. 이 접근 방식은 다음과 같은 경우에 필수적입니다. 정밀 미용기기 및 얼굴 치료 변환기.
통계적 공정 관리
통계적 공정 제어(SPC) 방법을 구현하면 교정 드리프트가 측정 정확도에 영향을 미치기 전에 이를 식별하는 데 도움이 됩니다. 이러한 사전 예방적 접근 방식은 다음을 사용하는 대량 제조 환경에서 특히 유용합니다. 산업용 용접 변환기.
센서 정확도의 미래 동향
미래의 초음파 센서 정확도 여러 보상 전략을 결합하는 지능형 적응형 시스템이 있습니다.
- AI 기반 교정: 운영 데이터를 기반으로 교정 매개변수를 지속적으로 최적화하는 기계 학습 알고리즘
- 엣지 컴퓨팅 통합: 즉각적인 보상 조정이 가능한 실시간 처리 기능
- 무선 교정 네트워크: 교정 데이터를 공유하고 전체적으로 정확도를 향상시키는 분산 센서 네트워크
- 예측 유지 관리: 정확도 저하가 발생하기 전에 교정 요구를 예상하는 시스템
Conclusion
유지 관리 초음파 센서 정확도 기술적, 인식론적 도전을 모두 구성합니다. 보상 전략은 주변 조건의 변화에 대응하는 반면, 교정은 시스템 드리프트의 불가피성에 대비하여 측정의 신뢰성을 강화합니다. 이러한 이중 전략을 결합하면 신뢰할 수 있는 고정밀 측정 인프라를 구축할 수 있는 발판을 제공합니다.
산업이 초자동화, 사이버 물리 시스템, 데이터 중심 거버넌스로 전환함에 따라 초음파 감지의 정확성이 기본 역할을 맡습니다. 보상이나 교정을 무시하는 것은 단순한 기술적 실수가 아니라 운영 신뢰성을 위태롭게 하는 구조적 취약성입니다. 반대로, 강력한 보상 및 교정 인프라에 투자하는 것은 과학적 엄격함, 체계적 안전성 및 인식론적 신뢰성에 대한 약속을 확인하는 것입니다.
결론적으로, 보상과 교정 사이의 변증법은 보조적인 것으로 해석되어서는 안 되며 오히려 신뢰할 수 있는 초음파 감지 가능성의 구성 요소로 해석되어야 합니다. 엔지니어, 계측 전문가, 규제 기관, 산업 리더 등 다양한 분야의 이해관계자들에게 있어 필수 사항은 분명합니다. 정밀 감지의 미래는 고의적인 보상과 엄격한 교정을 통한 끊임없는 정확성 추구에 달려 있습니다.
정밀 초음파 감지를 구현할 준비가 되셨나요? Yujie Technology는 고급 초음파 센서 솔루션을 전문으로 합니다. 포괄적인 온도 보상 및 교정 서비스를 제공합니다. 기술팀에 문의하세요 특정 정확도 요구 사항에 대해 논의하고 당사의 전체 범위를 탐색합니다. 고정밀 초음파 변환기 까다로운 애플리케이션을 위해 설계되었습니다.
승인 테스트 노트
생산 프로그램의 경우 팀에는 일반적으로 온도 보상을 모델 심사, 검증 계획 및 공급업체 변경 제어에 연결하는 승인 테스트 계층이 필요합니다.
애플리케이션-모델 매핑
RFQ 체크리스트
- 목표 범위 및 허용되는 사각지대 제한.
- 환경 세부정보: 먼지, 거품, 증기, 세척 또는 화학 물질.
- 출력 인터페이스: PNP/NPN, 릴레이, 아날로그 또는 RS485 요구 사항.
- 연속 또는 간헐적 작동을 위한 전력 및 듀티 프로필입니다.
- 연간 수량, 샘플 시기 및 배송 예상.
모델 심사를 시작하세요 초음파 센서 허브, 공급업체 역량을 검토합니다. 초음파 변환기 공급업체 기술 허브, 다음을 통해 요구사항을 보내주세요. 엔지니어링 RFQ 연락처.
