Technischer Leitfaden für industrielle Präzision: Der Ultraschall-Abstandssensor Yujie Piezo MU30

Kapitel 1: Die strategische Notwendigkeit der berührungslosen Sensorik in der Industrie 4.0

In der modernen Industrielandschaft hat die Konvergenz von physischer Fertigung und digitaler Intelligenz – oft als Industrie 4.0 bezeichnet – die Anforderungen an die Sensortechnologie grundlegend verändert. Sensoren sind nicht mehr nur passive Geräte, die einfache Relais auslösen; Sie sind die Sinnesorgane der autonomen Fabrik und liefern die entscheidenden Datenströme, die vorausschauende Wartung, Prozessoptimierung und logistische Effizienz vorantreiben. Zu den unzähligen Erfassungsmodalitäten, die dem Automatisierungsingenieur zur Verfügung stehen, gehören: Ultraschalltechnologie hat sich als Eckpfeilerlösung herausgestellt und bietet eine einzigartige Balance aus Vielseitigkeit, Robustheit und Kosteneffizienz. Insbesondere der zylindrische M30-Formfaktor, dargestellt durch Yujie Piezo MU30 Ultraschall-Abstandssensorist zum Arbeitstier der Branche für zuverlässige berührungslose Messungen geworden.

Der Wandel zur berührungslosen Sensorik ist nicht nur ein Trend, sondern eine strategische Notwendigkeit. Herkömmliche kontaktbasierte Methoden – wie Schwimmerschalter in Tanks oder mechanische Endschalter an Förderbändern – sind von Natur aus anfällig für Verschleiß, mechanische Ermüdung und Verschmutzung. Im Gegensatz dazu Ultraschallsensoren nutzen Sie Schallwellen, um die Umgebung abzufragen und so den physischen Kontakt mit dem Zielmedium zu vermeiden. Diese Fähigkeit ist von größter Bedeutung beim Umgang mit korrosiven Chemikalien, viskosen Flüssigkeiten oder hygienischen Lebensmitteln, bei denen eine Kontamination ein kritisches Risiko darstellt.

Yujie Piezo Technologywurde 1996 gegründet und unterstützt die industrielle akustische Sensorik durch vertikale Integration. Im Gegensatz zu vielen Sensorlieferanten, die in erster Linie als Monteure von Komponenten Dritter fungieren, kontrolliert Yujie wichtige Teile der Fertigungswertschöpfungskette – von der Formulierung der Piezoelektrisches Keramikpulver zur Kalibrierung von Sensormodulen. Der MU30-Sensor spiegelt diese Material- und Prozesserfahrung wider. Er wurde für anspruchsvolle Industrieanwendungen entwickelt und bietet gleichzeitig die individuelle Flexibilität, die moderne Integratoren benötigen.

Dieser Leitfaden dient sowohl als technisches Handbuch als auch als strategische Referenz für Ingenieure, Beschaffungsbeauftragte und Systemintegratoren. Es erforscht die Physik hinter dem MU30, vergleicht es mit optischen und Radartechnologien und beschreibt Anwendungen in verschiedenen Sektoren, von der Abwasserbehandlung bis zur Fabrikautomatisierung.

---

Kapitel 2: Yujie Piezo-Technologie – ein Vermächtnis akustischer Exzellenz

Um die überlegene Leistung des MU30-Sensors zu verstehen, muss man zunächst das technische Erbe seines Herstellers schätzen. Yujie Technology Ltd. mit seiner Produktionsniederlassung Hongjie Technologies in Wuxi, Provinz Jiangsu, war ein Pionier auf dem Gebiet Piezoelektrische Keramik seit Mitte der 1990er Jahre.

2.1 Der Wert der vertikalen Integration

In der Sensorindustrie ist die Qualität des Wandlers – der Komponente, die tatsächlich Schall erzeugt und empfängt – der kritischste Faktor für die Leistung. Viele „Hersteller“ im Automatisierungsbereich sind eigentlich Integratoren; Sie kaufen standardmäßige piezoelektrische Scheiben von externen Anbietern und unterbringen sie in Kunststoffgehäusen. Dieser Ansatz führt häufig zu „Chargenabweichungen“, bei denen geringfügige Unterschiede in der Keramikrezeptur des Herstellers zu Inkonsistenzen im Sensorbereich, der Empfindlichkeit und der Temperaturstabilität führen.

Yujie Piezo funktioniert anders. Das Unternehmen verfügt über eine eigene Kapazität zur Herstellung piezoelektrischer Keramikkomponenten, einschließlich der Spezialkomponenten PZT (Bleizirkonattitanat) Materialien, die im MU30 verwendet werden. Diese vertikale Integration bietet mehrere strategische Vorteile:

1. Materialoptimierung: Die Materialwissenschaftler von Yujie können die Korngröße, Porosität und chemische Zusammensetzung der Keramik anpassen, um spezifische elektromechanische Kopplungskoeffizienten zu maximieren. Für den MU30 bedeutet dies, dass die Keramik speziell für eine Hochleistungsübertragung (um Staub zu durchdringen) oder einen hochempfindlichen Empfang (um weiche Ziele wie Schaum zu erkennen) entwickelt werden kann.
2. Akustische Impedanzanpassung: Die Grenzfläche zwischen der harten Keramik und der weichen Luft ist ein kritischer Engpasspunkt für Schallenergie. Die Ingenieure von Yujie entwerfen maßgeschneiderte Anpassungsschichten, die diese Impedanzlücke perfekt für ihre spezifischen Keramikformulierungen schließen. Diese proprietäre Anpassungstechnologie minimiert Signalverluste und erweitert den effektiven Bereich des Sensors über das hinaus, was generische Komponenten erreichen können.
3. Rapid Prototyping und Anpassung: Da Yujie die Kerntechnologie kontrolliert, können sie ODM- (Original Design Manufacturer) und OEM-Dienste anbieten, die über kosmetische Änderungen hinausgehen. Wenn ein Kunde einen Sensor mit einer nicht standardmäßigen Frequenz benötigt, um Interferenzen mit einer bestimmten Maschine zu vermeiden, kann Yujie diese ändern Anleitung zur Piezokeramik-Geometrie mit genau dieser Frequenz zu schwingen – eine Leistung, die für Monteure unmöglich ist.

2.2 Globale Herstellungsstandards

Yujie betreibt eine 3.000 Quadratmeter große Anlage mit modernster Produktionsausrüstung und befolgt dokumentierte ISO 9001-Qualitätsmanagementpraktiken. Prozesskontrollen und Inspektionspläne unterstützen Tests wie Temperaturwechsel-, Feuchtigkeitsexpositions- und Vibrationstests, sofern dies für das Projekt erforderlich ist. Mit einer Produktionskapazität von über 50.000 Ultraschallsensoren pro Monat kombiniert Yujie die Agilität eines spezialisierten Ingenieurbüros mit der Größe eines Massenherstellers und bedient Kunden in über 50 Ländern.

---

Kapitel 3: Die Physik der Präzision – Wie das MU30 funktioniert

Der MU30 Ultraschall-Abstandssensor arbeitet nach Prinzipien der Akustik, die zwar auf grundlegender Physik basieren, für eine effektive Umsetzung in industriellen Umgebungen jedoch eine ausgefeilte Technik erfordern.

3.1 Der piezoelektrische Effekt

Das Herzstück des MU30 ist ein piezoelektrischer Wandler. Der Begriff „Piezo“ leitet sich vom griechischen Wort für „drücken“ ab. In diesen Materialien erzeugt mechanischer Druck eine elektrische Ladung (direkter piezoelektrischer Effekt) und umgekehrt verursacht eine angelegte elektrische Spannung eine mechanische Verformung (umgekehrter piezoelektrischer Effekt).

Wenn der MU30 eine Messung initiiert, sendet der interne Mikrocontroller eine Reihe hochfrequenter elektrischer Impulse (typischerweise zentriert um 40kHz bis 200kHz, je nach Reichweitenmodell) an den PZT Keramikscheibe. Die Keramik dehnt sich bei dieser Frequenz aus und zieht sich zusammen und wirkt wie ein Kolben, der die Luftmoleküle vor ihr komprimiert und verdünnt. Dadurch wird eine longitudinale Schallwelle erzeugt, die sich in einem konischen Strahlmuster nach außen ausbreitet.

3.2 Flugzeitmessung (ToF).

Die zentrale Sensorlogik des MU30 ist die Time-of-Flight (ToF)-Berechnung. Sobald der Impuls ausgesendet wird, schaltet der Sensor in den „Listen“-Modus. Die Schallwelle breitet sich durch die Luft aus, trifft auf das Zielobjekt (Flüssigkeitsoberfläche, Kasten, Maschinenteil) und wird als Echo zurückgeworfen. Wenn das Echo auf die Oberfläche des Wandlers trifft, versetzt es die Keramik in Schwingungen und erzeugt eine kleine Spannungsspitze.

Die Entfernung D wird nach folgender Formel berechnet:

Wo:

• Δt ist die Zeit, die zwischen Übertragung und Empfang vergeht.
• c ist die Schallgeschwindigkeit im Medium (Luft).
• Die Division durch 2 berücksichtigt die Hin- und Rückbewegung des Impulses.

3.3 Die entscheidende Rolle der Temperaturkompensation

Die Schallgeschwindigkeit in der Luft ist keine Konstante; es ist stark temperaturabhängig. Bei 0 °C breitet sich Schall mit etwa 331.3 m/s aus. Bei 40 °C beträgt die Geschwindigkeit bis zu 354.7 m/s. Ohne Kompensation würde eine Temperaturverschiebung von nur 10 °C zu einem Messfehler von fast 2 % führen, was für eine präzise Tankmessung nicht akzeptabel ist.

Der Yujie MU30 integriert einen hochpräzisen Thermistor (Temperatursensor), der in das Sensorgehäuse nahe der Wandlerfläche eingebettet ist. Dieser Sensor überwacht kontinuierlich die Umgebungslufttemperatur und leitet diese Daten an den Mikroprozessor weiter. Die Firmware des Sensors passt den Wert von dynamisch an c in der ToF-Gleichung, um sicherzustellen, dass die Entfernungsmessung auch dann genau bleibt, wenn es tagsüber wärmer wird oder die Anlage nachts abkühlt. Diese Funktion, bekannt als Automatische Temperaturkompensation (ATC)ist ein entscheidendes Merkmal von Sensoren in Industriequalität im Vergleich zu Modulen für Hobbyanwender.

3.4 Strahlmuster und die Physik der Erkennung

Im Gegensatz zu einem Laser, der einen gebündelten Lichtpunkt aussendet, sendet ein Ultraschallsensor einen Schallkegel aus. Der MU30 weist typischerweise einen Abstrahlwinkel von etwa 8° bis 12° auf.

• Der Vorteil des Kegels: Dieser Streustrahl ermöglicht es dem MU30, Objekte zu erkennen, die nicht perfekt auf den Sensor ausgerichtet sind. Es kann die Oberfläche einer Flüssigkeit erkennen, die sich kräuselt, oder ein Drahtgeflecht, das Lücken aufweist. Es integriert effektiv die Reflexion über einen kleinen Bereich und sorgt so für einen stabilen Messwert, auch wenn ein Laser durch eine Lücke dringen oder von einer Facette abgelenkt werden könnte.
• Die blinde Zone: Jeder piezoelektrische Sensor hat einen minimalen Erfassungsabstand, der als „Totzone“ oder „Blindzone“ bekannt ist (z. B. 200mm für MU30). Hierbei handelt es sich um eine physikalische Einschränkung, die durch das „Klingeln“ der Keramik verursacht wird. Nachdem der Sendeimpuls unterbrochen wurde, schwingt die Keramik aufgrund ihrer Trägheit noch einige Millisekunden weiter. Während dieser Zeit kann kein eingehendes Echo erkannt werden. Die Ingenieure von Yujie verwenden fortschrittliche dämpfende Trägermaterialien, um diese überschüssige Energie schnell zu absorbieren, wodurch die Blindzone auf das absolut physikalisch zulässige Minimum reduziert wird und der Sensor so näher an der Anwendung montiert werden kann.

---

Kapitel 4: Architektur des MU30 – Gebaut für die industrielle Umgebung

Die Bezeichnung „M30“ bezieht sich auf den Gehäusestandard des Sensors – ein Gewindezylinder mit einem 30mm-Durchmesser. Diese Standardisierung ist von entscheidender Bedeutung, um sicherzustellen, dass der MU30 problemlos in bestehende Montagehalterungen in allen weltweiten Einrichtungen nachgerüstet werden kann. Die innere Architektur offenbart jedoch die besondere Qualität des Yujie-Designs.

4.1 Gehäusematerialien und Haltbarkeit

Der MU30 ist in robusten Gehäusematerialien erhältlich, die physischen Stößen und Umweltkorrosion standhalten.

• Vernickeltes Messing: Das Standardgehäuse für die allgemeine Automatisierung. Es bietet eine hervorragende mechanische Festigkeit und Oxidationsbeständigkeit.
• Edelstahl (AISI 316L): Für Lebensmittel- und Getränke- oder Pharmaanwendungen bietet Yujie Edelstahlgehäuse die ätzenden Abwaschungen standhalten und Hygienestandards erfüllen.
• PVDF/PTFE Gesicht: Bei Anwendungen mit korrosiven Chemikalien (wie Schwefelsäuredämpfen) kann die Wandleroberfläche – der Teil, der dem Prozess ausgesetzt ist – mit einer Schicht aus PVDF (Kynar) oder PTFE (Teflon) geschützt werden. Dadurch wird verhindert, dass die chemischen Dämpfe die Anpassungsschicht verspröden oder die Keramik korrodieren, was die Lebensdauer des Sensors in rauen chemischen Umgebungen erheblich verlängert.

4.2 Schutzart (IP).

Industrieanlagen sind selten sauber und trocken. Sie sind oft staubig, feucht oder werden mit Hochdruck gereinigt. Der MU30 ist darauf ausgelegt, diese Anforderungen zu erfüllen IP67 standards.

• IP6x (staubdicht): Die „6“ gibt an, dass der Sensor vollständig vakuumdicht gegen das Eindringen von Staub ist. Dies ist wichtig für Anwendungen in Getreidesilos, Zementwerken oder Sägewerken, wo sonst Feinstaub in das Gehäuse eindringen und die Elektronik kurzschließen könnte.
• IPx7 (Eintauchen in Wasser): Die „7“ gibt an, dass der Sensor 30 Minuten lang ohne Fehler in bis zu 1 Meter tiefes Wasser eingetaucht werden kann. Während der MU30 zum Messen konzipiert ist distance durch die Luft gewährleistet diese Einstufung, dass es unbeabsichtigter Überschwemmung eines Sumpfes, starkem Regen in Tanklagern im Freien oder direktem Sprühen während der Gerätereinigungszyklen standhält.

4.3 Ausgangslogik und Konnektivität

Zur nahtlosen Integration in das vielfältige Ökosystem von SPS (Programmable Logic Controllers) und DCS (Distributed Control Systems) bietet der MU30 eine vielseitige Auswahl an Ausgabeoptionen.

• Analoge Stromschleife (4-20 mA): Dies ist der Goldstandard für die industrielle Prozesskontrolle. Der Sensor variiert die Stromaufnahme zwischen 4mA (leerer Tank) und 20mA (voller Tank). Der Vorteil einer Stromschleife besteht in ihrer Immunität gegenüber Spannungsabfällen über lange Kabelstrecken und in ihrer hohen Widerstandsfähigkeit gegenüber elektrischem Rauschen (EMI), was sie ideal für große Anlagen macht, in denen der Sensor Hunderte Meter vom Kontrollraum entfernt ist.
• Analogspannung (0-10V): Wird häufig in HLK-Systemen und einfacheren Automatisierungssteuerungen verwendet.
• Diskrete Schaltung (PNP/NPN): Der Sensor fungiert als Endschalter. Der Benutzer „lernt“ dem Sensor einen bestimmten Abstand bei (z. B. „Auslösen, wenn Wasser 90 % erreicht“). Bei Erreichen des Füllstandes schaltet der Ausgang seinen Zustand. Dies wird häufig für die Pumpensteuerung (Logik für automatisches Befüllen/automatisches Entleeren) und für Alarmsysteme verwendet.
• Digitale Kommunikation (RS485 / Modbus / IO-Link): In Anerkennung des Trends zu Industrie 4.0 unterstützen erweiterte Versionen des MU30 digitale Protokolle. Dadurch kann der Sensor nicht nur die Entfernung, sondern auch Diagnosedaten wie Signalstärke, Innentemperatur und Fehlercodes melden. Diese Daten sind für die vorausschauende Wartung von unschätzbarem Wert und ermöglichen es dem Bediener, eine verschmutzte Sensorfläche zu reinigen, bevor die Messung vollständig ausfällt.

---

Kapitel 5: Strategischer Vergleich – MU30 vs. konkurrierende Technologien

Im Sensorauswahlprozess wägen Ingenieure Ultraschall häufig gegen andere berührungslose Technologien wie optische (Laser/IR) und Radar ab. Auch wenn jeder seine Berechtigung hat, bietet der MU30 eine Reihe eindeutiger Vorteile, die ihn zur optimalen Wahl für eine Vielzahl von Anwendungen machen.

5.1 MU30 Ultraschall- und optische (Laser-)Sensoren

Optische Sensoren basieren auf der Reflexion von Licht. Obwohl sie extrem schnell sind und über einen fokussierten Strahl verfügen, weisen sie kritische Einschränkungen auf, die der MU30 überwindet.

• Unabhängigkeit von Farbe und Reflexionsvermögen: Optische Sensoren haben Probleme mit schwarzen Oberflächen (die Licht absorbieren) oder hochpolierten, geneigten Oberflächen (die Licht wie ein Spiegel wegreflektieren). Der MU30 nutzt Schall, der von fast jeder harten oder flüssigen Oberfläche effektiv reflektiert wird, unabhängig von Farbe, Textur oder Transparenz. Dies macht den MU30 zur einzigen Wahl für die Erkennung von Klarglasflaschen, durchsichtigen Kunststofffolien oder dunkelschwarzen Gummireifen.
• Umweltrobustheit: In staubigen Umgebungen (Getreidemühlen, Holzverarbeitung) werden Lichtstrahlen durch in der Luft befindliche Partikel gestreut, was zu falschen Messwerten führt. Ultraschallwellen mit einer viel längeren Wellenlänge können um kleine Staubpartikel herum gebrochen werden und in die Wolke eindringen, um das Ziel zu erkennen. Darüber hinaus erzeugt die Vibration der piezoelektrischen Oberfläche eine Selbstreinigungswirkung, die Staubansammlungen beseitigt.

5.2 MU30 Ultraschall vs. Radar (Mikrowelle)

Radarsensoren werden oft als High-End-Alternative zu Ultraschall vermarktet. Sie nutzen elektromagnetische Wellen und sind immun gegen Temperaturunterschiede und Dämpfe. Allerdings sind sie mit erheblichen Kompromissen verbunden.

• Kosteneffizienz: Ein hochwertiger Radarsensor kann drei- bis fünfmal so viel kosten wie ein M30-Ultraschallsensor. Für die überwiegende Mehrheit der Wasser-, Abwasser- und nichtflüchtigen chemischen Anwendungen bietet der MU30 identische Leistungszuverlässigkeit zu einem Bruchteil der Kosten. Dies ermöglicht eine umfassendere Instrumentierung einer Einrichtung innerhalb eines festen Budgets.
• Totzone und Nahfeldleistung: Radarsensoren haben oft größere „Totzonen“ in der Nähe der Antenne und können bei Messungen mit sehr kurzer Reichweite (z. B. kleine Dosiertanks) Probleme bereiten. Der MU30 ist bei Reichweiten unter 2 Metern oft überlegen und bietet eine hohe Auflösung auf engstem Raum.
• Einfache Installation: Radar erfordert oft eine komplexe Konfiguration, um Tankechos herauszufiltern und Dielektrizitätskonstanten zu verwalten. Der MU30 arbeitet nach einem einfachen Flugzeitprinzip, das für Techniker ohne spezielle Schulung intuitiv zu installieren und zu kalibrieren ist.

5.3 MU30 Ultraschall vs. kapazitive und Schwimmersensoren

Berührungsloser Vorteil: Kapazitive Sensoren und Schwimmerschalter erfordern physischen Kontakt mit dem Medium. Dadurch sind sie chemischen Angriffen, Beschichtungen/Ablagerungen (z. B. am Schwimmer haftender Kleber oder Fett) und mechanischer Blockierung ausgesetzt. Der MU30 sitzt sicher über der Flüssigkeit und ist immun gegen die Korrosivität oder Klebrigkeit des darunter liegenden Produkts. Diese „Install-and-Forget“-Zuverlässigkeit senkt die Gesamtbetriebskosten (TCO) erheblich.

Tabelle 5.1: Technologievergleichsmatrix

---

Kapitel 6: Deep-Dive-Anwendungen – Wo das MU30 gedeiht

Die Vielseitigkeit des MU30 ermöglicht es ihm, als entscheidende Komponente in verschiedenen Branchen zu dienen. Durch das Verständnis spezifischer Anwendungsfälle können wir das Wertversprechen des Sensors besser einschätzen.

6.1 Wasser- und Abwasserbehandlung

Die Wasserindustrie ist der größte Verbraucher von Ultraschallsensoren.

• Hebestationen und Auffangbehälter: Kommunales Abwasser wird in Hebeanlagen gesammelt und von dort zu Kläranlagen gepumpt. Diese Gruben sind feucht, korrosiv und neigen zur Fettablagerung. Der MU30 ist hier ideal, da er über dem Wasser montiert wird und so das „Verstopfen“ (Verstopfen mit Schmutz) vermieden wird, das bei Schwimmerschaltern auftritt. Die Einstufung IP67 schützt es vor Methan und Feuchtigkeit.
• Offener Kanalfluss: Durch Messung der Wasserhöhe in einem Wehr oder Gerinne kann der MU30 zur Berechnung der Durchflussrate verwendet werden. Seine hohe Auflösung (1mm) gewährleistet eine genaue Abrechnung und Prozesskontrolle für die Abwasserentsorgung.
• Chemikaliendosierung: Aufbereitungsanlagen verwenden Chemikalien wie Eisenchlorid oder Natriumhypochlorit. Diese werden in kleinen Tagestanks gelagert. Der MU30, oft gepaart mit einer chemikalienbeständigen Oberfläche, überwacht diese Werte, um eine kontinuierliche Versorgung des Behandlungsprozesses sicherzustellen.

6.2 Chemische Verarbeitung und Lagerung

Die Bestandsverwaltung in Chemieanlagen erfordert Sicherheit und Kompatibilität.

• Ätzende Flüssigkeiten: Bei Säuren, Laugen und Lösungsmitteln versagen Kontaktsensoren schnell. Der MU30 sorgt für eine entsprechende Distanzmessung. Bei rauchenden Säuren, die Schall absorbieren können (wie hochkonzentrierte Schwefelsäure), kann Yujie Sie zu bestimmten Frequenzmodellen oder Montageadaptern (wie Schwallrohren) beraten, die den Dampf isolieren und so die Messintegrität aufrechterhalten.
• IBC-Behälterüberwachung: Intermediate Bulk Container (Behälter) werden in den Anlagen bewegt. Die kompakte Größe des MU30 ermöglicht die Montage auf Tragetaschen zur mobilen Bestandsverfolgung, oft verbunden über drahtlose IoT-Knoten.

6.3 Fabrikautomation und Fertigung

Über Flüssigkeiten hinaus ist das MU30 ein wesentliches „Auge“ für Maschinen.

• Rollendurchmesserkontrolle (Spannung): In Branchen wie der Papier-, Kunststofffolien- und Textilindustrie werden Materialien auf Rollen aufgewickelt. Um eine konstante Spannung aufrechtzuerhalten, muss sich die Motorgeschwindigkeit ändern, wenn der Rollendurchmesser kleiner wird. Der MU30 misst kontinuierlich den Radius der Rolle. Da es Schall nutzt, funktioniert es perfekt auf durchsichtiger Schrumpffolie aus Kunststoff, die optische Sensoren nicht sehen können, und auf schwarzem Gummi, das Laserlicht absorbiert.
• Trichterfüllstand (Spritzguss): Kunststoffpellets werden aus kleinen Trichtern in Spritzgießmaschinen eingespeist. Wenn der Trichter leer ist, stoppt die Maschine. Ein im Deckel angebrachtes MU30 weist den Bediener darauf hin, die Pellets nachzufüllen. Die Fähigkeit des Sensors, den von den Pellets erzeugten Staub zu durchdringen, macht ihn Fotoaugen überlegen.
• Kartonsortierung und Palettierung: Logistikzentren verwenden den MU30, um die Höhe von Kartons auf einem Förderband zu messen, um sie zu sortieren, oder um die Stapelhöhe von Roboterpalettierern zu steuern. Der breite Strahl des Sensors kann einen Karton erkennen, selbst wenn dieser leicht schief auf dem Band liegt.

6.4 Agrartechnologie (AgTech)

• Getreide- und Futtersilos: Landwirte nutzen das MU30, um den Futterstand in Geflügel- und Schweineställen zu überwachen. Durch die Automatisierung dieses Prozesses wird sichergestellt, dass die Tiere immer gefüttert werden, und die Arbeit beim manuellen Klettern in den Silos wird reduziert. Die akustische Vibration trägt dazu bei, die Sensoroberfläche frei von Futterstaub zu halten.
• Spritzgestänge: Bei Feldspritzen zeigen die MU30-Sensoren nach unten, um den Abstand zum Pflanzendach zu messen. Dadurch kann das Gestänge seine Höhe automatisch anpassen, um eine optimale Sprühabdeckung zu gewährleisten und gleichzeitig zu verhindern, dass das Gestänge in unebenem Gelände den Boden berührt.

---

Kapitel 7: Installations-, Kalibrierungs- und Fehlerbehebungshandbuch

Eine erfolgreiche Sensorbereitstellung hängt sowohl von der Installation als auch von der Hardware selbst ab. Dieser Leitfaden stellt sicher, dass Benutzer ihr MU30 optimal nutzen.

7.1 Best Practices für die Montage

• Senkrechte Ausrichtung: Der Sensor muss im 90°-Winkel zur Zieloberfläche montiert werden. Wenn es abgewinkelt ist, wird das Echo wegprallen, was zu einem Signalverlust führt.
• Freigabe: Der Schallstrahl breitet sich aus. Stellen Sie sicher, dass sich im Strahlkegel keine Hindernisse (Leitern, Rührwerke, Pumpen) befinden. Bei einem 8°-Strahl vergrößert sich der Radius mit jedem Meter Entfernung um etwa 14 cm.
• Stilling Wells: In turbulenten Flüssigkeiten oder Tanks mit starkem Schaum installieren Sie den Sensor in einem belüfteten PVC-Rohr (Beruhigungsrohr). Dadurch entsteht eine ruhige Oberfläche zum Ablesen des Sensors und verhindert das Eindringen von Schaum und Schlamm.

7.2 Verkabelung und elektrisches Rauschen

• Abgeschirmte Kabel: Verwenden Sie für das 4-20-mA-Signal immer abgeschirmte Twisted-Pair-Kabel, insbesondere in Anlagen mit Frequenzumrichtern (VFDs), die starkes elektrisches Rauschen erzeugen. Erden Sie den Schirm nur auf der Schalttafelseite.
• Stromversorgung: Stellen Sie eine saubere 12-24V-Gleichstromversorgung sicher. Eine instabile Spannung kann zu Messwertabweichungen führen.

7.3 Umgang mit Umweltfaktoren

• Sonnenschutz: Bei Montage im Freien verwenden Sie einen Sonnenschutz. Direkte Sonneneinstrahlung, die das Sensorgehäuse erwärmt, kann dazu führen, dass der interne Temperatursensor einen höheren Wert als die tatsächliche Lufttemperatur anzeigt, wodurch die Kompensationslogik außer Kraft gesetzt wird.
• Kondensation: Montieren Sie den Sensor leicht versenkt oder verwenden Sie eine optionale Gesichtsheizung, falls verfügbar, um zu verhindern, dass sich Wassertropfen auf der Wandleroberfläche bilden, die das akustische Signal blockieren können.

7.4 Fehlerbehebung bei häufigen Problemen

• Symptom: Der Messwert bleibt bei Maximalwert hängen.
  • Ursache: Kein Echo empfangen.
  • Fix: Überprüfen Sie die Ausrichtung. Ist der Flüssigkeitsstand zu niedrig? Absorbiert schwerer Schaumstoff den Schall?
• Symptom: Der Messwert bleibt bei Minimum hängen.
  • Ursache: Hindernis im Blindbereich oder Sensorfläche ist verschmutzt.
  • Fix: Reinigen Sie das Gesicht. Stellen Sie sicher, dass der Sensor hoch genug montiert ist (mithilfe einer Düse), damit die Flüssigkeit niemals in den Blindbereich gelangt.
• Symptom: Schwankende Leistung.
  • Ursache: Turbulenzen oder elektrisches Rauschen.
  • Fix: Erhöhen Sie den „Dämpfungs“- oder „Mittelungs“-Filter in den Sensoreinstellungen. Kabelschirmung prüfen.

---

Kapitel 8: Zukunftstrends – Die Revolution der intelligenten Sensoren

Das MU30 entwickelt sich weiter. Mit zunehmender Reife von Industrie 4.0 ist Yujie führend bei der Integration „intelligenter“ Funktionen in die Ultraschallplattform.

• IO-Link-Integration: Dieses Protokoll ermöglicht dem Sensor die bidirektionale Kommunikation. Es kann dem Controller sagen: „Mein Signal wird schwach, ich bin vielleicht schmutzig“, und ermöglicht so eine vorausschauende Wartung. Es ermöglicht auch eine Fernparametrierung, sodass Ingenieure die Bereichseinstellungen ändern können, ohne einen Tank besteigen zu müssen.
• Drahtloses IIoT: Die Kombination des geringen Stromverbrauchs der Piezoelemente von Yujie mit LoRaWAN- oder NB-IoT-Funkgeräten ermöglicht die batteriebetriebene Fernüberwachung entfernter Vermögenswerte wie Flusspegel oder landwirtschaftlicher Stauseen und sendet Daten direkt an die Cloud.

---

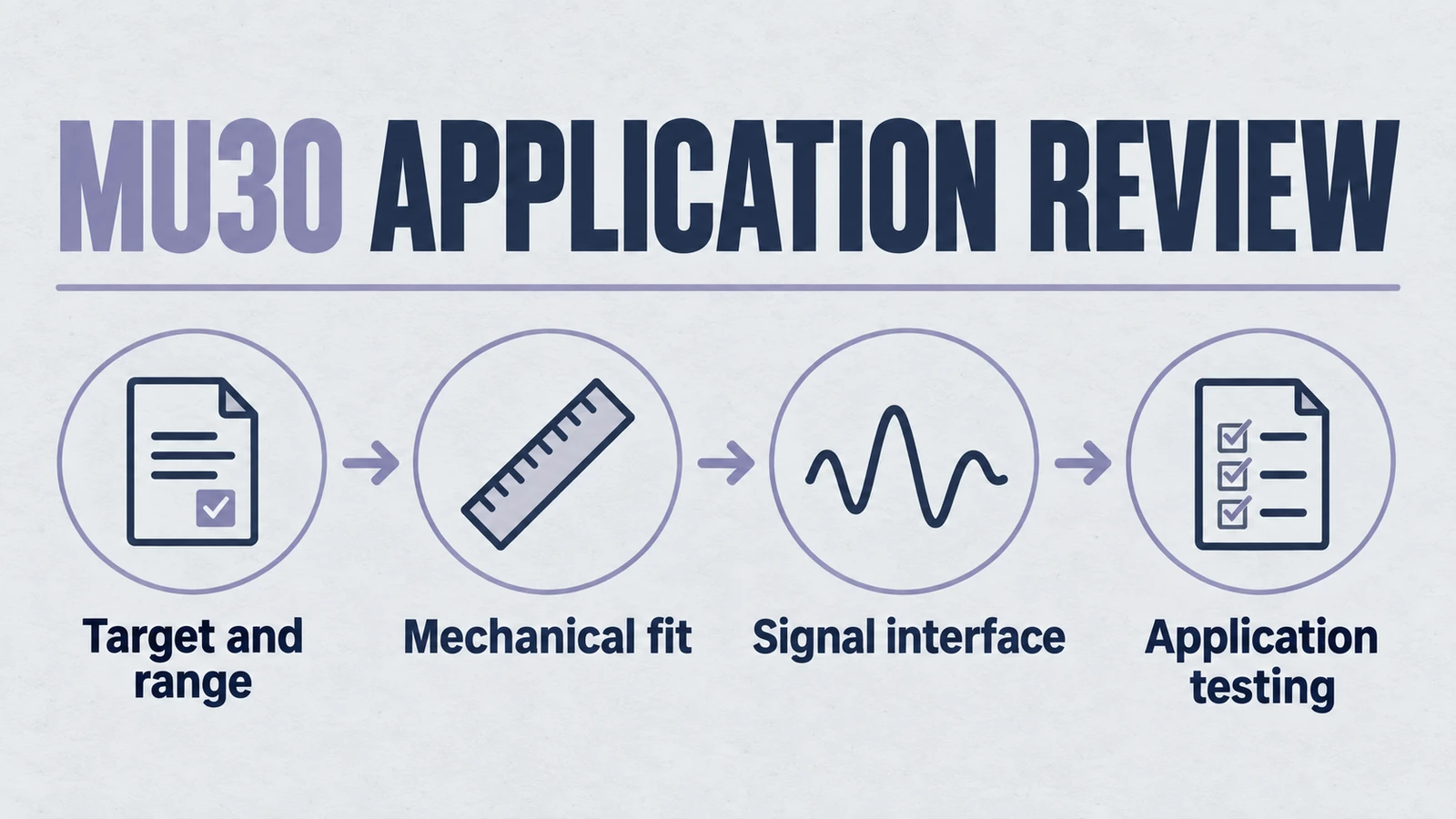

Conclusion

The Yujie Piezo MU30 Ultraschall-Abstandssensor stellt die Synthese tiefgreifender Materialwissenschaft und praktischer Industrietechnik dar. Es ist nicht nur eine Komponente; Es ist eine Lösung für die grundlegende Herausforderung der Wahrnehmung in der automatisierten Welt. Indem das MU30 ein berührungsloses, robustes und kostengünstiges Mittel zur Messung der physischen Umgebung bietet, ermöglicht es Branchen, effizienter, sicherer und intelligenter zu arbeiten.

Für den Automatisierungsingenieur bietet es Zuverlässigkeit, wo optische Sensoren versagen. Für den Beschaffungsmanager bietet Yujies Factory-Direct-Modell einen kommerziellen Wettbewerbsvorteil. Und für den Werksleiter gibt es Sicherheit. Während wir weiter in das Zeitalter der Automatisierung vordringen, ist Yujie Piezo bereit, das akustische Fundament zu liefern, auf dem die Fabriken der Zukunft gebaut werden.
