Technischer Leitfaden für die Herstellung von MDC-Doppelblatterkennungssensoren

Zusammenfassung: Das Gebot der absoluten Erkennung

In der heutigen Landschaft der hochpräzisen industriellen Fertigung ist der Spielraum für Fehler praktisch verschwunden. Während Produktionslinien beispiellose Geschwindigkeiten erreichen – sie verarbeiten Tausende von Blatt Papier pro Minute im Offsetdruck oder stapeln Lithium-Ionen-Batterieelektroden mit Präzision im Mikrometerbereich –, wird die Integrität der Materialzufuhr zum Dreh- und Angelpunkt der betrieblichen Effizienz. Ein einzelner Fehler, insbesondere das versehentliche Einziehen von zwei statt einem Blatt, stellt einen schwerwiegenden Fehlermodus dar. Es ist nicht nur ein Produktionsproblem; Es ist ein Vektor für schwere Maschinenschäden, erhebliche Materialverschwendung und in wichtigen Sektoren wie der Batterieherstellung für kritische Sicherheitsrisiken.

Dieser technische Leitfaden für Yujie Piezo erklärt das MDC Doppelblatt-Erkennungssensor. Der MDC-Sensor ist an der Schnittstelle zwischen Materialwissenschaft und Signalverarbeitung positioniert und nutzt Ultraschallwellen, um Bedingungen zu erkennen, die optische Sensoren übersehen können. Im Gegensatz zu kapazitiven oder mechanischen Alternativen nutzt der MDC-Sensor akustische Impedanzunterschiede, um zwischen Luft, einzelnen Materialschichten und doppelten Materialschichten in vielen Farben, Transparenzstufen und Oberflächenbeschaffenheiten zu unterscheiden.

Gestützt auf die umfassende Expertise von Yujie Piezo Piezoelektrische Keramik– das elektromechanische Herz jedes Ultraschallwandlers – dieser Bericht untersucht die Funktionsprinzipien, Architekturspezifikationen und kritischen industriellen Anwendungen der MDC-Sensorserie. Wir werden untersuchen, wie Schwingungen auf atomarer Ebene in einer PZT-Keramikscheibe in robuste industrielle Steuersignale umgewandelt werden. Erfahren Sie mehr darüber, wie die Form die Leistung in unserem beeinflusst Anleitung zur Piezokeramik-Geometrie.

---

1. Die Physik der Zuverlässigkeit: Ausbreitung von Ultraschallwellen

Um die technische Überlegenheit des MDC-Doppelblatterkennungssensors zu verstehen, muss man zunächst die zugrunde liegende Physik des Ultraschalls beherrschen. Im Gegensatz zu optischen Sensoren, die auf der Übertragung von Photonen basieren, oder kapazitiven Sensoren, die die dielektrische Permittivität messen, basiert der MDC-Sensor auf der Übertragung von Photonen mechanische Energie durch Materie.

1.1 Der piezoelektrische Effekt: Das Herz des Wandlers

Das Herzstück des Yujie MDC-Sensors ist ein präzisionsgefertigter piezoelektrischer Wandler. Der Begriff „Piezoelektrizität“ stammt aus dem Griechischen piezein (zum Drücken oder Drücken). Es beschreibt ein Phänomen, bei dem bestimmte kristalline Materialien als Reaktion auf mechanische Belastung eine elektrische Ladung erzeugen. Umgekehrt, und das ist für die Senderfunktion des Sensors von entscheidender Bedeutung, weisen diese Materialien die folgenden Eigenschaften auf: inverser piezoelektrischer Effekt: Sie unterliegen einer physikalischen Verformung, wenn ein elektrisches Feld angelegt wird.

Yujie Piezo verwendet hochwertige Bleizirkonattitanat (PZT) Keramik. Wenn eine oszillierende Spannung – typischerweise im Frequenzbereich von 200 kHz bis 400 kHz – an die PZT-Scheibe im MDC-Sender angelegt wird, dehnt sich das Kristallgitter genau bei dieser Frequenz aus und zusammen. Diese mikroskopisch kleine kolbenartige Bewegung komprimiert die Luftmoleküle vor der Sensorfläche und erzeugt so eine longitudinale Schallwelle, die sich nach außen ausbreitet.

Die Qualität dieser PZT-Keramik ist von größter Bedeutung. Unstimmigkeiten in der Dichte der Keramik oder im Sinterprozess würden zu Schwankungen in der Resonanzfrequenz führen und so „tote Winkel“ oder eine schwache Übertragung verursachen. Die vertikale Integration von Yujie bei der Herstellung dieser Keramikelemente stellt sicher, dass jeder MDC-Sensor mit der optimalen elektroakustischen Umwandlungseffizienz arbeitet.

1.2 Akustische Impedanz und die Luftspaltbarriere

Der grundlegende Mechanismus, der es dem MDC-Sensor ermöglicht, ein Doppelblatt zu erkennen, ist das Konzept von Akustische Impedanz (Z). Die akustische Impedanz ist ein Maß für den Widerstand, den ein Medium der Ausbreitung einer Schallwelle entgegensetzt, definiert als:

Wo:

• (rho) ist die Dichte des Materials (kg/m³).
• ist die Schallgeschwindigkeit in diesem Material (m/s).

Das Verhalten einer Ultraschallwelle an der Grenze zwischen zwei Materialien wird durch den Unterschied ihrer akustischen Impedanzen bestimmt.

• Air hat eine extrem niedrige Impedanz (Z ~ 400 Rayl).
• Solids (Papier, Metall, Kunststoff) haben eine sehr hohe Impedanz (Z > 1.000.000 Rayl).

Wenn sich die Ultraschallwelle vom Sender (Luft) zur Platte (fest) bewegt, kommt es zu einer massiven Impedanzfehlanpassung.

1. Reflexion: Der überwiegende Teil der Energie wird zurück zum Sender reflektiert.
2. Übertragung: Ein kleiner, messbarer Bruchteil der Energie koppelt sich in die feste Platte ein, wandert durch sie hindurch und tritt auf der anderen Seite wieder in die Luft aus, um den Empfänger zu erreichen.

1.2.1 Die Physik des Doppelblatts

Der Zustand „Doppelblatt“ führt zu einem physikalischen Phänomen, das eine einzigartige akustische Signatur erzeugt. Beim Zusammenpressen zweier Bleche – selbst unter hohem Walzendruck – bleibt eine mikroskopisch kleine Luftschicht zwischen ihnen eingeschlossen. Dadurch entsteht eine mehrschichtige Schnittstelle:

Luft → Blatt 1 → Eingeschlossene Luft → Blatt 2 → Luft

Die Schallwelle muss nun verhandeln three Schnittstellen mit hoher Nichtübereinstimmung anstelle von zwei.

• Die Welle dringt in Blatt 1 ein (massive Reflexion).
• Die Welle versucht, Blatt 1 zu verlassen und in die eingeschlossene Luft einzudringen (massive Reflexion).
• Die Welle versucht, aus der eingeschlossenen Luft in Blatt 2 einzudringen (massive Reflexion).
• Die Welle verlässt Blatt 2 zum Empfänger (massive Reflexion).

Diese kaskadierende Reihe von Reflexionen führt zu einer starken Dämpfung der Signalamplitude. Der Empfänger sieht ein Signal, das deutlich schwächer ist als das Signal durch ein einzelnes Blatt. Es ist das drastische Dämpfung durch den eingeschlossenen Luftspalt– nicht die doppelte Dicke des Materials selbst – die der MDC-Sensor erkennt. Aus diesem Grund funktioniert der Sensor auf dünner Folie genauso gut wie auf dickem Karton; die Physik des Luftspalts bleibt konstant.

1.3 Dämpfung vs. Absorption

Während eine Impedanzfehlanpassung die Reflexion fördert, absorption spielt auch eine Rolle. Weiche, poröse Materialien wie grobes Papier oder Filz absorbieren Ultraschallenergie als Wärme (aufgrund der inneren Reibung der Fasern). Die hochentwickelte Schaltung des MDC-Sensors muss zwischen den unterscheiden absorption aus einem dicken Einzelblatt und dem Reflexionsverlust eines Doppelblattes. Dies wird durch dynamische Schwellenwertbildung und Hochenergie-Burst-Übertragung erreicht, wodurch sichergestellt wird, dass das Signal das Material durchdringt und dennoch empfindlich gegenüber Grenzflächenverlusten ist.

---

2. Architektur des MDC-Doppelblattsensors

Der MDC-Sensor ist nicht nur ein Wandler; Es handelt sich um ein komplettes Sensorsystem, das in einem Gehäuse in Industriequalität untergebracht ist. Basierend auf Standardparametern für die Sensorklasse von Yujie Piezo ist die Architektur für eine robuste Integration in von PLC gesteuerte Automatisierungsumgebungen ausgelegt.

2.1 Gehäuse und Formfaktor

Der MDC-Sensor arbeitet auf a through-beam Prinzip, das zwei physisch getrennte Einheiten erfordert: a Sender (Emitter) und a Receiver.

• M18 Zylindrisches Gehäuse: Der gebräuchlichste Formfaktor mit einem Metallrohr mit 18mm-Gewinde. Diese kompakte Größe ermöglicht den Einbau in den engen Räumen von Druckmaschinenzuführungen und Greifarmen.
• M30 Hochleistungsgehäuse: Zum Eindringen in dickere Materialien (wie Wellpappe oder mehrschichtige Verpackungen) ermöglicht ein Gehäuse mit 30mm-Durchmesser die Verwendung eines größeren PZT-Elements. Eine größere Piezoscheibe erzeugt einen höheren Schalldruckpegel (SPL) und sorgt so für den „akustischen Schlag“, der für schwierige Materialien erforderlich ist.
• Abgewinkelte Köpfe: Bei vielen Installationen muss der Sensor in einen engen Spalt passen, aus dem das Kabel nicht axial austreten kann. 90-Grad-Winkelköpfe sind Standardoptionen, um diesen mechanischen Einschränkungen Rechnung zu tragen.

2.2 Elektronische Topographie

Die interne Elektronik des MDC-Sensors ist auf die Sender- und Empfängereinheiten aufgeteilt.

1. Senderelektronik: Enthält eine Hochfrequenz-Oszillatorschaltung, die das PZT-Element antreibt. Fortgeschrittene Modelle verwenden „Chirp“ oder modulierte Impulsfolgen, um eine einzigartige Klangsignatur zu erzeugen und so Übersprechen zu verhindern, wenn mehrere Sensoren nebeneinander verwendet werden.
2. Empfängerelektronik: Enthält einen empfindlichen Verstärker, einen Bandpassfilter (zur Unterdrückung von Industriegeräuschen wie Luftzischen) und eine Komparator-Logikschaltung.
3. Die Evaluierungseinheit: Bei einigen älteren oder ultrakompakten Designs ist die Bewertungslogik extern. Allerdings integriert der moderne MDC-Sensor die Auswertelogik direkt in das Empfängergehäuse. Es analysiert die Amplitude des eingehenden Signals und vergleicht es mit gespeicherten Werten aus dem „Teach-in“-Vorgang.

2.3 Betriebsbereiche und Spezifikationen

Basierend auf Industriestandards für die MDC-Klasse:

• Erfassungsabstand (Spaltbreite): Der optimale Abstand zwischen Sender und Empfänger beträgt typischerweise 20 mm bis 60 mm, mit 40 mm ist der nominale Standard. Dadurch ist genügend Spielraum vorhanden, damit die Materialbahn leicht schwanken kann, ohne auf die Sensorfläche zu stoßen.
• Blinde Zone: Es gibt eine „blinde Zone“ von ca 7 mm direkt vor den Sender- und Empfängerflächen. Durch diese Zone fließendes Material kann aufgrund von akustischen Turbulenzen im Nahfeld und Schwingungen des Wandlers nicht zuverlässig gemessen werden.
• Reaktionszeit: Hochgeschwindigkeitsproduktionslinien erfordern eine schnelle Entscheidungsfindung. Der MDC-Sensor bietet typischerweise Reaktionszeiten zwischen 2,5 ms (Schnellmodus) und 10 ms (Standardmodus). Dies ermöglicht die Überprüfung von Blechen, die sich mit Geschwindigkeiten von mehr als 10 Metern pro Sekunde bewegen.

2.4 Strahleigenschaften

Der vom MDC-Sensor ausgesendete Ultraschallstrahl ist keine laserähnliche Linie; es ist ein Kegel. Die Abstrahlwinkel ist typischerweise schmal (etwa 5° bis 10°), um die Energie zu bündeln. Der effektive Erfassungsbereich entspricht jedoch dem Durchmesser der Wandlerfläche. Diese große „Punktgröße“ ist im Vergleich zu Laserpunkten von Vorteil, da sie kleine Unvollkommenheiten (wie die Körnung des Papiers) ausgleicht, die zu falschen Messwerten in optischen Sensoren führen könnten.

---

3. Betriebslogik: Die drei Erkennungszustände

Der Mikroprozessor des MDC-Sensors überwacht kontinuierlich den analogen Spannungspegel, der vom PZT-Element des Empfängers erzeugt wird. Es klassifiziert diese Spannung in drei verschiedene digitale Ausgangszustände. Das Verständnis dieser Zustände ist für die Programmierung des Hosts PLC von entscheidender Bedeutung.

3.1 Zustand 1: Luft / Blatt fehlt

• Bedingung: In der Lücke ist kein Material vorhanden.
• Physik: Ultraschall breitet sich durch Luft mit minimaler Dämpfung im Vergleich zur Feststoffübertragung aus. Der Empfänger erkennt das maximal mögliche Signalamplitude.
• Logikschwelle: Signal > Oberer Schwellenwert (z. B. 90 % des Maximums).
• Ausgabe: Der Sensor gibt die Ausgabe „Fehlendes Blatt“ oder „Luft“ aus. In einer Druckmaschine signalisiert dies dem Anleger, die Vakuumsauger zu aktivieren, um ein Blatt aufzunehmen.

3.2 Zustand 2: Einzelblatt (Das „Go“-Signal)

• Bedingung: Ein Blatt Material befindet sich in der Lücke.
• Physik: Das Signal wird durch die Impedanzfehlanpassung an den Eintritts- und Austrittsflächen und durch Absorption im Material gedämpft. Die Amplitude sinkt deutlich, bleibt aber stabil und messbar.
• Logikschwelle: Unterer Schwellenwert < Signal < Oberer Schwellenwert.
• Ausgabe: Der Sensor aktiviert die Ausgabe „Einzelblatt“. Dadurch wird der Maschinensteuerung bestätigt, dass der Prozess korrekt abläuft.

3.3 Zustand 3: Doppelblatt (Das „Stopp“-Signal)

• Bedingung: Zwei oder mehr Blätter befinden sich in der Lücke.
• Physik: Die eingeschlossene Luftschicht zwischen den Blättern führt dazu, dass das Signal abfällt. Die den Empfänger erreichende Energie beträgt oft weniger als 20 % des Einzelblattsignals.
• Logikschwelle: Signal < unterer Schwellenwert.
• Ausgabe: Der Sensor aktiviert die Ausgabe „Doppelblatt“.
• Aktion: Der PLC löst eine sofortige Umleitungsklappe aus, um die Doppelblätter auszuwerfen, oder führt einen Notstopp durch, um zu verhindern, dass sie in die Andruckwalzen gelangen.

3.4 PLC Integrationsstrategie: Der Debounce-Filter

Ein häufiger Fehler bei der Programmierung des Hosts PLC besteht darin, den rohen digitalen Ausgang des Sensors ohne Filterung zu lesen. Bei Hochgeschwindigkeitsleitungen kann Blattflattern dazu führen, dass das Signal für einige Mikrosekunden den Schwellenwert überschreitet.

• Das Problem: Ein flatterndes Blatt kann den Signalpegel vorübergehend senken, wodurch der Sensor 1 ms lang von „Einzel“ auf „Doppel“ flackert. Wenn PLC sofort reagiert, löst es einen falschen Not-Aus aus.
• Die Lösung (Debounce-Timer): Implementieren Sie einen „Off-Delay“-Timer in der PLC-Logik.
  Logik: „Wenn das Doppelblattsignal länger als 15 ms aktiv ist, DANN einen Fehler auslösen.“
• Ergebnis: Dadurch werden vorübergehende Geräusche herausgefiltert, die durch Vibrationen des Förderers oder Luftstöße verursacht werden, während gleichzeitig das echte Doppelblattereignis erfasst wird (das über die gesamte Länge des Blattes anhält).

Tabelle 3.1: Zusammenfassung der Erkennungslogik

---

4. Deep Dive: Industrielle Anwendungen und Fallstudien

Die Vielseitigkeit des Yujie MDC-Sensors ermöglicht den Einsatz in verschiedenen Branchen. Wir analysieren die spezifischen Herausforderungen und Lösungen in vier Schlüsselsektoren.

4.1 Herstellung von Lithium-Ionen-Batterien: Die Sicherheitskritikalität

Die vielleicht kritischste Anwendung für die Doppelblatterkennung ist heute die Produktion von Elektrofahrzeugbatterien. Hierbei handelt es sich nicht nur um ein Problem der Qualitätskontrolle; Es geht um die Lebenssicherheit, wie in unserer Analyse ausführlich dargelegt Doppelblatterkennung in der Elektrofahrzeugfertigung.

4.1.1 Der Stapelprozess

Batteriezellen (Beutel oder prismatisch) werden durch das Stapeln abwechselnder Schichten von Folgendem aufgebaut:

1. Anode: Mit Graphit beschichtete Kupferfolie.
2. Trennzeichen: Eine poröse Polymermembran.
3. Kathode: Aluminiumfolie beschichtet mit Lithiummetalloxiden.

Diese Folien sind unglaublich dünn (oft 10-20 Mikrometer) und werden von Hochgeschwindigkeits-Pick-and-Place-Robotern oder Z-Faltmaschinen verarbeitet.

4.1.2 Das Risiko einer Doppelfütterung

Wenn der Vakuumgreifer versehentlich anhebt two Anodenbleche aufgrund statischer Anhaftung oder Öl:

• Mechanischer Fehler: Die doppelte Dicke erzeugt einen lokalisierten Druckpunkt im Zellstapel.
• Trennpunkt: Die Kante der zusätzlichen Folie oder ein Grat auf der Doppelfolie kann die empfindliche Trennmembran durchstoßen.
• Thermischer Ausreißer: Ein durchbrochener Separator ermöglicht die Berührung von Anode und Kathode, wodurch eine entsteht Interner Kurzschluss (ISC). Dieser Kurzschluss erzeugt Wärme, was zu einem thermischen Durchgehen, einem Brand und möglicherweise einer Explosion des Akkus führen kann.

4.1.3 Die MDC-Lösung

Yujie MDC-Sensoren sind an den Greifarmen des Roboters installiert.

• Herausforderung: Die Folien bestehen aus glänzendem Metall (stark lichtreflektierend) und mit schwarzem Graphit beschichtet (stark lichtabsorbierend). Optische Sensoren sind hier nutzlos.
• Ultraschall-Sieg: The MDC-Sensor dringt mühelos in die dunkle Beschichtung und die Metallfolie ein. Es erkennt den Luftspalt zwischen zwei festsitzenden Elektrodenblechen mit 100-prozentiger Zuverlässigkeit.
• Kontaminationskontrolle: Im Gegensatz zu mechanischen Bremssätteln berührt der berührungslose Ultraschallstrahl nicht die aktive Beschichtung und verhindert so die Entstehung von leitfähigem Metallstaub, der ebenfalls Kurzschlüsse verursachen könnte.

4.2 Die Druck- und Grafikindustrie

Dies ist die traditionelle Heimat der Doppelblatterkennung. Moderne Offsetdruckmaschinen erreichen eine Geschwindigkeit von 18.000 Bogen pro Stunde.

4.2.1 Die Pauschal-Smash-Ökonomie

Beim Offsetdruck wird das Bild von einer Metallplatte auf einen Gummizylinder und dann auf das Papier übertragen. Der Spalt zwischen Gummituch und Gegendruckzylinder wird genau auf eine Bogendicke eingestellt.

• Die Katastrophe: Wenn ein Doppeltuch eindringt, kann der Überdruck das Gummituch dauerhaft eindrücken oder „zerschlagen“. Eine zerrissene Decke hinterlässt auf jedem weiteren Blatt eine weiße Lücke im Druck.
• Kosten: Der Austausch einer Decke kostet Hunderte von Dollar, aber die downtime Die Reinigung der Zylinder und die Neuregistrierung der Druckmaschine kostet Tausende.
• MDC-Anwendung: Der am Anlegerbrett installierte MDC-Sensor signalisiert der Druckmaschine, den „Abwurf“-Mechanismus (Auseinanderheben der Zylinder) zu aktivieren, sobald ein Doppelblatt erkannt wird, sodass das Doppelblatt ohne Beschädigung passieren kann.

4.3 Solarwaferverarbeitung

Siliziumwafer für Photovoltaikzellen sind extrem spröde und wertvoll.

4.3.1 Vakuumgreiferfehler

Wafer werden mithilfe von Vakuumspannvorrichtungen zwischen nasschemischen Bädern (Ätzen, Reinigen) bewegt. Die Oberflächenspannung der Flüssigkeiten führt häufig dazu, dass zwei Wafer zusammenkleben.

• Folge: Die Verarbeitung eines „Doppelwafer“-Sandwichs zerstört beide Wafer und kann zum Zerbrechen führen, wodurch der Reinraum mit Siliziumsplittern kontaminiert wird.
• MDC-Spezifikation: Zur Wafererkennung wird der MDC-Sensor typischerweise in einem Winkel von 15° bis 30° montiert. Da Wafer vollkommen flach und hart sind, würde ein senkrechter Strahl hin und her springen (stehende Welle) und den Sensor verwirren. Die abgewinkelte Halterung sorgt dafür, dass die reflektierte Energie abgelenkt wird und nur die übertragene Energie (gedämpft durch den zweiten Wafer) den Empfänger erreicht.

4.4 Verpackung und Logistik

Bei der Herstellung von Wellpappschachteln und Getränkekartons ist die Materialkonsistenz entscheidend.

4.4.1 Spleißerkennung

Wenn eine Papierrolle zu Ende geht, wird eine neue Rolle mit Klebeband am Ende der alten „geklebt“. Durch diese Verbindung entsteht ein Abschnitt mit doppelter Dicke, der nicht in der endgültigen Box landen darf (das ist eine Schwachstelle).

• MDC-Rolle: Der Sensor erkennt die plötzliche Dichteänderung des mit hoher Geschwindigkeit vorbeilaufenden Spleißbandes. Das Steuerungssystem verfolgt diese Spleißstelle und aktiviert einen nachgeschalteten Zerkleinerer, der den Spleißabschnitt automatisch abschneidet.

---

5. Vergleichende Technologieanalyse: Warum Ultraschall gewinnt

Der Markt bietet verschiedene Methoden zur Erkennung von Doppelblättern. Warum ist der Ultraschall-MDC-Sensor die dominierende Wahl für Hochleistungsanwendungen?

5.1 Ultraschall vs. optisch (fotoelektrisch)

• Optisches Prinzip: Misst die Lichtdurchlässigkeit (Opazität).
• Der Fehlermodus: Optische Sensoren hängen von der Transparenz des Materials ab. Eine transparente Plastikfolie lässt Licht durch (sieht aus wie Luft). Eine dicke schwarze Karte blockiert das Licht vollständig (sieht aus wie doppelt). Die Deckkraft eines Blattes mit einem gedruckten Foto ändert sich schnell.
• MDC-Vorteil: Ultraschall ist farbenblind. Es interagiert mit Masse und Dichte, nicht mit Photonen. Durchsichtiger Kunststoff, schwarzes Papier und bedruckte Folie verhalten sich bei der Ultraschallprüfung alle vorhersehbar.

5.2 Ultraschall vs. kapazitiv

• Kapazitives Prinzip: Misst die Dielektrizitätskonstante der Materiallücke.
• Der Fehlermodus: Kapazitive Sensoren sind bekanntermaßen empfindlich gegenüber Feuchtigkeit. Ein Blatt Papier an einem feuchten Tag enthält mehr Wasser und sieht „dicker“ aus als an einem trockenen Tag, was zu falschen Doppelauslösungen führt. Sie driften auch mit der Temperatur.
• MDC-Vorteil: Während die Schallgeschwindigkeit mit der Temperatur variiert, verfügen moderne MDC-Sensoren über eingebaute Temperaturkompensations-Thermistoren. Sie sind weitgehend immun gegen den Feuchtigkeitsgehalt des Papiers und sorgen so für einen stabilen Betrieb in wechselnden Fabrikumgebungen.

5.3 Ultraschall vs. mechanisch (Kontakt)

• Mechanisches Prinzip: Walzen oder Messschieber messen physikalisch die Dicke.
• Der Fehlermodus: Reibung und Verschleiß. Das Berühren empfindlicher Batteriefolien oder Fotopapiere zerkratzt die Oberfläche. Mechanische Arme springen auch bei hohen Geschwindigkeiten, was den Durchsatz begrenzt.
• MDC-Vorteil: Nullkontakt. Der Sensor „berührt“ das Material nur mit einem Luftdruckstoß (Schall), sodass kein Verschleiß oder eine Beschädigung des Produkts auftritt.

---

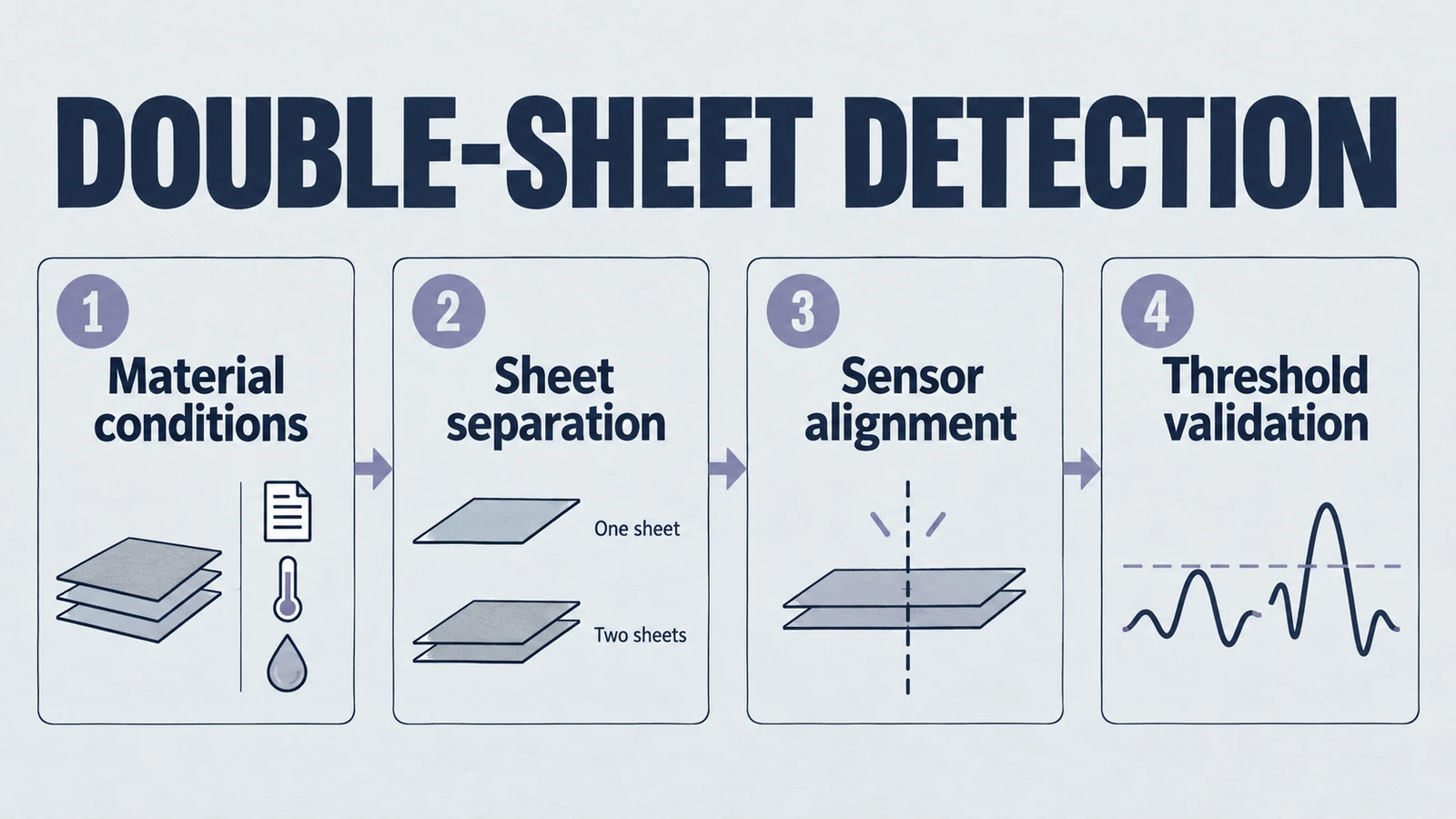

6. Installation, Konfiguration und Teach-In

Um das „Null-Fehler“-Versprechen des MDC-Sensors zu erreichen, ist eine korrekte Installation erforderlich. Dies ist ein Präzisionsinstrument, kein einfacher Endschalter.

6.1 Montagegeometrie

• Ausrichtung: Sender und Empfänger müssen koaxial sein. Eine Fehlausrichtung führt dazu, dass der Strahl das Gehäuse des Empfängers und nicht das Piezoelement trifft, was zu einem schwachen Signal führt, das ein Doppelblatt nachahmt (falsch positiv). Yujie-Sensoren verfügen normalerweise über eine Ausrichtungs-LED, die bei verbesserter Ausrichtung schneller blinkt und bei optimaler Ausrichtung durchgehend grün leuchtet.
• Flatterstabilisierung: Die Materialbahn muss reibungslos laufen. Wenn das Blatt im Spalt flattert (auf und ab vibriert), verändert es den Einfallswinkel relativ zum Strahl. Dies kann zu vorübergehenden Signalaussetzern führen.
  Best Practice: Installieren Sie den Sensor in der Nähe einer Führungsrolle oder eines Durchlaufstabilisators, um vertikale Blattbewegungen zu minimieren.
• Winkelinstallation: Neigen Sie bei glänzenden/glatten Materialien (Folien, Wafer) die Sensorachse 20° bis 35° relativ zur Blattnormalen. Dies verhindert stehende Wellen.

6.2 Der Teach-In-Prozess

Moderne MDC-Sensoren nutzen eine „Teach-in“-Funktion, um sich an das jeweilige Material anzupassen. Dadurch entfällt die Notwendigkeit einer manuellen Potentiometereinstellung.

1. Schritt 1: Clear Gap Teach. Drücken Sie die Teach-Taste (oder signalisieren Sie dem Draht), ohne dass Material vorhanden ist. Der Sensor lernt die Grundsignalstärke von „Luft“.
2. Schritt 2: Einzelblatt-Teachen. Legen Sie eine einzelne Probe des Produktionsmaterials in die Lücke. Drücken Sie Teach. Der Sensor lernt das Dämpfungsprofil einer Schicht.
3. Automatische Berechnung: Der CPU des Sensors stellt automatisch die Schaltschwellen ein.
   • Unterer Schwellenwert: Ungefähr 50 % unter dem Einzelblattsignal einstellen. Alles darunter ist „Doppelt“.
   • Oberer Schwellenwert: Auf halbem Weg zwischen Einzelblatt und Luft einstellen. Alles, was darüber hinausgeht, gilt als „Fehlend“.

Diese dynamische Anpassung stellt sicher, dass der Sensor so empfindlich wie möglich ist, ohne Fehlalarme auszulösen.

6.3 IO-Link-Integration

Erweiterte MDC-Sensorfunktion IO-Link Konnektivität. Dieses digitale Protokoll ermöglicht es dem Sensor, den tatsächlichen Signalamplitudenwert (0-100 %) an den PLC zu melden, und nicht nur digitale Schaltsignale.

• Vorteil: Vorausschauende Wartung. Wenn die Signalstärke „Luft“ im Laufe eines Monats um 5 % abnimmt, kann der PLC eine Warnung „Sensor reinigen“ melden, die auf Staubansammlungen auf der Piezofläche hinweist, lange bevor der Sensor kein Blatt erkennt.

---

7. Fehlerbehebung und Wartung

Selbst das robusteste System stößt auf Probleme. Hier finden Sie eine Anleitung zur Behebung häufiger MDC-Anomalien.

7.1 Falsche Doppelblattauslösung (Maschine stoppt unnötig)

• Ursache: Blattflattern. Das Blatt flattert und lenkt den Strahl ab.
  Lösung: Stabilisieren Sie die Bahn oder erhöhen Sie die interne Verzögerung des „Mittelungsfilters“ des Sensors (z. B. von 2,5 ms auf 10 ms Reaktionszeit).
• Ursache: Falten. Durch eine starke Falte im Papier entsteht eine örtliche Luftblase.
  Lösung: Verwenden Sie einen M30-Hochleistungssensor, um die Falte zu durchdringen, oder stellen Sie den unteren Schwellenwert so ein, dass er toleranter ist.

7.2 Falsche Einzelblattmessungen (Doppelblattdurchläufe)

• Ursache: "Nass" Double. Wenn zwei Bleche mit Öl oder Nasskleber zusammengeklebt werden, entsteht kein Luftspalt.
  Lösung: Ultraschall basiert auf dem Luftspalt. Ein nasses Doppel verhält sich wie ein einzelnes dickes Blatt. Allerdings ist die Masse doppelt so hoch. Durch erneutes Einlernen des Sensors speziell für den „Wet Double“-Stapel kann er möglicherweise die Dämpfung allein aufgrund der Masse erkennen, obwohl dies schwierig ist.
• Ursache: Poröses Material. Der offen gewebte Stoff lässt den Schall problemlos durch.
  Lösung: Verwenden Sie einen Sensor mit höherer Frequenz (400 kHz), da hohe Frequenzen durch kleine Fasern leichter blockiert werden.

---

8. Der Yujie Piezo-Vorteil: Materialwissenschaft an der Quelle

Um diesen technischen Bericht abzuschließen, ist es wichtig, den MDC-Sensor in den Kontext der Fähigkeiten seines Herstellers Yujie Piezo zu stellen. Ein Ultraschallsensor ist nur so gut wie sein Keramikelement.

8.1 Vertikale Integration von PZT

Die meisten Sensormonteure kaufen generische Piezoscheiben von Drittanbietern. Yujie Piezo stellt seine eigenen her Piezoelektrische Keramik (PZT) elements.

• Konsistenz: Für die Doppelblatterkennung müssen die Resonanzfrequenzen von Sender und Empfänger perfekt übereinstimmen. Yujies Kontrolle über den Sinterprozess stellt sicher, dass jedes Paar akustisch aufeinander abgestimmt ist und maximiert so die Empfindlichkeit.
• Anpassung: Da Yujie die Keramikformulierung kontrolliert, können sie die „Dotierung“ des PZT-Materials modifizieren, um es für bestimmte Eigenschaften zu optimieren – wie zum Beispiel eine hohe thermische Stabilität für Sensoren, die in heißen Trockenöfen verwendet werden, oder hohe Kopplungskoeffizienten für Sensoren, die eine extreme Durchdringungsleistung benötigen.

8.2 Zukunftssicher mit Industrie 4.0

Yujies Entwicklungs-Roadmap orientiert sich an der „Smart Factory“. Durch die Integration der digitalen Signalverarbeitung (DSP) direkt auf dem Sensorchip bietet die nächste Generation von MDC-Sensoren:

• Multi-Material-Profile: Die Möglichkeit, Einstellungen für „Karton“, „Folie“ und „Kunststoff“ zu speichern und über den Befehl PLC sofort zwischen ihnen zu wechseln.
• Selbstdiagnose: Sensoren, die die Piezo-Alterung selbst überwachen und Austauschpläne empfehlen.

---

Conclusion

The MDC Doppelblatt-Erkennungssensor ist ein Eckpfeiler der modernen industriellen Automatisierung. Es verwandelt die subtile Physik der Ultraschallwellenausbreitung in eine binäre Gewissheit: „Los“ oder „Stopp“. Für Hersteller in der Druck-, Batterie- und Verpackungsbranche macht diese Technologie den Unterschied zwischen einer profitablen Schicht und einem katastrophalen Ausfallereignis aus.

Durch die Wahl Yujie PiezoKunden erhalten nicht nur Zugang zu einem Sensor, sondern auch zu den grundlegenden Materialwissenschaften, die hochpräzise Ultraschallmessungen ermöglichen. In einer Welt, in der Null-Fehler der einzig akzeptable Standard ist, bietet der MDC-Sensor die erforderliche Vision, um diesen Standard zu erreichen.

---

Detaillierter Anhang: Technische Daten und Vergleiche

Tabelle A1: MDC-Sensor im Vergleich zu Konkurrenztechnologien

Tabelle A2: Standardspezifikationen für die MDC-Sensorserie (Referenz)

Tabelle A3: LED-Statusanzeigelogik
