압전 에너지 수확: 기계적 에너지를 전력으로 변환
오늘날 상호 연결되고 센서가 풍부한 세상에서 자체 전원 공급 장치에 대한 수요가 급속히 증가하고 있습니다. 압전 에너지 수확 기계적 진동을 사용 가능한 전력으로 변환하는 가장 효율적인 방법 중 하나입니다. 이 기술은 배터리에 대한 의존도를 줄일 뿐만 아니라 수십 년 동안 지속 가능하고 유지 관리가 필요 없는 작동을 가능하게 하여 다음과 같은 용도에 이상적입니다. IoT 센서 네트워크 및 원격 모니터링 시스템.
압전 에너지 수확이란 무엇입니까?
압전 에너지 수확 진동, 압력 변화 또는 기계적 충격과 같은 주변 기계적 에너지를 포착하고 이를 전기 에너지로 변환하는 프로세스입니다. 압전재료. 이 재생 가능 에너지원은 수년 또는 수십 년 동안 배터리 교체 없이 저전력 전자 장치의 자율 작동을 가능하게 합니다.
이 기술은 압전 효과, 특정 결정질 재료는 기계적으로 응력을 받을 때 전하를 생성합니다. 에너지 수확에 사용되는 일반적인 압전 재료에는 지르콘 티탄산납(PZT) 세라믹, 폴리비닐리덴 플루오라이드(PVDF) 폴리머 및 새롭게 떠오르는 무연 대체 재료가 포함됩니다.
압전 에너지 수확의 작동 원리

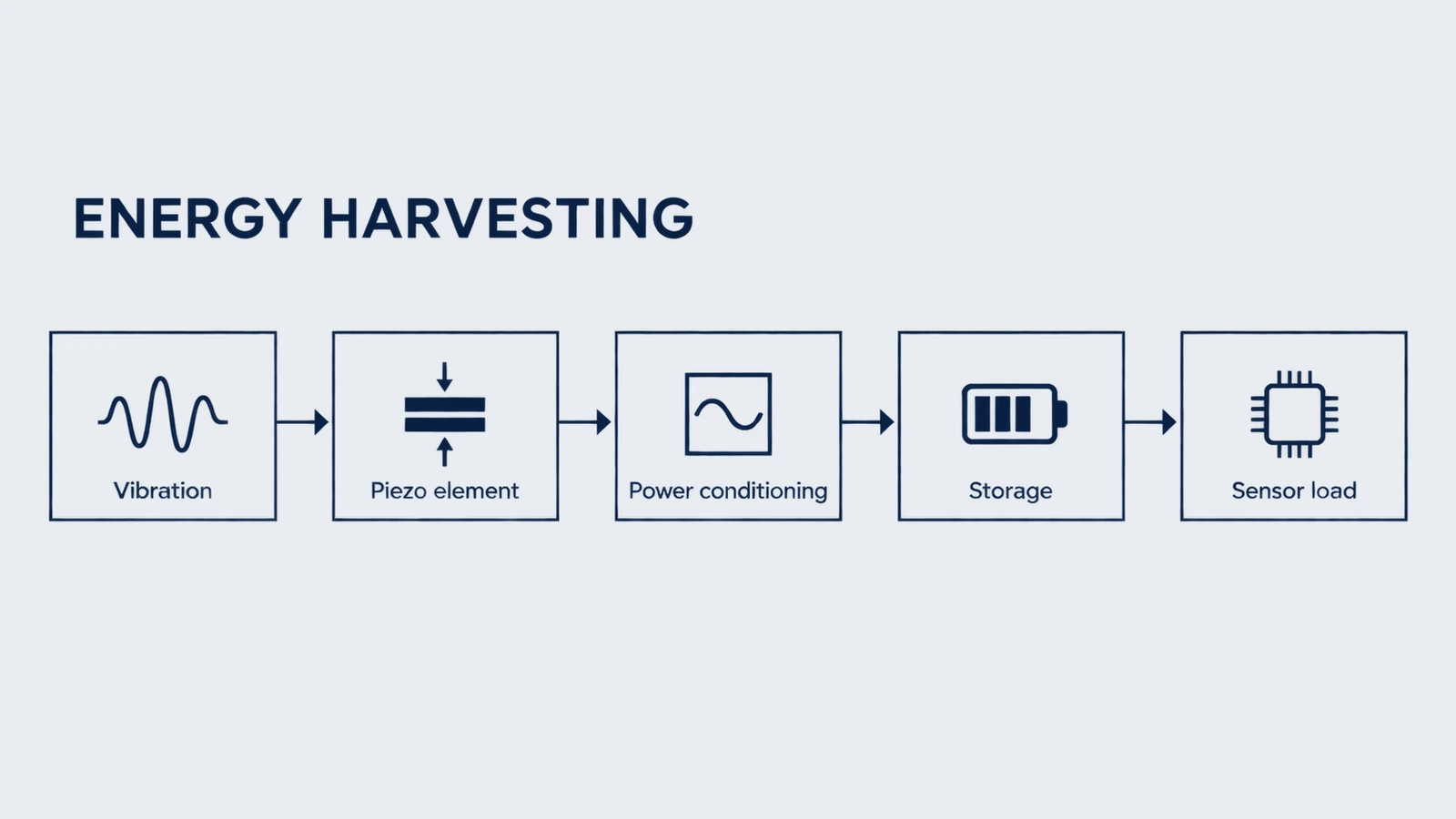

완전한 압전 에너지 수확 시스템은 주변 진동을 사용 가능한 전력으로 변환하기 위해 함께 작동하는 여러 주요 구성 요소로 구성됩니다.
1. 기계적 입력 및 에너지 포착
외부 진동이나 움직임으로 인해 기계적인 응력이 발생합니다. 압전재료. 수확기의 기계적 구조는 진동원과 효율적으로 결합되도록 설계되어야 합니다. 하베스터와 진동 소스 간의 공진 주파수 일치는 에너지 포집 효율을 극적으로 향상시킵니다. 때로는 비공진 작동에 비해 10배 이상 향상됩니다.
2. 전기 신호 생성
압전 효과로 인해 기계적 변형으로 인해 재료의 전극에 교류 전압이 생성됩니다. 전압 진폭은 압전 전하 상수(d₃₃), 적용된 응력, 재료 두께를 포함한 여러 요인에 따라 달라집니다. 일반적인 전압 출력 범위는 설계에 따라 몇 볼트부터 100V 이상까지입니다.
3. AC-DC 정류
실제 사용을 위해서는 압전소자에서 생성된 AC 전압을 DC로 변환해야 합니다. 풀 브리지 정류기는 전압 강하(일반적으로 0.6-1.4V)를 발생시키기는 하지만 일반적으로 사용됩니다. 인덕터의 동기화된 스위칭 수확(SSHI) 또는 능동 정류기와 같은 고급 정류 회로는 표준 다이오드 브리지에 비해 변환 효율을 200-400% 향상시킬 수 있습니다.
4. 에너지 저장 및 관리
정류된 DC 전력은 커패시터나 충전용 배터리에 저장됩니다. 유지보수가 필요 없는 작동을 위해서는 누설이 매우 낮은 슈퍼커패시터가 선호되는 경우가 많습니다. 전력 관리 IC는 전압 레벨을 조절하고 최대 전력 지점 추적(MPPT) 알고리즘을 구현하여 다양한 진동 조건에서 에너지 추출을 최적화합니다.
5. 부하 전원 공급
저장된 에너지는 무선과 같은 저전력 장치에 전력을 공급합니다. 센서 노드, RF 송신기 또는 초저전력 모드에서 작동하는 마이크로컨트롤러. 최신 시스템은 센서가 주기적으로 활성화되어 측정을 수행하고 데이터를 전송하고 절전 모드로 돌아가는 듀티 사이클 작동을 지원할 수 있습니다.
에너지 수확용 압전 재료
에너지 수확 성능을 최적화하려면 재료 선택이 중요합니다. 다양한 응용 분야에는 다양한 재료 특성이 필요합니다.
PZT 세라믹(티탄산지르콘산납)
PZT 재료 가장 높은 전기 기계 결합 계수(k₃₃ 최대 0.75)와 압전 전하 상수(d₃₃ 일반적으로 300-600 pC/N)를 제공하여 고효율 에너지 수확에 이상적입니다. 우리의 PZT 디스크 구성 요소 및 링 요소 에너지 수확 애플리케이션에 최적화되어 있습니다.
PVDF 폴리머
유연한 폴리비닐리덴 플루오라이드(PVDF) 필름은 큰 변형이나 순응적인 설치가 필요한 응용 분야에 탁월합니다. PZT보다 낮은 에너지 밀도를 제공하는 반면, PVDF의 유연성은 웨어러블 애플리케이션 및 인간 동작 또는 직물 통합에서 에너지 수확에 이상적입니다.
무연 대안
환경 규제로 인해 니오브산나트륨칼륨(KNN), 티타늄지르콘산바륨칼슘(BCZT)과 같은 무연 압전 재료의 개발이 촉진됩니다. 성능은 현재 PZT보다 뒤떨어져 있지만, 진행 중인 연구에서는 특히 적당한 전력 밀도 애플리케이션의 경우 이 격차를 계속해서 좁히고 있습니다.
압전 에너지 수확의 응용
산업 모니터링 및 예측 유지 관리
압전 수확기는 회전하는 기계의 진동 센서에 전력을 공급하여 배터리 유지 관리 없이 지속적인 상태 모니터링을 가능하게 합니다. 기계 진동으로부터 에너지 수확은 0.1-10 mW의 전력을 제공합니다. 무선 센서 시스템 베어링 상태를 모니터링하고, 이상 현상을 감지하고, 고장이 발생하기 전에 예측합니다.
교량 및 건물의 구조 상태 모니터링 시스템은 압전 에너지 수확을 사용하여 균열, 부식 및 구조적 저하를 감지하는 분산 센서 네트워크에 전력을 공급합니다. 멀리 떨어져 있거나 접근하기 어려운 위치에 설치하면 값비싼 배터리 교체가 필요하지 않습니다.
IoT와 스마트 시티 인프라
The 사물 인터넷 혁명 자체 전원 공급 센서 노드에 따라 달라집니다. 압전 에너지 수확기는 다음을 가능하게 합니다.
- 환경 모니터링: 주변 진동으로 구동되는 온도, 습도, 공기질 센서
- 스마트 빌딩: 자체 전력 점유 및 환경 센서를 통한 HVAC 최적화
- 트래픽 모니터링: 도로에 내장된 수확기는 차량 감지 및 계수 시스템을 구동합니다.
- 자산 추적: 물류 애플리케이션을 위한 컨테이너 및 배송 모니터링
의료 및 웨어러블 전자제품
심장 박동기와 같은 의료용 임플란트는 심장 박동과 신체 움직임에서 에너지를 수확할 수 있어 잠재적으로 장치 수명을 5-10 years에서 수십 년으로 연장할 수 있습니다. 웨어러블 건강 모니터는 걷기, 달리기 또는 기타 활동에서 에너지를 수확하여 배터리 수명을 보충합니다.
연구 프로토타입은 걷기 동작으로 인한 1-5 mW의 전력 생성을 시연합니다. 이는 많은 웨어러블 센서 및 건강 모니터링 장치에 충분한 수준입니다. 이는 당사의 전문 지식과 일치합니다. 문서화된 압전 부품.
자동차 및 운송
타이어 공기압 모니터링 시스템(TPMS)은 주행 중 타이어 진동과 변형으로부터 에너지를 수집할 수 있습니다. 철도 애플리케이션에는 지나가는 열차에서 신호 시스템과 센서 네트워크에 전력을 공급하는 트랙 장착 수확기가 포함됩니다.
소비자 가전
압전 요소가 내장된 바닥 타일과 통로는 유동인구로부터 전력을 생산합니다. 키보드와 리모콘은 배터리가 필요 없으며 버튼 누르기와 기계적 작동만으로 전원을 공급받을 수 있습니다.
에너지 수확 시스템에 대한 설계 고려 사항
공명 튜닝 및 주파수 매칭
최대 전력 추출은 수확기의 고유 주파수가 환경의 주요 진동 주파수와 일치할 때 발생합니다. 조정 가능한 수확기는 조정 가능한 검증 질량 또는 자기 스프링을 사용하여 다양한 주파수 조건에 적응합니다. 일반적인 주변 진동 주파수 범위는 10-200 Hz이며 산업 기계는 종종 30-60 Hz에서 진동합니다.
임피던스 매칭
압전 소자의 전기 임피던스는 최대 전력 전달을 위해 부하 임피던스와 일치해야 합니다. 전력 관리 회로는 변화하는 진동 조건과 부하 요구 사항에 적응하는 임피던스 매칭 알고리즘을 구현합니다.
회로 효율 최적화
에너지 수확 체인의 모든 구성 요소에는 손실이 발생합니다. 고효율 정류기, 낮은 대기 전류 조정기, 초저누설 저장 요소가 필수적입니다. 기계적 입력부터 사용 가능한 전기 출력까지의 시스템 효율은 일반적으로 10-40% 범위이며 고급 회로는 60% 이상을 달성합니다.
성능 지표 및 전력 출력
압전 에너지 하베스터는 진동 진폭과 주파수에 따라 마이크로와트에서 밀리와트에 이르는 전력 수준을 생성합니다.
- 낮은 진동(0.1g, 10 Hz): 10-100 μW — 수면 시간이 긴 초저전력 센서에 적합
- 보통 진동(0.5g, 50 Hz): 100-500 μW — 주기적인 전송으로 대부분의 무선 센서 노드에 전력을 공급합니다.
- 고진동(1-2g, 100 Hz): 1-10 mW — 빈번한 데이터 전송으로 지속적인 감지가 가능합니다.
- 충격/충격 이벤트: 짧은 기간 동안 10-100 mW 범위의 최대 전력
최신 초저전력 마이크로컨트롤러와 RF 트랜시버는 절전 모드에서 1-2μA, 활성 전송 중에 10-20 mA를 소모하므로 에너지 수확 애플리케이션에 매우 적합합니다.
장점과 과제
주요 장점
- 배터리가 필요 없는 작동: 일회용 배터리로 인한 교체 비용 및 환경 폐기물 제거
- 컴팩트하고 내구성: 검증 질량 이상으로 움직이는 부품이 없는 고체 작동
- 긴 수명: 제대로 설계된 시스템은 유지보수 없이 20년 이상 작동 가능
- 확장 가능: 소규모 MEMS 수확기부터 대규모 토목 공학 설치까지
- 환경 지속 가능성: 환경에 미치는 영향을 최소화하는 재생 에너지원
기술적 과제
- 전력 밀도 제한: 출력 전력 수준은 저전력 전자 장치에 적합하지만 고소비 장치에 전력을 공급할 수는 없습니다.
- 주파수 의존성: 협대역 공진 수확기에는 안정적인 진동 주파수가 필요합니다.
- 설치 복잡성: 최적의 배치와 기계적 결합은 성능에 매우 중요합니다.
- 초기 비용: 배터리에 비해 초기 비용이 높지만 수명 주기 비용은 더 낮은 경우가 많습니다.
- 환경 민감도: 온도 변화는 공진 주파수와 재료 특성에 영향을 미칩니다.
미래 동향과 혁신
연구에서는 다음과 같은 몇 가지 유망한 방향을 통해 압전 에너지 수확 기능을 지속적으로 발전시키고 있습니다.
- 비선형 수확기: 비선형 역학 및 자기 상호작용을 이용한 광대역 작동
- 하이브리드 시스템: 압전, 전자기 및 정전기 수확 메커니즘 결합
- 나노구조 재료: 고급 재료 가공 효율성 향상 및 비용 절감
- 기계 학습 최적화: 복잡한 진동 패턴에 적응하는 AI 기반 전력 관리
- 유연하고 신축 가능한 장치: 웨어러블 및 곡면용 컨포멀 수확기
Conclusion
압전 에너지 수확 자율 감지 시스템을 위한 지속 가능한 배터리 없는 전력 생산을 가능하게 하는 혁신적인 기술을 나타냅니다. IoT 배포가 확대되고 환경 문제가 지속 가능성 이니셔티브를 주도함에 따라 에너지 수확 솔루션은 산업, 인프라, 의료 및 소비자 애플리케이션 전반에 걸쳐 점점 더 중요해질 것입니다.
성공하려면 재료 선택, 기계 설계, 공명 조정 및 전기 회로 최적화에 세심한 주의가 필요합니다. 우리의 전문 지식 고성능 압전재료 맞춤형 변환기 설계를 통해 특정 응용 분야 요구 사항에 최적화된 맞춤형 에너지 수확 솔루션을 개발할 수 있습니다.
