Piezoelektrische Motoren: „Squiggle“-Motoren und Ultraschallantriebe verstehen
Piezoelektrische Motoren unterstützen eine präzise Bewegungssteuerung in Branchen, in denen kompakte Größe, leiser Betrieb und hochauflösende Positionierung von entscheidender Bedeutung sind. Im Gegensatz zu herkömmlichen elektromagnetischen Motoren piezoelektrische Motoren verlassen Sie sich auf die Verformung von Piezoelektrische Keramik um Bewegung zu erzeugen – was bei bestimmten Anwendungen deutliche Vorteile bietet. In diesem Artikel untersuchen wir die Prinzipien piezoelektrischer Motoren, mit besonderem Schwerpunkt auf Ultraschallmotoren und „Squiggle“-Motoren, und untersuchen ihre wichtigsten Anwendungen in verschiedenen Branchen.
Was ist ein piezoelektrischer Motor?
A piezoelektrischer Motor ist ein Aktuatortyp, der die Verformung von nutzt piezoelektrische Materialien um eine mechanische Verschiebung zu erzeugen. Wenn an diese Materialien eine Spannung angelegt wird, verändern sie ihre Form – sie dehnen sich aus oder ziehen sich im mikroskopischen Maßstab zusammen. Durch sorgfältige Steuerung des Eingangssignals und der Strukturkonfiguration kann diese Verformung in eine kontrollierte Dreh- oder Linearbewegung umgewandelt werden.
Wie sie sich von elektromagnetischen Motoren unterscheiden
- Keine Magnetfelder: Piezomotoren sind nicht auf Magnetfelder angewiesen und eignen sich daher für MRT-Geräte und sensible Umgebungen.
- Kompakt und präzise: Diese Motoren sind typischerweise kleiner und können im Nanometerbereich positioniert werden.
- Stiller Betrieb: Da nur wenige bewegliche Teile vorhanden sind, erzeugen sie weniger Lärm und Vibrationen.

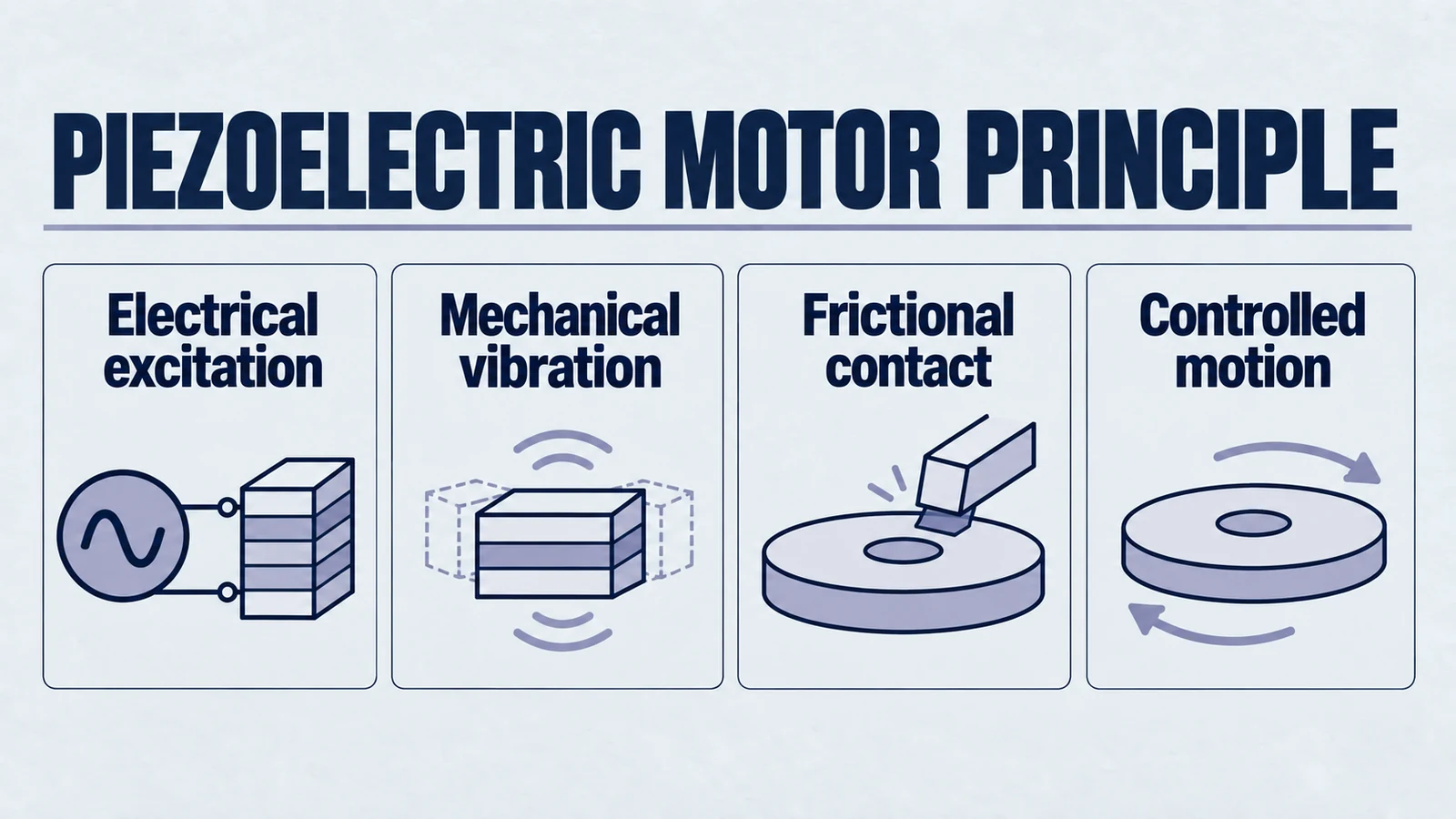

Ultraschallmotorprinzip
Ultraschallmotoren sind eine der häufigsten Arten von piezoelektrischen Motoren. Sie arbeiten nach dem Prinzip hochfrequenter Schwingungen, die durch induzierte Schwingungen erzeugt werden Piezoelektrische Keramik.
Funktionsprinzip
- Piezoelektrische Anregung: Hochfrequente Wechselspannung wird an a angelegt piezoelektrisches Element.
- Stehende oder wandernde Welle: Das Keramiksubstrat erzeugt Ultraschallschwingungen.
- Reibungsantrieb: Ein Rotor oder Schieber, der mit dem vibrierenden Substrat in Kontakt steht, wird durch Reibung angetrieben.
Das Ergebnis ist eine kontinuierliche Bewegung mit präziser Steuerung. Diese Motoren sind ideal, wenn gleichmäßige, schnelle und kontrollierte Bewegungen wichtig sind, insbesondere bei Anwendungen, die ein hohes Drehmoment bei niedriger Drehzahl erfordern.
Vorteile von Ultraschallmotoren
- Hohes Drehmoment-Größen-Verhältnis
- Keine elektromagnetische Störung
- Geringe Wärmeentwicklung
- Schnelle Reaktionszeit
Der „Squiggle“-Motor: Ein einzigartiger Linearantrieb
„Squiggle“-Motoren sind eine Unterart linearer piezoelektrischer Motoren, die für ultrakompakte Umgebungen entwickelt wurden. Im Gegensatz zu herkömmlichen Motoren mit Welle oder Rotor nutzen diese Motoren die Vibrationsbewegung von Piezoelemente um eine lineare Verschiebung durch eine Antriebswelle mit Gewinde zu erzeugen.
Hauptmerkmale
- Miniaturgröße: Einige Kringelmotoren haben einen Durchmesser von nur wenigen Millimetern.
- Hohe Auflösung: Positionierung im Submikrometerbereich möglich.
- Self-locking: Hält die Position ohne kontinuierliche Stromversorgung.
Wie es funktioniert
Zwei oder mehr Piezoelemente Vibrieren Sie in sorgfältig abgestuften Mustern und erzeugen Sie elliptische Bewegungen. Diese Bewegung bewirkt, dass sich eine Mutter um eine Gewindeschraube dreht und diese linear antreibt – daher die „Schnörkel“-Aktion, die dem Motor seinen Namen gibt.
Piezomotoranwendungen
Piezoelektrische Motoren werden mittlerweile weithin in Branchen eingesetzt, die eine kompakte, präzise und geräuscharme Betätigung erfordern:
Medizinische Ausrüstung
- Chirurgische Werkzeuge mit Mikrometerpräzision
- MRT-kompatible Geräte (keine magnetischen Störungen)
- Medizinische Ultraschallgeräte erfordert eine präzise Positionierung
Industrielle Automatisierung
- Präzisionsschritte in der Halbleiterfertigung
- Optische Ausrichtungssysteme
- Automatisierte Positionierungssysteme
Unterhaltungselektronik
- Autofokus und Zoom in Smartphone-Kameras
- Miniatur-Haptik-Feedback-Systeme
- Mechanismen von Schönheitsgeräten
Luft- und Raumfahrt & Verteidigung
- Satellitenspiegeleinstellungen
- Vibrationsfreie Navigationskomponenten
- Präzise Antennenpositionierung
Herausforderungen und Überlegungen
Piezoelektrische Motoren bieten zwar deutliche Vorteile, bringen aber auch Herausforderungen mit sich:
- Cost: Erweitert ceramics und Steuerelektronik können teuer sein.
- Antriebselektronik: Für den Hochfrequenzbetrieb sind spezielle Treiber erforderlich.
- Wear: Reibungsbasierte Antriebsmechanismen können sich mit der Zeit verschlechtern.
Zukünftige Trends in der piezoelektrischen Motortechnologie
Der Bereich der piezoelektrischen Motoren entwickelt sich ständig weiter Neue Trends in der piezoelektrischen Technologie:
- Verbesserte Materialien: Neu PZT Formulierungen bietet eine bessere Leistung
- Verbesserte Kontrollsysteme: Fortschrittliche Treiberelektronik für einen reibungsloseren Betrieb
- Integrationsfunktionen: Bessere Kompatibilität mit modernen Automatisierungssystemen
Conclusion
Piezoelektrische Motoren, einschließlich Ultraschallantriebe und Squiggle-Motoren, bieten große Vorteile bei der präzisen Bewegungssteuerung, insbesondere in größenbeschränkten und magnetisch empfindlichen Umgebungen. Da die Anwendungen von Piezomotoren immer weiter zunehmen, wird ihre Rolle bei der Ermöglichung von Innovationen in Medizin-, Industrie- und Verbraucherprodukten nur noch zunehmen.
Für Ingenieure, Designer und Beschaffungsspezialisten ist das Verständnis der Ultraschallmotorprinzip und die einzigartigen Eigenschaften jedes einzelnen piezoelektrischer Motor Typ ist der Schlüssel zur Auswahl der richtigen Bewegungstechnologie.
