Entwerfen eines piezoelektrischer Wandler ist ein vielschichtiges technisches Unterfangen, das ein empfindliches Gleichgewicht physikalischer, elektrischer und akustischer Parameter erfordert, um eine optimale Leistung zu erzielen. Ob für fortgeschrittene medizinische Zwecke gedacht Ultraschallsysteme, hochpräzise industrielle Sensorplattformen oder Aktuatoren in Automatisierungsgeräten, der Erfolg eines jeden Piezo-Wandler-Design hängt von fundierten technischen Kenntnissen und einer sorgfältigen Abwägung der Kompromisse zwischen Empfindlichkeit, Bandbreite, mechanischer Haltbarkeit, Herstellbarkeit und thermischer Belastbarkeit ab. In diesem umfassenden Leitfaden untersuchen wir die am häufigsten auftretenden Probleme Piezo-Wandler-Design und präsentieren robuste, praxiserprobte Lösungen, die sowohl durch theoretisches Verständnis als auch durch praktische Anwendung unterstützt werden.
1. Herausforderungen bei der Materialauswahl
Problem:
Auswahl des am besten geeigneten Piezoelektrisches Material ist ein grundlegender Schritt in jedem Wandlerdesign. Die Vielfalt der Materialien und die unterschiedlichen Leistungsmerkmale, die sie bieten, führen jedoch häufig zu Verwirrung und Fehltritten. Die falsche Wahl kann zu einer schlechten Transduktionseffizienz, einer geringen Bandbreite, einer instabilen Leistung im Laufe der Zeit oder einer Ungeeignetheit für die Umgebung führen.
Lösung:
Ingenieure müssen eine Kombination kritischer Materialparameter bewerten:
- Elektromechanischer Kopplungskoeffizient (k): Höhere Werte weisen auf eine bessere Energieumwandlungseffizienz hin, die sowohl für die Emission als auch für den Empfang von entscheidender Bedeutung ist.
- Dielektrizitätskonstante: Beeinflusst die Signalamplitude und die Impedanzanpassung; Hohe Werte können dazu beitragen, den Spannungsbedarf des Antriebs zu reduzieren.
- Curie-Temperatur: Der Schwellenwert, ab dem das Piezomaterial seine Polarisation verliert. Unverzichtbar für die Bestimmung der Einsatzeignung unter thermischer Belastung.
- Mechanischer Qualitätsfaktor (Qm): Reguliert Dämpfungs- und Bandbreiteneigenschaften und beeinflusst die Signalklarheit und -auflösung.
While PZT (Bleizirkonattitanat) das dominierende Material aufgrund seiner nachgewiesenen Vielseitigkeit und seines hervorragenden Leistungs-Kosten-Verhältnisses bleibt, müssen Designer Alternativen in Betracht ziehen wie:
- Wismutitanat für Umgebungen mit hohen Temperaturen,
- KNN (Kaliumnatriumniobat) und andere bleifreie Keramiken für umweltsensible oder gesetzeskonforme Anwendungen.
Kundenspezifische Materialien können auch für Nischenanwendungen entwickelt werden, indem proprietäre Dotierstoffe gemischt werden, um bestimmte Eigenschaften wie Permittivität, Härte oder Kopplungsverhalten anzupassen. Detaillierte Spezifikationen finden Sie in unserem umfassenden Leitfaden für piezoelektrische Materialien.
2. Impedanzanpassung und Signalverlust
Problem:
Ohne ordnungsgemäße Impedanzanpassung können erhebliche Teile des elektrischen Signals zur Quelle zurückreflektiert werden, anstatt effektiv in mechanische Bewegung umgewandelt zu werden. Diese Nichtübereinstimmung führt zu einer verringerten Systemeffizienz, einer verringerten Signalklarheit und einem unerwünschten Wärmeaufbau.
Lösung:
- Akustische Anpassungsschichten: Tragen Sie ein oder mehrere Zwischenmaterialien mit sorgfältig berechneten akustischen Impedanzwerten auf, um die Diskrepanz zwischen den zu überbrücken piezoelektrisches Element und das Ausbreitungsmedium (z. B. menschliches Gewebe, Flüssigkeit, Luft).
- Elektrische Anpassungsnetzwerke: Entwerfen Sie passive L-C-Netzwerke (Induktor-Kondensator), um Spannungsreflexion zu minimieren und die Leistungsabgabe zu maximieren.
- Vollspektrumsimulation: Führen Sie eine erweiterte Frequenzbereichsmodellierung durch, um Impedanzeigenschaften über die gewünschte Bandbreite zu analysieren und potenziellen Fehlanpassungen vorzubeugen.
Der Einsatz von Vektornetzwerkanalysatoren während der Prototypenphase hilft dabei, theoretische Impedanzmodelle anhand der Leistung in der Praxis zu überprüfen. Verständnis Faktoren, die die Empfindlichkeit des piezoelektrischen Sensors beeinflussen kann auch dabei helfen, Impedanzanpassungsstrategien zu optimieren.
3. Bandbreitenbeschränkungen
Problem:
Eine geringe Bandbreite schränkt die funktionale Vielseitigkeit eines Wandlers ein und macht ihn für Anwendungen ungeeignet, die einen breiten Frequenzgang erfordern, wie etwa diagnostische Bildgebung, Sonar oder Materialprüfung.
Lösung:
- Low-Q-Geometrien: Verwenden Sie physische Designs und Materialkombinationen, die auf natürliche Weise eine breitere Frequenzverteilung ermöglichen.
- Verbundkeramik: Integrieren Sie 1-3 Piezo-Verbundwerkstoffe oder mehrschichtige Konfigurationen, die mechanische Festigkeit mit Breitbandleistung kombinieren.
- Dämpfungstechniken: Einführung kontrollierter Verlustmechanismen unter Verwendung spezifischer Trägermaterialien oder viskoelastischer Polymere, um übermäßige Schwingungsenergie zu absorbieren und den Frequenzgang zu glätten.
Darüber hinaus kann die Bandbreite durch Signalverarbeitungstechniken erweitert werden, diese sollten jedoch Optimierungen auf Hardwareebene ergänzen und nicht ersetzen. Erfahren Sie mehr über die Wissenschaft hinter Ultraschallwandlern zur Frequenzgangoptimierung.
4. Mechanische Resonanz und strukturelle Fehler
Problem:
Mechanische Resonanz kann die Signaltreue verzerren oder unter Hochleistungsbedingungen sogar zu schwerwiegenden strukturellen Ausfällen führen. Eine unsachgemäße Montage, ein schlechtes Gehäusedesign oder eine übersteuerte Erregung können diese Probleme verschlimmern.
Lösung:
- Finite-Elemente-Analyse (FEA): Verwenden Sie Simulationswerkzeuge, um Spannungen, Dehnungen und Vibrationsmodi im gesamten Wandlerkörper abzubilden.
- Versteifungsstrategien: Fügen Sie strukturelle Verstrebungen hinzu oder optimieren Sie die Gehäusegeometrie, um Resonanzspitzen zu dämpfen.
- Symmetrie- und Toleranzkontrolle: Sorgen Sie bei der Montage für eine gleichmäßige Kraftverteilung und präzise Ausrichtung, um ungleichmäßigen Verschleiß oder Rissausbreitung zu verhindern.
Prototyping mit physikalischen Dehnungsmessstreifen oder Laservibrometrie ermöglicht die frühzeitige Erkennung resonanter Schwachstellen. Entdecken Sie unsere für industrielle Anwendungen Ultraschall-Schweißwandler die robuste mechanische Designprinzipien demonstrieren.
5. Probleme beim Wärmemanagement
Problem:
Piezoelektrische Elemente sind anfällig für Leistungseinbußen oder Depolarisation bei erhöhten Temperaturen, insbesondere im Dauer- oder Hochleistungsbetrieb. Ein schlechtes thermisches Design kann die Lebensdauer des Geräts verkürzen oder zu Betriebsabweichungen führen.
Lösung:
- Hochtemperaturkeramik: Verwenden Sie Materialien mit erhöhten Curie-Temperaturen für raue Umgebungen.
- Wärmeisolierung: Integrieren Sie keramische Abstandshalter oder wärmebeständige Gehäuse, um empfindliche Elemente zu schützen.
- Aktive Kühlung: Entwerfen Sie für Wandler mit hohem Arbeitszyklus Systeme, die gegebenenfalls Kühlkörper, thermische Durchkontaktierungen oder sogar Flüssigkeitskühlkreisläufe umfassen.
- Temperaturüberwachung: Integrieren Sie Thermistoren oder andere Sensorkomponenten, um eine thermische Rückmeldung in Echtzeit bereitzustellen und schützende Abschaltmechanismen zu implementieren.
Understanding Neue Trends in der piezoelektrischen Technologie kann dabei helfen, neue Lösungen und Materialien für das Wärmemanagement zu identifizieren.
6. Einschränkungen der Miniaturisierung
Problem:
Da die moderne Elektronik zur Miniaturisierung tendiert, bringt die Entwicklung von Hochleistungs-Piezowandlern auf immer kleinerer Grundfläche erhebliche Einschränkungen hinsichtlich der Ausgangsleistung, der Montagegenauigkeit und des Signal-Rausch-Verhältnisses mit sich.
Lösung:
- Mikrofabrikationstechniken: Nutzen Sie fortschrittliche Abscheidungsmethoden wie Siebdruck, Sol-Gel-Verarbeitung oder Dünnschichtsputtern, um kompakte Geometrien zu ermöglichen.
- Materialien mit hoher Energiedichte: Wählen Sie fortschrittliche Piezo-Formulierungen, die die Leistungsmetriken auch bei reduzierten Volumina beibehalten.
- Integration mit MEMS: Kombinieren Sie Piezotechnologie mit mikroelektromechanischen Systemen, um hybride Sensor- oder Betätigungsmodule zu bauen.
Fortschrittliche Verpackungslösungen, einschließlich Flip-Chip-Bonding und Chip-Scale-Verkapselung, tragen dazu bei, die Leistung aufrechtzuerhalten, ohne den Platzbedarf zu erhöhen. Für miniaturisierte Anwendungen ziehen Sie unsere in Betracht Schönheitsgerät-Wandler die ein kompaktes Hochleistungsdesign aufweisen.
7. Klebe- und Verbindungsprobleme
Problem:
Wandlerkomponenten werden oft mit Klebstoffen verbunden, und eine unsachgemäße Verklebung kann zu unerwünschter Dämpfung, Fehlausrichtung, Fehlanpassungen der akustischen Impedanz oder langfristiger Delaminierung aufgrund von Umwelteinflüssen führen.
Lösung:
- Akustisch transparente Klebstoffe: Wählen Sie Bindemittel, die die Signalübertragung nicht beeinträchtigen und eine minimale interne Dämpfung aufweisen.
- Thermomechanische Verträglichkeit: Passen Sie den Wärmeausdehnungskoeffizienten (CTE) des Klebstoffs an angrenzende Materialien an, um eine Delaminierung zu verhindern.
- Montageprotokolle für Reinräume: Setzen Sie beim Kleben strenge Umgebungskontrollen ein, um Verunreinigungen oder Hohlraumbildung zu minimieren.
- Zerstörungsfreie Bewertung: Verwenden Sie Techniken wie Ultraschall-C-Scan oder akustische Mikroskopie, um die Bindungsintegrität zu überprüfen, ohne Prototypen zu beschädigen.
Folgen Sie uns Designtipps für Ultraschallwandlerprojekte für Best Practices bei Montage- und Klebeverfahren.

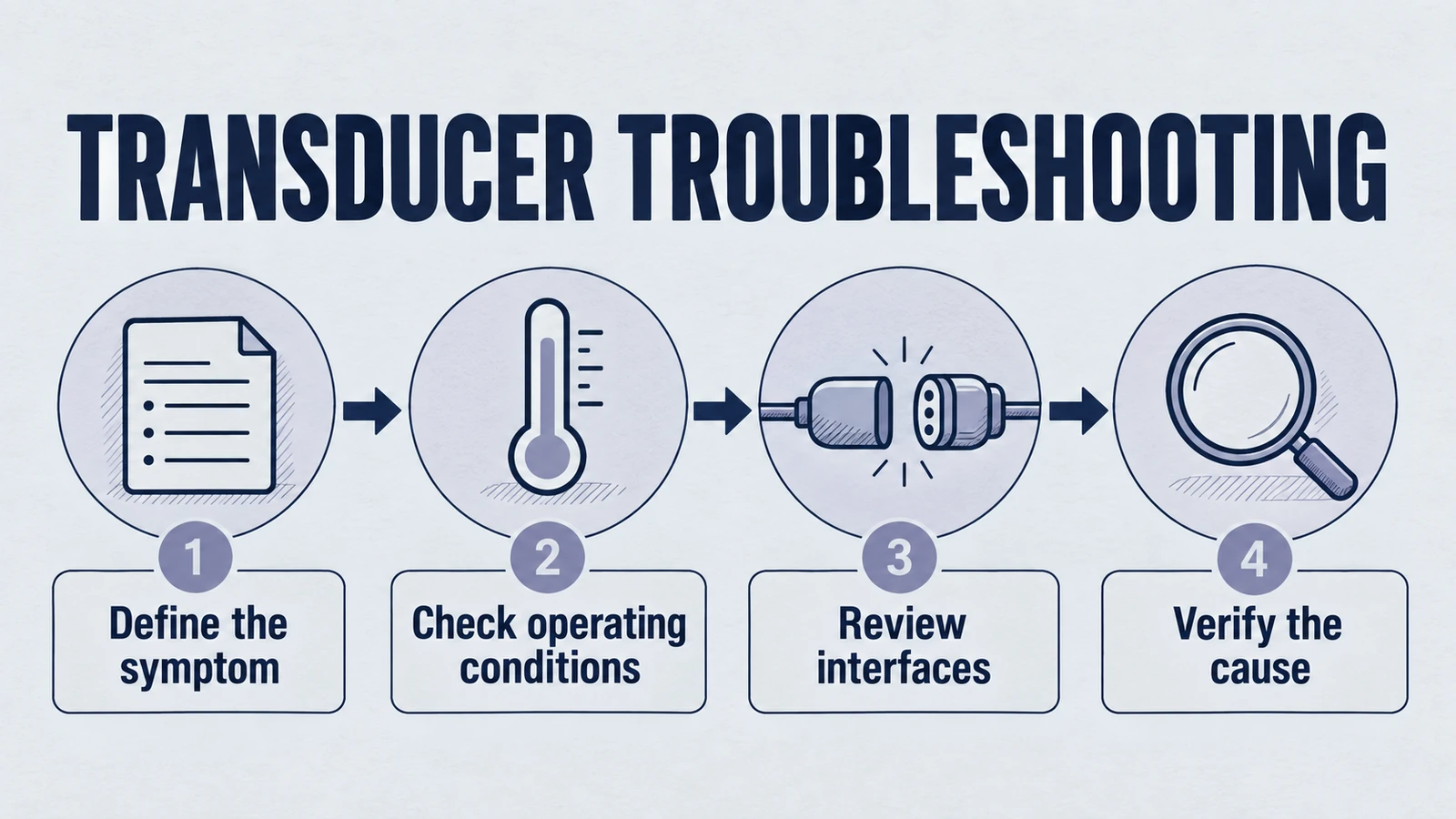

Designprozessoptimierung
Über die Bewältigung spezifischer technischer Herausforderungen hinaus erfolgreich Piezo-Wandler-Design erfordert einen systematischen Ansatz:
- Anforderungsanalyse: Definieren Sie klare Leistungsspezifikationen, einschließlich Frequenzbereich, Belastbarkeit, Umgebungsbedingungen und Zuverlässigkeitsziele
- Multi-Physik-Simulation: Verwenden Sie gekoppelte elektrisch-mechanisch-thermische Modellierung, um die Leistung vor der Prototypenerstellung vorherzusagen
- Iteratives Prototyping: Erstellen und testen Sie mehrere Designvarianten, um theoretische Vorhersagen zu validieren
- Herstellungsüberlegungen: Design für Reproduzierbarkeit und Kosteneffizienz in der Produktion
Bei komplexen Anwendungen kann die Zusammenarbeit mit erfahrenen Herstellern wertvolle Erkenntnisse liefern. Erfahren Sie mehr über strategische Vorteile von OEM-Partnerschaften und unsere OEM Fertigungskapazitäten.
Qualitätssicherung und Prüfung
Robuste Testprotokolle sind für die Validierung unerlässlich Piezo-Wandler-Design:
- Elektrische Charakterisierung: Messen Sie Impedanz, Kapazität und elektromechanische Kopplung über Temperatur- und Frequenzbereiche hinweg
- Akustische Leistungsprüfung: Überprüfen Sie den Frequenzgang, die Strahlmuster und die akustische Leistung mithilfe spezieller Messsysteme
- Umweltstresstests: Unterziehen Sie Prototypen Temperaturwechsel-, Feuchtigkeits-, Vibrations- und Schocktests
- Langzeitzuverlässigkeitsbewertung: Führen Sie beschleunigte Alterungstests durch, um die Betriebslebensdauer vorherzusagen
Understanding wie man einen zuverlässigen Lieferanten auswählt ist von entscheidender Bedeutung, um konsistente, qualitativ hochwertige Komponenten zu erhalten, die den Designspezifikationen entsprechen.
Anwendungsspezifische Überlegungen
Verschiedene Anwendungen erfordern maßgeschneiderte Ansätze Piezo-Wandler-Design:
- Medizinische Geräte: Fokus auf Materialkontaktvalidierung, Betrieb mit geringem Stromverbrauch und präzise Strahlsteuerung. Entdecken Vorteile piezoelektrischer Sensoren in medizinischen Geräten
- Industrielle Automatisierung: Betonen Sie Robustheit, hohe Belastbarkeit und Umweltbeständigkeit. Sehen Sie sich unsere an kundenspezifische Piezoaktorlösungen
- Unterwasseranwendungen: Design für Druckfestigkeit und Korrosionsschutz. Schauen Sie sich unsere an Unterwasserwandler
- Durchflussmessung: Optimieren Sie für Genauigkeit und Langzeitstabilität in flüssigen Umgebungen. Entdecken Sie unsere Durchflusserkennungssysteme
Zukünftige Trends und Innovationen
Das Gebiet der Piezo-Wandler-Design entwickelt sich mit neuen Technologien und Ansätzen weiter:
- Erweiterte Materialien: Entwicklung neuer piezoelektrischer Zusammensetzungen mit verbesserten Eigenschaften
- Additive Fertigung: 3D-Drucktechniken für komplexe Geometrien und integrierte Designs
- Intelligente Wandler: Integration von Sensoren und Signalverarbeitung für adaptives Verhalten
- KI-unterstütztes Design: Algorithmen für maschinelles Lernen zur Optimierung und Leistungsvorhersage
Bleiben Sie informiert über zukünftige Entwicklungen in der piezoelektrischen Technologie um neue Möglichkeiten im Wandlerdesign zu nutzen.
Conclusion
Designing Piezoelektrische Wandler ist ein technisch anspruchsvoller, aber äußerst lohnender Prozess, der an der Schnittstelle von Physik, Ingenieurwesen und Materialwissenschaften liegt. Durch die proaktive Bewältigung der häufigsten Designherausforderungen – von der Materialauswahl und Impedanzanpassung bis hin zum Wärmemanagement und der Miniaturisierung – können Ingenieure Wandler liefern, die strenge Leistungsstandards erfüllen und gleichzeitig Herstellbarkeit und Haltbarkeit gewährleisten.
Durch einen disziplinierten, datengesteuerten Designprozess und die Verpflichtung zu kontinuierlichen Tests und Verfeinerungen wird eine hohe Leistung erzielt Piezowandler Lösungen können für nahezu jede Anwendung realisiert werden – von Diagnosetools bis hin zu industriellen Automatisierungssystemen.
