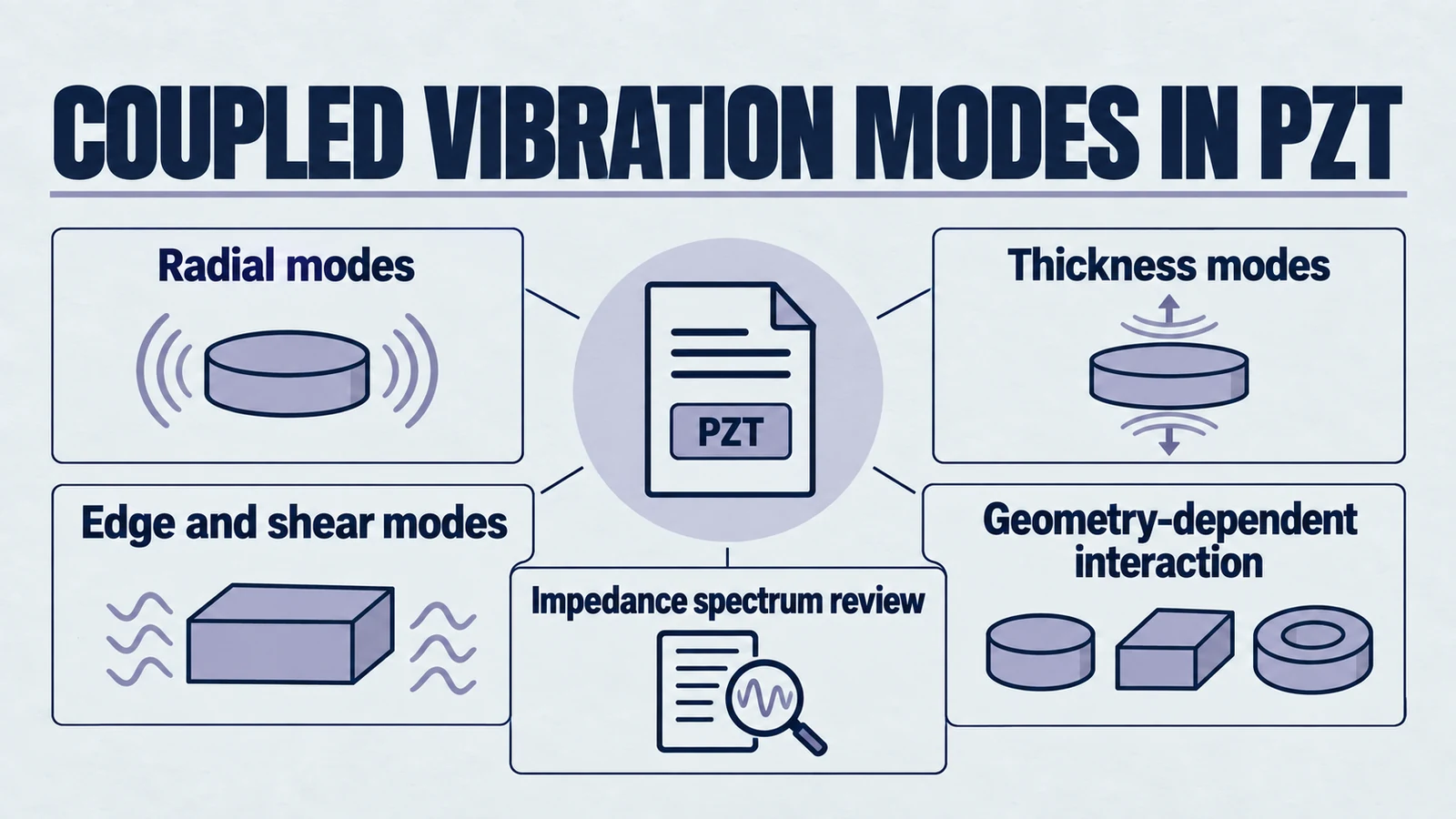

침묵과 소리의 공학: 압전 세라믹의 모드 결합에 관한 종합 논문

1. 소개: "간단한" 공진기의 복잡성

전기 음향 공학의 전문 분야에서 압전 공진기(단일 차원에서만 진동하는 세라믹 요소)의 이상적인 개념은 물리적 현실의 가혹함을 거의 견디지 못하는 이론적 사치입니다. 변환기 설계자의 과제는 단순히 진동을 자극하는 것이 아니라 진동을 제한하는 것입니다. 분극화된 강유전성 세라믹에 교류 전기장을 가하면 단일 축을 따라 고립된 상태를 유지하기를 거부하는 전자기계적 힘의 복잡한 상호 작용이 시작됩니다. 모드 커플링(Mode Coupling)으로 알려진 이 현상은 고정밀 설계에서 가장 중요한 장애물을 나타냅니다. 초음파 장치, 센서및 액츄에이터.

Lead Zirconate Titanate(PZT)와 같은 재료를 사용하여 작업하는 엔지니어 및 설계자에게 모드 결합을 이해하는 것은 학문적인 연습이 아닙니다. 이는 더욱 높은 효율성과 신호 충실도를 요구하는 시장에서 생존하기 위한 필수 요소입니다. 집중형 초음파 장비 변환기, 민감한 수중청음기를 설계하는지 여부 수중 음향또는 반도체 리소그래피용 정밀 액츄에이터에 스퓨리어스 모드(1차 모드에 결합된 원치 않는 진동)가 있으면 임피던스 스펙트럼 왜곡, 전기 기계 변환 효율 감소 및 응력 집중으로 인한 심각한 기계적 고장이 발생할 수 있습니다. 자동차를 운전하는 "간단한" 행위 PZT 디스크 실제로 그 두께의 공명은 정밀하게 조율되어야 하는 방사형, 가장자리 및 전단 모드의 혼란스러운 교향곡으로의 초대입니다.

이 엔지니어링 가이드는 기술 커뮤니티를 위해 준비되었습니다. Yujie Piezo, 압전 세라믹의 모드 결합을 설명합니다. 결합 진동의 이론적 기초, 유한 형상의 스펙트럼 동작, 기하학적 윤곽에서 압전복합체 공학에 이르는 완화 전략을 다룹니다. 연구 개념과 최신 유한 요소 분석(FEA) 실습을 결합함으로써 변환기 설계를 보다 탐색하기 쉬운 엔지니어링 프로세스로 전환하는 데 도움이 됩니다.

1.1 이상과 현실

종종 선형 압전의 구성 법칙에서 파생되는 기본 압전 방정식은 수학을 단순화하기 위해 일반적으로 무한 경계 조건을 가정합니다. "두께 모드" 계산에서는 변형이 엄격하게 단축되고 측면 경계가 사실상 무한대인 무한한 측면 범위의 플레이트를 가정합니다. 반대로, "방사형 모드" 계산에서는 디스크의 두께가 매우 작다고 가정하여 문제를 2차원 평면 응력 상태로 줄입니다. 이러한 이상적인 시나리오에서 공진 주파수는 간단한 주파수 상수(, , ) 및 세라믹의 선형 치수.

그러나 실제 세라믹 요소(디스크, 플레이트, 막대 및 튜브)는 모든 방향에서 유한한 치수를 갖습니다. 탄성 고체의 기본 특성인 포아송 효과는 한 방향의 압축이 필연적으로 직교 방향의 팽창을 유도한다는 것을 나타냅니다. 압전 고체에서 이러한 기계적 결합은 유전 결합에 의해 악화되며, 여기서 전기 변위 벡터도 다축 변형 상태와 연결됩니다. 결과적으로, 두께 공진으로 구동되는 디스크는 필연적으로 반경 방향 운동을 자극합니다. 이러한 방사형 운동의 고조파가 기본 두께 주파수와 일치하면 모드 결합이 발생하여 에너지 분할 및 성능 저하가 발생합니다.

이상적인 1D 피스톤 모델과의 편차는 단순히 귀찮은 일이 아닙니다. 그것은 매체의 근본적인 특성이다. 고전 문헌에 언급된 바와 같이, 유한 원통에 대한 전체 3D 방정식을 푸는 데 수반되는 수학적 노력은 엄청나며 종종 단순한 분석적 표현을 무시하는 근을 가진 초월 방정식을 산출합니다. Tiersten(1969)은 두께 모드의 주파수가 복잡한 삼각 함수의 근에 의해 주어지는 반면 방사형 모드는 베셀 함수를 따른다는 것을 보여주었습니다. 유한체에서 이러한 수학적 설명 간의 상호 작용은 "모드 반발"과 단순 주파수 상수의 붕괴로 이어집니다.

2. 압전 진동의 이론적 기초

모드 결합을 마스터하려면 먼저 전기 및 기계 영역을 묶는 지배 물리학을 이해해야 합니다. 압전 효과는 응력(), 변형률(), 전기장() 및 전기적 변위(). 이러한 구성 방정식은 모드 결합에 대한 모든 이해가 구축되는 기반입니다.

2.1 구성방정식과 텐서 역학

압전 세라믹의 상호 작용은 압전 상수() 그리고 결정적으로 전기기계적 결합 인자(). 스칼라 값이 아니라 텐서이기 때문에 복잡성이 발생합니다. 재료 특성은 폴링 축을 기준으로 적용된 필드의 방향에 따라 크게 달라집니다.

두께 방향(Z축 또는 '3' 방향으로 정의됨)으로 극화된 표준 PZT 세라믹의 경우 결합은 압전 전하 상수 텐서로 설명됩니다. .

• (세로 계수): 이는 동일한 방향으로 적용된 단위 전기장당 폴링 방향으로 전개된 변형률을 나타냅니다. 이는 두께 모드 변환기와 종방향 액추에이터의 주요 동인입니다.
• (횡계수): 이 계수는 필드가 3방향으로 적용될 때 측면 방향(축 1 또는 2)에서 발생하는 변형률을 나타냅니다. 결정적으로, 는 일반적으로 음수입니다. 즉, 두께를 확장하는 양수 필드를 의미합니다() 동시에 직경이 수축됩니다. 이러한 고유한 적대감은 모드 결합의 근원입니다. 재료가 모든 방향으로 동시에 변형되기를 원합니다.
• (전단 계수): 이는 전단 변형률을 횡방향 전기장과 연관시킵니다. 순수한 두께 구동 응용 분야에서는 종종 무시되지만 전단 모드는 전기장 선이 전극 가장자리 근처에서 구부러지거나 재료 폴링이 균일하지 않은 경우 기생적으로 여기될 수 있습니다.

이러한 상호작용의 강도는 전기기계적 결합 인자로 측정됩니다. . 그것을 이해하는 것이 중요합니다. 는 전통적인 의미(전원 출력/전원 입력)의 효율성 측정 기준이 아닙니다. 오히려, 준정적 사이클에서 총 입력 전기 에너지에 대한 저장된 기계 에너지(또는 총 입력 기계 에너지에 대한 저장된 전기 에너지)의 비율을 나타냅니다.

표 1의 중요한 통찰력은 다음과 같습니다. (평면 결합)은 종종 다음보다 상당히 높습니다. 그리고 다음과 비슷합니다. . 이는 PZT 디스크가 전기 에너지를 방사형 진동으로 변환하는 데 매우 효율적이라는 것을 의미하며, 형상이 허용하는 경우 이를 원하는 두께 진동으로 변환하는 것보다 종종 더 효율적입니다. "원치 않는" 모드의 높은 효율성으로 인해 모드 결합이 지속적인 위협이 됩니다.

2.2 분산 및 도파관의 물리학

모드 결합은 근본적으로 제한된 매체 내에서의 파동 전파 문제입니다. PZT 디스크는 원통형 도파관 역할을 합니다. 세라믹을 자극하면 경계(상단/하단 표면 및 원통형 측벽)에서 반사되는 탄성파가 발생합니다. 이러한 반사는 우리가 공명으로 인식하는 정재파를 생성합니다.

이러한 파동의 주파수와 파수(기하학적으로 반비례함) 사이의 관계는 분산 곡선으로 설명됩니다. 순수 탄성 판에서는 다양한 모드(예: 인장, 굴곡)에 대한 분산 곡선이 상호 작용 없이 서로 교차할 수 있습니다. 그러나 압전 고체에서는 모드가 압전 텐서를 통해 결합됩니다. 두 모드의 분산 곡선이 주파수-파수 영역에서 서로 접근할 때 교차하지 않습니다. 그들은 "반격"하거나 "교차 방지"를 겪습니다.

이 반발력은 모드 결합의 스펙트럼 지문입니다. Tiersten(1969)의 수학적으로 엄격한 분석은 공진 주파수가 재료 상수 및 치수를 포함하는 초월 방정식의 근이라는 것을 보여주었습니다. 이러한 방정식의 복잡성은 모드가 상호 작용할 때 단순한 "주파수 상수"가 실패하는 이유를 보여줍니다. 커플링 영역에서 진동 특성은 한 모드 유형에서 다른 모드 유형으로 연속적으로 변경되어 순수한 두께도 순수 방사형도 아닌 하이브리드 모드를 생성합니다.

2.3 1D 모델링의 한계(Mason 모델)

수십 년 동안 엔지니어들은 압전 장치를 시뮬레이션하기 위해 Mason 모델이나 KLM(Krimholtz, Leedom 및 Matthaei) 모델과 같은 1D 등가 회로 모델을 사용해 왔습니다. 이러한 모델은 변환기를 음향 전송선으로 표현하고 압전 요소를 피스톤 소스로 처리합니다.

1D 모델은 초기 크기 조정 및 전기적 매칭에 강력하지만 모드 결합과 관련하여 치명적인 결함을 가지고 있습니다. 즉, 무한한 측면 치수(또는 제로 측면 결합)를 가정합니다. 그들은 "클램핑된" 유전율과 강화된 탄성 상수를 활용하여 두께 모드를 근사화하고 측면 경계 조건을 효과적으로 무시합니다.

• 음의 용량 인공물: Mason 모델에서는 전기기계적 결합을 표현하기 위해 음의 커패시터가 자주 사용됩니다. 회로 해석기에 수학적으로 편리하지만 이 구성 요소는 직접적인 물리적 아날로그가 없으며 보조 모드의 복잡한 상호 작용을 모호하게 만드는 경우가 많습니다. 이는 "상호결합 효과"를 나타내지만 스퓨리어스 모드의 주파수를 예측하는 데는 실패합니다.
• 맹점: 1D 모델은 모든 종횡비의 디스크에 대해 깨끗한 단일 공명을 예측합니다. 직경 대 두께 비율() 2.0은 강한 반경 방향 간섭으로 인해 피스톤으로 공진하지 못하게 됩니다. 형상 최적화를 위해 이러한 모델에만 의존하는 것은 프로토타입 실패의 주요 원인입니다.

3. 공명 기하학: 종횡비 및 모드 차트

압전 공진기 설계에서 가장 중요한 매개변수는 종횡비이며, 일반적으로 측면 치수(직경)의 비율로 정의됩니다. 또는 폭 ) 두께( 또는 ). 공진기의 동작은 이 비율이 진화하면서 뚜렷한 진동 체제를 통해 이동하면서 급격하게 변합니다.

3.1 주파수 상수 및 크기

공진 주파수 는 지배 차원에 반비례합니다. 이 선형 관계는 주파수 상수() 이는 매체의 음속에서 파생된 재료별 값입니다.

• 방사형 모드: . 직경이 줄어들면 방사형 주파수가 높아집니다.
• 두께 모드: . 두께가 감소할수록 두께 주파수는 증가합니다.
• 세로 모드: . 로드 및 바용.

모드 결합에 대한 "위험 영역"은 방사형 모드(또는 에너지 고조파 중 하나)의 주파수가 기본 두께 모드 주파수와 일치하도록 형상이 정렬될 때 발생합니다. 부터 및 크기가 비슷한 경우가 많습니다(예: PZT-4의 경우 ~2000 Hz-m). (원통)은 거의 동일한 주파수에서 기본 방사형 및 두께 공진을 갖습니다. 올바른 형상 선택에 대한 지침은 당사를 참조하십시오. 압전 세라믹 기하학 가이드. 이는 다음과 같은 구성요소를 설계할 때 특히 중요합니다. rings, tubes또는 직사각형 접시.

3.2 Shaw 및 Ikegami 모드 차트

이러한 위험 구역의 역사적 매핑은 Shaw(1956)에 의해 실험적으로 달성되었으며 나중에 Ikegami et al.에 의해 계산 및 실험적으로 개선되었습니다. (1974) 및 Guo (1990). 이 연구자들은 무차원 주파수 매개변수의 도표인 "모드 차트"() 종횡비().

이 차트는 진동 모드의 복잡한 토폴로지를 나타내는 변환기 엔지니어를 위한 탐색 맵입니다.

3.2.1 고원(D/T < 1)

직경이 두께보다 작은(종횡비 < 1) 긴 막대 또는 원통의 경우 진동의 기본 모드는 세로 길이 모드(). 여기서 경계 조건은 응력이 없는 측벽에 의해 지배됩니다.

• 진동 특성: 막대는 길이를 따라 늘어나거나 줄어듭니다. 측면 수축은 균일합니다.
• 연결: 유효 결합 계수()은(는) 높으며 재료의 높이에 접근합니다. (PZT-5H의 경우 약 0.70). 이 영역의 스퓨리어스 모드는 일반적으로 굴곡 또는 굽힘 모드이며 로드가 대칭으로 구동되는 경우 일반적으로 약합니다.

3.2.2 결합 영역(D/T ≒ 1 - 5)

이는 변환기 설계에 있어 가장 위험한 영역입니다. 두께에 비해 직경이 증가함에 따라 방사형 모드의 주파수는 떨어지고 두께 공진 주파수 대역을 "통과"하기 시작합니다.

• R2, R3, R4의 교차점: 기본 방사형 모드 두께 모드보다 훨씬 아래로 떨어집니다. 그러나 두 번째(), 세 번째(), 네 번째() 방사형 모드의 고조파는 두께 모드 주파수를 통과합니다.
• 우연의 일치점: 특정 종횡비에서는 선이 교차합니다. 예를 들어, , 첫 번째 방사형 모드는 두께 모드와 강하게 상호 작용합니다. 에 , (0,2) 방사형 모드는 두께 모드를 교차합니다.
• 결과: 이러한 교차점에서 임피던스 스펙트럼이 분할됩니다. "두께 모드"는 더 이상 별개의 개체로 존재하지 않습니다. 에너지는 두께와 방사형 운동 간에 균등하게 공유됩니다. 그만큼 급격히 떨어지고 기계적 품질 계수() 성능이 저하됩니다. 이 영역은 순수 모드 애플리케이션의 경우 종종 "데드 존(Dead Zone)"이라고 불립니다.

3.2.3 얇은 디스크 영역(D/T > 10)

디스크가 매우 얇아짐에 따라 기본 방사형 모드()은 두께 공명과 멀리 떨어진 매우 낮은 주파수로 이동합니다.

• 고차 고조파: While 는 멀리 떨어져 있으므로 이제 두께 모드는 매우 높은 수준의 방사형 고조파(예: ).
• 결합 감소: 다행히 방사형 모드의 전기기계적 결합은 대략 다음과 같이 확장됩니다. (여기서 는 모드 순서입니다). 따라서 얇은 디스크의 두께 대역에는 스퓨리어스 모드가 많지만 일반적으로 약합니다. 이는 깊고 갈라진 노치보다는 임피던스 곡선에서 "잔디" 또는 "퍼즈"로 나타납니다.
• 애플리케이션: 이는 단일 요소 변환기(예: NDT 프로브, 유량 센서)에 선호되는 형상입니다. 약한 고주파 방사형 노이즈가 있음에도 불구하고 두께 모드가 상대적으로 격리되고 피스톤과 유사하기 때문입니다.

3.3 모드 반발 현상

모드 차트를 자세히 살펴보면 방사형 및 두께 모드의 주파수 선이 단순히 중첩되지 않는다는 것을 알 수 있습니다. 모드 반발력을 나타냅니다.

• 기구: 강성 행렬은 변형률(예: couples 및 ), 압전 매트릭스는 필드를 연결합니다(예: couples 및 ), 모드는 수학적으로 결합된 시스템입니다. 스프링으로 연결된 두 개의 진자와 마찬가지로 동일한 주파수에서 독립적으로 진동할 수 없습니다.
• 횡단 방지: 고유 진동수를 하나로 모으기 위해 형상이 변경되면 시스템이 이들을 강제로 분리시킵니다. 곡선의 위쪽 분기는 "두께 모드"로 시작하지만 상호 작용 영역을 통과하면서 점차적으로 "방사형 모드"로 변형될 수 있으며, 아래쪽 분기는 반대의 역할을 합니다.
• 하이브리드 모드: 가장 가까운 지점(반발 곡선의 "무릎")에서 진동은 하이브리드입니다. 변위 장은 반경 방향과 두께 방향 모두에서 상당한 움직임으로 인해 복잡합니다. 이 하이브리드 상태는 표면 속도 프로파일이 피스톤형이 아닌 불균일(파형)이기 때문에 부하로의 음향 방사에 매우 비효율적인 경우가 많습니다.

4. PZT 디스크의 진동 모드 분류

스퓨리어스 모드를 완화하려면 먼저 이를 식별해야 합니다. PZT 디스크는 다양한 유형의 정재파를 유지할 수 있는 다중 모드 진동기입니다. 각각은 고유한 변위 특성과 스펙트럼 공간을 가지고 있습니다.

4.1 방사형(평면) 모드

방사형 모드는 디스크 모양 세라믹에서 지배적인 스퓨리어스 진동입니다.

• 기본 사항: 기본 모드()은 디스크 직경의 팽창과 수축을 수반합니다. 변위 반경을 따라 는 1차 1종 베셀 함수로 설명됩니다. .
• 절점 구조: 디스크의 중심()는 방사형 변위를 위한 노드입니다(포아송 결합으로 인해 두께가 확장되지만). 가장자리() 최대 방사형 편위를 나타냅니다.
• 배음: 고차 방사형 모드() 동심 절점 원(반경 변위가 0인 디스크 표면의 고리)을 가지고 있습니다. 차수가 증가함에 따라 이러한 노드 원은 서로 더 가까워집니다.
• 영향: Because 는 PZT(0.5 – 0.7)에서 높으며, 이 모드는 매우 활력이 넘칩니다. "커플링 영역"( 1-5), 3차 또는 4차 방사형 고조파는 두께 모드 자체에 필적하는 결합 계수를 가져 심각한 신호 왜곡을 초래할 수 있습니다.

4.2 두께 확장(TE) 모드

이는 대부분의 Langevin 변환기, NDT 프로브 및 의료 센서에 대해 "원하는" 모드입니다. 이상적으로는 디스크의 두께가 균일하게 팽창하고 수축합니다(피스톤 운동).

• '디싱'의 현실: 유한 디스크에서 TE 모드는 결코 순전히 피스톤과 같지 않습니다. 표면 변위는 불균일하며 일반적으로 "디싱" 또는 가우스 프로파일을 나타냅니다. 진폭은 중앙에서 가장 높고 가장자리로 갈수록 감소합니다.
• 원인: 이러한 불균일성은 반경 방향 관성의 클램핑 효과로 인해 발생합니다. 디스크의 중앙은 주변 재료에 의해 효과적으로 "클램핑"되며 가장자리는 응력이 없습니다. 이는 TE 모드와 방사형 경계 조건 사이의 결합을 생성합니다.
• 측정: TE 모드의 강점은 다음과 같습니다. . 그러나 실험적으로 도출된 이론적인 재료보다 낮은 경우가 많습니다. 결합된 방사형 운동으로 에너지가 누출되기 때문입니다.

4.3 엣지 모드(E)

엣지 모드는 디스크 주변에 집중된 국부적인 진동입니다. 단순한 분석 모델로는 예측하기 어렵기 때문에 특히 교활합니다.

• 기구: 이는 원통의 날카로운 모서리에 있는 복잡한 경계 조건에서 발생합니다(). 이 모서리에서는 전단 응력과 수직 응력이 모두 사라져 국부적인 파동 트래핑을 지원하는 특이점을 생성해야 합니다.
• 신분증: Shaw 모드 차트에서 가장자리 모드는 선형적으로 확장되지 않는 평평한 선이나 별개의 분기로 나타나는 경우가 많습니다. 방사형 모드와 같은 방식입니다. 직경 변화에는 상대적으로 둔감하지만 가장자리 형상에는 매우 민감합니다.
• 결과: 고전력 애플리케이션에서 에지 모드는 세라믹 가장자리에 상당한 국지적 가열을 일으킬 수 있습니다. 이 "불의 고리"는 전극의 벗겨짐, 연소 또는 열 골절로 이어질 수 있습니다.

4.4 두께 전단(TS) 모드

PZT 디스크는 일반적으로 인장 모드를 자극하기 위해 두께 방향으로 극화되지만, 전단 모드는 불균일한 전기장(전극 가장자리의 줄무늬 필드) 또는 불완전한 재료 정렬(기울어진 분극)로 인해 여기될 수 있습니다.

• 빈도: 전단 모드는 일반적으로 전단파 속도()은 종파 속도() PZT 도자기에 있습니다.
• 관련성: 구체적으로 비율, 고차 전단 모드(예: )은 두께 작동 대역으로 별칭을 지정할 수 있습니다. 일반적으로 방사형 모드보다 약하지만 센서의 배경 잡음 플로어에 영향을 줍니다.

4.5 고주파 방사형 모드("The Grass")

매우 얇은 디스크(), 두께 모드는 고차 방사형 고조파().

• 스펙트럼 외관: 이는 임피던스 플롯에서 작고 조밀한 잔물결로 나타납니다. 그들은 종종 "잔디" 또는 "퍼즈"라고 불립니다.
• 중요성: 광대역 응용 분야(짧은 펄스)의 경우 이 "잔디"는 시간 영역에서 긴 울림 꼬리를 생성하여 이미징 시스템의 축 해상도를 저하시킵니다. CW 애플리케이션의 경우 드라이브 주파수와 정확히 일치하지 않는 한 덜 중요합니다.

5. 진단 방법론: 보이지 않는 것을 보기

모드 결합의 특성화에는 진동의 스펙트럼 및 공간적 복잡성을 해결할 수 있는 도구가 필요합니다. 데이터시트 값에 맹목적으로 의존하는 것은 불충분합니다. 특정 기하학을 조사해야 합니다.

5.1 임피던스 분광학: 진동의 지문

임피던스 분석기는 피에조 엔지니어를 위한 기본 진단 도구입니다. 주파수를 스윕하고 임피던스 크기() 및 위상() 공진기의 모달 상태를 평가할 수 있습니다.

5.1.1 임피던스 플롯 해석

• "클린" 스펙트럼: 순수 모드는 임피던스(공명, 또는 ) 이후 급격한 피크(반공진, 또는 ). 위상은 용량성(-90°)에서 저항성(0°)으로 그리고 그 반대로 원활하게 전환됩니다. 베이스라인 임피던스는 용량성 곡선을 따릅니다().
• "더러운" 스펙트럼: 모드 결합은 "스퍼", "글리치" 또는 "퍼즈"로 나타납니다.
  • 위상 왜곡: 사이의 위상 곡선에 작은 잔물결이 있습니다. 및 스퓨리어스 모드에 대한 약한 결합을 나타냅니다. 크기 플롯이 매끄럽게 보이더라도 위상은 에너지 누출에 매우 민감합니다.
  • 피크 분할: 공명에서의 이중 딥은 강한 결합의 특징입니다. 하나의 날카로운 최소값 대신 작은 주파수 간격으로 분리된 두 개의 약한 최소값을 관찰합니다. 이는 장치가 하이브리드 모드에서 진동하고 있음을 나타냅니다. 이는 전력 전자 장치에 문제가 될 수 있습니다(예: 초음파 세척기) 드라이버 회로(종종 PLL)가 안정적인 주파수에 고정하는 데 어려움을 겪을 수 있기 때문입니다.

5.1.2 형상 수정을 통한 모드 식별

스퓨리어스 모드를 식별하는 실용적인 기술은 형상을 약간 변경하는 것입니다.

• 샌딩 테스트: 스퍼가 방사형 모드인 것으로 의심되는 경우 디스크 직경을 조심스럽게 샌딩할 수 있습니다(축소). ).
  • 스퍼 주파수가 크게 위쪽으로 이동하면 방사형 모드입니다().
  • 스퍼 주파수가 고정된 상태로 유지되면 두께 또는 전단 모드일 가능성이 높습니다. , 아니 ).
• 이 경험적 방법을 통해 엔지니어는 Shaw Chart에서 모드 이동을 추적할 수 있습니다.

5.2 유한요소해석(FEA)

현대 설계는 제작 전에 모드 결합을 예측하기 위해 FEA(예: ANSYS, COMSOL, OnScale)에 크게 의존합니다.

• 현실 모델링: 1D 모델과 달리 FEA는 포아송 결합을 포함하여 전체 3D 변형 상태를 캡처합니다. 정확하게 예측할 수 있다 모드가 교차하는 비율.
• 모드 형상 시각화: FEA을 사용하면 엔지니어가 변위 벡터 필드를 시각화할 수 있습니다.
  • 순수 두께 모드는 최소한의 측면 움직임으로 균일한 수직 변위 벡터(Z 방향)를 표시합니다.
  • 결합 모드에서는 소용돌이치는 벡터, 상당한 방사형 돌출("호흡") 또는 표면의 복잡한 노드 패턴을 표시합니다.
• 고조파 분석: FEA의 전기 임피던스 곡선을 시뮬레이션하면 실험 데이터와 직접 비교할 수 있습니다. FEA이 실험실에 나타나는 스퍼를 예측하면 모드가 확실하게 식별됩니다.
• 민감도 분석: 파라메트릭 스윕을 실행하여 FEA의 비율을 사용하면 "위험 구역"을 이동할 수 있는 밀도 또는 강성의 변화를 고려하여 특정 재료 배치에 대한 사용자 정의 "모드 차트"를 생성할 수 있습니다.

5.3 레이저 도플러 진동계(LDV)

LDV는 표면 변위에 대한 물리적 지도를 제공합니다. 레이저 빔으로 진동 디스크의 표면을 스캔하면 3D 진동 프로파일을 재구성할 수 있습니다.

• 검증: LDV는 직접적인 진동 형태 증거를 제공합니다. 방사형 모드의 동심원 링, 두께 모드의 "디싱" 및 가장자리 모드의 국지적 강도를 보여줍니다.
• 베셀빔 검증: 연구에 따르면 자유 디스크의 방사형 모드는 베셀 함수와 일치하는 변위 프로파일을 생성하는 것으로 나타났습니다. 그러나 측면으로 강화되거나 고정되면 프로파일이 벗어나 LDV가 해결할 수 있는 가장자리 효과를 나타냅니다.

6. 엔지니어링 완화 전략

모드 결합이 이해되고 식별되면 엔지니어의 임무는 이를 제거하거나 억제하는 것입니다. 단순한 기하학적 규칙부터 고급 복합 재료에 이르기까지 수십 년간의 연구를 통해 여러 가지 전략이 개발되었습니다.

6.1 기하학적 최적화: "안정적인" 종횡비

가장 간단하고 비용 효율적인 방법은 회피입니다. 엔지니어가 선택해야 합니다. 강한 방사형 고조파와는 거리가 먼 두께 공명을 발생시키는 비율입니다.

• 10의 법칙(얇은 디스크): 일반적으로 인용되는 경험 법칙은 다음을 보장하여 모드를 효과적으로 분리하는 것입니다. . 이 비율에서 기본 방사형 모드는 매우 낮은 주파수(< 두께 모드의 번째). 고차 고조파()은 두께 공명 근처에 존재하며, 결합 계수는 일반적으로 낮습니다() 관리가 가능해졌습니다.
• 0.5의 법칙(긴 막대): 종방향 진동이 필요한 용도의 경우 기둥이나 막대를 사용하십시오. . 이는 첫 번째 방사형 모드 주파수를 밀어 두께 주파수를 두 배로 늘려 스퍼가 없는 거대하고 깨끗한 대역폭을 생성합니다.
• 회피 구역: 엄격히 피하십시오 순수 모드 애플리케이션의 경우 0.6에서 1.67(1에 가까운) 비율입니다. 이는 기본 방사형 모드와 두께 모드가 충돌하는 곳입니다. 연구에 따르면 종횡비가 이 범위를 벗어나는 압전판()는 방해받지 않는 고주파 공진에 선호됩니다.
• 종횡비 조정: 작동 주파수 근처에서 스퍼가 관찰되는 경우 직경을 약간 가공하면 두께 모드 주파수에 큰 영향을 주지 않고 방사형 모드를 이동할 수 있습니다. 이 "튜닝"은 고정밀 변환기 제조의 표준 관행입니다.

6.2 다이싱 및 1-3 복합재

비용이 많이 들기는 하지만 측면 모드를 억제하는 가장 효과적인 방법은 아마도 1-3 압전복합체 제작일 것입니다.

• 개념: 세라믹 디스크를 일련의 높은 기둥(막대)으로 절단하고 절단 부분을 패시브 폴리머(에폭시)로 채우면 세라믹의 진동이 근본적으로 변경됩니다.
• 기하학적 변환: 활성 요소는 이제 종횡비가 있는 얇은 막대입니다. (여기서 는 기둥 너비입니다. 모드 차트에 따르면 키가 큰 막대는 측면 결합이 매우 약합니다. 개별 기둥의 방사형 모드는 두께 공진보다 훨씬 높은 주파수에서 발생합니다.
• 측면 디커플링: 폴리머 매트릭스는 측파를 감쇠시키는 기계적 임피던스 불일치를 생성합니다. 복합재는 높은 탄성을 지닌 "균질한" 재료로 작용합니다. (접근 중 벌크 재료) 및 매우 낮은 유효 평면 결합().
• 저지대역 엔지니어링: 다이싱 컷의 주기성은 자체 공명(측면 브래그 공명 또는 저지대역)을 생성합니다. 설계에서는 이러한 정지 대역이 작동 주파수보다 훨씬 높게 발생하도록 다이싱 피치가 충분히 미세하도록 해야 합니다. 다이싱 피치를 무작위화하거나 변경하면("분산 주기 다이싱") 이러한 허위 측면 모드가 더욱 번질 수 있어 응집성 정재파가 폴리머 격자에 형성되는 것을 방지할 수 있습니다.

6.3 가장자리 마무리: 베벨링 및 컨투어링

복합 재료가 너무 비싸거나 기계적으로 부적합한 고체 디스크(예: 고온 또는 높은 스트레스 환경)의 경우 가장자리 수정이 강력한 해결책입니다.

• 기구: 방사형 모드는 원통형 경계에서 간섭성 반사에 의해 형성된 정상파입니다. 가장자리의 기하학적 구조를 변경함으로써 이러한 반사를 방해하고 높은 Q 정재파의 형성을 방지할 수 있습니다.
• 기법:
  • 베벨링/모따기: 모서리를 특정 각도로 연마하면 깨끗한 방사형 모드 형성에 필요한 대칭이 깨집니다. 이는 파동 에너지를 단일한 날카로운 공진이 아닌 일관성 없는 모드의 스펙트럼으로 분산시킵니다. 이 "번짐" 에너지는 재료 감쇠에 의해 더 쉽게 소멸됩니다.
  • 윤곽: "렌즈" 모양(예: 평면 볼록 또는 양면 볼록)을 만들면 초음파 에너지가 디스크 중앙에 집중되고 가장자리의 진폭이 줄어듭니다. 가장자리가 크게 진동하지 않으므로 가장자리 모드의 여기 및 방사형 반사가 최소화됩니다. 이 기술은 고정밀 결정 두께 모니터 및 고주파수 NDT 프로브의 표준입니다.

6.4 부분전극(아포디제이션)

모드 결합에는 에너지 입력이 필요합니다. 원하는 모드의 변형률 분포와 일치하고 원하지 않는 모드와 일치하지 않는 전극을 설계함으로써 대상을 선택적으로 자극할 수 있습니다.

• 방법: 두께 모드 디스크의 경우 방사형 모드는 반경에 따라 달라지는 변형 분포를 갖습니다(베셀 함수). 두께 모드 변형률은 비교적 균일합니다. 전극을 디스크의 중앙 영역(예: 직경의 80%만 덮음)으로 제한함으로써 가장자리 근처에서 상당한 진폭을 갖는 고차원 방사형 모드와의 전기 구동 중첩을 줄입니다.
• 링 전극: 스탠포드 연구진은 스퓨리어스 모드의 결절선을 특별히 겨냥하여 주 모드를 유지하면서 여기를 효과적으로 취소하는 링 전극 설계를 개발했습니다. 전극 형상을 통한 이러한 "모드 억제"는 기계적 변경에 대한 강력한 대안입니다.
• 결과: 종종 "에너지 트래핑"이라고 불리는 이 기술은 주 모드에 심각한 불이익을 주지 않고 스퓨리어스 모드의 유효 결합 계수를 효과적으로 줄입니다. 이는 고주파 변환기의 "잔디"를 최소화하는 데 특히 유용합니다.

6.5 재료 선택: 하드 대 소프트 PZT

재료 선택은 모드 관리에서 미묘하지만 중요한 역할을 합니다.

• 소프트 PZT(예: PZT-5H, PZT-5A): 높은 결합도(), 유전율은 높지만 기계적 품질 계수는 낮습니다().
  • 모드에 미치는 영향: 부드러운 PZT의 높은 내부 감쇠는 공진을 확대하는 경향이 있습니다. 스퓨리어스 모드는 날카로운 스파이크가 아닌 넓고 낮은 혹으로 나타납니다. 이로 인해 심각한 주파수 불안정이 발생할 가능성은 줄어들지만 광대역 노이즈 플로어가 높아지는 데 기여합니다.
• 하드 PZT (예: PZT-4, PZT-8): 결합도는 낮지만 매우 높음 ().
  • 모드에 미치는 영향: Hard PZT은 내부 손실이 매우 낮습니다. 결과적으로 스퓨리어스 모드는 극도로 날카롭고 진폭이 높은 스파이크로 나타납니다. Hard PZT의 작동 주파수 근처에 스퓨리어스 모드가 존재하면 활력이 넘치고 파괴적입니다. 따라서 재료 자체가 감쇠 "안전망"을 제공하지 않기 때문에 하드 PZT 설계에서는 기하학적 최적화(D/T 선택)가 더 중요합니다.
• 이방성: 특수 세라믹(예: 변형된 티탄산납 또는 질감이 있는 PIN-PMN-PT)은 높은 이방성 결합 계수(대형)를 갖도록 설계되었습니다. , 거의 0에 가깝습니다. ). 이러한 재료는 가로 압전 계수 때문에 자연스럽게 방사형 모드 결합에 영향을 받지 않습니다. 은 결정 격자 수준에서 억제됩니다.

7. 모드 결합의 의미

모드 커플링을 관리하지 못한 결과는 지저분한 임피던스 플롯을 넘어 확장됩니다. 이는 장치 신뢰성, 제조 수율 및 작동 수명의 핵심을 공격합니다.

7.1 효율성과 전력 손실

결합 상태에서 두께 모드에 공급된 에너지는 방사형 모드로 기생적으로 흡수됩니다. 이상적으로 변환기는 전력() 음향 전력() 앞으로 향합니다. 그러나 방사형 모드가 활성화되면 일부 측면 진동().

• 기생 배수: 이 측면 에너지는 유용한 음향 출력(예: 초음파 빔)에 기여하지 않습니다. 대신 세라믹과 장착 구조 내에서 순환하여 결국 열로 소멸됩니다.
• 임피던스 불일치: 모드 결합은 전기 임피던스 크기를 왜곡합니다. 변환기가 조정된 정합 네트워크에 의해 구동되는 경우 이러한 왜곡으로 인해 불일치가 발생할 수 있으며, 전력을 세라믹으로 받아들이지 않고 발전기로 다시 반사합니다. 이는 전체 시스템 효율성을 크게 감소시킵니다.

7.2 응력집중과 파괴

압전 세라믹은 부서지기 쉬운 재료입니다. 압축 강도는 높지만(>500MPa) 인장 강도는 매우 낮습니다(~20-40 MPa). 모드 결합은 기계적 고장의 주요 원인입니다.

• 응력의 중첩: 두께 모드와 방사형 모드가 동시에 여기되면 응력장이 겹쳐집니다. 보강 간섭은 일반적으로 디스크의 중앙이나 가장자리에 높은 인장 응력이 있는 국부적인 영역을 생성할 수 있습니다.
• 후프 스트레스: 강한 방사형 자극은 상당한 후프 응력을 생성합니다(). 세라믹이 방사형으로 팽창하면 원주에 장력이 가해집니다. 이 장력이 PZT의 동적 인장 강도를 초과하면 디스크가 수직으로 파손됩니다(가장자리에서 중앙으로 이어지는 방사형 균열).
• 피로 및 균열 전파: 정적 응력이 파괴 한계보다 낮더라도 "모드 비팅"(두 개의 가까운 주파수 사이의 상호 작용)으로 인한 주기적 응력 집중은 표면 결함으로 인한 균열 전파를 유발할 수 있습니다. 다이싱이나 그라인딩 중에 발생하는 미세 균열은 응력 집중 장치 역할을 합니다. 결합 모드는 종종 이러한 결함 근처에 응력 집중을 생성하여 피로 파괴를 가속화합니다.

7.3 열 폭주 및 디폴링

스퓨리어스 모드, 특히 에지 모드는 기계적 품질 계수가 낮은 경우가 많습니다() 장착 또는 포팅 재료와의 마찰로 인해 기본 모드보다.

• 핫스팟: 이러한 모드에 갇힌 에너지는 열로 소산됩니다. 에지 모드가 국지화되어 있기 때문에 이 가열은 불균일합니다. 디스크 주변부에 "불의 고리"가 발생할 수 있습니다.
• 디폴링: PZT 속성은 온도에 따라 다릅니다. 국지적 온도가 퀴리점() - 또는 권장 작동 한계(일반적으로 절반 ) - 세라믹이 박리됩니다. 일단 전압이 떨어지면 해당 영역에서 압전 효과가 사라져 성능이 영구적으로 저하됩니다.
• 방사선 분해: 핵 또는 우주 응용 분야에서 방사선은 정합층과 접착 접착제의 품질을 저하시킬 수 있습니다. 이러한 레이어가 저하되면 압전의 감쇠가 변경되어 이전에 부하에 의해 억제되었던 스퓨리어스 모드가 발생할 가능성이 있습니다. 이로 인해 방사선 노출 후 갑자기 울림이 시작되거나 불안정해질 수 있습니다.

8. 고급 사례 연구 및 데이터 분석

이러한 개념을 실제로 적용하기 위해 연구 문헌에서 파생된 특정 시나리오를 분석합니다.

8.1 사례 연구: D/T = 20의 PZT-5H 디스크

Guo 등의 연구. PZT-5H 디스크에 비율이 20이면 "얇은" 디스크의 스펙트럼이 풍부하다는 것을 알 수 있습니다.

• 예측과 현실: 유한 요소 분석은 방사형, 모서리, 두께 전단, 두께 연장 및 고주파 방사형의 5가지 고유 모드 유형을 예측했습니다.
• "피스톤" 신화: 이렇게 높은 종횡비에서도 "두께 확장" 모드는 플랫 피스톤 운동이 아니었습니다. 이는 0이 아닌 평균 축 변위를 나타냈지만 반경 방향 변화(잔물결)가 겹쳐졌습니다.
• 의미: 이는 "얇은" 디스크에서도 1D 피스톤 운동의 가정이 근사치임을 확인시켜 줍니다. 고정밀 위상 배열(예: 의료용 초음파 프로브)의 경우 이러한 방사형 변화는 빔형성 오류로 해석됩니다. 음향 파면은 평평하지 않고 잔물결이 있어 초음파 이미지의 격자 돌출부 및 대비 감소로 이어집니다.

8.2 사례 연구: "위험 지대" D/T = 0.5 ~ 1.5

이 범위의 PZT-4 디스크에 대한 실험 데이터는 극단적인 결합을 보여줍니다.

• 행동: At , 방사상 공진과 두께 공진이 너무 많이 혼합되어 "두께 모드"를 식별하는 것이 의미상 의미가 없습니다. 모드 형상은 하이브리드 환상형 운동(예: 팽창 및 수축하는 도넛)입니다.
• 공익사업: 표준 감지에는 쓸모가 없지만 이러한 결합 모드는 때때로 여러 진동 방향에서 에너지 수확이 필요한 "이중 모드" 변환기 또는 특정 압전 변압기 설계에 활용됩니다. 그러나 표준 초음파 생성의 경우 이 형상은 엄격히 금지됩니다.
• 온도 감도: PIN-PMN-PT 대 PZT-4에 대한 연구에 따르면 단결정(PIN-PMN-PT)은 결합 강도에서 더 큰 열 민감도를 나타냅니다. 온도가 변하면 강성 상수가 표류하여 공명 주파수가 이동합니다. 위험 구역에서는 약간의 온도 변화로 인해 스퓨리어스 모드가 작동 대역으로 이동하여 갑작스러운 오류가 발생할 수 있습니다. PZT-4는 일반적으로 열적으로 더 안정적이므로 이와 관련하여 고전력 애플리케이션에 더 안전합니다.

8.3 1-3 복합 솔루션

고체 PZT 대 1-3 복합 디스크의 비교 연구는 다이싱의 효능을 보여줍니다.

• 솔리드 디스크: 임피던스 플롯은 두께 공진을 둘러싼 방사형 스퍼 숲을 보여줍니다. 위상 플롯이 들쭉날쭉합니다.
• 합성물: 스펙트럼은 깨끗하게 문질러집니다. 방사형 모드가 다음으로 푸시되었습니다. 두께 모드의 빈도(작은 기둥 폭으로 인해) 두께 모드 공명은 깨끗하고 깊습니다.
• 절충안: 복합재의 밀도는 더 낮습니다() 및 정전용량() 솔리드 디스크보다. 그러나 두께 모드의 경우 크게 증가합니다(에서 to ) 측면 클램핑이 제거되었기 때문입니다. 이는 충실도가 높은 애플리케이션의 경우 다이싱 비용이 성능 향상으로 정당화된다는 것을 확인시켜 줍니다.

9. 변환기 엔지니어를 위한 모범 사례

이론적 및 실험적 증거를 종합하여 압전 세라믹의 모드 결합을 다루기 위한 일련의 "황금률"을 공식화할 수 있습니다.

• 규칙 1: 화면 비율을 존중하세요
  세라믹으로 변환기를 설계하지 마십시오. 특정 결합 모드 애플리케이션에 절대적으로 필요한 경우를 제외하고 비율은 0.6에서 1.7 사이입니다.
  • 대상: 플레이트/디스크의 경우(평면 결합이 지배적이며 두께 모드가 상대적으로 격리됨)
  • 대상: 막대/기둥의 경우(세로 방향 결합이 우세하고 방사형 모드가 높게 이동됨)
  • 검증: 치수를 고정하기 전에 항상 특정 재료 계열에 대한 Shaw/Ikegami 모드 차트를 확인하십시오.
• 규칙 2: 3D로 시뮬레이션
  기계 설계 단계에서는 1D 등가 회로 모델을 포기하십시오. 3D FEA(ANSYS/COMSOL/OnScale)을 통해 기계 형상이 검증된 후 전기적 일치에만 1D 모델을 사용하십시오. FEA 모델이 전체 이방성 재료 매트릭스(, , ) 유전 손실을 포함합니다.
• 규칙 3: 광대역/고충실도를 위해 복합재 사용
  애플리케이션이 깨끗한 임펄스 응답(짧은 링다운) 또는 높은 대역폭(의료 영상, NDT)을 요구하는 경우 고체 세라믹으로 어려움을 겪지 마십시오. 1-3 압전복합체로 직접 이동합니다. 개선 그리고 측면 결합을 제거하는 것이 제조 복잡성보다 중요합니다.
• 규칙 4: 고출력을 위한 가장자리 마무리
  고분자 가열/용융으로 인해 복합재가 실행 가능하지 않은 고전력 연속파(CW) 응용 분야(세척, 용접)의 경우 고체 세라믹을 사용하되 가장자리 베벨링 및 정밀 직경 조정을 구현하여 스퓨리어스 모드를 관리합니다. 나머지 결합 모드로 인한 내부 가열을 최소화하려면 "하드" PZT(PZT-4/PZT-8)을 사용하십시오.
• 규칙 5: 임피던스 분석기를 신뢰하세요
  임피던스 플롯은 결코 거짓말을 하지 않습니다. 공명에서 "이중 피크"가 보이면 결합 문제가 있는 것입니다. 전기 매칭 네트워크를 사용하여 "조정"하려고 하지 마십시오. 기계 형상을 수정해야 합니다. 더러운 기계적 공진은 전기적으로 해결될 수 없습니다.

10. 결론

압전 세라믹의 모드 결합은 탄성 고체 물리학의 불가피한 결과입니다. 이는 압전 효과의 이방성 특성으로 인해 유한한 부피에서 푸아송 효과가 나타나는 현상입니다. 엔지니어의 경우 이는 설계 경로의 분기점을 나타냅니다. 이를 무시하고 비효율성, 신호 왜곡 및 기계적 오류로 인한 불이익을 겪거나 엄격한 기하학적 설계, 재료 선택 및 시뮬레이션을 통해 이를 마스터할 수 있습니다.

"단순" PZT 디스크는 실제로는 복잡한 다중 모드 공진기입니다. 교과서의 1D 이상화에서 실험실의 3D 현실로 전환하려면 방사형, 모서리 및 두께 모드의 상호 작용에 대한 깊은 이해가 필요합니다. 안정적인 종횡비 원칙을 고수하고 고급 복합 구조를 활용하며 임피던스 분광학 및 레이저 진동 측정과 같은 엄격한 검증 기술을 사용하여 세라믹 디스크의 혼란스러운 진동을 현대 기술의 정밀 기기로 변환합니다.

At Yujie Piezo, 우리는 "좋은" 세라믹과 "완벽한" 변환기의 차이가 종종 이러한 결합 모드의 관리에 있다는 것을 알고 있습니다. 이 보고서는 이러한 복잡성을 탐색하는 데 대한 지침 역할을 하며 우리의 설계가 목적, 효율성 및 신뢰성에 부합하도록 보장합니다.
