Der ultimative Leitfaden für piezoelektrische Ringe: Antrieb für die nächste Welle von Ultraschallsystemen
Im Kern der fortschrittlichsten Ultraschallsysteme – von medizinischen Geräteprogrammen bis hin zu Hochleistungs-Industrieschweißgeräten – liegt eine Komponente von bemerkenswerter Präzision und Leistung: die piezoelektrischer Ring. Dieses unscheinbare Keramikelement ist der Motor, der elektrische Energie mit hoher Effizienz und Kontrolle in hochfrequente mechanische Schwingungen umwandelt.
Seine einzigartige Geometrie und die fortschrittlichen Materialien, aus denen es gefertigt ist, sind nicht nur Designentscheidungen; Sie sind grundlegende Voraussetzungen für die moderne Ultraschalltechnologie. Die piezoelektrischer Ring dient als Grundstein für Anwendungen von Industrielle Reinigungssysteme to medizinische Bildgebungsgeräte.
Diese Anleitung erklärt die piezoelektrischer Ring, einschließlich seiner Grundprinzipien, wichtigen Leistungsvorteile und branchenübergreifenden allgemeinen Anwendungen. Es deckt die Materialwissenschaft ab, die sich auf die Leistung auswirkt, und bietet einen Rahmen für die Auswahl einer Komponente für eine bestimmte technische Herausforderung.
Das Herzstück des Hochleistungsultraschalls: Dekonstruktion des Piezoelektrischer Ring
Um die Rolle des zu würdigen piezoelektrischer Ring, man muss zunächst das bemerkenswerte physikalische Phänomen verstehen, das seine Funktion bestimmt, und das kritische technische Problem, das seine spezifische Form löst.
Der piezoelektrische Effekt: Eine Dualität der Energieumwandlung
Der Betrieb von a piezoelektrischer Ring hat seine Wurzeln im piezoelektrischer Effekt, eine Eigenschaft bestimmter kristalliner Materialien, eine reversible Beziehung zwischen mechanischer Spannung und elektrischer Ladung aufzuweisen. Diese Dualität drückt sich auf zwei verschiedene Arten aus:
Der direkte piezoelektrische Effekt (Sensormodus): Wenn eine mechanische Kraft wie Druck oder Vibration auf das Material ausgeübt wird, erzeugt es eine proportionale elektrische Spannung an seinen Oberflächen. Dieses Prinzip ist die Grundlage für Sensoren, vom Beschleunigungsmesser bis zum akustischen Hydrophon.
Der inverse piezoelektrische Effekt (Aktuatormodus): Wenn ein elektrisches Feld an das Material angelegt wird, erfährt es eine physikalische Verformung und verändert seine Form und Abmessungen. Wenn eine Wechselspannung angelegt wird, vibriert das Material mit der gleichen Frequenz und erzeugt hochfrequente mechanische Wellen, die alles antreiben Ultraschallwandler.
Das am häufigsten für Hochleistungsanwendungen verwendete Material piezoelektrische Ringe ist Bleizirkonattitanat, besser bekannt als PZT Keramik. PZT gehört zu einer Klasse von Materialien, die Ferroelektrika genannt werden. Durch einen kritischen Herstellungsschritt namens „Polen“ richtet ein starkes elektrisches Feld die mikroskopisch kleinen elektrischen Dipole aus, erzeugt eine Nettopolarisierung und setzt die starke piezoelektrische Reaktion des Materials frei.
Warum a Ring? Der einzigartige geometrische Vorteil
While Piezoelektrische Komponenten gibt es in vielen Formen, die ring Geometrie dominiert Hochleistungs-Ultraschallanwendungen aus einem entscheidenden Grund: Sie löst eine grundlegende Materialbeschränkung von Keramik. Piezokeramiken wie PZT sind unter Druck außergewöhnlich stark, aber spröde und weisen eine sehr geringe Zugfestigkeit auf.
Hochleistungs-Ultraschallanwendungen, wie z Ultraschallschweißen oder Industriereinigungerfordern, dass die Keramik mit großen Amplituden vibriert. Diese Vibrationen würden während der Expansionszyklen erhebliche innere Zugspannungen erzeugen, was zu einem spröden Versagen der Keramik führen würde.
The Ring Lösung:
The ring shape bietet eine elegante Lösung. Das zentrale Loch ermöglicht die Durchführung eines hochfesten Spannbolzens, der einen oder mehrere Spannbolzen festklemmt piezoelektrische Ringe zwischen zwei Metallmassen – typischerweise einer schweren Heckmasse und einem geformten vorderen Treiber (oder Horn). Diese Versammlung, bekannt als a Schraubengeklemmter Langevin-Wandlerist das Arbeitspferd der Hochleistungsultraschalltechnik.
Der Bolzen übt eine erhebliche statische Druckkraft (Vorspannung) auf die Keramik aus rings. Diese Vorspannung ist so berechnet, dass sie die maximale Zugspannung im Betrieb übersteigt und so die Keramikelemente gewährleistet über den validierten Betriebsbereich hinweg komprimiert bleiben, selbst bei Spitzenschwingungszyklen.
Betriebsarten: Präzise Bewegung erzeugen
Die Vielseitigkeit des piezoelektrischer Ring erstreckt sich auf verschiedene Arten der Bewegungserzeugung. Durch die Steuerung des elektrischen Feldes und der Polungsrichtung der Keramik können Ingenieure mehrere unterschiedliche Vibrationsmodi induzieren:
- Axiale und radiale Verschiebung: Standard rings bei Elektroden auf flachen Flächen ändern sich sowohl die Dicke (axial) als auch der Durchmesser (radial), wenn Spannung angelegt wird. Dies ist die häufigste Mode bei Langevin-Wandlern für Longitudinalwellen.
- Scher- und Torsionsverschiebung: Fortgeschrittene Anwendungen erfordern komplexe Bewegungen. Durch Segmentierung rings und die Polarisation jedes Segments in bestimmten Mustern ist es möglich, Scher- oder Torsionsbewegungen (Drehbewegungen) für die Präzisionspositionierung und rotierende Ultraschallmotoren zu erzeugen.
Die Säulen der Leistung: Die Vorteile piezoelektrischer Ringe enthüllen
Die Wirksamkeit eines Ultraschallsystems hängt direkt von der Leistung seines Kerns ab piezoelektrischer Ring Komponenten. Die Vorteile der Verwendung hochwertiger Produkte rings kann durch vier Säulen der Leistung verstanden werden: Effizienz, Belastbarkeit, Verstärkung und Zuverlässigkeit.
Hohe Energieumwandlungseffizienz
Die Hauptfunktion von a piezoelektrischer Ring ist Energieumwandlung. Die Effizienz dieser Umwandlung wird durch eine wichtige Materialeigenschaft quantifiziert: die elektromechanischer Kopplungsfaktor (k).
Ein Material mit einem höheren Kopplungsfaktor wandelt einen größeren Anteil der zugeführten elektrischen Energie in gespeicherte mechanische Energie um, was bei gleichem elektrischen Input zu stärkeren akustischen Wellen führt. Dies führt zu einer überlegenen Gesamtsystemeffizienz, reduziert Energieverschwendung und senkt den Stromverbrauch – entscheidend für batteriebetriebene Geräte oder industrielle Anwendungen, bei denen die Energiekosten eine Rolle spielen.
Leistungsvorteil: High-performance piezoelektrische Ringe werden mit optimierten Materialformulierungen entwickelt, um die Kopplungsfaktoren zu maximieren, wobei planare Kopplungsfaktoren (k_p) häufig Werte um 0,42 und höher erreichen, was eine effiziente Energieübertragung gewährleistet.
Hohe Leistungsdichte und thermische Stabilität
In Hochleistungsanwendungen wie Ultraschallschweißen oder chirurgischen Eingriffen können Wandler kontinuierlich mit hohen Antriebspegeln betrieben werden. Dadurch entsteht innere Wärme im Inneren piezoelektrischer Ringund übermäßige Hitze können die Leistung beeinträchtigen, Frequenzverschiebungen verursachen und zu Geräteausfällen führen.
Die Materialeigenschaft, die diese Selbsterwärmung bestimmt, ist dielektrischer Verlust (Verlustfaktor oder tanδ). Für Hochleistungsanwendungen ist es wichtig, piezoelektrische Materialien mit möglichst geringem dielektrischen Verlust zu verwenden. Dies ist der Hauptunterschied zwischen „harten“ und „weichen“ PZT-Materialien:
Materialklassifizierungen:
"Schwer" PZT (PZT-4, PZT-8): Entwickelt mit Dotierstoffen, die den dielektrischen Verlust reduzieren und die Stabilität bei hoher elektrischer Ansteuerung erhöhen. Ideal für Kontinuierliche Hochleistungsanwendungen.
"Soft" PZT (PZT-5): Entwickelt für maximale Empfindlichkeit mit höheren Kopplungsfaktoren, perfekt für Sensoranwendungen und medizinische Bildgebung, bei denen die Erkennung schwacher Signale von größter Bedeutung ist.
Verstärkte Leistung durch Stapeln
Während einer Single piezoelektrischer Ring Ultraschallschwingungen erzeugen kann, erfordern viele Anwendungen Leistungsniveaus, die weit über die Kapazität eines einzelnen Elements hinausgehen. Die ring Geometrie und Langevin-Wandlerdesign bieten eine einfache Methode zur Leistungsverstärkung: stacking.
Durch den Zusammenbau mehrerer piezoelektrische Ringe in Reihe innerhalb von Schraubwandlern, mechanische Verschiebungen jedes einzelnen ring Konstruktiv hinzufügen. Diese „Piezo-Stapel“-Konfiguration erzeugt extrem starke mechanische Vibrationen und eine hohe akustische Leistung, die weit über das hinausgeht, was ein einzelnes, größeres Keramikelement erreichen könnte.
Diese verstärkte Leistung ermöglicht industrielle Prozesse, die viel Energie erfordern, wie zum Beispiel die Erzeugung von Kavitation Ultraschallreinigung oder die Erzeugung von Reibungsschmelze für Ultraschallschweißen.
Präzision, Geschwindigkeit und Zuverlässigkeit
Über Leistung und Effizienz hinaus, piezoelektrische Ringe bieten Leistungsmerkmale, die für moderne High-Tech-Systeme unerlässlich sind:
- Schnelle Reaktion: Der piezoelektrische Effekt ist ein Festkörperphänomen, das fast augenblicklich auftritt. Piezoelemente reagieren innerhalb von Mikrosekunden auf elektrische Signale und ermöglichen so sehr hohe Ultraschallfrequenzen bis zu 20 MHz für Anwendungen, die Echtzeit-Feedback erfordern.
- Festkörper-Haltbarkeit: Piezoelektrische Wandler verfügen über keine beweglichen oder Verschleißteile und sind von Natur aus robust und zuverlässig. Sie bieten eine außergewöhnlich lange Lebensdauer und praktisch keine Wartung.
Industrien im Wandel: Piezoelektrische Ringe in Aktion
Die einzigartige Kombination aus Leistung, Präzision und Zuverlässigkeit von piezoelektrische Ringe hat sie zu einem Eckpfeiler der Technologie in verschiedenen kritischen Branchen gemacht. Von der nicht-invasiven medizinischen Diagnostik über die Schwerindustriefertigung bis hin zur Tiefseeforschung treiben diese Komponenten Innovationen voran.
Medizintechnik: Bildgebung, Sensorik und Validierung auf Geräteebene
Im medizinischen Bereich, wo Präzision und Zuverlässigkeit über Leben und Tod entscheiden können, piezoelektrische Ringe sind integraler Bestandteil von Diagnose- und Ultraschallgeräten auf Geräteebene.
Diagnostische Ultraschallbildgebung
Die bekannteste medizinische Anwendung ist Ultraschallbildgebung. Sonden für die Schwangerschaftsvorsorge, Kardiologie und andere Anwendungen enthalten Arrays von piezoelektrischer Ring Elemente, die hochfrequente Schallimpulse aussenden und zurückkehrende Echos von inneren Organen und Geweben erkennen.
Hochleistungschirurgische Werkzeuge
Stacked piezoelektrische Ringe Power minimal-invasive chirurgische Instrumente:
- Ultraschallskalpelle: Erzeugen Sie intensive Vibrationen (20-80 kHz) in kleinen Klingen für präzises Gewebeschneiden bei gleichzeitiger Kauterisierung
- Phakoemulsifikation: Standardverfahren für die Kataraktoperation unter Verwendung von Ultraschallsonden zur Emulgierung getrübter Augenlinsen
- Zahnsteinentfernung: Hochfrequente Vibrationen für eine effiziente Plaque- und Zahnsteinentfernung ohne Zahnschmelzschäden
Industrielle Automatisierung: Leistung, Effizienz und Kontrolle
In industriellen Umgebungen sind die rohe Leistung und Effizienz von piezoelektrische Ringe Aufgaben ausführen, die mit herkömmlichen Methoden schwierig oder unmöglich sind.
Ultraschallreinigung
High-power piezoelektrischer Ring Wandler, die an Tankböden befestigt sind, erzeugen intensive Ultraschallwellen, die akustische Kavitation verursachen – die Bildung und den heftigen Zusammenbruch von Millionen mikroskopisch kleiner Blasen. Bei jeder Blasenimplosion entstehen starke Mikrostrahlen und lokalisierte Stoßwellen, die Verunreinigungen von komplizierten Oberflächen lösen.
Unsere Professionelle Reinigung von Schallköpfen sind speziell für anspruchsvolle Industrieanwendungen konzipiert.
Ultraschallschweißen
Diese Technik verbindet Materialien ohne Klebstoffe, Schrauben oder äußere Hitze. Gestapelt piezoelektrischer Ring Wandler erzeugen Schwingungen mit hoher Amplitude, die durch spezielle Hörner geleitet werden, um intensive, lokale Reibung zu erzeugen, die Materialien in Sekundenbruchteilen zum Schmelzen bringt.
Unsere Präzisionsschweißwandler bieten die für die Massenproduktion erforderliche Konsistenz.
Unterwasserakustik: Die Augen und Ohren des Ozeans
Piezoelektrische Ringe sind aufgrund ihrer hohen Effizienz und Empfindlichkeit Kernkomponenten in SONAR-Systemen. Bei Sonaranwendungen fungieren Wandler sowohl als Projektoren (übertragen akustische „Pings“) als auch als Hydrophone (die auf zurückkehrende Echos achten).
Marineanwendungen:
- Kommerziell/Freizeit: Fischfinder und Echolote für die Kartierung des Meeresbodens
- Verteidigung/Militär: U-Boot-Erkennung, Unterwassernavigation, Minenjagd
- Wissenschaftliche Forschung: Hochauflösende Meeresbodenkartierung und Meeresökosystemstudien
Unsere Unterwasserwandler sind speziell für Marineanwendungen entwickelt und verwenden Materialien wie Bariumtitanat oder spezielles einkristallines PZT für überlegene Unterwasserleistung.

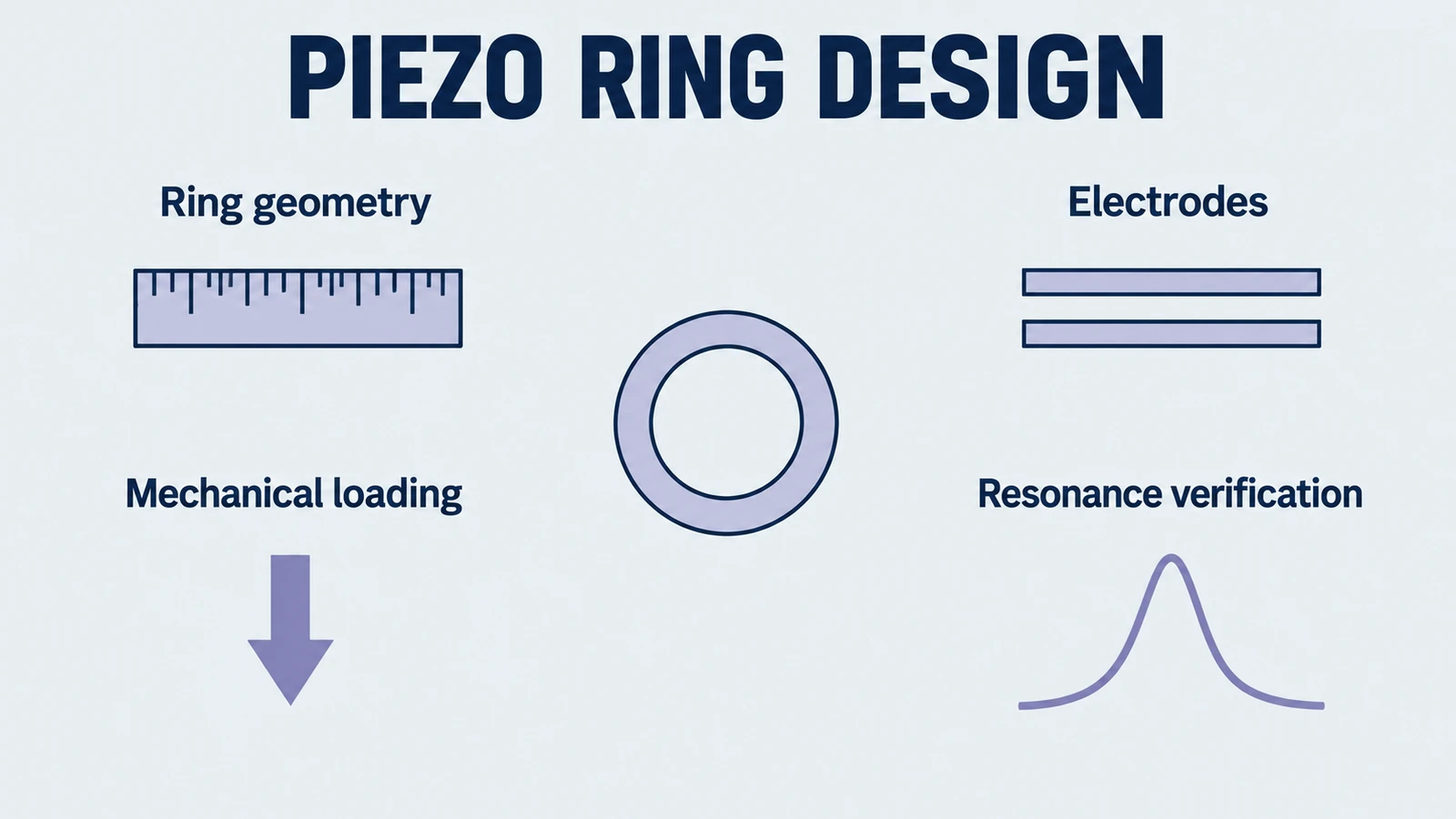

Konstruktiver Erfolg: Auswahl des optimalen piezoelektrischen Rings
Das Richtige wählen piezoelektrischer Ring ist eine wichtige Entscheidung, die sich direkt auf die Leistung, Zuverlässigkeit und Kosteneffizienz des Ultraschallsystems auswirkt. Dieser Auswahlprozess erfordert ein tiefes Verständnis der Materialeigenschaften und Anwendungsanforderungen.
Materialauswahl: „Hart“ vs. „Weich“ PZT
PZT-Keramikformulierungen werden grob in zwei Kategorien mit unterschiedlichen Eigenschaften für unterschiedliche Anwendungen eingeteilt:
| Materialtyp | Hauptmerkmale | Beste Anwendungen |
|---|---|---|
| "Schwer" PZT (PZT-4, PZT-8) | Geringerer dielektrischer Verlust, höherer mechanischer Qualitätsfaktor, ausgezeichnete Stabilität bei hoher elektrischer Ansteuerung | Ultraschallschweißen, cleaning, Sonarprojektoren, chirurgische Instrumente |
| "Soft" PZT (PZT-5) | Höhere piezoelektrische Ladungskonstanten, höhere Kopplungsfaktoren, höhere Dielektrizitätskonstante | Sensoranwendungen, Aktoren mit geringem Stromverbrauch, Hydrophone, medizinische Bildgebungssonden |
Wichtige Spezifikationen für Ihre Anwendung
Ingenieure müssen mehrere wichtige Spezifikationen berücksichtigen, um eine optimale Leistung sicherzustellen piezoelektrischer Ring Integration und Leistung:
- Resonanzfrequenz: Bestimmt durch physikalische Abmessungen – Durchmesser für Radialmodus, Dicke für Dickenmodusvibration
- Elektrische Eigenschaften: Niedrige Resonanzimpedanz für effiziente Leistungsübertragung, geeignete Kapazität für das Treiberschaltungsdesign
- Leistungsmetriken: Hoher elektromechanischer Kopplungsfaktor (k) für Effizienz, geringer dielektrischer Verlust (tanδ) für Leistungsfähigkeit
Yujie Piezo: Ihr Partner in Piezoelektrischer Ring Innovation
Das Erreichen von Spitzenleistungen in anspruchsvollen Ultraschallsystemen hängt von mehr als der Auswahl von Komponenten mit korrekten Datenblattspezifikationen ab. Es erfordert Komponenten, die aus hochwertigen Materialien hergestellt werden, eine hohe Beständigkeit aufweisen und auf fundiertem technischem Fachwissen basieren.
Die Leistung von Ultraschallsystemen reagiert äußerst empfindlich auf geringfügige Schwankungen der Materialeigenschaften, die in Standarddatenblättern nicht immer erkennbar sind. Bei Komponenten, die aus minderwertigen Materialien oder inkonsistenter Fertigung hergestellt wurden, kann es zu übermäßiger Wärmeentwicklung, Frequenzdrift unter Last oder vorzeitigem mechanischem Versagen kommen.
Der Yujie-Vorteil:
- Materialbeherrschung: Fortschrittliche PZT-Formulierungen mit branchenführenden Leistungsmetriken (tanδ≤0,004, d₁₅ bis zu 950 pC/N)
- Hohe Konsistenz: Strenge Qualitätskontrolle gewährleistet alles piezoelektrischer Ring funktioniert identisch
- Anpassungspartnerschaft: Einzigartige Geometrien, spezielle Formulierungen, komplette Wandlerbaugruppen
- Jahrzehntelange Erfahrung: Gegründet 1996 mit praktischer Ingenieurerfahrung in piezoelektrischen Anwendungen
Fazit: Die Zukunft der Ultraschallinnovation
The piezoelektrischer Ring ist weit mehr als ein einfaches Keramikbauteil. Es handelt sich um einen hochentwickelten, leistungsstarken und präzisen Motor, der Innovationen in den anspruchsvollsten Branchen der Welt vorantreibt. Seine einzigartige Geometrie überwindet meisterhaft die inhärenten Materialbeschränkungen von Piezokeramiken und erschließt die immense Leistungsfähigkeit der Ultraschalltechnologie für die Medizin, Fertigung und Meeresforschung.
Der Erfolg eines jeden Ultraschallsystems hängt im Wesentlichen von der Qualität seines Kernwandlers ab. Die Leistung wird nicht durch einen einzelnen Parameter bestimmt, sondern durch ein optimiertes Gleichgewicht zwischen elektromechanischer Kopplung, dielektrischem Verlust und mechanischer Stabilität, das durch fortschrittliche Materialwissenschaft und Präzisionsfertigung erreicht wird.
Ob Sie die nächste Generation entwerfen medizinische Bildgebungsgeräte, Entwicklung hoher Leistung industrielle Schweißsystemeoder die Entwicklung fortschrittlicher Sonargeräte für die Unterwassererkundung: Die Leistung Ihres Systems beginnt mit der Qualität der Kernkomponenten.
Gehen Sie keine Kompromisse bei Leistung, Effizienz oder Zuverlässigkeit ein. Kontaktieren Sie noch heute unser Engineering-Team bei Yujie Piezo, um Ihre spezifischen Anwendungsanforderungen zu besprechen. Nutzen Sie unsere fortschrittlichen Materialien und unsere jahrzehntelange Fertigungskompetenz, um bessere, leistungsfähigere und zuverlässigere Ultraschallsysteme zu bauen.
